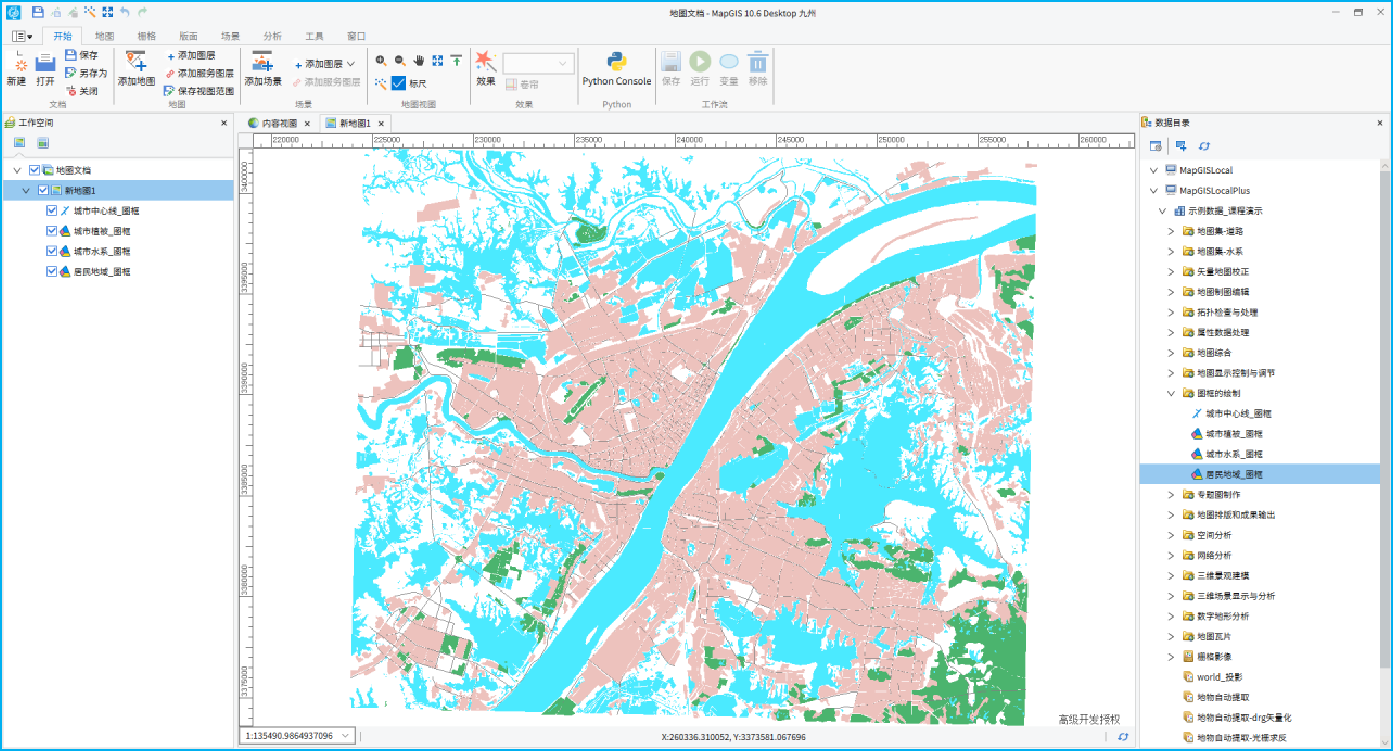

**MapGIS Desktop（九州）**是一款专业的跨平台桌面GIS产品，基于跨平台微内核，全面适配全国产化环境，提供强大的数据管理与编辑、制图与可视化、空间分析与影像处理、三维可视化与分析等能力。在这里插入图片描述

软件	版本	下载地址
MapGIS Desktop（九州）	10.7.6.10	MapGIS Desktop（九州）软件下载地址
MapGIS Desktop（九州）操作手册	10.7.6.10	在线操作手册地址

不同的地形因子从不同方面反映了地形特征，实际应用中人们提出了各种各样的地形因子。在其所描述的空间区域范围，常用的地形因子可以划分为微观地形因子（坡度、坡向、曲率等）和宏观地形因子（粗糙度、沟脊值等）两种类型。MapGIS中的地形因子分析是对Grid数据的坡度、坡向、粗糙度、沟脊值和曲率进行分析。

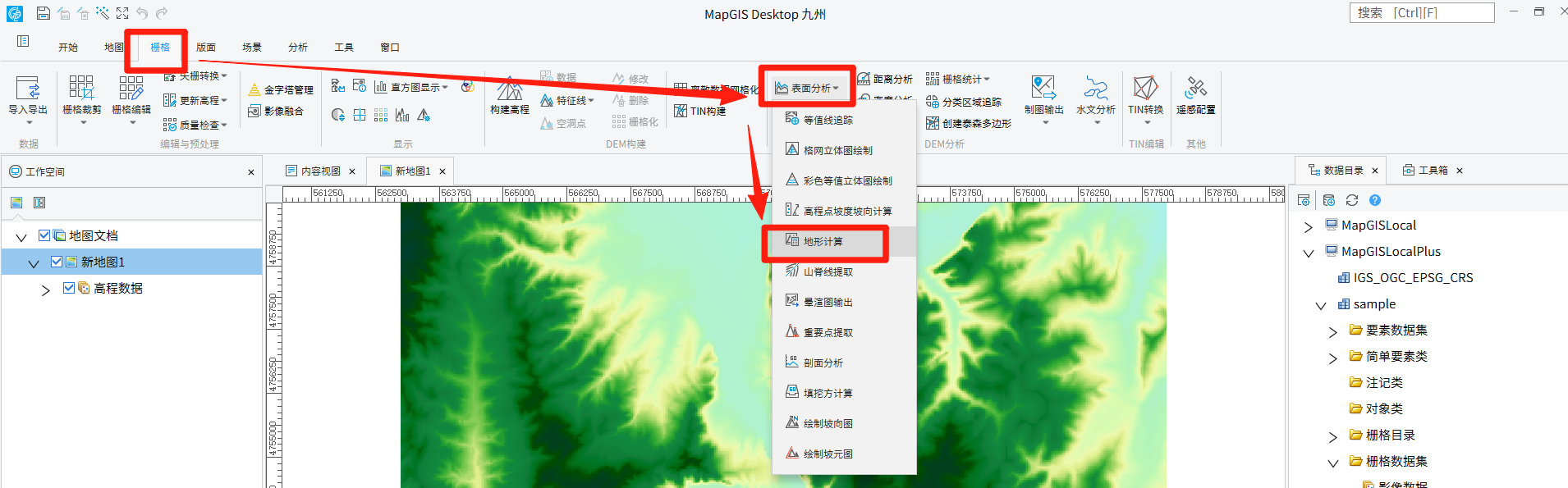

1、依次点击“栅格”—“表面分析”—“地形计算”，系统弹出“地形因子分析”对话框：

在这里插入图片描述

2、选择数据与输入方式

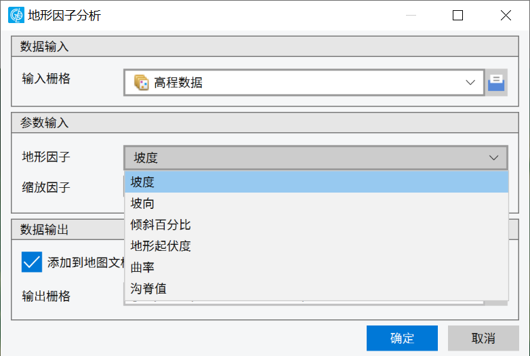

选择【计算方式】可以根据实际需求生成坡度图、坡向图、地形起伏度、倾斜百分比、曲率、沟脊值等图

在这里插入图片描述

【Z值放大因子】：当Z的单位与x、y单位相同时，该参数值为1；当Z的单位与x、y单位不同时，需要通过该参数将Z（高程）的结果进行调整，达到x、y、z单位相同的目的，例如，如果X、Y方向单位为米，Z方向单位为英尺，应使用0.3048的Z方向系数将其从英尺转换为米。

3、结果预览：

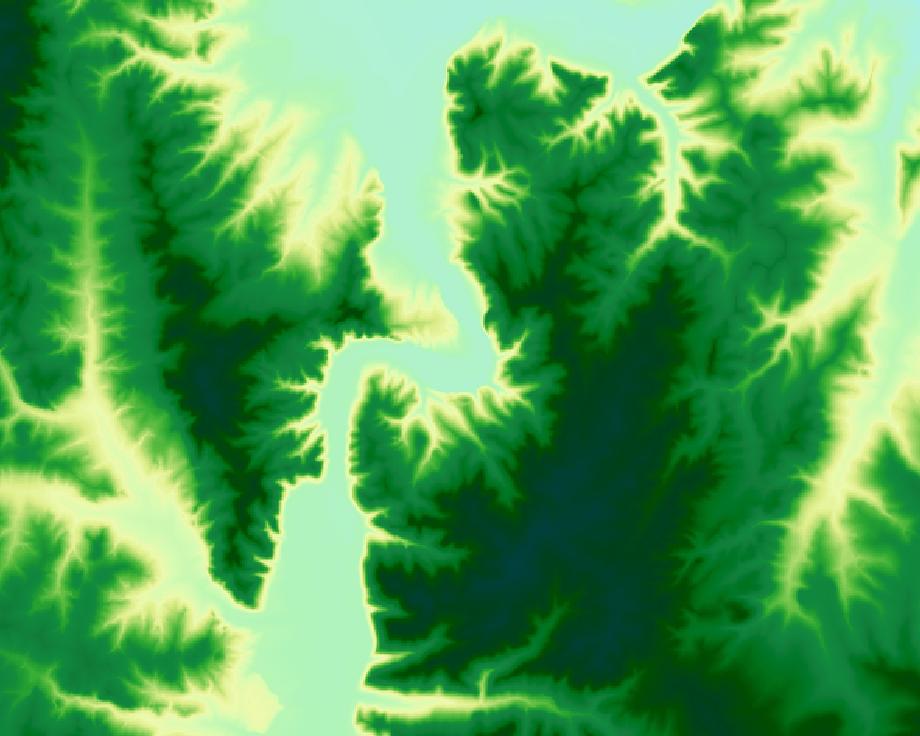

原始数据：

在这里插入图片描述

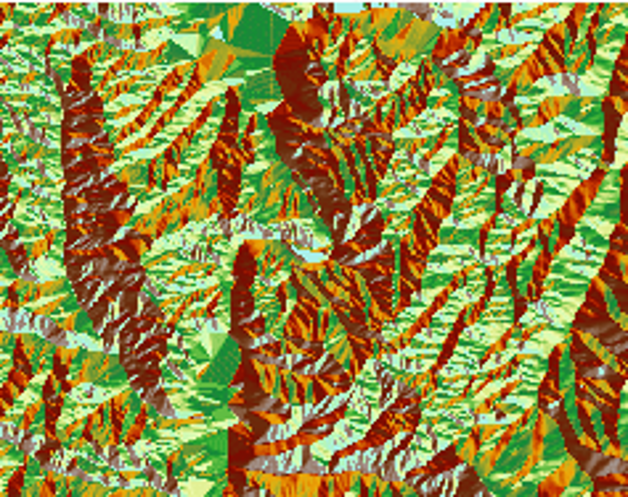

坡向图：

在这里插入图片描述

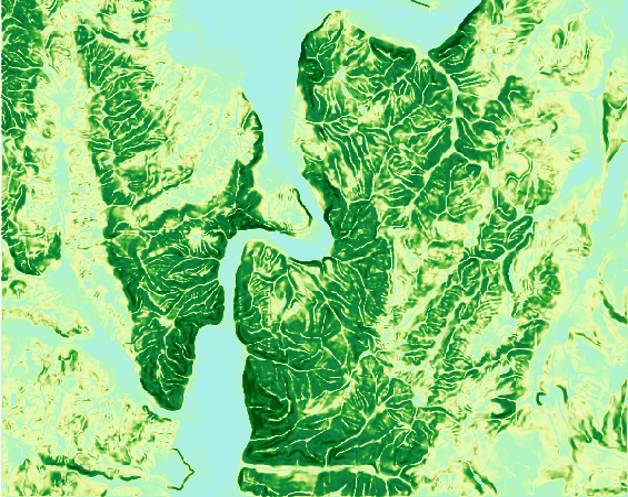

坡度图：

在这里插入图片描述

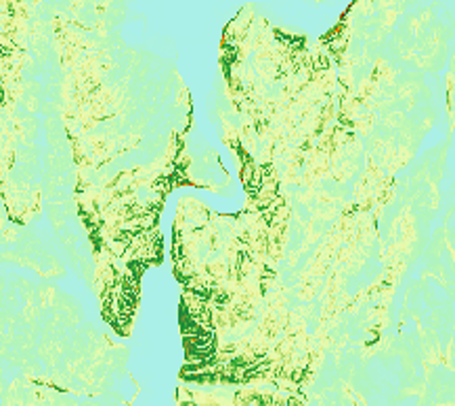

倾斜百分比：

在这里插入图片描述

地形起伏度：

在这里插入图片描述

曲率：

在这里插入图片描述
