利用蜂鸣器播放音乐

        我们知道，蜂鸣器可分为有源蜂鸣器和无源蜂鸣器，有源蜂鸣器内置了频率发生电路，因此其通电就能够发出声音，但是其频率是固定的，而无源蜂鸣器内部没有频率发生电路，需要外界给予频率，因此适用于单片机控制使其发出不同的音调频率。在这一点有源蜂鸣器是做不到的。现在就利用无源蜂鸣器播放不同的音乐。

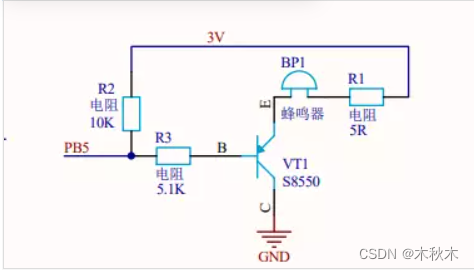

无源蜂鸣器的原理图：

 蜂鸣器发声原理是电流通过电磁线圈，使电磁圈产生磁场来驱动振动膜发声的。因此需要一定的电流才能驱动它，而单片机I/O引脚输出的电压较小。单片机输出的TTL电平基本驱动不了蜂鸣器，因需要增加一个放大电路。这里用三极管作为放大电路。

由原理图分析知：通过控制晶体三极管的导通和截止就可以控制蜂鸣器的开关，因此通过控制GPIO_PB5引脚的高低电平的变化就可以控制三极管的导通截止。但是需要注意的是，在使用无源蜂鸣器时，单纯地给它高电平是不能使其导通的，这反而会时蜂鸣器中的项圈持续发热，长时间甚至可能损坏蜂鸣器，因此我们必须保证在空闲的状态下引脚的电平是高电平，使三极管截止。原理图中加入了上拉电阻正是防止在空闲状态下损坏蜂鸣器。

那么蜂鸣器能够发出不同的声音的原理是通过PWM波来驱动实现的，通过调节PWM波的频率就可以输出不同的声音。即引脚高低电平的变化，来产生频率一定的方波进而驱动蜂鸣器，而通过延时长度就可控制其节奏。假设要产生1kHz的频率，即每秒产生1000个振动周期，也就是一个频率周期就是1000us，所以通过控制方波高低电平的占空比就可以发出1kHz的音调频率。

<
