ESP8266串口

esp8266的串口介绍

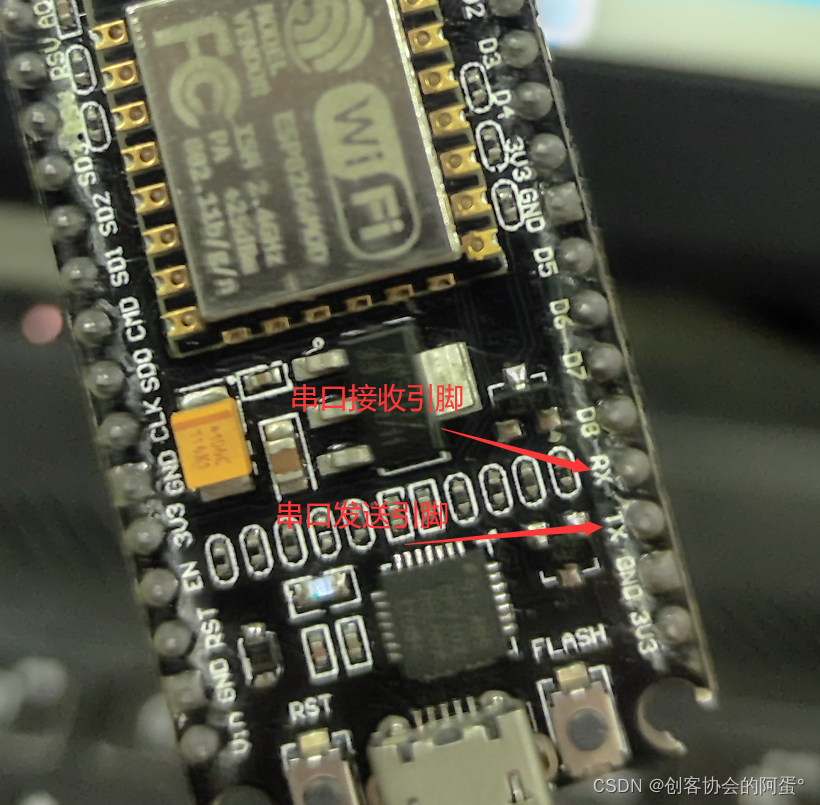

和arduino一样，esp8266 NodeMCU拥有一个串口，他们分别位于D9（RX）和D10(TX)引脚。
在这里插入图片描述
串口具有硬件FIFO，收发各128字节，另外收发还各自有256字节缓存；
串口收发均有硬件及中断完成，但是当缓存不够用时将会阻塞程序；
接收缓存可以通过Serial.setRxBufferSize(size_t size)更改接收缓存大小（默认256字节）；
可以使用Serial.detectBaudrate(time_t timeoutMillis)来检测外部输入串口的波特率；
串口发送可用print()、println()、write()等方法；

使用串口打印

串口多用于通信以及打印我们单片机内部的数据和调试信息，我们打印一个hello world看看效果。

void
