基于imx6ull的网络视频监控

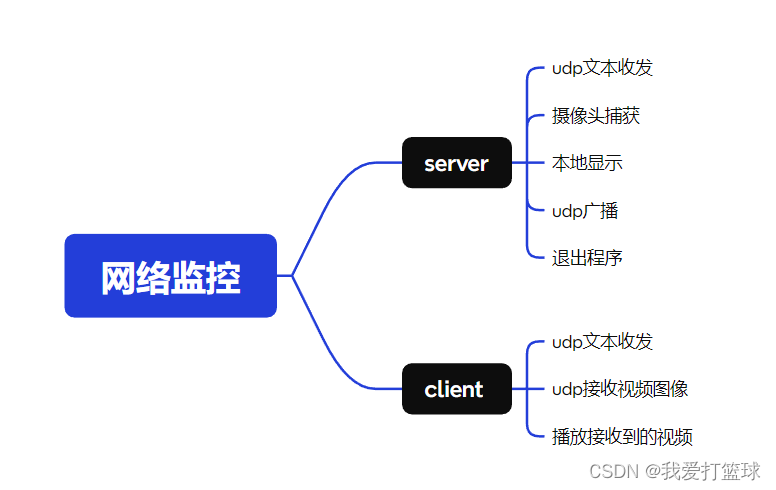

基于imx6ull的网络视频监控，使用QT5框架编程，包括服务端和客户端两部分。服务端的功能包括udp文本收发、摄像头捕获、本地显示、udp广播和退出程序；客户端功能包括udp文本收发、udp接收视频图像、视频播放。

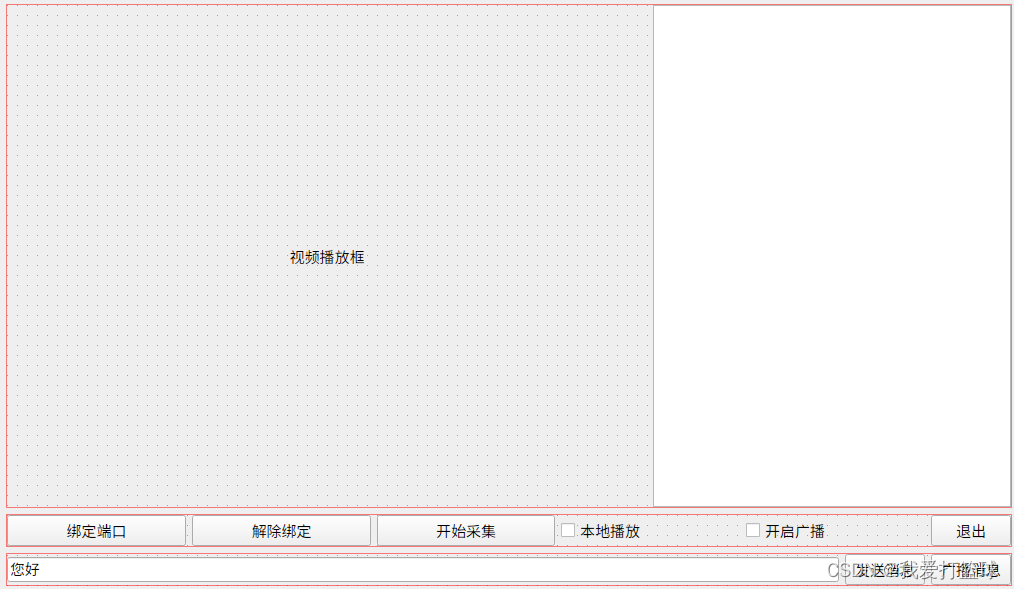

1 server服务端

1.1 udp文本收发

• 在widget（窗口）类构造函数中实例化一个udpsocket对象，暂不进行端口绑定；

• 当绑定端口按键被按下时，对刚刚实例化的udpsocket进行bind，绑定为7766；

• 同理当解除绑定按键被按下时，对udpsocket进行close（解除绑定）；

• 在widget构造函数、绑定端口按键槽函数、解除绑定按键槽函数中对绑定和解绑按键进行互斥；

• 在widget构造函数中连接udpsocket的readyRead信号和widget的readPendingDatagrams槽函数，然后在readPendingDatagrams槽函数中使用readDatagram函数读取udpsocket接收到的数据报，并将结果在textBrowser中显示；

• 在widget构造函数中连接udpsocket的状态更改信号stateChanged和widget的mStateChaged槽函数，然后在mStateChaged槽函数中将当前socket状态显示在textBrowser中，便于调试。

1.2 摄像头捕获

• 在widget构造函数中实例化一个captureThread对象，在该对象中进行捕获操作；

• 连接开始采集按键的clicked信号和captureThread对象的setThreadStart槽函数，在setThreadStart槽函数中根据按键是否按下决定线程是否运行；

• 连接本地播放复选框的clicked信号和captureThread对象的setLocalDisplay槽函数，在setLocalDisplay槽函数中改变本地播放标志；

• 连接开启广播复选框的clicked信号和captureThread对象的setBroadcast槽函数，在setBroadcast槽函数中改变开启广播标志；

• 连接captureThread的imageReady信号和widget的showImage槽函数，在showImage槽函数中将captureThread准备好的image图像显示到视频播放框中，视频播放框的本质是一个label，使用label下的setPixmap函数；

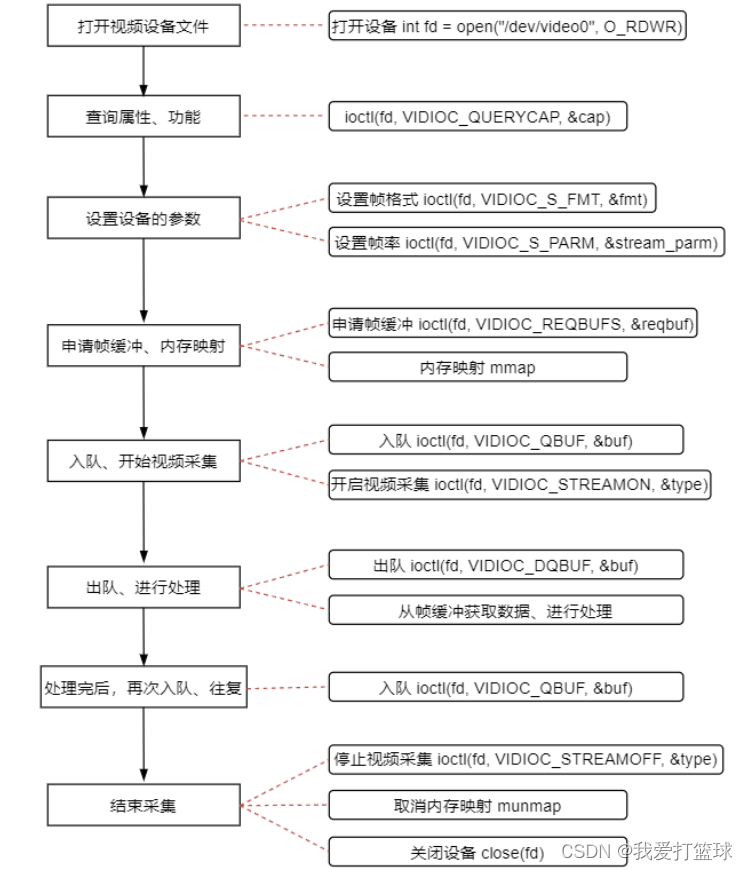

• 在captureThread线程运行函数中使用v4l2设备驱动框架对摄像头设备进行操作，流程如下：

• 在captureThread线程运行函数中根据startFlag判断是否进入yuyv_to_rgb格式转换、本地播放和开启广播的循环；

  • 循环遍历缓冲区

  • 取出缓冲区

  • 图像处理

  • 本地显示（根据是否本地显示决定是否发送imageReady信号）

  • 广播图像数据

  • 重新排队缓冲区

• 图像处理

  因为是usb摄像头，不是rgb格式的，还需要一个yuyv_to_rgb的格式转换，根据公式用cpu运算转化。

1.3 本地显示

用转换后的rgb格式图像构造一个QImage对象，将这个对象作为参数传递给widget的showImage槽函数，在showImage槽函数中将其显示到label上。

1.4 开始广播

这部分程序在捕获线程中完成（如果放在主线程中，界面都会卡掉）

• 创建一个新的UDP套接字

• 创建一个字节数组

• 创建一个IO读写缓冲区

• 将image转为byte类型再存入buff

• 转换为base64Byte类型

• 使用UDP广播数据

1.5 退出程序

在开发板上没有x按键来退出程序，只能使用ctrl+c来退出程序，一些资源就得不到释放，添加一个退出按键来释放资源。

• 添加退出按钮槽函数

  • 停止捕获线程

    • 将线程运行状态设置为停止

    • 添加析构函数，在析构函数中将运行状态设置为0，并等待运行结束

    • 删除线程并将指针指向nullptr

• 关闭UDP套接字

  • 解绑端口

  • 删除udpsocket

  • 将指针指向nullptr

• 关闭主窗口

  • 删除ui界面

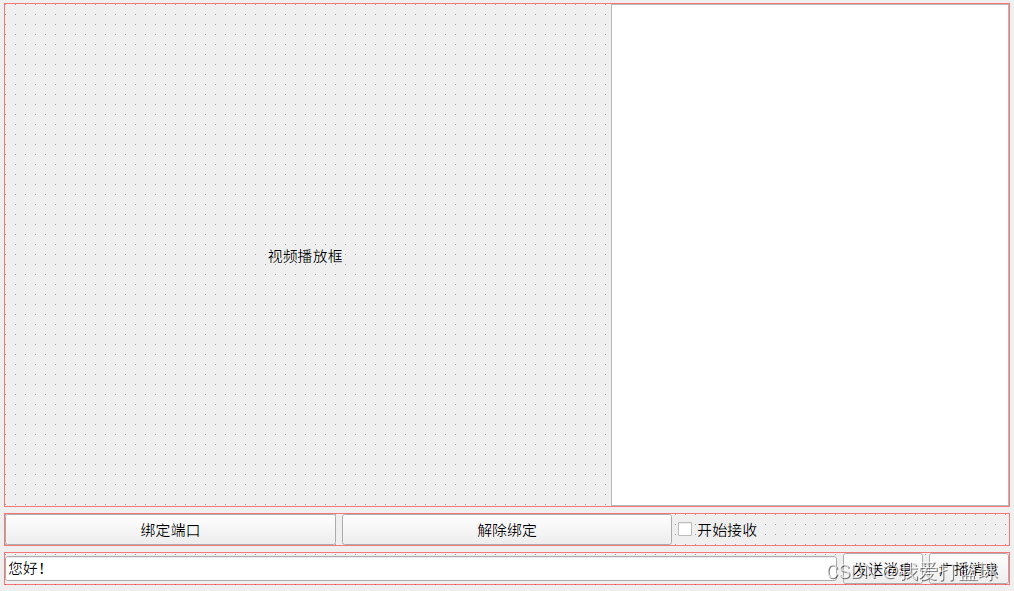

2 client



2.1 udp文本收发

• 在widget（窗口）类构造函数中实例化一个udpsocket对象，暂不进行端口绑定；

• 当绑定端口按键被按下时，对刚刚实例化的udpsocket进行bind，绑定为7755；

• 同理当解除绑定按键被按下时，对udpsocket进行close（解除绑定）；

• 在widget构造函数、绑定端口按键槽函数、解除绑定按键槽函数中对绑定和解绑按键进行互斥；

• 在widget构造函数中连接udpsocket的readyRead信号和widget的readPendingDatagrams槽函数，然后在readPendingDatagrams槽函数中使用readDatagram函数读取udpsocket接收到的数据报，并将结果在textBrowser中显示；

• 在widget构造函数中连接udpsocket的状态更改信号stateChanged和widget的mStateChaged槽函数，然后在mStateChaged槽函数中将当前socket状态显示在textBrowser中，便于调试。

2.2 udp接收视频图像

• 在widget（窗口）类构造函数中实例化一个udpsocket_video对象，同样暂不进行端口绑定；

• 连接开始接收复选框的clicked信号和widget对象的play_video槽函数，在play_video槽函数中进行udpsocket_video的绑定和解绑操作，绑定到7756端口；

2.3 播放接收到的视频

连接udpsocket_video的readyRead信号和widget对象的videoUpdate槽函数，在videoUpdate槽函数中进行视频数据的处理和播放；

• 数据大小重置

• 将数据存放到datagram中

• 将数据从base64格式转化为字节数组格式

• 存储为Qimage格式

• 显示到label中

3 其他软硬件介绍

• 内核 ：4.1.15

• 根文件系统： Debian GNU/Linux 8 (jessie)

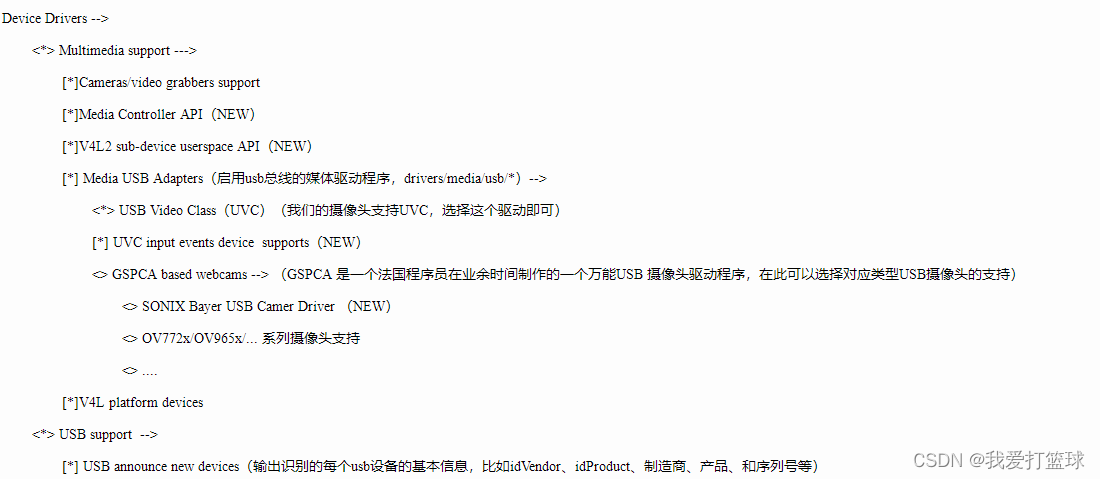

• 内核打开UVC免驱

• 开发板：ALPHA I.MX6ULL开发板

• qt版本 5.12.9

• 交叉编译器版本 4.9.4

 最后附上源码地址：

git __e_e:network_monitoring: 基于imx6ull的网络视频监控，使用QT5框架编程，包括服务端和客户端两部分。服务端的功能包括udp文本收发、摄像头捕获、本地显示、udp广播和退出程序；客户端功能包括udp文本收发、udp接收视频图像、视频播放；

git __h_u_b:

 https://github.com/asXXXXXX/network_monitoring.git
