【CDC跨时钟域】多bit_两个模块之间握手

【verilog】CDC跨时钟域处理–多bit信号传输–两个模块之间握手

题目：
分别编写一个数据发送模块和一个数据接收模块，模块的时钟信号分别为clk_a，clk_b。两个时钟的频率不相同。数据发送模块循环发送0-7，在每个数据传输完成之后，间隔5个时钟，发送下一个数据。请在两个模块之间添加必要的握手信号，保证数据传输不丢失。

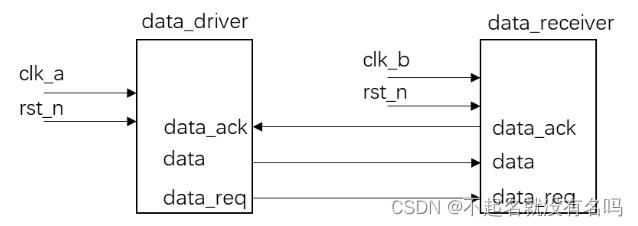

模块的接口信号图如下：

data_req和data_ack的作用说明：
data_req表示数据请求接受信号。当data_out发出时，该信号拉高，在确认数据被成功接收之前，保持为高，期间data应该保持不变，等待接收端接收数据。
当数据接收端检测到data_req为高，表示该时刻的信号data有效，保存数据，并拉高data_ack。
当数据发送端检测到data_ack，表示上一个发送的数据已经被接收。撤销data_req，然后可以改变数据data。等到下次发送时，再一次拉高data_req。

发送模块

`timescale 1ns/1ns
module data_driver(
	input clk_a,
	input rst_n,
	input data_ack,
	output reg [3:0]data,
	output reg data_req
	);

    reg [2:0] cnt;
    reg data_ack_reg1,data_ack_reg2;

    //产生ack信号的寄存信号，为了产生ack的上升沿
    always@(posedge clk_a or negedge rst_n)begin
        if(!rst_n)begin
            data_ack_reg1 <= 0;
            data_ack_reg2 <= 0;
        end
        else begin
            data_ack_reg1 <= data_ack;
            data_ack_reg2 <= data_ack_reg1;
        end
    end

    //data信号
    always@(posedge clk_a or negedge rst_n)begin
        if(!rst_n)
            data <= 'd0;
        else if( data_ack_reg1 && (~data_ack_reg2) )
            data <= (data==3'd7) ? 0 : data + 1;
        else
            data <= data;
    end

    //cnt信号
    always@(posedge clk_a or negedge rst_n)begin
        if(!rst_n)
            cnt <= 'd0;
        else if( data_ack_reg1 && (~data_ack_reg2) )
            cnt <= 0;
        else if(data_req)
            cnt <= cnt;
        else
            cnt <= cnt + 1;
    end

    //data_req信号
    always@(posedge clk_a or negedge rst_n)begin
        if(!rst_n)
            data_req <= 0;
        else if( cnt == 3'd4)
            data_req <= 1;
        else if( data_ack_reg1 && (~data_ack_reg2) )
            data_req <= 0;
        else
            data_req <= data_req;
    end

endmodule

接收模块

module data_receiver(
	input clk_b,
	input rst_n,
    input [3:0]data,
    input data_req,
	output reg data_ack
	);

    reg data_req_reg1,data_req_reg2;
    reg [3:0] data_in_reg;

    //data_req上升沿的产生
    always@(posedge clk_b or negedge rst_n)begin
        if(!rst_n)begin
            data_req_reg1 <= 'd0;
            data_req_reg2 <= 'd0;
        end
        else begin
            data_req_reg1 <= data_req;
            data_req_reg2 <= data_req_reg1;
        end
    end

    //data_ack信号的产生
    always@(posedge clk_b or negedge rst_n)begin
        if(!rst_n)
            data_ack <= 0;
        else if( data_req_reg1 )
            data_ack <= 1;
        else
            data_ack <= 0;
    end

    //数据保存
    always@(posedge clk_b or negedge rst_n)begin
        if(!rst_n)
            data_in_reg <= 'd0;
        else if( data_req_reg1 && (~data_req_reg2) )
            data_in_reg <= data;
        else
            data_in_reg <= data_in_reg;
    end

endmodule
