Quartus 18.1 双端口ROM IP核不能正常工作

已于 2022-08-15 18:52:09 修改
阅读量1.7k 收藏 3
点赞数 1
文章标签： fpga开发 ide ip
于 2022-08-15 18:46:44 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_50891416/article/details/126352140
版权

先说解决办法，直接更换版本解决
可能存在其它解决办法，但本人耗时一个下午没能解决

今天我在做一个ROM的例程，先利用IP生成一个单端口的ROM，再生成一个双端口的ROM。在生成双端口的时候，选择存放路径后，正常来说会有一个配置界面。

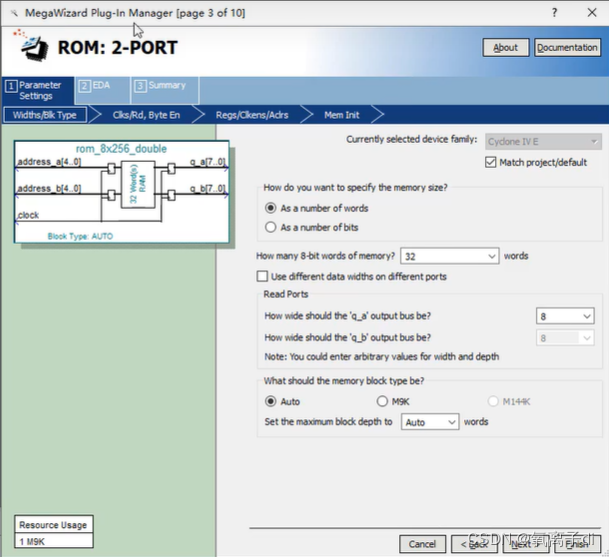

双端口ROM配置界面

但实际情况是没有弹出配置界面，就连IP的管理窗口IP Components里也没有双端口ROM

IP Components

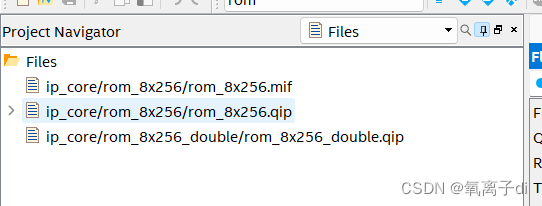

在Files里确实会生成了一个你定义的双端口qip文件，但是这个文件是空白的

Files

本人耗时一个下午也没能解决，在网络上查阅了众多资料，也未能解决。网络上针对此问题的解决办法基本上就是更新Java Run-time files，安装最新的 JRE runtimes，.NET Runtime packages。本人尝试了，但还是没能解决。

最后放一个其他人向官方的反馈与讨论
2 port ROM not working on Quartus 18.1 Lite
