stm32---DMA数据转运(针对DMA1的通道1)

本文链接：https://blog.youkuaiyun.com/weixin_50489118/article/details/132858838

本文详细介绍了STM32F10x平台上的DMA控制器（DMA1Channel1）初始化过程，包括地址设置、数据传输配置、计数器值分配，以及如何通过MyDMA_Init和MyDMA_Transfer函数实现数据在内存和外设之间的传输。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

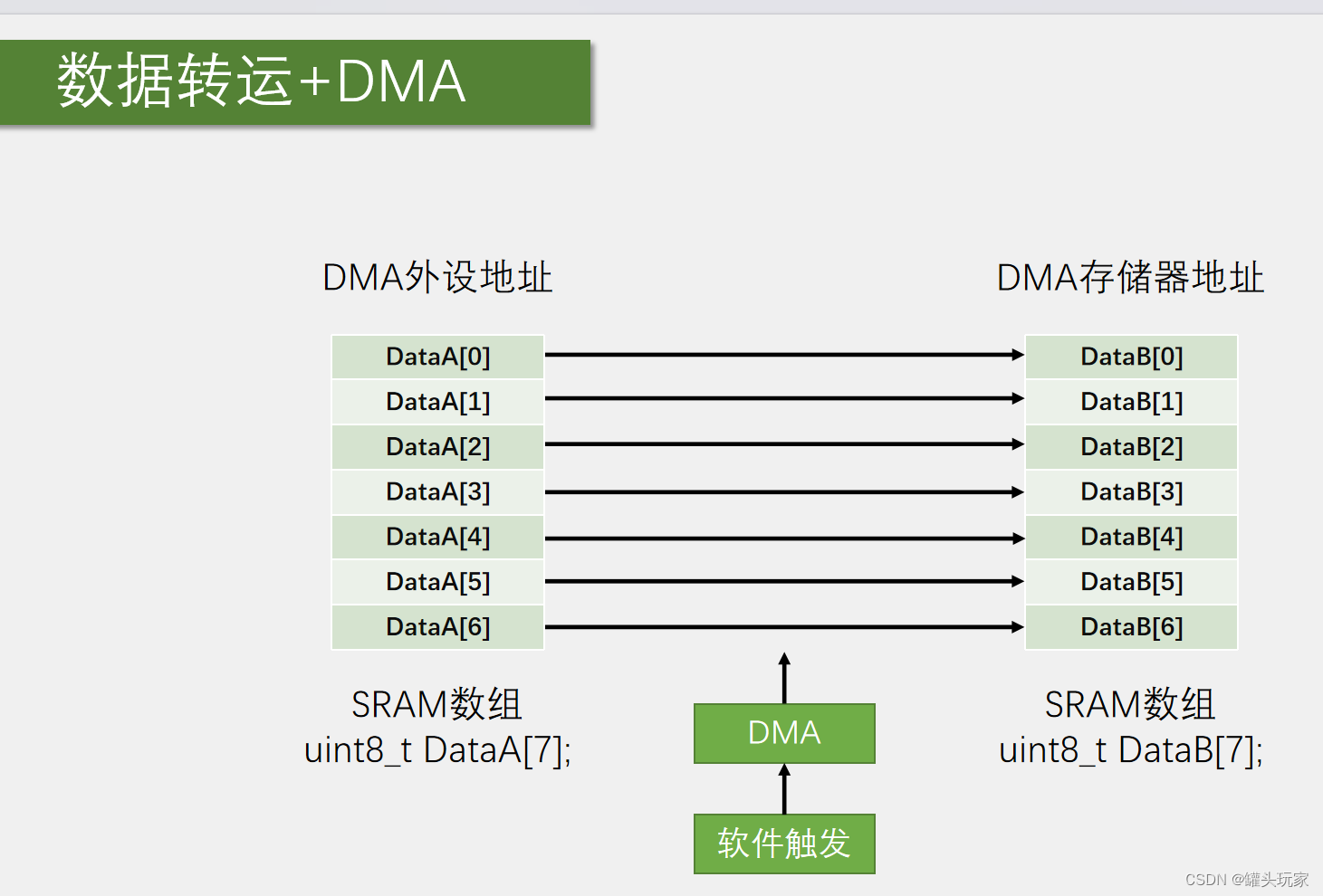

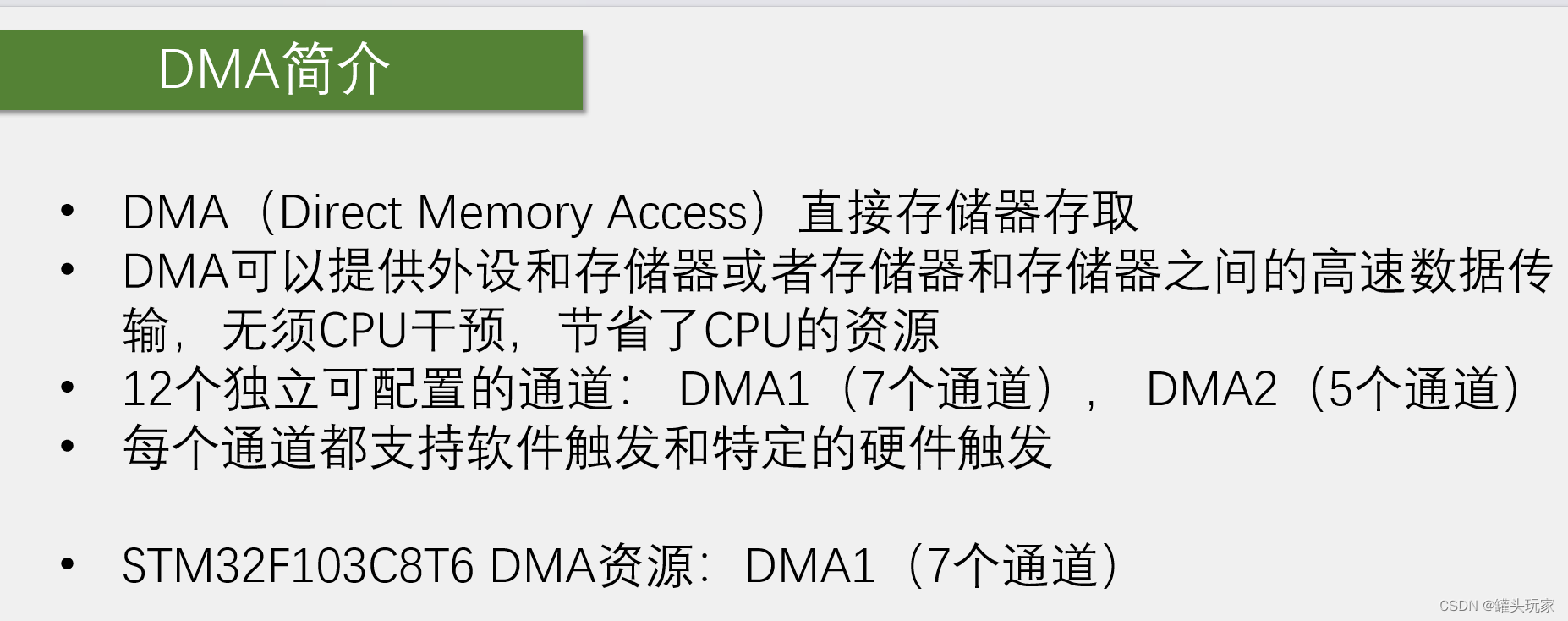

图文概述

代码:

#include "stm32f10x.h"                  // Device header

//定义全局变量MyDMA_Size(即所需的传输计数器值)
uint16_t MyDMA_Size;

/**
  * @brief  MyDMA_Init---对DMA进行初始化配置(针对DMA1的通道1)
  * @param  AddrA---第一个转运的地址
  * @param  AddrB---第二个转运的地址
  * @param  Size---传输计数器的赋值
  * @retval 无
  */
void MyDMA_Init(uint32_t AddrA, uint32_t AddrB, uint16_t Size)
{
	//将传入的第三个参数(即传输计数器值赋值给全局变量MyDMA_Size,方便重新赋值传输计数器的值)
	MyDMA_Size = Size;

	//1.开启AHB外设的时钟(DMA是AHB总线的设备)
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);

	//2.初始化DMA(把结构体的参数配置到DMA1的通道1中)
	DMA_InitTypeDef DMA_InitStructure;

	//外设站点的起始地址---选择函数传入的第一个参数地址
	DMA_InitStructure.DMA_PeripheralBaseAddr = AddrA;
	//外设站点的数据宽度---选择字节大小的数据宽度传输
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
	//外设站点是否自增---选择自增
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Enable;
	//存储器站点的起始地址---选择函数传入的第二个参数地址
	DMA_InitStructure.DMA_MemoryBaseAddr = AddrB;
	//存储器站点的数据宽度---选择字节大小的数据宽度传输
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
	//存储器站点是否自增
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
	//传输方向---外设站点作为起始方向(即外设站点向存储器站点传输)
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;
	//缓存区大小(即传输计数器)---选择函数传入的第三个参数
	DMA_InitStructure.DMA_BufferSize = Size;
	/*
	传输模式(即是否使用自动重装)---选择正常模式(即不重装.
	注意:在存储器到存储器的转运中,软件触发和自动重装不能同时进行,否则会一直循环)
	*/
	DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;
	/*
	选择是否存储器到存储器(即选择硬件触发还是软件触发)---选择软件触发
	(即在不重装的情况下,软件会尽快完成每转运一次后自动执行传输计数器-1直至为0停止)
	*/
	DMA_InitStructure.DMA_M2M = DMA_M2M_Enable;
	//优先级---选择中等优先级(如果有多个通道同时进行转运,可以根据需求选择优先级)
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;
	//初始化DMA---把结构体的参数配置到DMA1的通道1中
	DMA_Init(DMA1_Channel1, &DMA_InitStructure);

	//3.DMA使能状态---失能DMA1的通道(先失能,等调用转运函数时,再开启使能)
	DMA_Cmd(DMA1_Channel1, DISABLE);
}

/**
  * @brief  MyDMA_Transfer---开始DMA转运
  * @param  无
  * @retval 无
  */
void MyDMA_Transfer(void)
{
	//1.DMA使能状态---失能DMA1的通道(为保证给传输计数器赋值成功)
	DMA_Cmd(DMA1_Channel1, DISABLE);
	//2.给传输计数器赋值
	DMA_SetCurrDataCounter(DMA1_Channel1, MyDMA_Size);
	//3.DMA使能---使能DMA1的通道
	DMA_Cmd(DMA1_Channel1, ENABLE);
	//4.等待转运是否完成(转运完成标志位为1则完成,没有完成则一直循环等待下去)
	while(DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);
	//5.手动清除转运完成标志位
	DMA_ClearFlag(DMA1_FLAG_TC1);
}

关键代码概述:

1. 先打开AHB外设的时钟(DMA是AHB总线的设备)

	//1.开启AHB外设的时钟(DMA是AHB总线的设备)
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);

2. 初始化DMA(把结构体的参数配置到DMA1的通道1中)

	//2.初始化DMA(把结构体的参数配置到DMA1的通道1中)
	DMA_InitTypeDef DMA_InitStructure;

	//外设站点的起始地址---选择函数传入的第一个参数地址
	DMA_InitStructure.DMA_PeripheralBaseAddr = AddrA;
	//外设站点的数据宽度---选择字节大小的数据宽度传输
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
	//外设站点是否自增---选择自增
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Enable;
	//存储器站点的起始地址---选择函数传入的第二个参数地址
	DMA_InitStructure.DMA_MemoryBaseAddr = AddrB;
	//存储器站点的数据宽度---选择字节大小的数据宽度传输
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
	//存储器站点是否自增
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
	//传输方向---外设站点作为起始方向(即外设站点向存储器站点传输)
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;
	//缓存区大小(即传输计数器)---选择函数传入的第三个参数
	DMA_InitStructure.DMA_BufferSize = Size;
	/*
	传输模式(即是否使用自动重装)---选择正常模式(即不重装.
	注意:在存储器到存储器的转运中,软件触发和自动重装不能同时进行,否则会一直循环)
	*/
	DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;
	/*
	选择是否存储器到存储器(即选择硬件触发还是软件触发)---选择软件触发
	(即在不重装的情况下,软件会尽快完成每转运一次后自动执行传输计数器-1直至为0停止)
	*/
	DMA_InitStructure.DMA_M2M = DMA_M2M_Enable;
	//优先级---选择中等优先级(如果有多个通道同时进行转运,可以根据需求选择优先级)
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;
	//初始化DMA---把结构体的参数配置到DMA1的通道1中
	DMA_Init(DMA1_Channel1, &DMA_InitStructure);

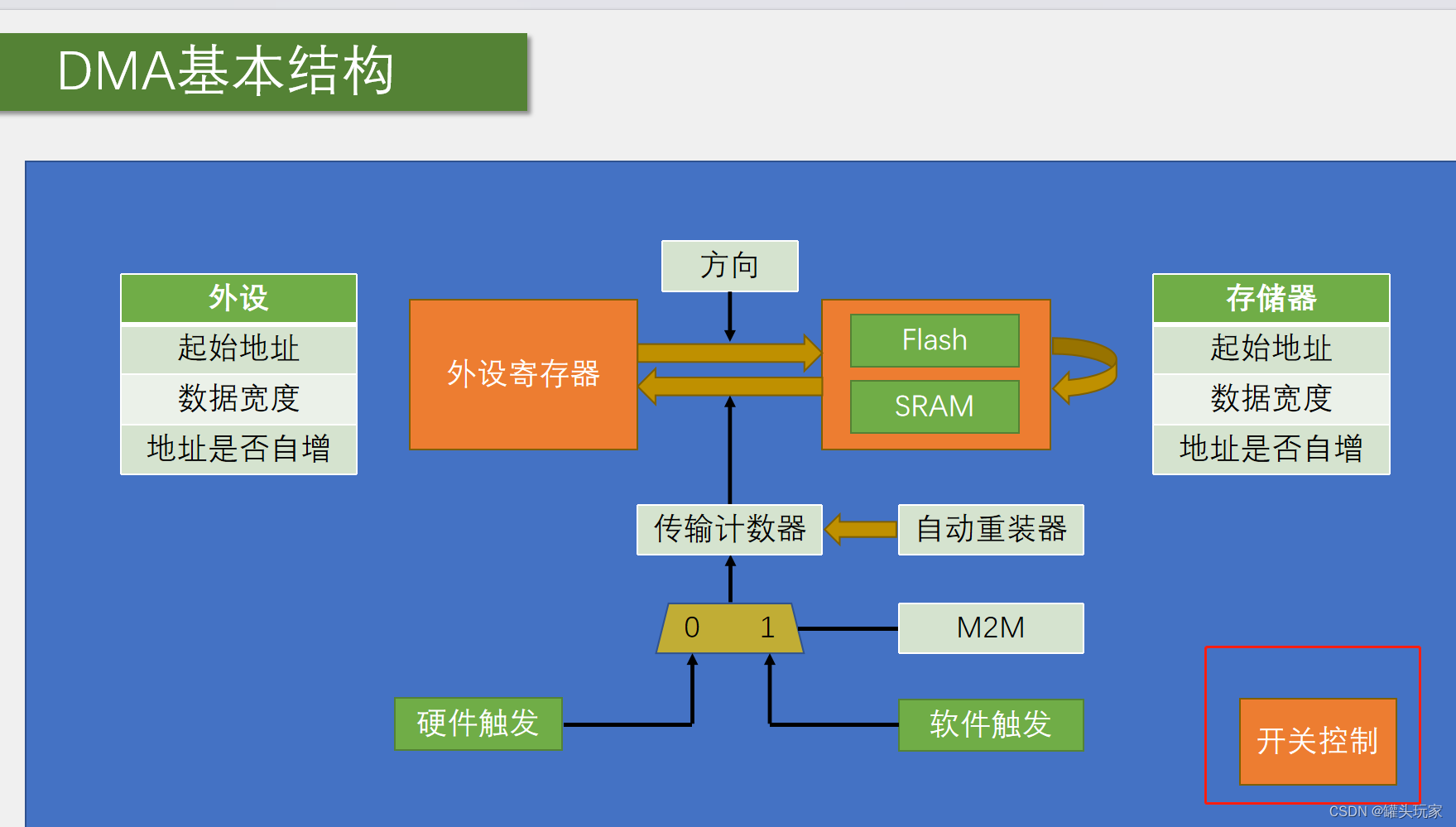

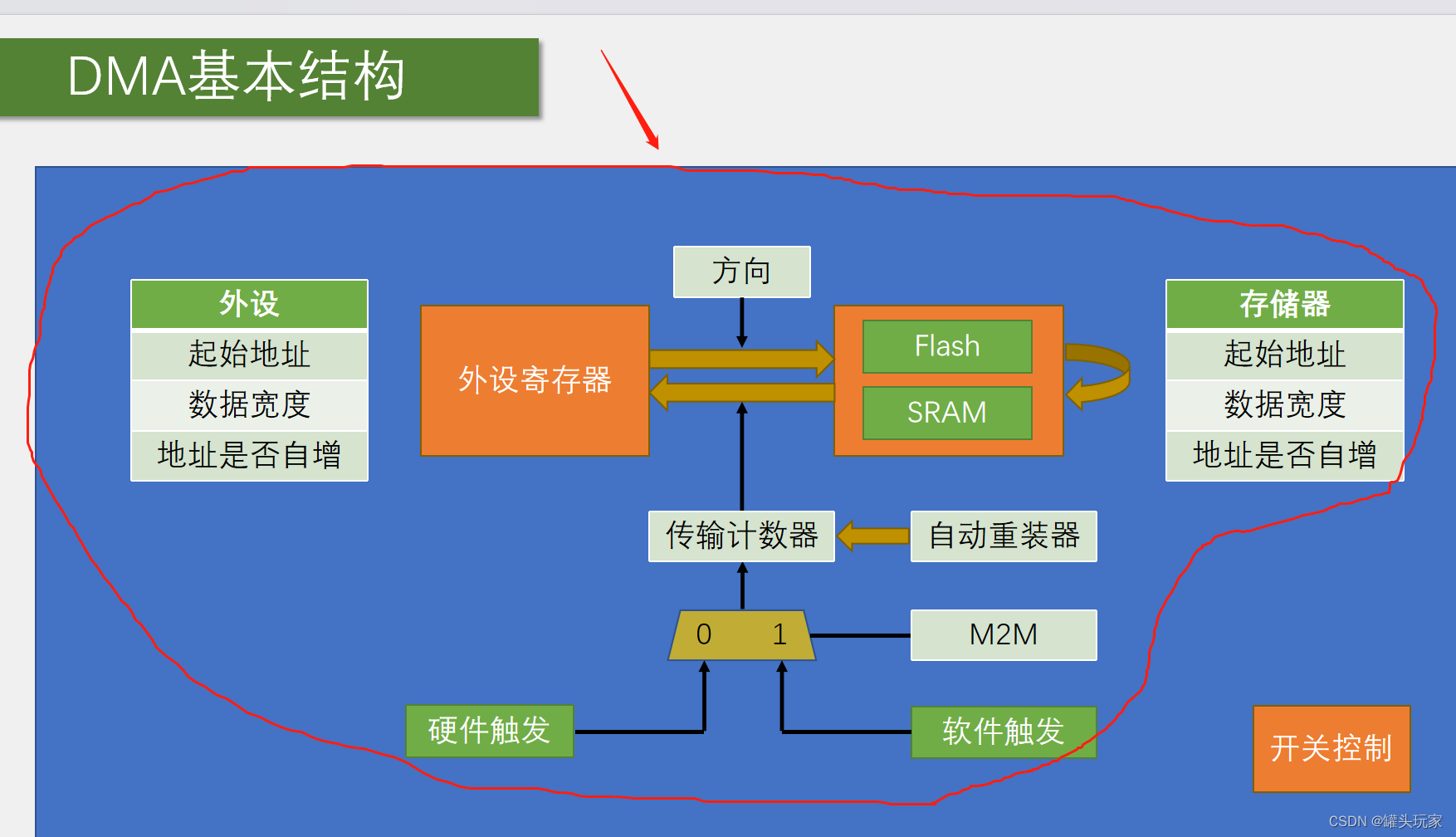

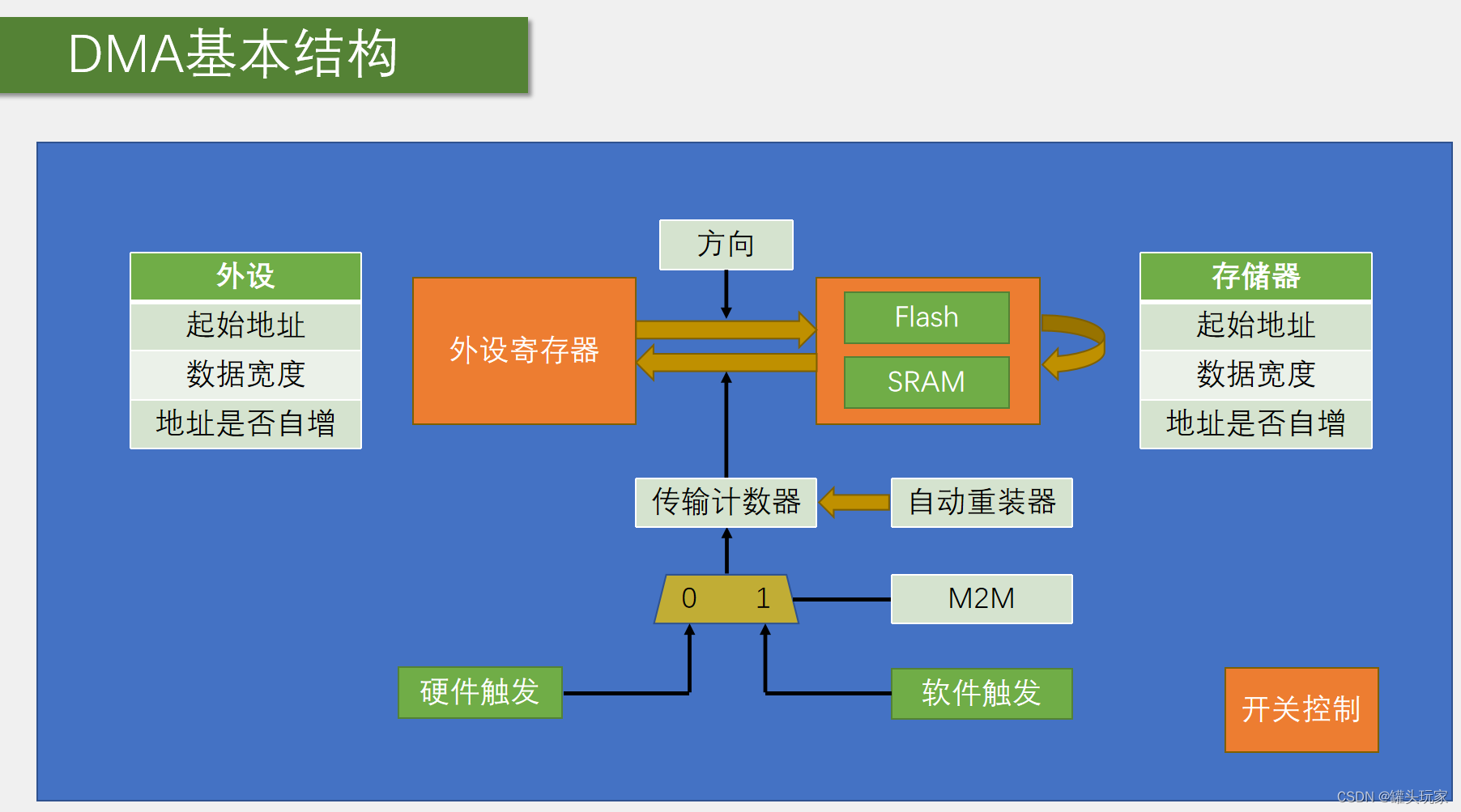

代码对应的配置:

3. DMA使能状态

	//3.DMA使能状态---失能DMA1的通道(先失能,等调用转运函数时,再开启使能)
	DMA_Cmd(DMA1_Channel1, DISABLE);

代码对应的配置:

4. DMA转运函数

/**
  * @brief  MyDMA_Transfer---开始DMA转运
  * @param  无
  * @retval 无
  */
void MyDMA_Transfer(void)
{
	//1.DMA使能状态---失能DMA1的通道(为保证给传输计数器赋值成功)
	DMA_Cmd(DMA1_Channel1, DISABLE);
	//2.给传输计数器赋值
	DMA_SetCurrDataCounter(DMA1_Channel1, MyDMA_Size);
	//3.DMA使能---使能DMA1的通道
	DMA_Cmd(DMA1_Channel1, ENABLE);
	//4.等待转运是否完成(转运完成标志位为1则完成,没有完成则一直循环等待下去)
	while(DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);
	//5.手动清除转运完成标志位
	DMA_ClearFlag(DMA1_FLAG_TC1);
}

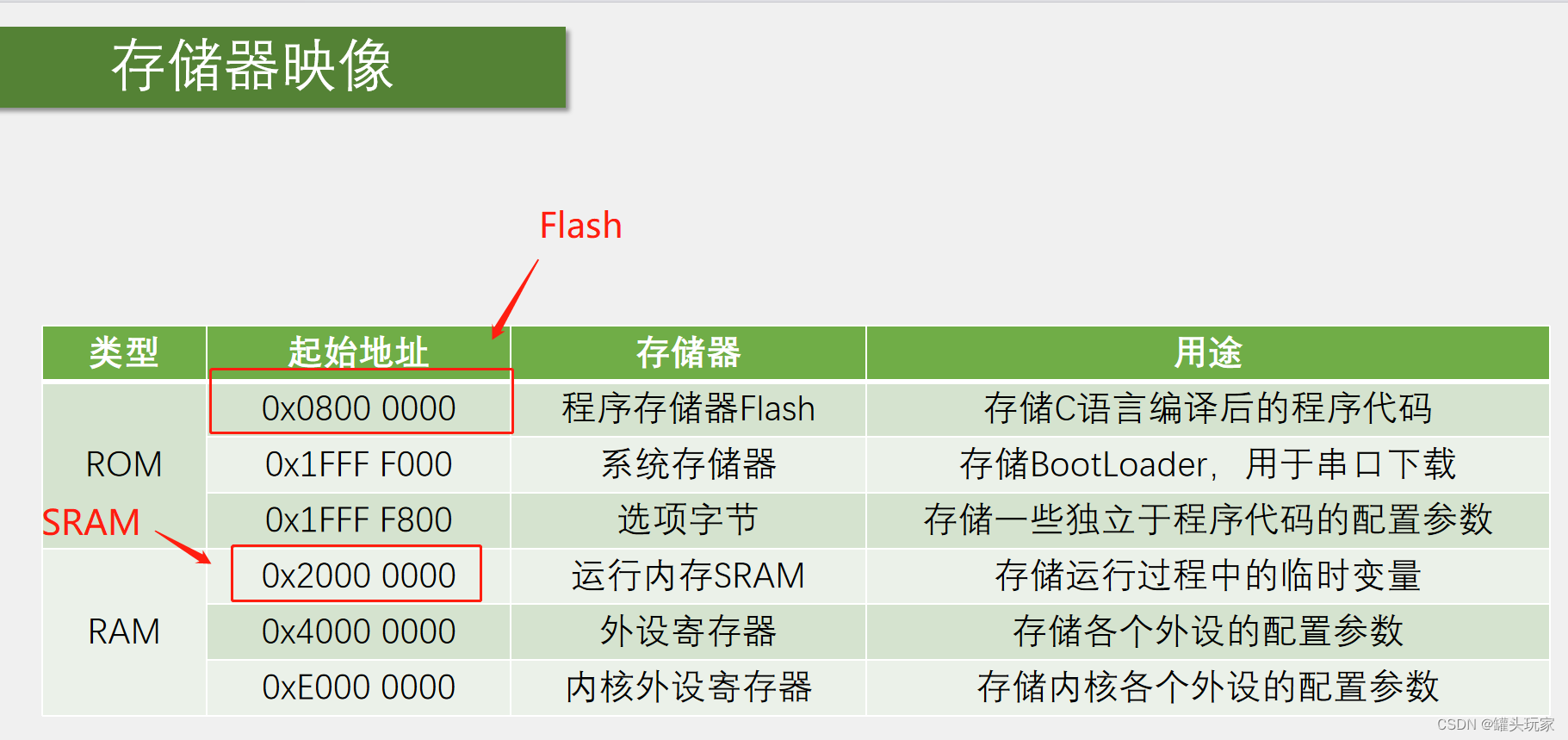

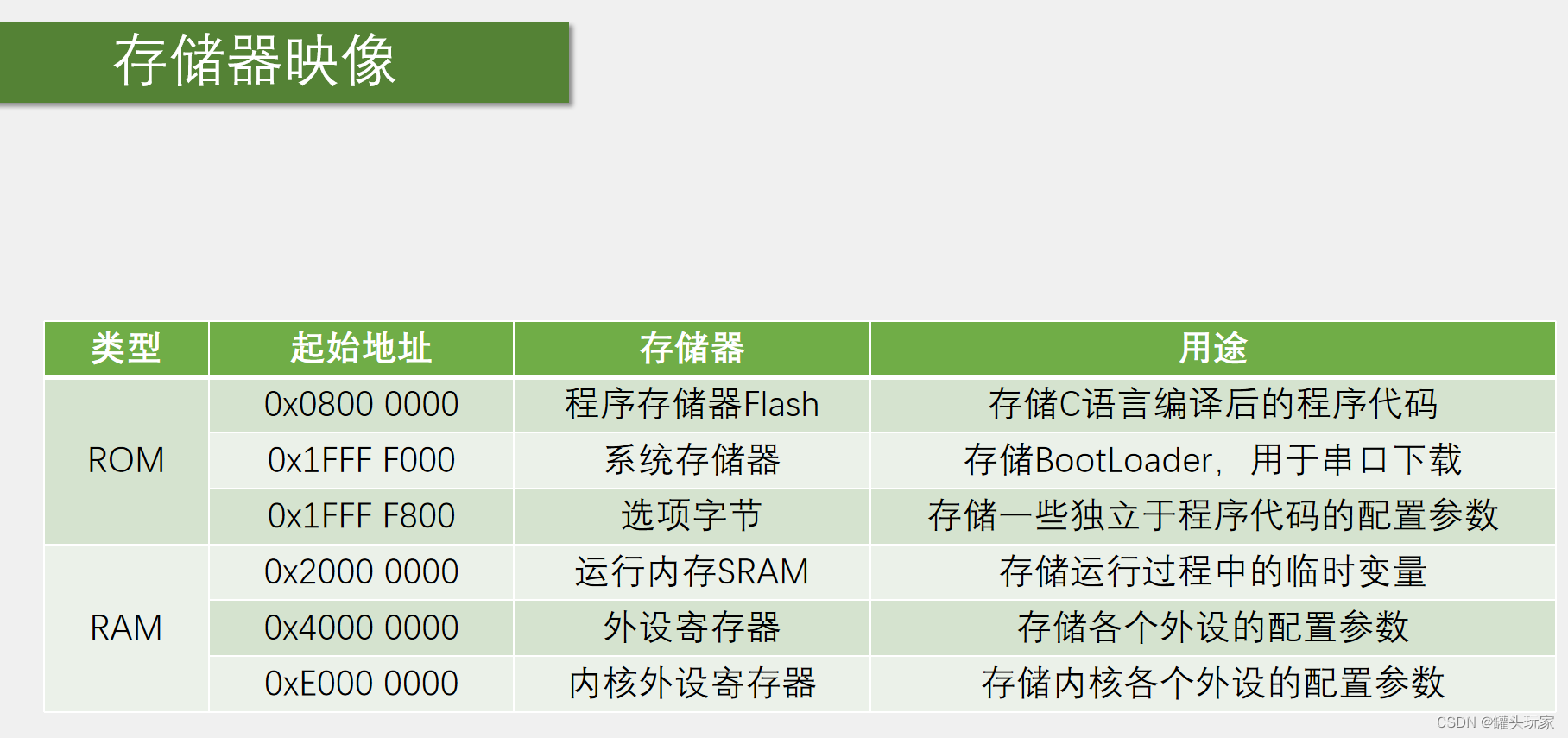

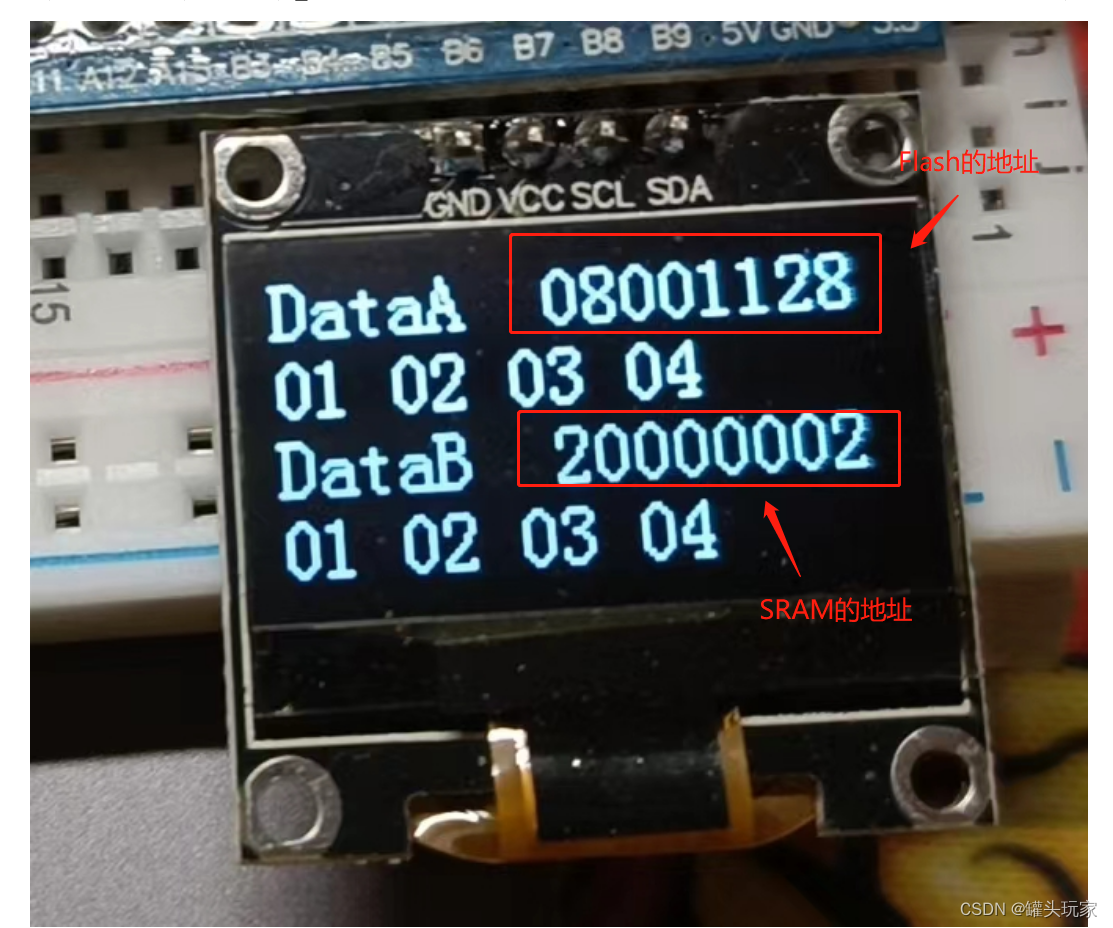

补充: 存储器映像

使用const关键字后,将定义常量,而常量则放置在ROM中的Flash区(可读不可写),而平常定义的变量则放置在RAM中的SRAM(可读可写)

代码:

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "MyDMA.h"

const uint8_t DataA[] = {0x01, 0x02, 0x03, 0x04};
uint8_t DataB[] = {0, 0 , 0, 0};
uint8_t i;

int main(void)
{
	OLED_Init();
	MyDMA_Init((uint32_t)DataA, (uint32_t)DataB, 4);

	OLED_ShowString(1, 1, "DataA");
	OLED_ShowString(3, 1, "DataB");
	OLED_ShowHexNum(1, 8, (uint32_t)DataA, 8);
	OLED_ShowHexNum(3, 8, (uint32_t)DataB, 8);


	for(i = 0; i < 4; i++)
	{
		OLED_ShowHexNum(2, 1+i*3, DataA[i], 2);
		OLED_ShowHexNum(4, 1+i*3, DataB[i], 2);
	}



	while(1)
	{

		//调用DMA转运
		MyDMA_Transfer();

		//显示转运后DataA和DataB数组的每个元素
		for(i = 0; i < 4; i++)
		{
			OLED_ShowHexNum(2, 1+i*3, DataA[i], 2);
			OLED_ShowHexNum(4, 1+i*3, DataB[i], 2);
		}

		//延时1s方便观察
		Delay_s(1);

	}
}
