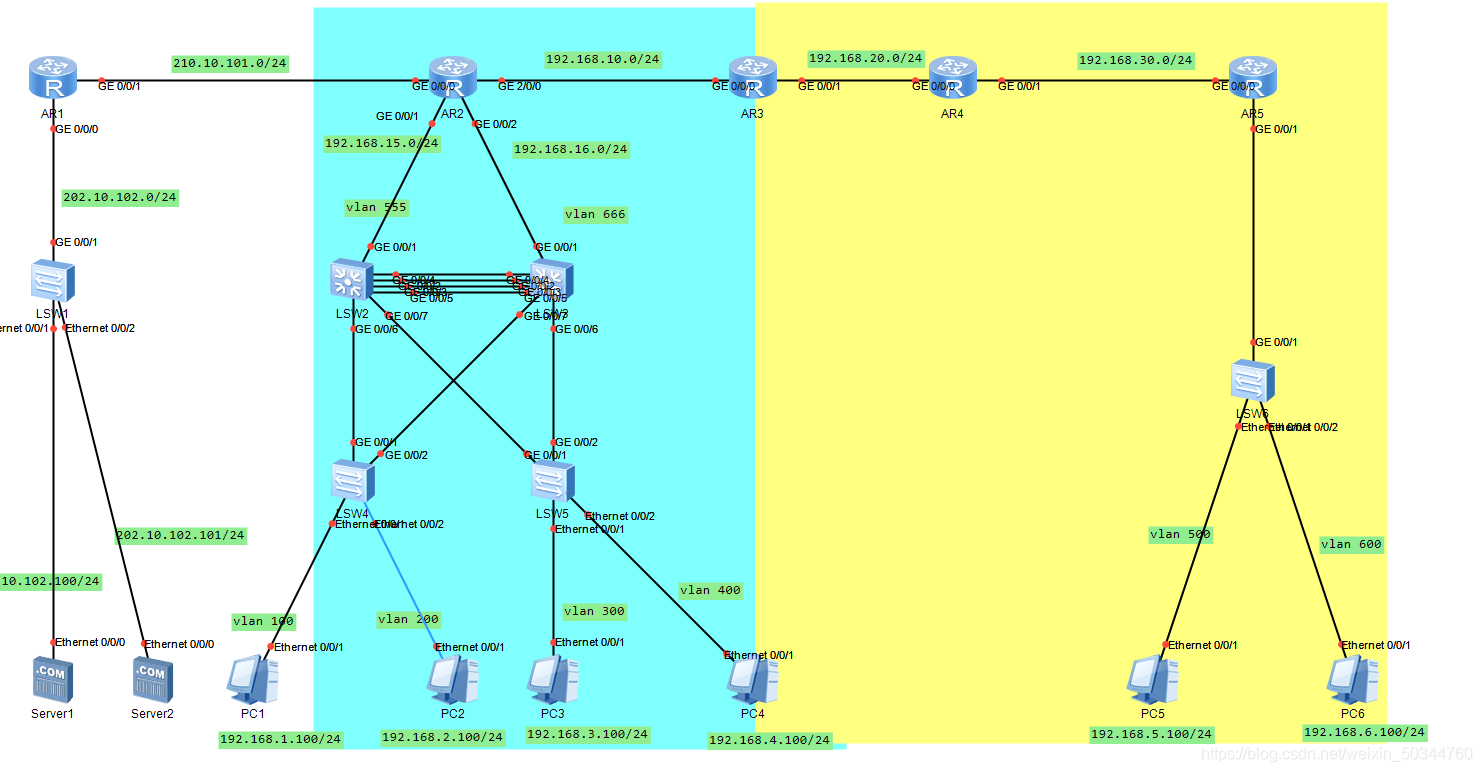

拓扑图

在这里插入图片描述

项目目的

通过配置单臂路由、OSPF、RIP、引入路由、Easy IP、MSTP技术来实现公司内部网络能够访问互联网。

项目步骤

1.路由R1配置

interface GigabitEthernet0/0/0
 ip address 202.10.102.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 210.10.101.1 255.255.255.0

2.路由R2配置

acl number 2000
 rule 5 permit source 192.168.0.0 0.0.31.255

 interface GigabitEthernet0/0/0
 ip address 210.10.101.2 255.255.255.0
 nat outbound 2000
#
interface GigabitEthernet0/0/1
 ip address 192.168.15.2 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 192.168.16.2 255.255.255.0
#
interface GigabitEthernet2/0/0
 ip address 192.168.10.2 255.255.255.0

 ospf 110 router-id 2.2.2.2
 default-route-advertise always
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 192.168.10.0 0.0.0.255
  network 192.168.15.0 0.0.0.255
  network 192.168.16.0 0.0.0.255
#
ip route-static 0.0.0.0 0.0.0.0 210.10.101.1

3.路由R3配置

interface GigabitEthernet0/0/0
 ip address 192.168.10.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.20.3 255.255.255.0

ospf 110
 import-route rip 1 cost 100
 area 0.0.0.0
  network 192.168.10.0 0.0
