ENSP静态路由配置

已于 2022-03-15 14:50:03 修改
阅读量372 收藏 1
点赞数 1
CC 4.0 BY-SA版权
分类专栏： 网络 文章标签： p2p 网络协议 网络
于 2022-03-14 17:17:35 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_50339832/article/details/123483219

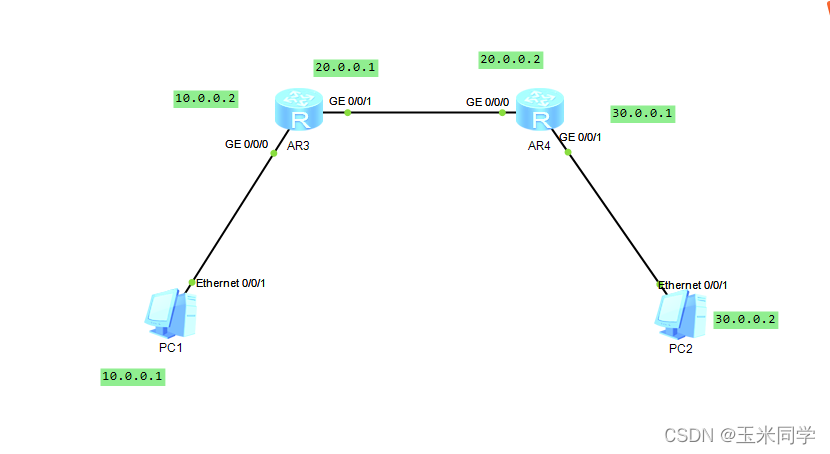

AR3

system-view

int g0/0/0

ip add 10.0.0.2 24

undo shutdown

dis this

int g0/0/1

ip add 20.0.0.1 24

undo shutdown

dis ip interface brief

quit

ip route-static 30.0.0.1 24 20.0.0.2

dis ip routing-table

AR4

system-view

int g0/0/0

ip add 20.0.0.2 24

undo shutdown

dis this

int g0/0/1

ip add 30.0.0.1 24

undo shutdown

dis ip interface brief

quit

ip route-static 10.0.0.2 24 20.0.0.1

dis ip routing-table

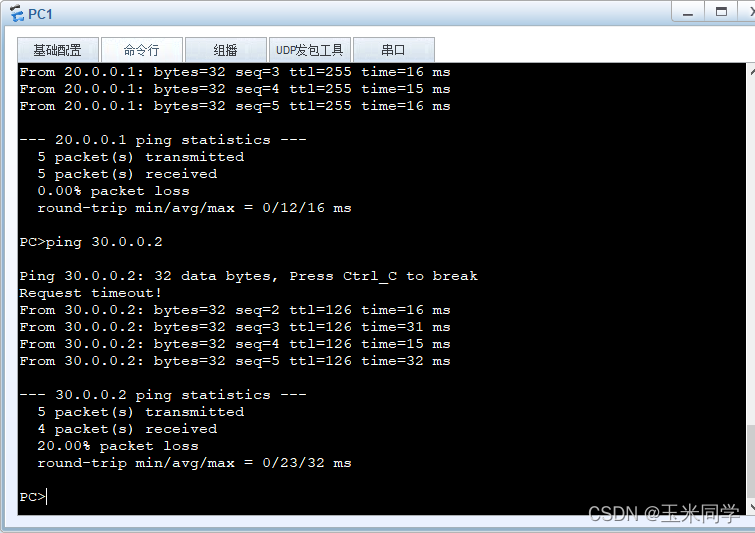

测试
