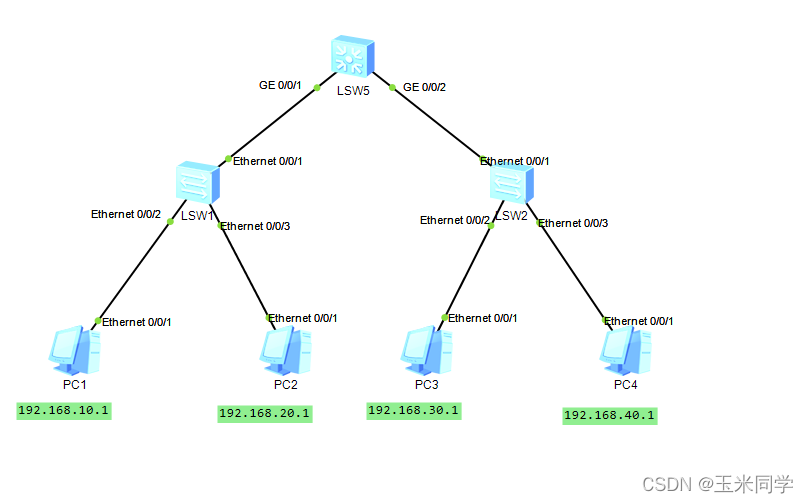

要求：

每台电脑划分一个vlan
二层交换机向下的每个端口需要做access；向上的每个端口需要做trunk

三层交换机向下的每个端口需要做trunk；

而且需要为每个vlan接口配置ip地址，才能起到“路由”的作用。（二层交换机只有转发的功能；三层交换机既可以转发也可以路由）

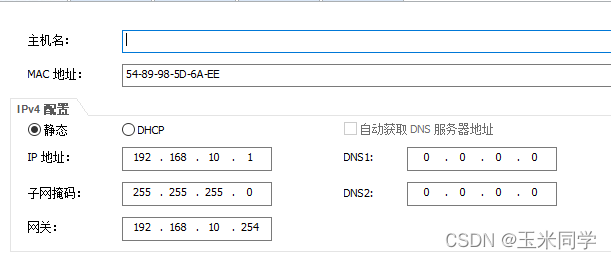

为PC配置IP地址，子网掩码，网关

配置二层交换机

SW1

system-view

sysname SW1

vlan batch 10 20

interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20

interface Ethernet0/0/2
 port link-type access
 port default vlan 10


interface Ethernet0/0/3
 port link-type access
 port default vlan 20

sw2

system-view

sysname SW2

vlan batch 30  40

interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 30 40

interface Ethernet0/0/2
 port link-type access
 port default vlan 30

interface Ethernet0/0/3
 port link-type access
 port default vlan 40

配置三层交换机

SW3

vlan batch 10 20 30 40

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20

interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 30 40

interface Vlanif10
 ip address 192.168.10.254 255.255.255.0

interface Vlanif20
 ip address 192.168.20.254 255.255.255.0

interface Vlanif30
 ip address 192.168.30.254 255.255.255.0

interface Vlanif40
 ip address 192.168.40.254 255.255.255.0

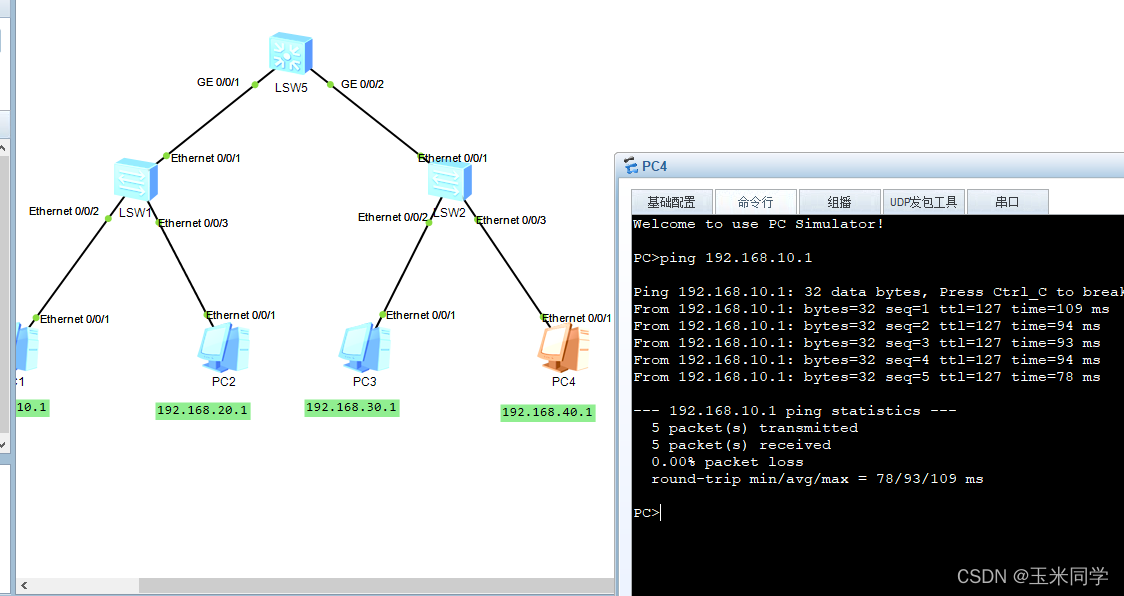

测试
