BGP学习笔记（状态机）

BGP的报文

• Open报文：用于建立BGP对等体连接。

• Update报文：用于在对等体之间交换路由信息。

• Notification报文：用于中断BGP连接。

• Keepalive报文：用于保持BGP连接。

• Route-refresh报文：用于在改变路由策略后请求对等体重新发送路由信息。只有支持路由刷新（Route-refresh）能力的BGP设备会发送和响应此报文。

---

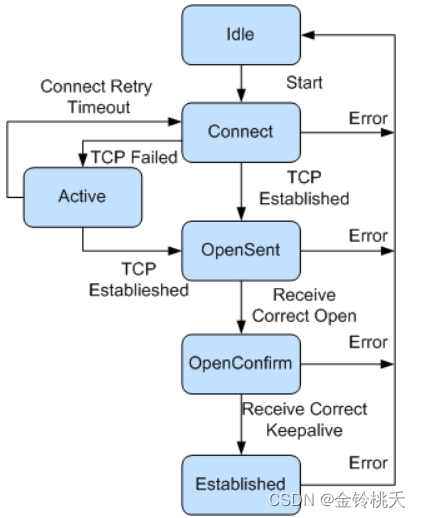

BGP状态机

BGP对等体的交互过程中存在6种状态机：

空闲（Idle）、连接（Connect）、活跃（Active）、Open报文已发送（OpenSent）、Open报文已确认（OpenConfirm）和连接已建立（Established）

状态分析

Idle状态是BGP初始状态。在Idle状态下，BGP拒绝邻居发送的连接请求

在Connect状态下，BGP启动连接重传定时器（Connect Retry），等待TCP完成连接

• 如果TCP连接成功，那么BGP向对等体发送Open报文，并转至OpenSent状态。
• 如果TCP连接失败，那么BGP转至Active状态。
• 如果连接重传定时器超时，BGP仍没有收到BGP对等体的响应，那么BGP继续尝试和其它BGP对等体进行TCP连接，停留在Connect状态。

在Active状态下，BGP总是在试图建立TCP连接

• 如果TCP连接成功，那么BGP向对等体发送Open报文，关闭连接重传定时器，并转至OpenSent状态。
• 如果TCP连接失败，那么BGP停留在Active状态。
• 如果连接重传定时器超时，BGP仍没有收到BGP对等体的响应，那么BGP转至Connect状态

在OpenSent状态下，BGP等待对等体的Open报文，并对收到的Open报文中的AS号、版本号、认证码等进行检查

• 如果收到的Open报文正确，那么BGP发送Keepalive报文，并转至OpenConfirm状态。
• 如果发现收到的Open报文有错误，那么BGP发送Notification报文给对等体，并转至Idle状态

在OpenConfirm状态下，BGP等待Keepalive或Notification报文。如果收到Keepalive报文，则转至Established状态，如果收到Notification报文，则转至Idle状态

在Established状态下，BGP可以和对等体交换Update、Keepalive、Route-refresh报文和Notification报文

• 如果收到正确的Update或Keepalive报文，那么BGP就认为对端处于正常运行状态，将保持BGP连接。
• 如果收到错误的Update或Keepalive报文，那么BGP发送Notification报文通知对端，并转至Idle状态。
• Route-refresh报文不会改变BGP状态。
• 如果收到Notification报文，那么BGP转至Idle状态。
• 如果收到TCP拆链通知，那么BGP断开连接，转至Idle状态
