OSPF学习笔记（状态机）

1、邻居关系

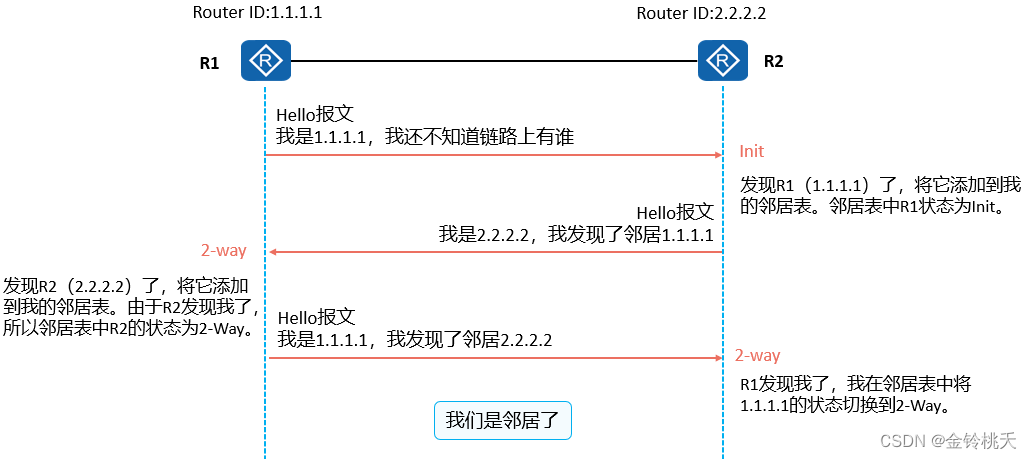

OSPF设备启动后，会通过OSPF接口向外发送Hello报文，收到Hello报文的OSPF设备会检查报文中所定义的参数，如果双方一致就会形成邻居关系，两端设备互为邻居

2、邻接关系

形成邻居关系后，如果两端设备成功交换DD报文和LSA，才建立邻接关系。

3、状态机

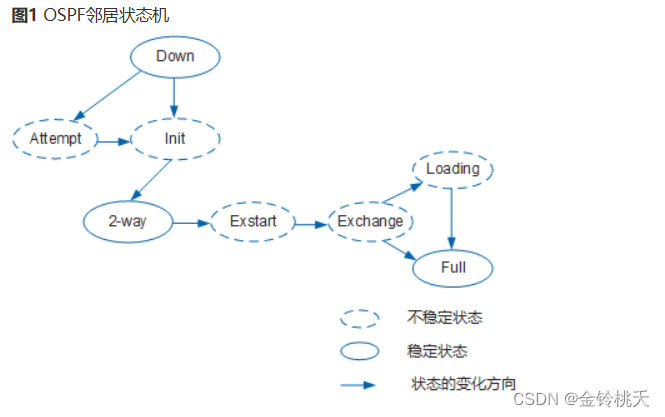

OSPF共有8种状态机，分别是：Down、Attempt、Init、2-way、Exstart、Exchange、Loading、Full。

• Down：邻居会话的初始阶段，表明没有在邻居失效时间间隔内收到来自邻居路由器的Hello数据包。
• Attempt：该状态仅发生在NBMA网络中，表明对端在邻居失效时间间隔（dead interval）超时前仍然没有回复Hello报文。此时路由器依然每发送轮询Hello报文的时间间隔（poll interval）向对端发送Hello报文。
• Init：收到Hello报文后状态为Init。
• 2-way：收到的Hello报文中包含有自己的Router ID，则状态为2-way；如果不需要形成邻接关系则邻居状态机就停留在此状态，否则进入Exstart状态。

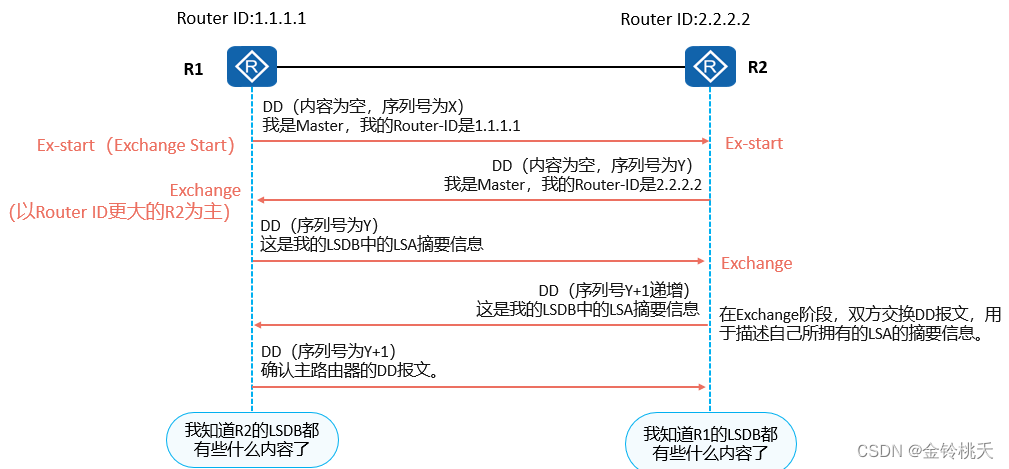

• Exstart：开始协商主从关系，并确定DD的序列号，协商主/从关系。建立主/从关系主要是为了保证在后续的DD报文交换中能够有序的发送。
• Exchange：主从关系协商完毕后开始交换DD报文，本端设备将本地的LSDB用DD报文来描述，并发给邻居设备。

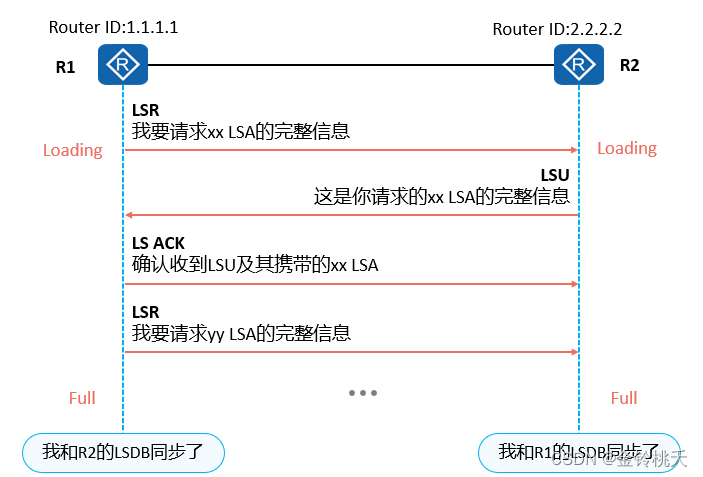

• Loading：两端设备发送LSR报文向邻居请求对方的LSA，同步LSDB。
• Full：两端设备的LSDB已同步，此时状态为Full。

4、建立邻接关系

OSPF完成邻接关系的建立有四个步骤：建立邻居关系、协商主/从、交互LSDB信息，同步LSDB。

---

---

---
