                  网络安全三期8.10作业

1、vlan技术总结
vlan（virtual local area network）中文名为“虚拟局域网”。
vlan技术就是在交换机上利用设置虚拟的局域网来进行逻辑隔离，控制广播域，同时也实现网络控制。利用vlan技术将大的局域网域隔离成一个个小的局域网，并使得每个局域网之间互不干扰，这样可以避免由于交换机广播所造成网络和终端负担，信息的泄露。
当有多台以设置vlan的交换机需要进行同以vlan id信息传输时就需要用到trunk模式。
2、实验手册

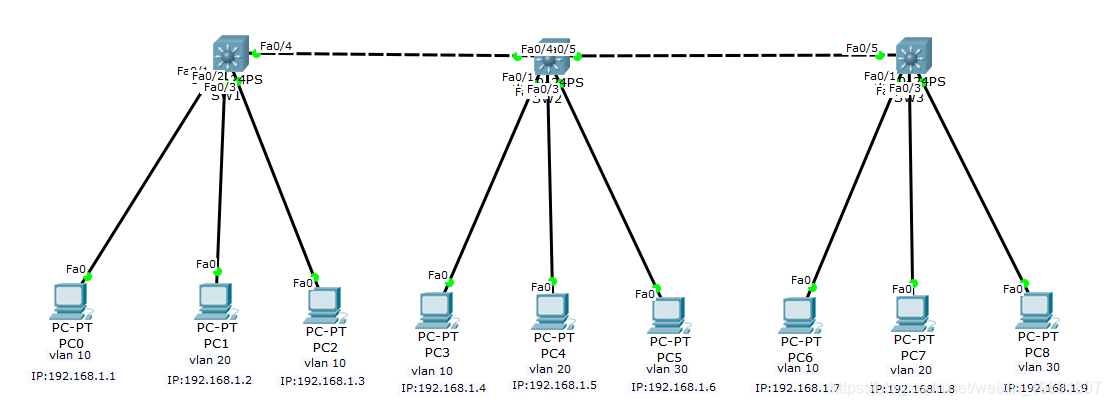

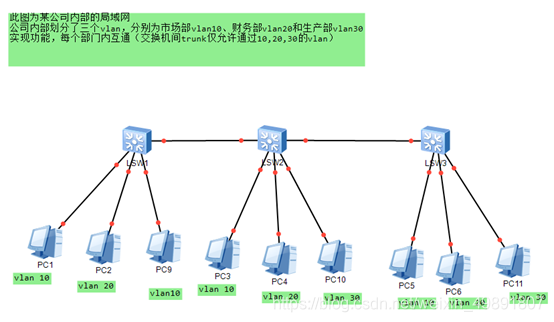

1）首先在思科模拟软件上建立如上的局域网:上图一共有三台连接的交换机,从左至右我们分别命名为SW1,SW2,SW3，每台交换机还连结了三台pc机；2）记录交换机上每个端口号（每台交换机对应的pc机端口号从左至右分别为f0/1,f0/2,f0/3；交换机与交换机连接处从左到右分别是f0/4,f0/4,f0/5,f0/5）如下图：

2）对交换机进行指令编写，
以下是对每台交换机进行的指令编写内容：
1】首先给每个pc机设置一个IP（从左到右分别为192.168.1.1-9）；
2】根据图中的描述对每台交换机进行指令编写：

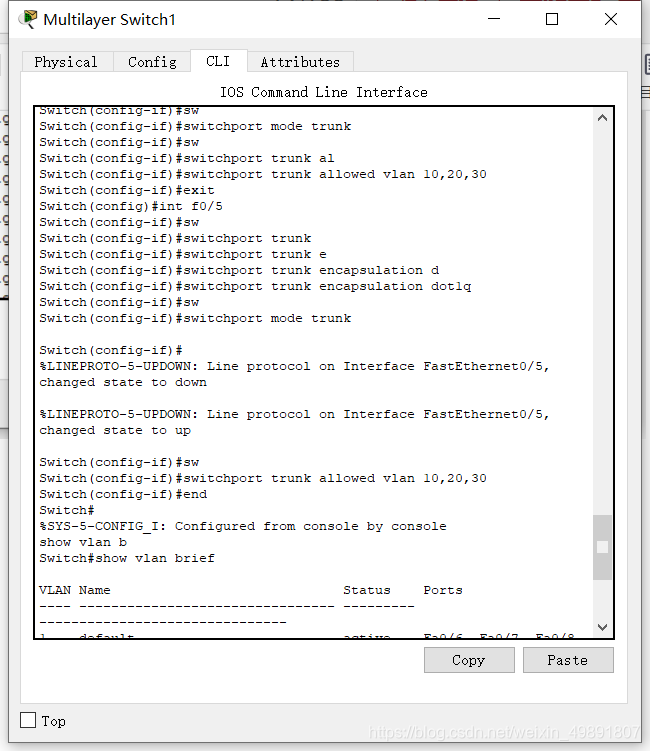

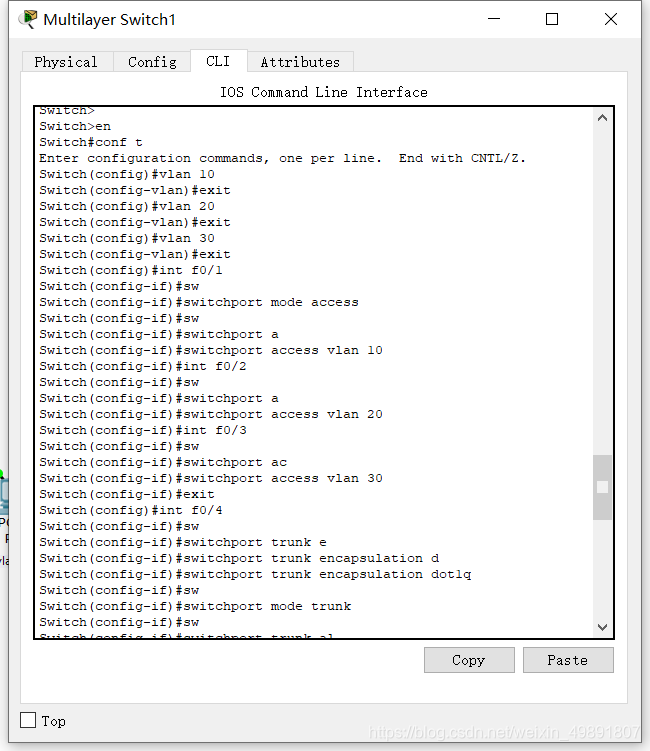

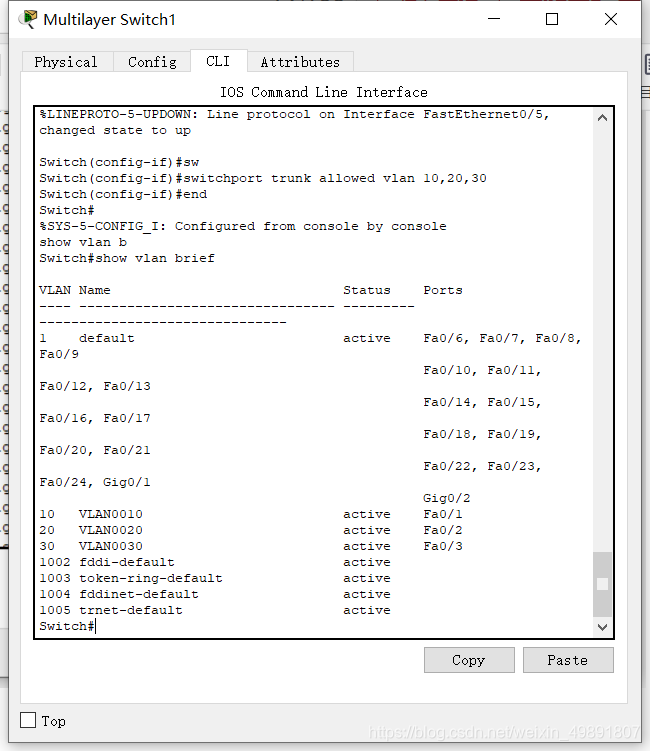

1.下图对SW1连接pc机的端口进行vlan划分，同时对与其他交换机相连的端口创建了trunk模式；

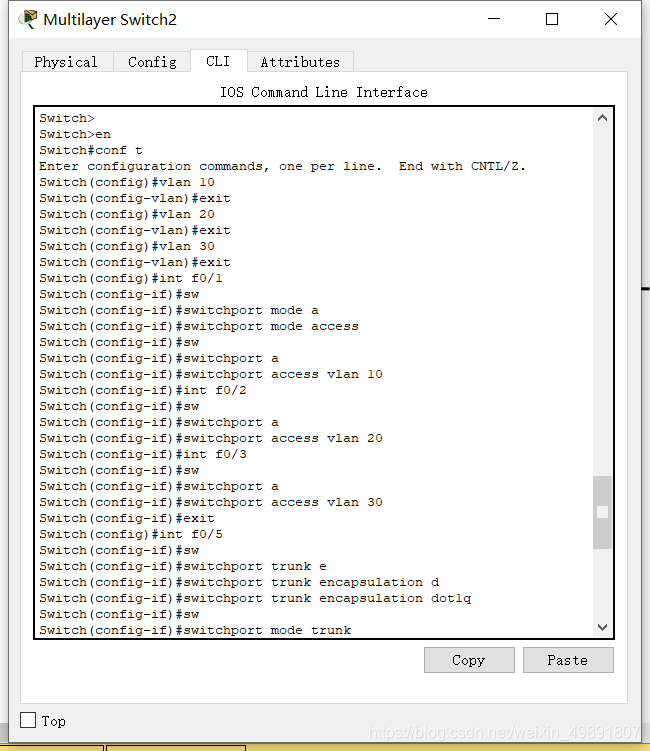

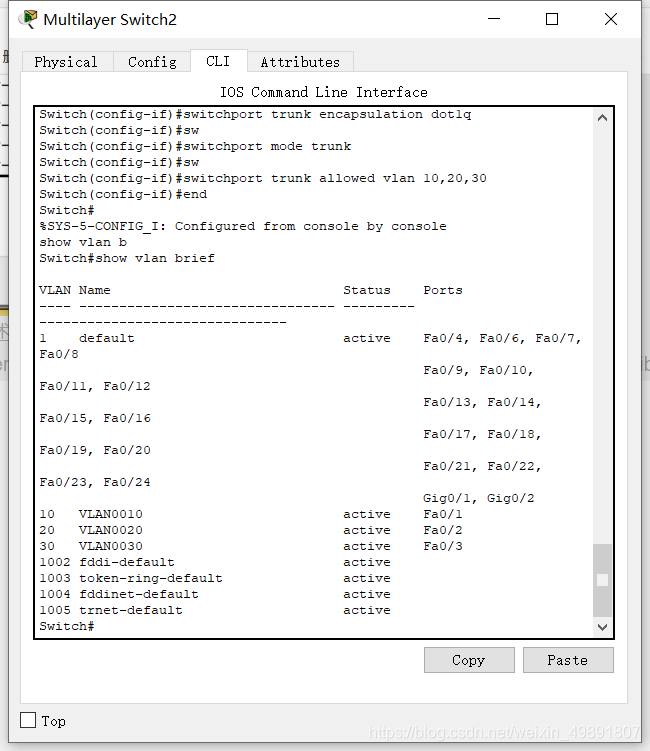

2.下图对SW2连接pc机的端口进行vlan划分，同时对与其他交换机相连的端口创建了trunk模式；

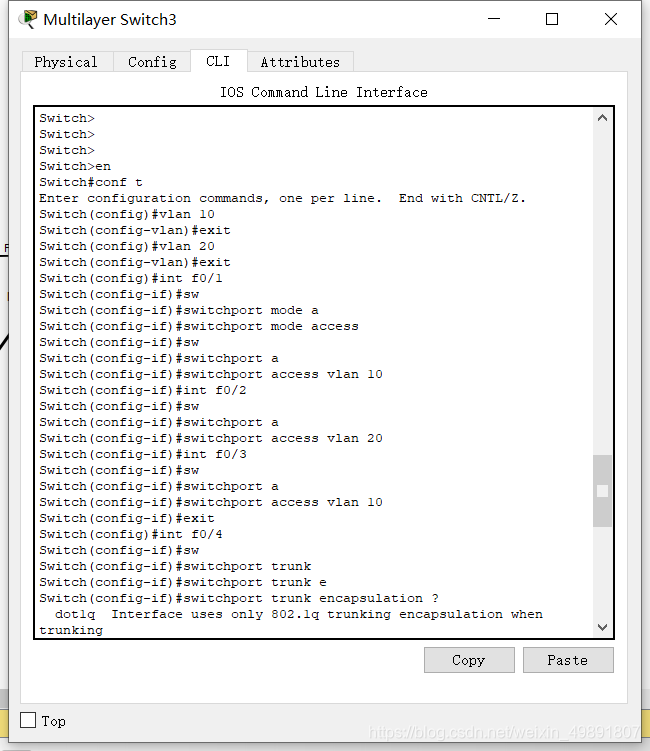

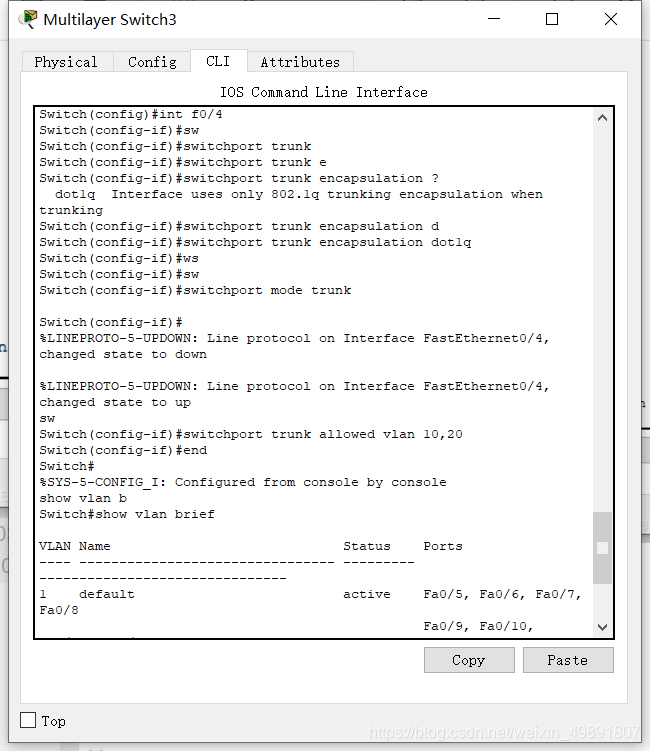

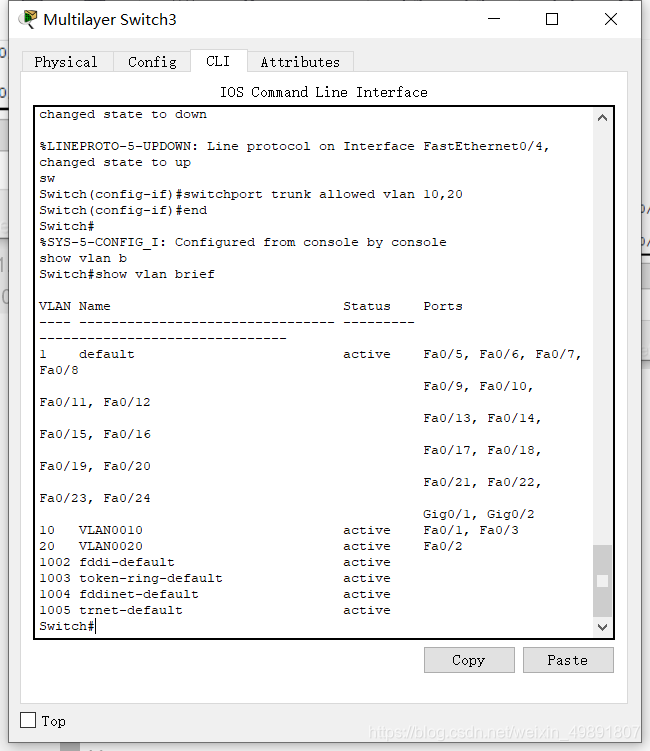

3.下图对SW3连接pc机的端口进行vlan划分，同时对与其他交换机相连的端口创建了trunk模式；


以上是对交换机的所有指令编写情况，下面我们进行验证：

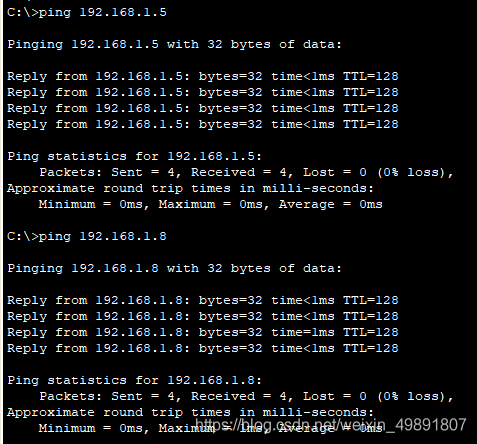

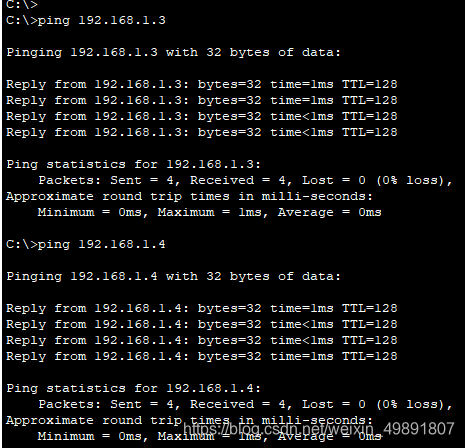

对于vlan10的验证如下图，通过PC0向所有位于vlan10的其他pc机进行通信，结果如下：

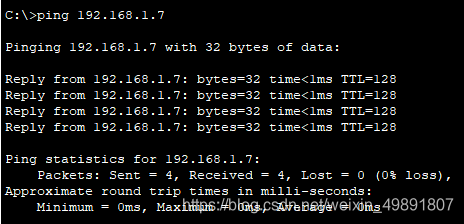

对于vlan20的验证如下图，同过PC1向所有位于vlan20的其他pc机进行通信，结果如下：

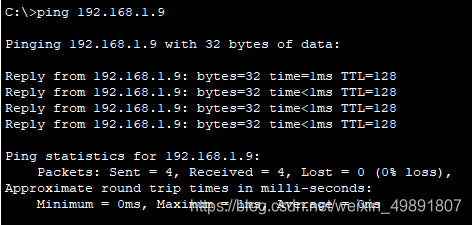

对于vlan20的验证如下图，同过PC5向PC8机进行通信，结果如下：

结果：通过以上可以得出：本图中共划分了三个vlan，分别为vlan10（市场部），vlan20（财务部），vlan30（生产部）；通过对交换机的设置可使每个相同vlan的pc机相互进行通信（即每个部门内互通）。
