六、三层交换机的基本配置

实验目标：

        理解三层交换机的基本原理

        掌握三层交换机物理端口开启路由功能的配置方法

实验背景：

公司现在有一台三层交换机，要求你进行测试，该交换机的三层功能是否工作正常。

技术原理：

###开启路由功能
     Switch(config)#ip routing
###配置三层交换机端口的路由功能
     Switch (config)#interface fastEthernet 0/5
     Switch (config-if)#no switchport
     Switch (config-if)#ip address 192.168.1.1 255.255.255.0
     Switch (config-if)#no shutdown
     Switch (config-if)#end

如果是三层交换机的话，可以用到no switchport此命令。
三层交换机是带有三层路由功能的交换机，也就是这台交换机的端口既有三层路由功能
也具有两层交换机功能，三层交换机端口默认为二层口，如果需要启动三层功能就需要在此端口输入 no switchport命令
如果是二层交换机就不会用到no switchport命令

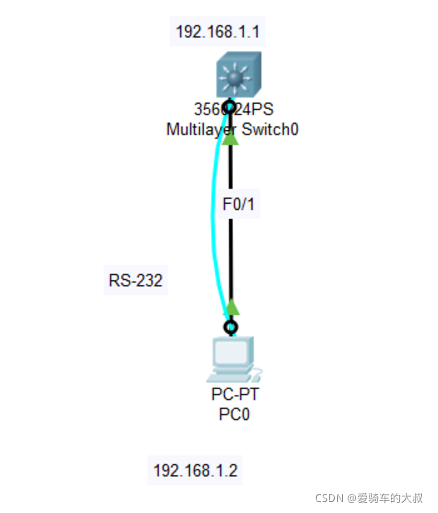

实验设备：

交换机3560 1台，PC 1台，直通线，配置线；



1.配置PC 0

IP地址：192.168.1.2
子网掩码：255.255.255.0

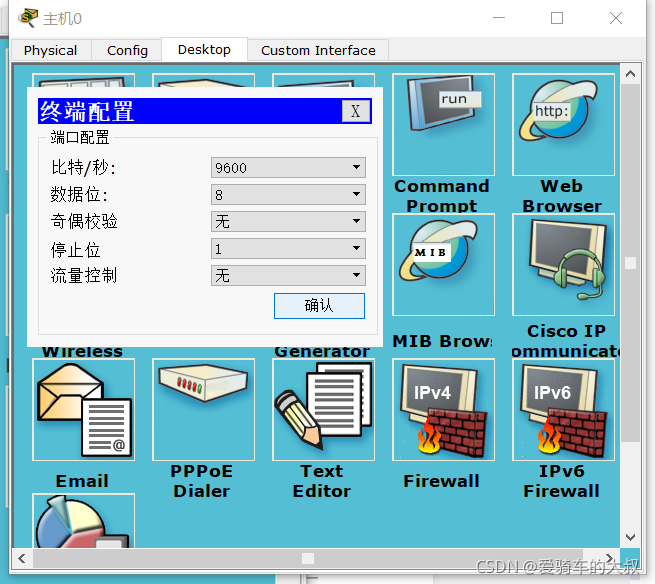

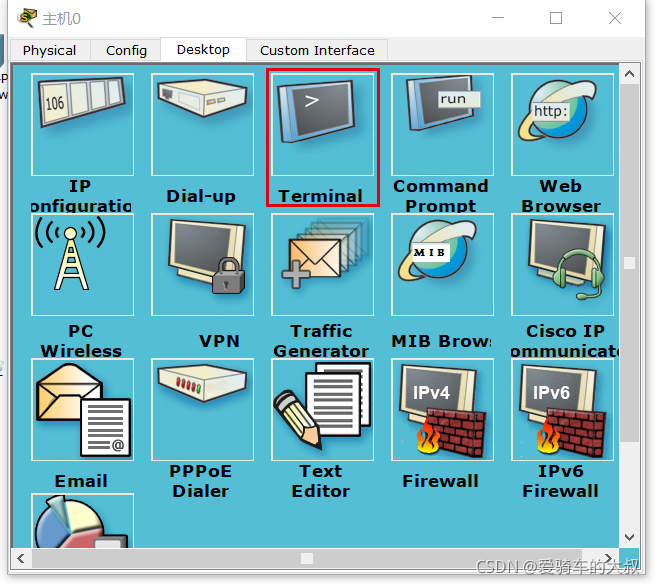

2.通过PC0的Terminal配置交换机



Switch>en
Switch#conf t
Switch(config)#hostname S3560
S3560(config)#ip routing              //开启路由功能
S3560(config)#interface f0/1
S3560(config-if)#no switchport        //该端口启用三层路由功能
S3560(config-if)#ip address 192.168.1.1 255.255.255.0   //配置IP地址
S3560(config-if)#no shutdown          //开启端口
S3560(config-if)#end
S3560#

本实验主要介绍三层交换机的一些基本配置命令。
