三、交换机的Telnet远程登入配置

实验目标：

     掌握采用Telnet方式配置交换机的方法

实验背景：

     第一次在设备机房对交换机进行了初次配置后，你希望以后在办公室或者出差时也可以对设备进行远程管理，现在要在交换机上做适当的配置

技术原理：

1. 配置交换机的管理IP地址（计算机的IP地址与交换机管理IP地址在同一个网段）
2. 在二层交换机中，IP地址仅用于远程登入交换机，对于交换机的运行不是必须
3. 但是若没有配置管理IP地址，则交换机只能采用控制端口console进行本地配置和管理
4. 默认情况下，交换机的多有端口均属于VLAN1，VLAN1是交换机自动创建和管理的
5. 每个VLAN只有一个活动的管理地址，因此对二层交换机设置管理地址之前
6. 首选因选择VALN1接口，然后再利用 IP address 配置命令设置管理IP地址
7. 为Telnet用户配置用户名和登入口令
8. 交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性

switch(config)#line vty 0 4             #表示配置远程登入路线，0-4是远程登入的线路编号
switch(config-line)# login local        #用于打开登入验证功能
switch(config-line)#password 5ijsj      #设置远程登入进入访问的密码

实验步骤：

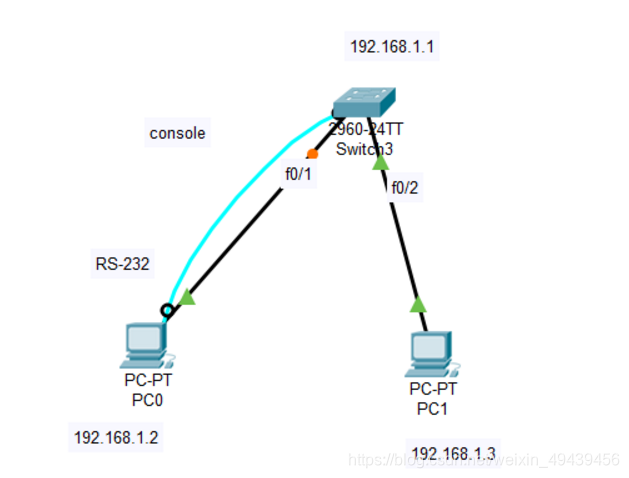

1.1：新建packet Tracer拓扑图

1.2：实验设备：Switch_2960 1台，PC 1台，直连线，配置线

1.3：配置交换机管理IP地址

switch(config)#int vlan 1
seitch(config-if)#ip address “IP” “submask”

1.4：配置用户登入密码

Switch(config)# enable password 123123 设置进入特权模式的密码
Switch(config)# line vty 0 4
Switch(config-line)# password 5ijsj
Switch(config-line)# login

1.5：配置PC０信息和PC１信息

IP地址：192.168.1.2
子网掩码：255.255.255.0
网关：192.168.1.1
DNS:0.0.0.0

／／设置PC1信息：
IP地址：192.168.1.3
子网掩码：255.255.255.0
网关：192.168.1.1
DNS:0.0.0.0

 1.6：点击PC０，选择Terminal进行Switch的配置

配置交换机信息：

Switch>en                            //进入特权模式
Switch#conf  t                       //进入全局配置模式
Switch(config)#enable password 123456
Switch(config)#int vlan 1           (默认交换机的所有端口都在VLAN1中)// 创建并进入VLAN 1的接口视图
Switch(config-if)#ip address 192.168.1.1 255.255.255.0   //在VLAN1接口上配置交换机远程管理的IP地址
Switch(config-if)#no shutdown        //开启接口
Switch(config-if)#exit               //回到全局配置模式
Switch(config)#username ml password 123     //创建用户并设置密码
Switch(config)#line vty 0 4          //进入远程登录用户管理视图，0-4个用户
Switch(config-line)#login           //打开登录认证功能
Switch(config-line)#privilege level 3  //配置远程登录用户的权限为最高级别权限3
Switch(config-line)#end             //退出到特权模式
Switch#show run                     //显示当前交换机配置情况

1.7：验证实验是否成功

进入PC的cmd界面：

ping 192.168.1.1          //成功以后，再做下一步
telnet 192.168.1.1
输入password:123456       //登录成功，进入用户模式
Switch>Enable             //进入特权模式，新版会自动进入特权模式
Switch#

同理，对于PC1，进入cmd界面：

ping 192.168.1.1          //成功以后，再做下一步
telnet 192.168.1.1
输入password:123456       //登录成功，进入用户模式
Switch>Enable             //进入特权模式，新版会自动进入特权模式
Switch#

本次实验主要的目的是为了让大家学会配置交换机的Telnet功能，并通过PC来进行远程登入配置交换机
