STM32 DMA白话释义

最新推荐文章于 2025-04-07 13:55:27 发布
原创 最新推荐文章于 2025-04-07 13:55:27 发布 · 309 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文深入探讨DMA（直接内存访问）技术，它允许外设直接与存储器交互，绕过CPU，提升数据传输效率。重点讲解DMA的优先级机制，包括通道编号、数据传输方向和大小等关键参数。并提供了一个实例，展示如何使用DMA自动将数组数据发送到UART的发送缓冲寄存器，以实现高效的数据通信。

关于DMA

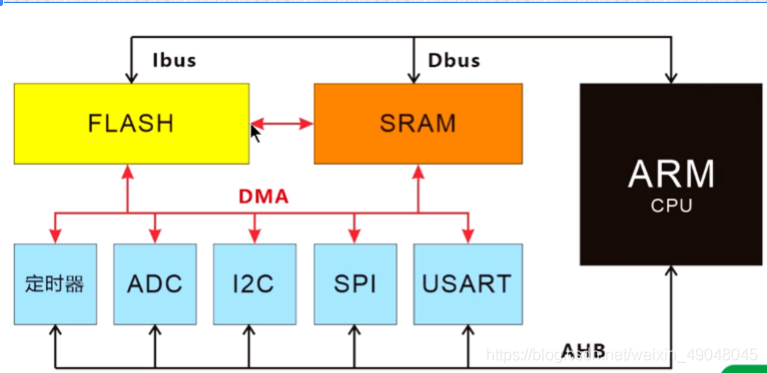

白话解释：去掉中间商赚差价，以往数据处理都必须要经过处理器，现在有一条丝绸之路，可以直接连接外设与外设之间，外设与存储器，存储器与存储器了，提高传输效率
在这里插入图片描述

关于DMA优先级
1.通道编号小优先，DMA1优先
程序

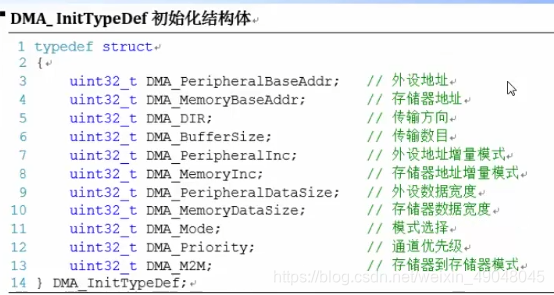

初始化结构体
在这里插入图片描述
解析
数据哪里来，去往哪里？
1.外设地址
2.存储器地址
3.传输方向
数据传多少，单位是什么？
4.传输数目 最大65535
5.外设地址增量模式
6.存储器地址增量模式
7.外设数据宽度（8位16位32位）
8.存储器数据宽度（8位16位32位）
在这里插入图片描述
在这里插入图片描述

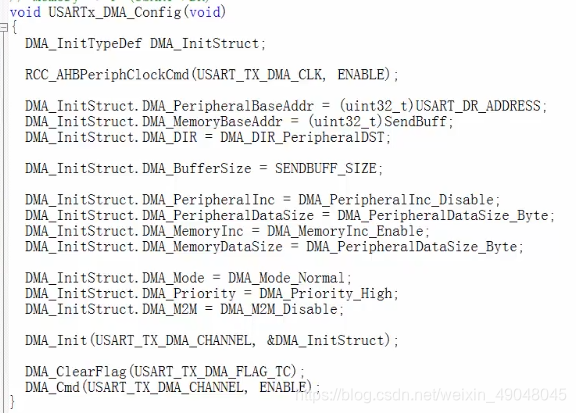

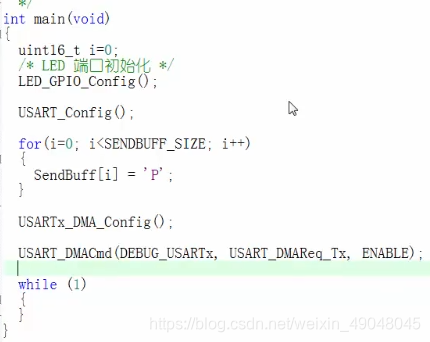

自动将存储器的数组发送到UART的TX发送缓冲寄存器中
程序参考野火
