MDK查看STM32实际输出频率！

最新推荐文章于 2024-11-17 19:03:53 发布
原创 最新推荐文章于 2024-11-17 19:03:53 发布 · 1.7k 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

第一步 程序写入3条代码

void RCC_GetClocksFreq(RCC_ClocksTypeDef* RCC_Clocks);//代码1
RCC_ClocksTypeDef ClockInfo;//代码2
int main（void）
{
RCC_GetClocksFreq(&ClockInfo); //代码3
while（1）；
}
白话解释:返回频率

第二步软件操作
打开仿真调试

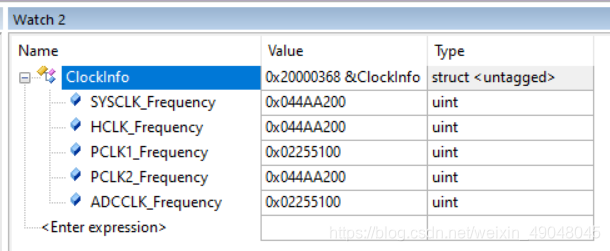

代码3括号内 右键添加watch 状态窗口
在这里插入图片描述
第三步 16进制转换
0x044AA200=72 000 000h在这里插入图片描述

使用debug观察系统时钟频率，并观察延时参数
