vpp SRV6 TE &&GNS3 vpp+frr qcow2镜像制作

vpp SRV6 TE

实验环境：

GNS3 version 2.2.45 官网下载链接 Software | GNS3 ;VPP version 18.10 GNS3提供下载链接，GNS3 VM安装需要vmware workstation

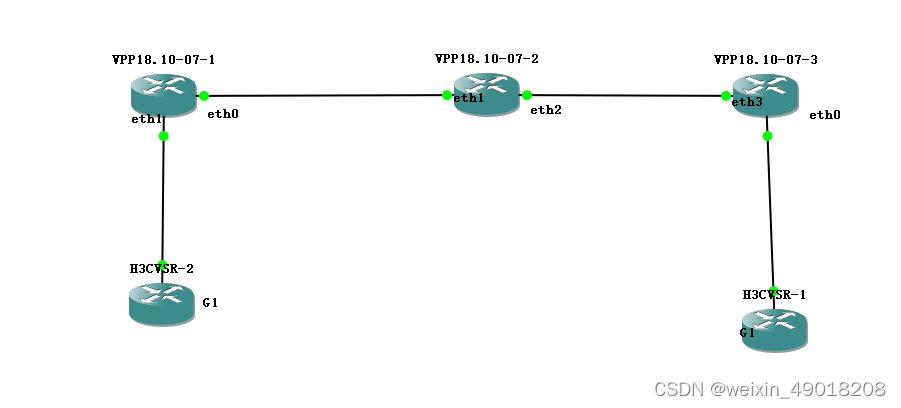

 拓扑：

实验目标：

通过srv6 vsr-2上的ipv4地址和vsr-1上的ip地址可以ping通

实验设计：

vpp-1、vpp-3、vpp-2 ipv6单栈互联，均支持SRV6；

vpp-1 vsr-3 和vsr-1、vsr-2  ipv4互联；

通过静态路由使全网互通（包括loctor prefix）

vpp-1 segment list <vpp-2 END,  VPP-3 END.DT4>，vpp3  segment list <vpp-2 END,  VPP-1 END.DT4>

通过steer+bsid引流

类型	功能	协议	类型
END	表示Endpoint SID，用于标识网络中的某个目的节点（Node）。对应的转发动作（Function）是：更新IPv6 DA，查找IPv6 FIB进行报文转发	IGP	路径SID
END.X	表示三层交叉连接的Endpoint SID，用于标识网络中的某条链路。对应的转发动作是: 更新IPv6 DA，从End.XSID绑定的出接口转发报文	IGP	路径SID
END.DT4	表示PE类型的Endpoint SID，用于标识网络中的某个IPv4 VPN实例对应的转发动作是: 解封装报文，并且查找IPv4 VPN实例路由表转发	BGP	业务SID

实验步骤：

1.vpp添加pci接口

后面安装的vpp2310版本自动添加，不确定那个版本开始支持

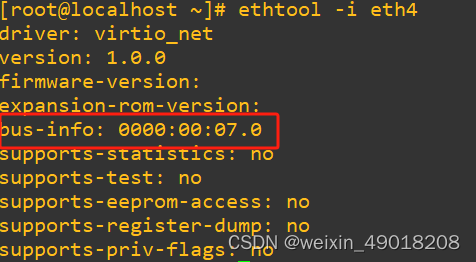

获取pci id

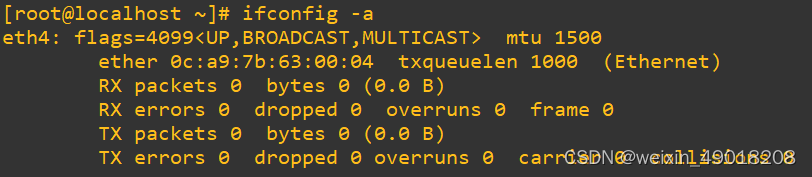

ifconfig -a

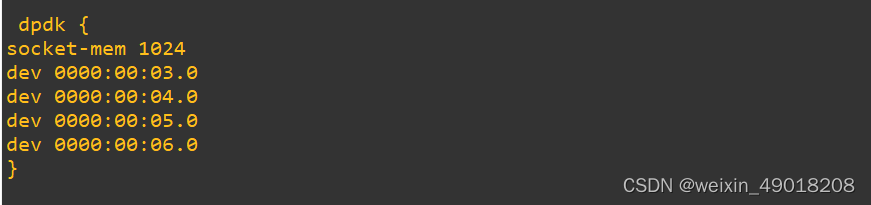

编辑vpp启动配置文件，将PCI接口连接到vpp

[root@localhost ~]# vi /etc/vpp/startup.conf

linux上down掉pci接口，不然无法添加到vpp中

[root@localhost vpp]# ip link set eth0 down

[root@localhost vpp]# ip link set eth1 down

[root@localhost vpp]# ip link set eth2 down

[root@localhost vpp]# ip link set eth3 down

2.启动vpp

[root@localhost ~]# systemctl start vpp

如果先启动vpp未down掉接口，执行 systemctl restart vpp重启vpp

关闭vpp
