1. 中间P节点不支持SRv6

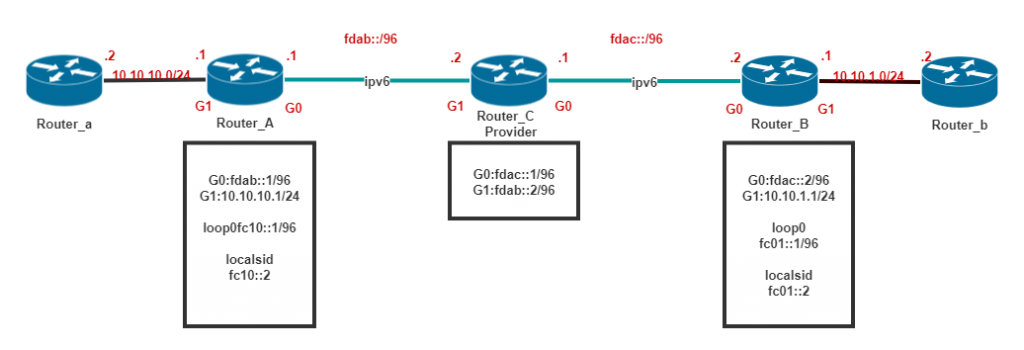

1.1. 拓扑图及概述

VPP中基础命令参考

vpp# show sr localsids
//显示SRv6的本地policy
vpp# show sr policies
//显示SRv6的本地steering
vpp# show sr steering-policies

//删除操作
sr localsid del address fc01::2
//删除操作
sr policy del bsid fe01::1
//删除操作
sr steer l3 10.10.10.0/24 via bsid fe01::1 del

1.2. P设备

set int state G0 up
set int state G1 up
set int ip addr G0 fdac::1/96
set int ip addr G1 fdab::2/96
#配置关于loop口的路由
ip route add fc10::/96 via fdab::1
ip route add fc01::/96 via fdac::2

1.3. PE-A设备

set int state G0 up
set int state G1 up
set int ip addr G0 fdab::1/96
set int ip addr G1 10.10.10.1/24
loopback create-interface
set interface state loop0 up
set interface ip address loop0 fc10::1/96

#设置默认路由
ip route add ::/0 via fdab::2

#设置srv6配置项
sr localsid address fc10::2 behavior end.dx4 G1 10.10.10.2
sr policy add bsid fe10::1 next fc01::2
sr steer l3 10.10.1.0/24 via bsid fe10::1

ping fdab::2
