C++ UML类图

面向对象设计主要就是使用UML的类图，类图用于描述系统中所包含的类以及它们之间的相互关系，帮助人们简化对系统的理解，它是系统分析和设计阶段的重要产物，也是系统编码和测试的重要模型依据。下面基于C++这门语言给大家讲一下UML类图的画法。

类的UML画法

类（class / struct）封装了数据和行为，是面向对象的重要组成部分，它是具有相同属性、操作、关系的对象集合的总称。在系统中，每个类都具有一定的职责，职责指的是类要完成什么样子的功能，要承担什么样子的义务。一个类可以有多种职责，但是设计得好的类一般只有一种职责。比如，我现在定义了猎人类：

class Hunter
{
public:
    int m_age = 32;
    static int m_times;
    string getName()
    {
        return m_name;
    }

    void setName(string name)
    {
        m_name = name;
    }

    void goHunting()
    {
        aiming();
        shoot();
    }
    static void saySorry()
    {
        string count = to_string(m_times);
        cout << "Say sorry to every animal " + count + " times!" << endl;
    }

protected:
    string m_name = "Jack";
    void aiming()
    {
        cout << "使用" + m_gunName + "瞄准猎物..." << endl;
    }

private:
    string m_gunName = "AK-47";
    void shoot()
    {
        cout << "使用" + m_gunName + "射击猎物..." << endl;
    }
};
int Hunter::m_times = 3;

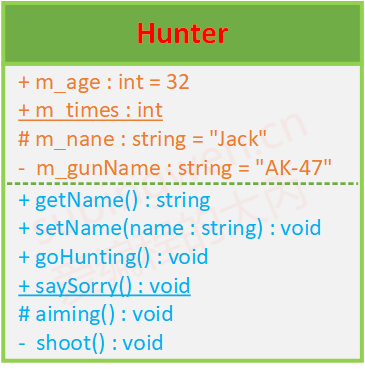

上面这个类对应的类图应该是这样的：

可以看到该图分为上中下三部分：上层是类名，中间层是属性（类的成员变量），下层是方法（类的成员函数）。

可见性：+ 表示public、# 表示protected、- 表示private、__(下划线)表示static

属性的表示方式：【可见性】【属性名称】:【类型】= { 缺省值，可选 }

方法的表示方式：【可见性】【方法名称】(【参数名 : 参数类型，……】）:【返回值类型】

如果我们定义的类是一个抽象类（
