4_怎么看原理图之协议类接口之SPI笔记

        SPI（Serial Peripheral Interface）是一种同步串行通信协议，通常用于在芯片之间传输数据。SPI协议使用四根线进行通信：主设备发送数据（MOSI），从设备发送数据（MISO），时钟信号（SCLK）和片选信号NSS（CS）。

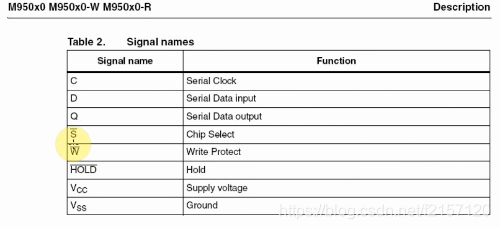

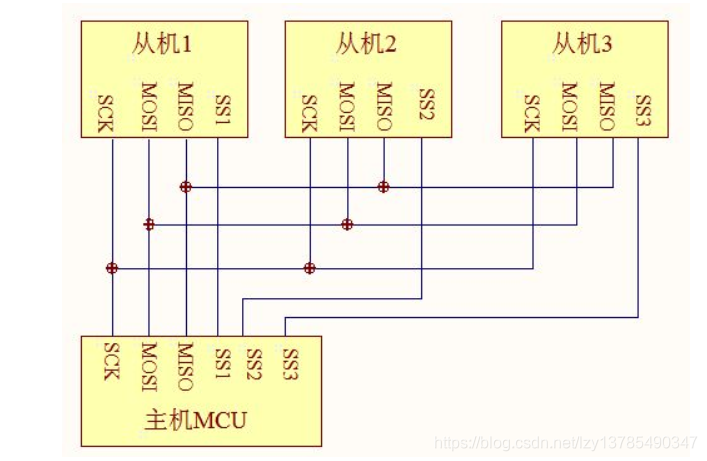

（1）NSS：从设备选择信号线，常称为片选信号线，当有多个SPI从设备与SPI主机相连时，设备的其他信号线SCK、MOIS及MISO同时并联到相同的SPI总线上，即无论有多少个从设备，都共同使用这3条总线，而每个从设备都有独立的一条NSS信号线，本信号线独占主机的一个引脚，即有多少个从设备，就有多少条片选线。SPI协议使用NSS信号线来寻址，当主机要选择从设备时，把该从设备的NSS信号线设置为低电平，该从设备即被选中，即片选有效，主机便开始与被选中的从机通信。所以SPI通信以NSS线置低电平为开始信号，以NSS线被拉高作为结束信号。

（2）SCK：时钟信号线，用于通信数据同步。它由通信主机产生，决定了通信速率，两个设备之间通信时，通信速率受限于低速设备。

（3）MOSI：主设备发送，从设备接收。

（4）MISO：主设备接收，从设备发送。
