keil软件程序调试学习笔记

1、写在前面

软件：keil 5

系统：win11

2、调试步骤

2.1 打开keil并打开一个工程文件

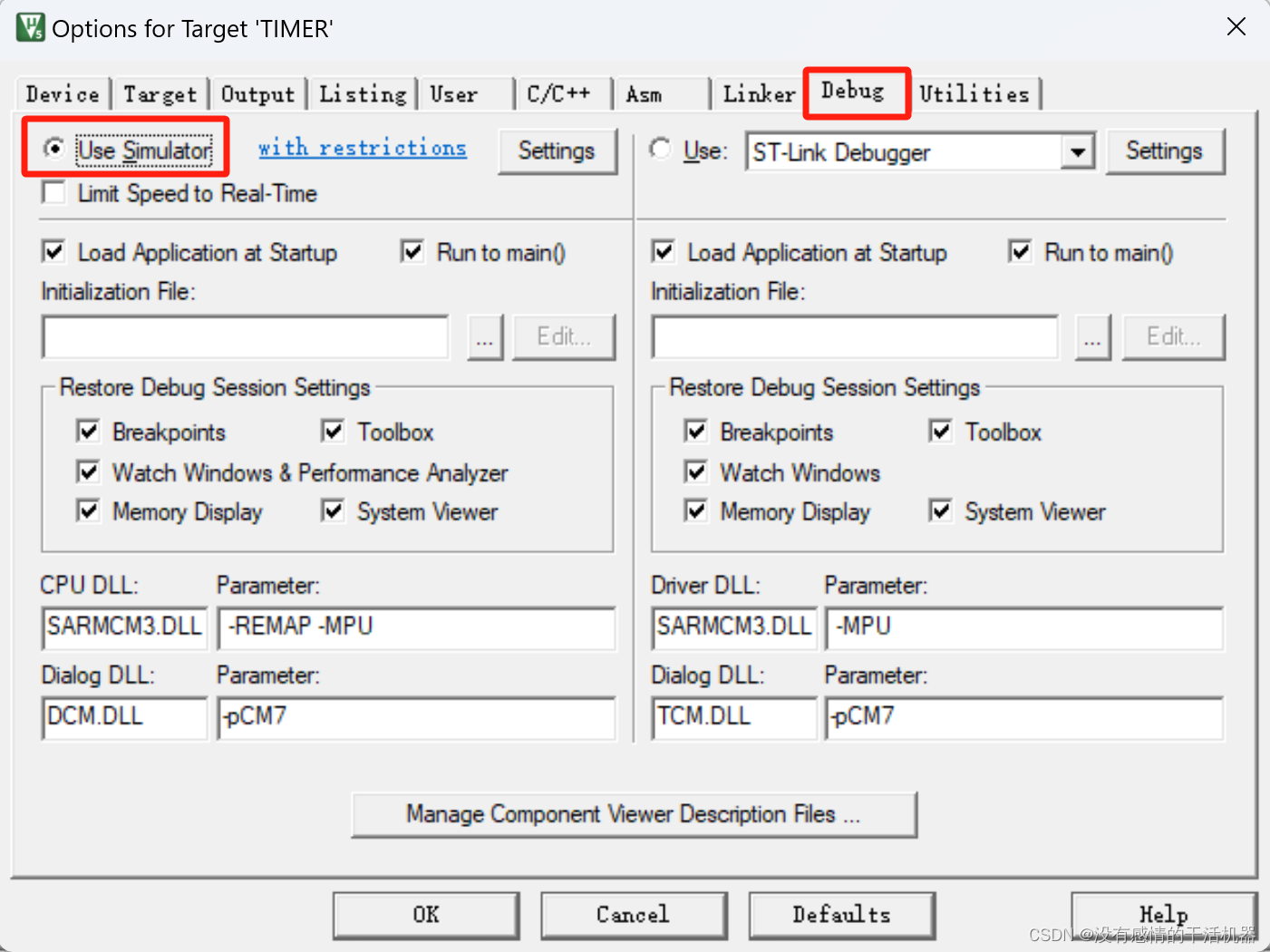

点击“魔术棒”按钮，进入设置，选择“Debug”，选择“Use Simulator”，最后“ok”关闭该对话框。

注：这里使用的是模拟器/仿真器去调试，没有在真实的硬件上调试

2.2 点击“开始/结束调试”按钮，程序进入正常的调试模式运行

这时程序不会自动运行，需要我们点击下一步按钮才会一步步执行。

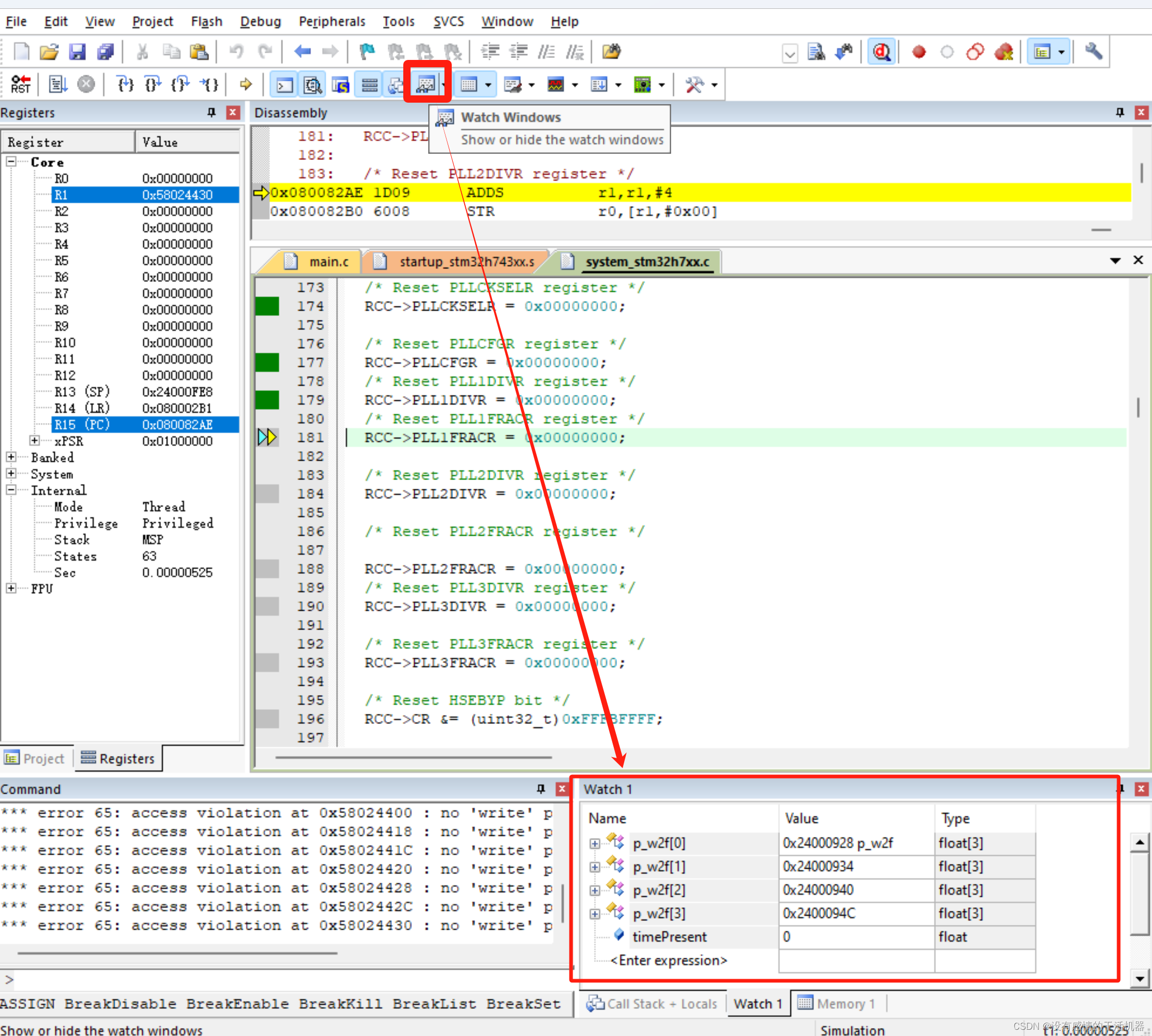

点击这个watch按钮，选择一个查看窗口，watch1、watch2都可以，在这个watch里面可以添加想要查看的变量，怎么添加？可以输入变量的name回车，也可以在程序内选中变量右键添加到watch，下图中我添加了5个变量

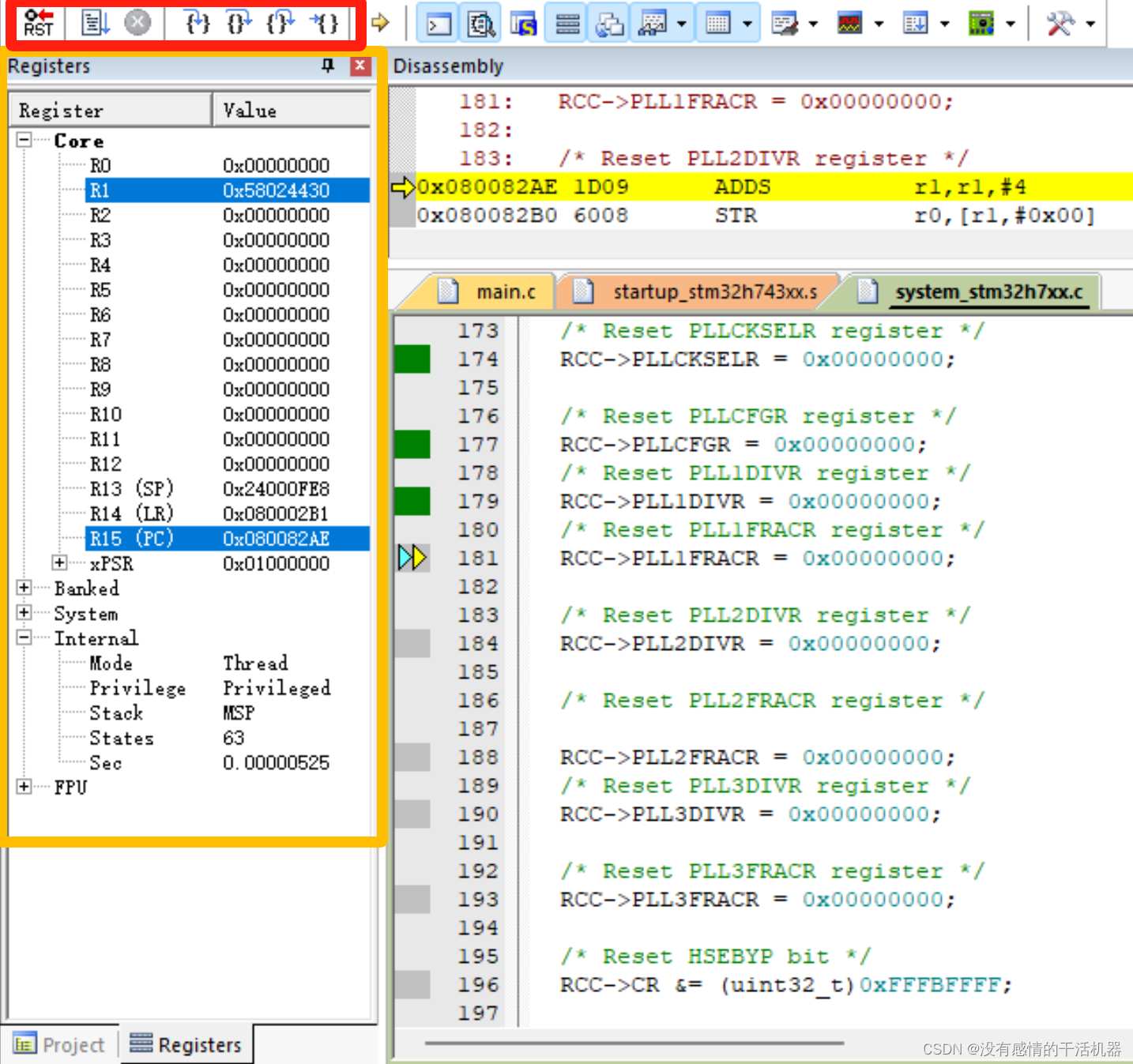

2.3 调试界面说明

黄框是寄存器变量值，可以随时查看寄存器值是否正确

红框是调试操作按钮：

        第一个RST是reset：复位按钮，程序进行复位操作

        第二个是run：运行按钮，程序执行连续运行操作，可以加断点调试

        第三个×是stop：停止运行按钮，就是字面意思

        最后四个都是单步运行按钮，但有所不同，可以参照图形符号理解记忆

        第四个是：步进按钮，进入函数单步运行

        第五个是：步越按钮，不进入函数直接执行函数并进入下一步

        第六个是：跳出当前函数按钮

        第七个是：运行到光标处按钮，调试中断的最佳方式：1) 光标指到要停处；2) 按该按钮

注：断点连续执行方式：1) 设置断点；2) 按第二个run按钮
