1. 总览

Silicon Labs的Zigbee解决方案包括三个部分：

• SoC和模块
• 软件开发套件
• 开发工具

2. SoC和模块

你可以从Silicon Labs的官方网站了解到，Mighty Gecko系列的SoC和模块用于Zigbee应用。Mighty Gecko是Gecko家族中最强大的芯片。它支持Zigbee，蓝牙，Thread，私有技术。

2.1. SoCs

SoC 系列	MCU 内核	频段	闪存大小（KB）	内存大小（KB）
EFR32MG21	ARM Cortex-M33	2.4GHz	512/768/1024	64/96
EFR32MG12	ARM Cortex-M4	2.4GHZ/Sub-GHz	1024	128/256
EFR32MG13	ARM Cortex-M4	2.4GHZ/Sub-GHz	512	64

2.2. 模块

使用模块的好处在于，无需再进行认证，可以节省大量的时间，例如FCC，CE，ISED等。

模块 系列	MCU 内核	频段	闪存大小（KB）	内存大小（KB）
MGM210 Series	ARM Cortex-M33	2.4GHz	1024	96
MGM12 Series	ARM Cortex-M4	2.4GHz	1024	256
MGM13 Series	ARM Cortex-M4	2.4GHz	1024	256

2.3. 框图

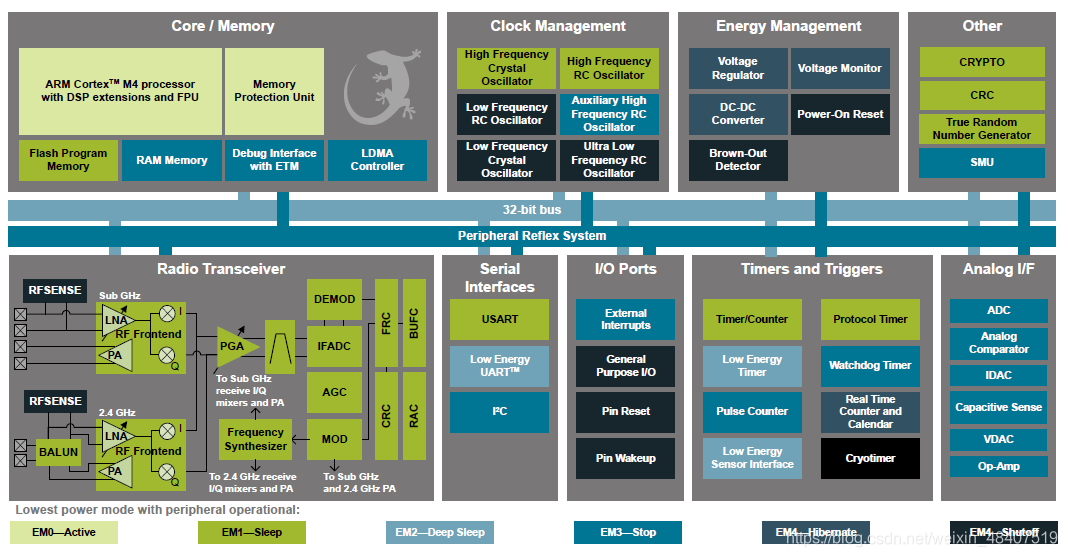

下面是EFR32MG12系列SoC的框图。

SoC可以在6种不同的功耗模式下工作。从最大功耗到最低功耗：

• EM0 - Active
• EM1 - Sleep
• EM2 - Deep Sleep
• EM3 - Stop
• EM4 - Hibernate
• EM4 - Shutoff

注意:

1. 在该图中，每个功能块都用一个颜色标记，该颜色表示该功能块能工作的最低能量模式。在EmberZnet中，Zigbee协调器和路由器始终在EM0下工作，因为它们始终由主电源供电。Zigbee睡眠终端设备在EM2或EM4（休眠）模式下工作。
2. SoC中集成了高频RC振荡器（HFRCO）和低频RC振荡器（LFRCO）。对于Zigbee应用，必须连接一个HFXO时钟，因为无线电需要高精度的高频时钟才能工作，但它们仍可以将LFRCO用于外围设备。
