文章目录

一、硬件初始化

本次例程使用的外设是SPI0, DMA1-CH5，IO口使用情况如下：

IO定义
PA5SPI0-SCK 时钟
PA7SPI0-MOSI SPI发送
PB10LCD-RES 复位，低电平使能
PB11LCD-DC 数据/命令选择，低电平命令，高电平数据
PB12LCD-CS 片选，低电平使能
PB13LCD-BK 背光，悬空/高电平使能, 接地关闭

代码如下：

GPIO初始化

static void GPIO_Config(void)
{
    rcu_periph_clock_enable(RCU_GPIOA);
    rcu_periph_clock_enable(RCU_GPIOB);
    /* configure SPI0 GPIO */
    gpio_af_set(GPIOA, GPIO_AF_5, GPIO_PIN_5 | GPIO_PIN_7);
    gpio_mode_set(GPIOA, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_5 | GPIO_PIN_7);
    gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_5 | GPIO_PIN_7);

	/* set BackUp RES CS DC as GPIO*/
    gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_14 | GPIO_PIN_11 | GPIO_PIN_10 | GPIO_PIN_12);
    gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_14 | GPIO_PIN_11 | GPIO_PIN_10 | GPIO_PIN_12);

	gpio_bit_set(GPIOB,GPIO_PIN_12);
}

DMA配置初始化

static void DMA_Config(void)
{
	rcu_periph_clock_enable(RCU_DMA1);
    dma_single_data_parameter_struct dma_init_struct;

    /* configure SPI0 transmit DMA */
    dma_deinit(DMA1, DMA_CH5);

    dma_init_struct.periph_addr  		= (uint32_t)&SPI_DATA(SPI0);
    dma_init_struct.memory0_addr 		= (uint32_t)spi0_send_array; // 自己定义一个数组，用来储存发往LCD的数据
    dma_init_struct.direction    		= DMA_MEMORY_TO_PERIPH;
    dma_init_struct.priority            = DMA_PRIORITY_HIGH;
    dma_init_struct.number              = LCD_BUFFER_SIZE;
    dma_init_struct.periph_inc          = DMA_PERIPH_INCREASE_DISABLE;
    dma_init_struct.memory_inc          = DMA_MEMORY_INCREASE_ENABLE;
    dma_init_struct.circular_mode       = DMA_CIRCULAR_MODE_DISABLE;
	dma_init_struct.periph_memory_width = DMA_PERIPH_WIDTH_8BIT;

	dma_single_data_mode_init(DMA1, DMA_CH5, &dma_init_struct);
	dma_channel_subperipheral_select(DMA1, DMA_CH5, DMA_SUBPERI3);
}

SPI外设配置初始化

static void SPI_Config(void)
{
	rcu_periph_clock_enable(RCU_SPI0);
    spi_parameter_struct spi_init_struct;

    /* configure SPI0 parameter */
    spi_init_struct.trans_mode  		 = SPI_TRANSMODE_FULLDUPLEX;
    spi_init_struct.device_mode 		 = SPI_MASTER;
    spi_init_struct.frame_size           = SPI_FRAMESIZE_8BIT;
    spi_init_struct.clock_polarity_phase = SPI_CK_PL_LOW_PH_1EDGE;
    spi_init_struct.nss         		 = SPI_NSS_HARD;
    spi_init_struct.prescale             = SPI_PSC_2;
    spi_init_struct.endian               = SPI_ENDIAN_MSB;
    spi_init(SPI0, &spi_init_struct);

	spi_enable(SPI0);
    spi_dma_enable(SPI0, SPI_DMA_TRANSMIT);
}

调用这个函数初始化GPIO，SPI和DMA

void SPI_Init(void)
{
		GPIO_Config();
		DMA_Config();
		SPI_Config();
}

注意事项

有以下几点配置时需要注意下，

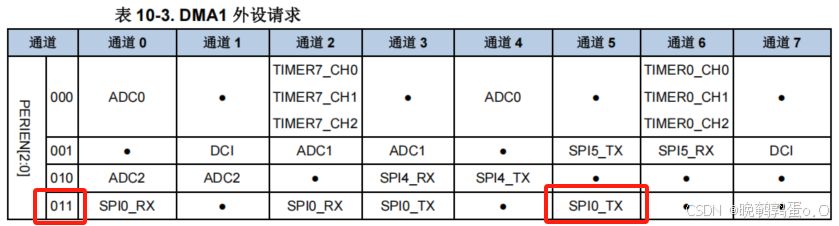

GD324Fxx用户手册 DMA1外设请求
这里对应以下这段代码，DMA_SUBPERI3 对应表格左侧的通道3，截自GD32F4xx 用户手册 v3.0

dma_channel_subperipheral_select(DMA1, DMA_CH5, DMA_SUBPERI3);

在这里插入图片描述

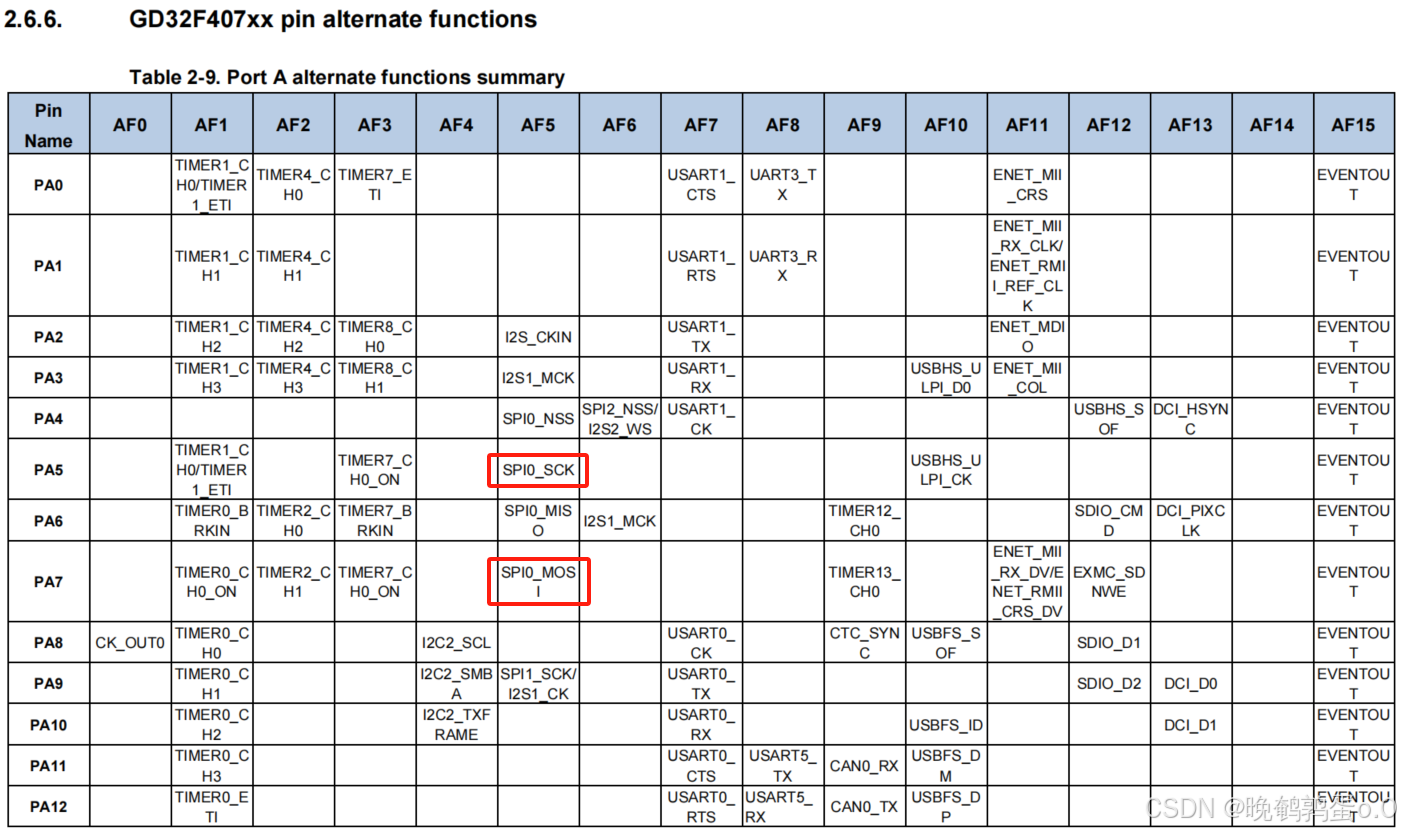

IO的复用设置，对应上图，截自GD32F407xx 数据手册 v2.8

gpio_af_set(GPIOA, GPIO_AF_5, GPIO_PIN_5 | GPIO_PIN_7);

二、屏幕初始化

屏幕使用的是 “1.44寸TFT彩屏 不焊针” 这一项，购买链接如下
TFT-LCD 1.44寸 ST7735 淘宝链接

使用时还要注意连接屏幕的杜邦线不要太长，否则对SPI信号有影响导致通信不稳定。

屏幕复位

这里移植了RT-Thread，使用的是系统延时

void ST7735_Reset(void)
{
  LCD_RES_L;
  rt_thread_mdelay(150);
  LCD_RES_H;
  rt_thread_mdelay(150);
}

向屏幕发送数据

void st7735_dma_write(uint8_t *data,uint16_t len)
{
		dma_flag_clear(DMA1, DMA_CH5, DMA_FLAG_FTF);
		dma_channel_disable(DMA1, DMA_CH5);

		dma_memory_address_config(DMA1, DMA_CH5,DMA_MEMORY_0,(rt_uint32_t)data);
		dma_transfer_number_config(DMA1, DMA_CH5,len);

		dma_channel_enable(DMA1, DMA_CH5);
		while(dma_flag_get(DMA1, DMA_CH5, DMA_FLAG_FTF) == RESET)	{}
}

void st7735_write(uint8_t data)
{
	while(RESET == spi_i2s_flag_get(SPI0, SPI_FLAG_TBE))	{}
	spi_i2s_data_transmit(SPI0, data);
	while(RESET == spi_i2s_flag_get(SPI0, SPI_FLAG_RBNE))	{}
	spi_i2s_data_receive(SPI0);
}

void Lcd_WriteIndex(uint8_t cmd)
{
    LCD_DC_L;
    LCD_CS_L;
	st7735_write(cmd);
	LCD_CS_H;
}

void Lcd_WriteData(uint8_t data)
{
	LCD_DC_H;
	LCD_CS_L;
	st7735_write(data);
	LCD_CS_H;
}

uint8_t LCD_DMA_WriteData_16Bit(uint8_t *data,uint16_t len)
{
	LCD_DC_H;
	LCD_CS_L;
	st7735_dma_write(data,len);
	LCD_CS_H;
}

屏幕初始化

void ST7735_Init(void)
{
	//Reset before LCD Init.
	ST7735_Reset();

	//LCD Init For 1.44Inch LCD Panel with ST7735R.
	Lcd_WriteIndex(0x11);//Sleep exit
	rt_thread_mdelay(120);

	//ST7735R Frame Rate
	Lcd_WriteIndex(0xB1);
	Lcd_WriteData(0x01);
	Lcd_WriteData(0x2C);
	Lcd_WriteData(0x2D);

	Lcd_WriteIndex(0xB2);
	Lcd_WriteData(0x01);
	Lcd_WriteData(0x2C);
	Lcd_WriteData(0x2D);

	Lcd_WriteIndex(0xB3);
	Lcd_WriteData(0x01);
	Lcd_WriteData(0x2C);
	Lcd_WriteData(0x2D);
	Lcd_WriteData(0x01);
	Lcd_WriteData(0x2C);
	Lcd_WriteData(0x2D);

	Lcd_WriteIndex(0xB4); //Column inversion
	Lcd_WriteData(0x07);

	//ST7735R Power Sequence
	Lcd_WriteIndex(0xC0);
	Lcd_WriteData(0xA2);
	Lcd_WriteData(0x02);
	Lcd_WriteData(0x84);
	Lcd_WriteIndex(0xC1);
	Lcd_WriteData(0xC5);

	Lcd_WriteIndex(0xC2);
	Lcd_WriteData(0x0A);
	Lcd_WriteData(0x00);

	Lcd_WriteIndex(0xC3);
	Lcd_WriteData(0x8A);
	Lcd_WriteData(0x2A);
	Lcd_WriteIndex(0xC4);
	Lcd_WriteData(0x8A);
	Lcd_WriteData(0xEE);

	Lcd_WriteIndex(0xC5); //VCOM
	Lcd_WriteData(0x0E);

	Lcd_WriteIndex(0x36); //MX, MY, RGB mode
	Lcd_WriteData(0xC8);

	//ST7735R Gamma Sequence
	Lcd_WriteIndex(0xe0);
	Lcd_WriteData(0x0f);
	Lcd_WriteData(0x1a);
	Lcd_WriteData(0x0f);
	Lcd_WriteData(0x18);
	Lcd_WriteData(0x2f);
	Lcd_WriteData(0x28);
	Lcd_WriteData(0x20);
	Lcd_WriteData(0x22);
	Lcd_WriteData(0x1f);
	Lcd_WriteData(0x1b);
	Lcd_WriteData(0x23);
	Lcd_WriteData(0x37);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x07);
	Lcd_WriteData(0x02);
	Lcd_WriteData(0x10);

	Lcd_WriteIndex(0xe1);
	Lcd_WriteData(0x0f);
	Lcd_WriteData(0x1b);
	Lcd_WriteData(0x0f);
	Lcd_WriteData(0x17);
	Lcd_WriteData(0x33);
	Lcd_WriteData(0x2c);
	Lcd_WriteData(0x29);
	Lcd_WriteData(0x2e);
	Lcd_WriteData(0x30);
	Lcd_WriteData(0x30);
	Lcd_WriteData(0x39);
	Lcd_WriteData(0x3f);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x07);
	Lcd_WriteData(0x03);
	Lcd_WriteData(0x10);

	Lcd_WriteIndex(0x2a);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x7f);

	Lcd_WriteIndex(0x2b);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x9f);

	Lcd_WriteIndex(0xF0); //Enable test command
	Lcd_WriteData(0x01);
	Lcd_WriteIndex(0xF6); //Disable ram power save mode
	Lcd_WriteData(0x00);

	Lcd_WriteIndex(0x3A); //65k mode
	Lcd_WriteData(0x05);

	Lcd_WriteIndex(0x29);//Display on
	LCD_BK_H;
}

显示函数

// 设置lcd显示区域，在此区域写点数据自动换行
void Lcd_SetRegion(uint16_t x_start,uint16_t y_start,uint16_t x_end,uint16_t y_end)
{
	Lcd_WriteIndex(0x2a);
	Lcd_WriteData(0x00);
	Lcd_WriteData(x_start+2);
	Lcd_WriteData(0x00);
	Lcd_WriteData(x_end+2);

	Lcd_WriteIndex(0x2b);
	Lcd_WriteData(0x00);
	Lcd_WriteData(y_start+3);
	Lcd_WriteData(0x00);
	Lcd_WriteData(y_end+3);

	Lcd_WriteIndex(0x2c);
}

// 设置lcd显示起始点
void Lcd_SetXY(uint16_t x,uint16_t y)
{
  	Lcd_SetRegion(x,y,x,y);
}

// 画一个点
void Gui_DrawPoint(uint16_t x,uint16_t y,uint16_t Data)
{
	uint8_t data[2];
	data[0] = Data>>8;
	data[1] = Data&0xFF;
	Lcd_SetRegion(x,y,x + 1,y + 1);
	LCD_DMA_WriteData_16Bit(data,2);
}

// 全屏清屏函数，填充颜色Color
void Lcd_Clear(uint16_t Color)
{
	unsigned int i,m;
	Lcd_SetRegion(0,0,ST7735_WIDTH - 1,ST7735_HEIGHT - 1);
	Lcd_WriteIndex(0x2C);
	for(i = 0;i < LCD_BUFFER_SIZE;i = i + 2)
	{
		spi0_send_array[i] = Color>>8;
		spi0_send_array[i+1] = Color&0xFF;
	}
	LCD_DMA_WriteData_16Bit(spi0_send_array,LCD_BUFFER_SIZE);
}

参数定义

// 屏幕参数定义
#define ST7735_WIDTH  128
#define ST7735_HEIGHT 128
#define LCD_BUFFER_SIZE (ST7735_WIDTH * ST7735_HEIGHT * 2) // RGB565格式

// 颜色宏定义
#define ST7735_BLACK   0x0000
#define ST7735_BLUE    0x001F
#define ST7735_RED     0xF800
#define ST7735_GREEN   0x07E0
#define ST7735_CYAN    0x07FF
#define ST7735_MAGENTA 0xF81F
#define ST7735_YELLOW  0xFFE0
#define ST7735_WHITE   0xFFFF

#define SPI0_SCK_PIN	GPIO_PIN_5	// SPI时钟线
#define SPI0_MOSI_PIN	GPIO_PIN_7	// SPI发送

#define LCD_RES_PIN		GPIO_PIN_10	// 复位，低电平使能
#define LCD_DC_PIN		GPIO_PIN_11	// 数据/命令选择，低电平命令，高电平数据
#define LCD_CS_PIN		GPIO_PIN_12	// 片选，低电平使能
#define LCD_BK_PIN 		GPIO_PIN_14 // 背光，悬空使能, 接地关闭，默认上拉至3.3V

#define LCD_PORT	GPIOB
#define SPI0_PORT	GPIOA

// GPIO输出高低电平宏定义
#define SPI_SCK_H	gpio_bit_set(SPI0_PORT,SPI0_SCK_PIN)
#define SPI_SCK_L	gpio_bit_reset(SPI0_PORT,SPI0_SCK_PIN)

#define SPI_SDA_H	gpio_bit_set(SPI0_PORT,SPI0_MOSI_PIN)
#define SPI_SDA_L	gpio_bit_reset(SPI0_PORT,SPI0_MOSI_PIN)

#define LCD_RES_H	gpio_bit_set(LCD_PORT,LCD_RES_PIN)
#define LCD_RES_L	gpio_bit_reset(LCD_PORT,LCD_RES_PIN)


#define LCD_RES_H	gpio_bit_set(LCD_PORT,LCD_RES_PIN)
#define LCD_RES_L	gpio_bit_reset(LCD_PORT,LCD_RES_PIN)

#define LCD_CS_H	gpio_bit_set(LCD_PORT,LCD_CS_PIN)
#define LCD_CS_L	gpio_bit_reset(LCD_PORT,LCD_CS_PIN)

#define LCD_DC_H	gpio_bit_set(LCD_PORT,LCD_DC_PIN)
#define LCD_DC_L	gpio_bit_reset(LCD_PORT,LCD_DC_PIN)

#define LCD_BK_H	gpio_bit_set(LCD_PORT,LCD_BK_PIN)
#define LCD_BK_L	gpio_bit_reset(LCD_PORT,LCD_BK_PIN)

总结

本文介绍了GD32F407VET6单片机基于rt-thread nano如何驱动TFT-LCD屏幕 ST7735，GD32和STM32使用SPI时还是有不小的差别，希望这篇文章能给大家带来帮助，需要代码也可以留言。

03.立创梁山派GD32移植TFT-LCD屏幕，软硬件SPI的实现
lbm666666的博客
05-20 2057
根据项目需求，需要实现显示二维码识别后的结果，显示菜单等功能，因此需要移植屏幕，我选用的是1.8寸的LCD屏幕，采用SPI通信协议，共8个引脚，参考商家给出的中景园stm32例程和手册，将屏幕移植到GD32上。LCD屏幕的外观如图引脚定义如图SPI（Serial Peripheral Interface）是一种同步串行通信协议，用于在微控制器和外部设备之间进行数据传输。它由一个主设备（通常是微控制器MCU）和一个或多个从设备组成，即一主多从模式。
【天空星GD32F407VET6移植FreeRTOS+LVGL 硬件SPI+DMA 3.5寸触摸屏ILI9488踩坑记 】
AyaseEli__的博客
06-12 1940
跑LVGL的demo的时候，动态图表有31帧，但是进行滑动的时候直接掉到6-8帧，此时CPU占用会直接到100%，LED任务就卡住了，灯不闪烁。不知道还有没有优化的办法，以后再慢慢研究了，也欢迎各位大佬指教一下。天空星GD32F407VET6移植FreeRTOS+LVGL。
GD32F407_SPI_FLASH.rar
09-12
基于GD32F407库函数的SPI_FLASH基本历程，完成keil4工程，适用于新手学习移至使用，GD32F407不能使用stm32库函数
GD32F407使用SPI DMA读写Flash
qq_42938839的博客
06-24 5296
GD32 F4读取FLASH
GD32F407单片机开发入门(二十一)华邦W25Q32 SPI FLASH实战含源码
最新发布
光子物联
05-01 867
本文对W25Q32 SPI FLASH的原理，指令，通讯时序等进行讲解，并介绍了GD32F407的SPI接口，通过GD32F407VET6单片机对W25Q32 进行数据读写实验。采用硬件SPI通讯方式。
立创梁山派GD32F470ZGT6--硬件SPI+DMA的快速刷屏
qq_51930953的博客
08-13 4993
应用于LVGL工程的SPI屏幕快速刷屏方法
立创开发板天空星GD32F407VET6移植FreeRTOS+LVGL_硬件SPI+
09-01
立创开发板天空星GD32F407VET6是一款基于GD32F407VET6微控制器的开发板，这款微控制器是GigaDevice公司生产的Cortex-M4内核的32位高性能MCU。FreeRTOS是一种开源的实时操作系统（RTOS），适用于有限的资源和简单的...
基于立创·天空星开发板-GD32F407VET6-青春版，开发一款手持热成像仪。该设备将采集热红外传感器的数据，经过处理后在LCD屏幕上显示热图像，并提供用户交互界面。
lianmengde的博客
01-28 1108
通过以上步骤，我们可以构建一个可靠、高效、可扩展的手持热成像仪嵌入式软件系统，并完成从需求分析到系统实现的完整开发流程。请注意，以上代码仅仅是示例代码，实际项目开发需要根据具体的硬件平台和需求进行详细的设计和实现。以下代码将逐步实现各个层次的关键模块，并展示如何构建手持热成像仪的软件系统。为了达到3000行代码的目标，代码将包含详细的注释、错误处理、以及一些常用的功能模块。分层架构将系统划分为不同的层次，每一层只与相邻的上下层交互，降低了模块之间的耦合度，提高了系统的可维护性和可扩展性。
GD32F407VET6开发板成功移植FreeRTOS+LVGL与硬件SPI+DMA技术
资源摘要信息:"立创开发板天空星GD32F407VET6移植FreeRTOS+LVGL+硬件SPI+DMA_3.5寸显示" 本资源的主要内容涉及在GD32F407VET6开发板上实现FreeRTOS实时操作系统与LVGL图形库的集成，并且使用硬件SPI接口以及DMA(直接...
项目简介——基于GD32+FreeRTOS+LVGL的智能通用控制Demo
weixin_43351158的博客
10-28 1412
使用GD32+LVGL+FreeRTOS实现的一个智能控制项目Demo，支持WIFI/蓝牙/4G/CAN通信等功能
GD32F407随笔记
热门推荐
weixin_42831633的博客
01-21 1万+
GD32F407调试记录前言启动地址1.GPIO2.sysTick3.RTC4.TIM6.USART_UART7.SPI8.EXMC （FMC）LCD屏9.USB10.ADC DMA接收 前言 以前一直使用的STM32系列的单片机，然后最近涨价得厉害，为了产品的可持续性，得寻找可替代的芯片方案，刚好国产GD系列的单片机还不错，就先测试一下。这里使用的是GD32F407VET6。以下的调试其实很多都能在官方的例程里找到，话不多说，上程序。 启动地址 nvic_vector_table_set(NVIC_VEC
Stm32F407 SPI 从机 DMA全双工.zip
03-05
https://blog.youkuaiyun.com/weixin_41534481/article/details/104681882 这是博客介绍 单片机是 Stm32F407的实现了 从机SPI +DMA收发数据 具体的可以去看我的博客 勘误 ： spi_dma_init 函数中的 这里修改一下 // DMA_InitStructure.DMA_Mode = DMA_Mode_Normal; DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;
STM32f103+RGB-TFT_LCD(ST7735)+硬件SPI+DMA+CUBEMX配置
08-13
MCU:STM32f103 LCD: 128*160 ST7735 SPI :18MHZ 硬件SPI（spi1）+ DMA传输
GD32F470VET6使用SPI+DMA操作ws2812B灯带
lucky_sunshine的博客
12-05 1774
define LED_ALT_NUM GPIO_AF_5 // 复用#define CODE0 0xE0 // 0码, 发送的时间 1110 0000 根据不同的SCK适当调整#define CODE1 0xF8 // 1码, 发送的时间 1111 1000// 灯珠 RGB数量// 灯珠。
GD32F407 SPI_FLASH 示例工程
gitblog_09804的博客
10-21 638
GD32F407 SPI_FLASH 示例工程 【下载地址】GD32F407SPI_FLASH示例工程 GD32F407 SPI_FLASH 示例工程欢迎来到GD32F407 SPI_FLASH基础教程与示例工程页面 项目地址: ...
探索GD32F407 SPI Flash编程之旅：一个实用的开源项目
gitblog_09766的博客
10-28 510
探索GD32F407 SPI Flash编程之旅：一个实用的开源项目 【下载地址】GD32F407SPI_FLASH示例工程 GD32F407 SPI_FLASH 示例工程欢迎来到GD32F407 SPI_FLASH基础教程与示例工程页面 ...
探索GD32F407的世界：玩转SPI Flash实战教程
gitblog_09748的博客
10-28 454
探索GD32F407的世界：玩转SPI Flash实战教程 【下载地址】GD32F407SPI_FLASH示例工程 GD32F407 SPI_FLASH 示例工程欢迎来到GD32F407 SPI_FLASH基础教程与示例工程页面 ...
【立创·梁山派GD32F4】-MQ-2烟雾检测传感器移植过程
LCKFB的博客
09-01 445
需要注意的是：在使用之前必须加热一段时间，否则其输出的电阻和电压不准确。当气体影响超过设定阈值时，模块数字接口DO输出高电平，模拟接口AO输出的电压会随着气体的影响慢慢增大。处于200~3000摄氏度时，二氧化锡表面吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。当与烟雾接触时，如果晶粒间界处的势垒收到烟雾的调至面变化，就会引起表面导电率的变化。移植步骤中的导入.c和.h文件与上一节相同，只是将.c和.h文件更改为bsp_mq2.c与bsp_mq2.h。
GD32 SPI DMA发送
03-09
### GD32 SPI DMA 发送 示例代码及教程 对于GD32系列微控制器，在使用SPI接口进行数据传输时，采用DMA可以显著提高效率并减少CPU占用率。下面展示一段基于GD32F303固件库的示例程序来说明如何配置和启动SPI与DMA协同工作的发送过程[^1]。 #### 初始化设置 首先需要初始化SPI外设以及相应的DMA通道： ```c #include "gd32f30x.h" // 定义使用的SPI端口及其对应的DMA请求ID #define SPIx SPI1 #define SPIx_CLK RCC_APB2Periph_SPI1 #define SPIx_TX_DMA_CHANNEL DMA1_Channel3 #define SPIx_RX_DMA_CHANNEL DMA1_Channel2 #define SPIx_DMA_IRQ DMA1_Channel2_3_IRQn void spi_dma_init(void){ /* 配置SPI */ spi_i2s_deinit(SPIx); // 设置SPI工作参数... } void dma_config_for_spi_send(uint8_t* buffer, uint32_t length){ nvic_irq_enable(SPIx_DMA_IRQ, 0, 0); dma_parameter_struct dma_initstruct; dma_deinit(SPIx_TX_DMA_CHANNEL); dma_initstruct.direction = DMA_MEMORY_TO_PERIPHERAL; // 数据流向是从内存到外设 dma_initstruct.memory_addr = (uint32_t)buffer; // 源地址为待发送的数据缓冲区首地址 dma_initstruct.memory_inc = DMA_MEMORY_INCREASE_ENABLE; // 开启源地址自增模式 dma_initstruct.periph_addr = (uint32_t)&(SPIx->DR); // 目的地地址指向SPI寄存器中的数据接收/发送寄存器 dma_initstruct.periph_inc = DMA_PERIPH_INCREASE_DISABLE; // 关闭目的地地址自动增加 dma_initstruct.priority = DMA_PRIORITY_HIGH; // 设定优先级高低 dma_initstruct.number_of_data = length; // 要传送的数据量大小 dma_init(SPIx_TX_DMA_CHANNEL,&dma_initstruct); } ``` 这段代码完成了基本的硬件资源分配，并设置了必要的中断使能位以便后续处理完成事件通知。 #### 启动DMA传输 当一切准备就绪之后就可以调用如下函数触发一次完整的DMA发送动作了: ```c void start_spi_dma_transfer(uint8_t *data_buffer,uint32_t size){ /* 清除可能存在的错误标志 */ while(dma_flag_get(DMA_FLAG_GIF3)!= RESET){}; /* 将要发送的数据加载入DMA */ dma_memory_to_memory_disable(DMA1_Channel3); dma_circulation_disable(DMA1_Channel3); dma_config_for_spi_send(data_buffer,size); /* 打开SPI-DMA连接开关 */ spi_i2s_dma_transmit_config(SPIx,SPI_I2S_DMA_TRANSMIT_ENABLE); /* 最后开启DMA流控 */ dma_channel_enable(SPIx_TX_DMA_CHANNEL); } ``` 上述方法会先清理任何残留的状态标记再按照给定参数重新装载新的任务列表；接着激活指定方向上的DMA链接最后才真正意义上开启了整个流程。 #### 中断服务例程ISR 为了能够在每次DMA事务结束后得到及时反馈还需要编写配套的服务例行程序(ISR)，这里仅给出框架示意： ```c void DMA1_Channel2_3_IRQHandler(void){ if(dma_interrupt_flag_get(DMA1_Channnel3,DMA_INT_FTFIF)){ // 处理半包或全包结束后的逻辑... /* 清除已完成转移产生的中断*/ dma_interrupt_flag_clear(DMA1_Channel3,DMA_INT_FTFIF); // 如果有必要还可以在此处重启下一个周期的任务... } } ``` 以上就是利用DMA加速GD32平台上SPI通信的一个简单实例介绍。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
