【CC2530授课笔记】① 点亮一颗LED灯及实现流水灯(51内核单片机)

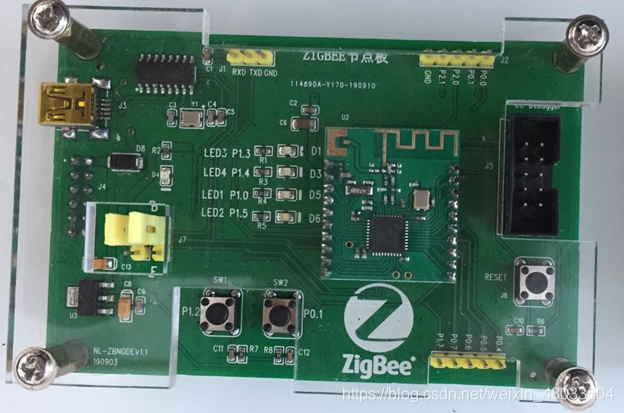

实验套件介绍

如图所示是我们的CC2530实验套件，从图上可以看出，板子中间有四个LED，分别是：LED3，LED4，LED1，LED2

课堂任务

①通过编程控制LED3点亮
②通过编程控制LED3闪烁
③点亮别的LED灯，改变LED灯的闪烁频率
④实现流水灯的效果

CC2530引脚介绍

CC2530总共有21个数字I/O引脚，这些引脚可以组成3个8位端口，分别为端口0(8个IO引脚)、端口1(8个IO引脚)和端口2(5个IO引脚)，通常表示为P0、P1和P2。
通用I/O端口是指可以对外输出逻辑0（低电平）或1（高电平），也可读取从I/O引脚输入的逻辑值（低电平为0，高电平为1）。用户可以通过编程将I/O端口设置成输入方式或输出方式。

备注：I/O端口即输入(Input)输出(Output)引脚。

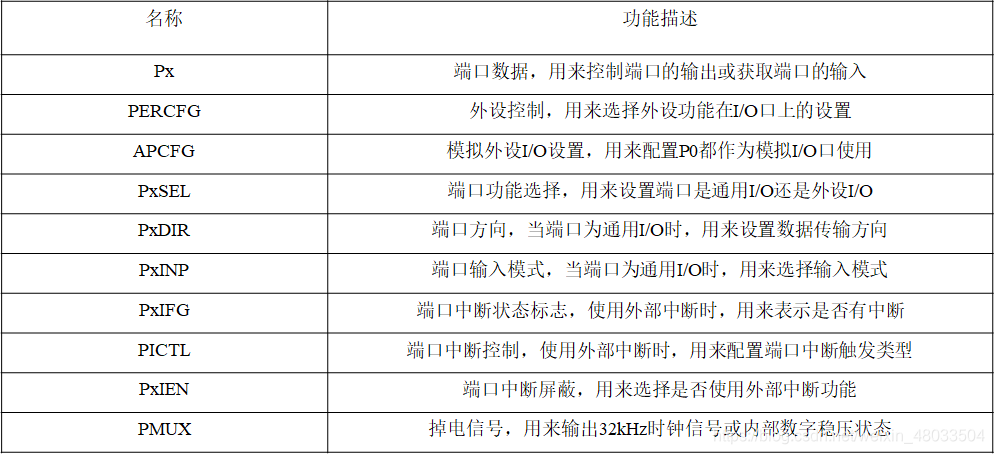

CC2530I/O相关寄存器

通过I/O寄存器控制I/O端口

比如我们想要将P0的所有端口设为输出状态，并且让P0.0和P0.2输出高电平,其他输出低电平，可以如下设置：

P0DIR = 0xFF; //将P0的8个端口都设置为输出
P0 = 0x05;

思考：

0x05代表什么含义？
如何要求P0.1和P0.3输出高电平，其他输出低电平，该如何设置

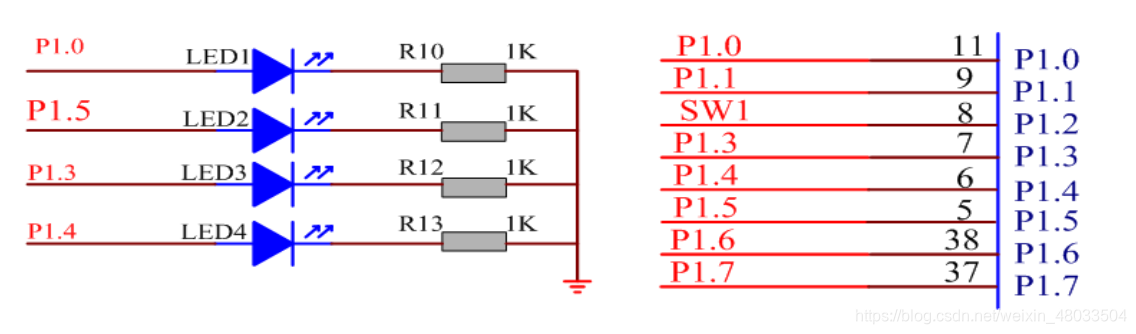

LED驱动电路

点亮 LED3 实现步骤

① 将P1.3设为输出模式

P1DIR = 0x04;

②让P1.3输出高电平

P1_3 = 1;

练习：

自己修改代码，点亮别的LED灯？

LED3闪烁 实现步骤

① 将P1.3设为输出模式

P1DIR = 0x04;

②在while(1)中不断改变LED3的亮灭状态

While(1)
{
	P1_3 = 1; //点亮
	P1_3 = 0;//熄灭
}

LED3 看起来为什么没有闪烁？

LED3灯在以非常快的频率点亮并熄灭，以至于我们的肉眼无法分辨，看起来的现象就是一直处于点亮状态。

延时函数

延时函数的原理是让CPU不断的空循环，以占用CPU的时间，常用于程序中的时间控制，一个简单的延时函数如下：

void Delay_mS(unsigned int n)
{
	unsigned int tt,i = 0;
	for(i = 0; i < n; i ++)
		for(tt = 0; tt<520; tt++);
}

在刚才的闪烁中加入延时

While(1)
{
	 P1_3 = 1; //点亮
	 Delay(1000);
	 P1_3 = 0;//熄灭
	 Delay(1000);
}

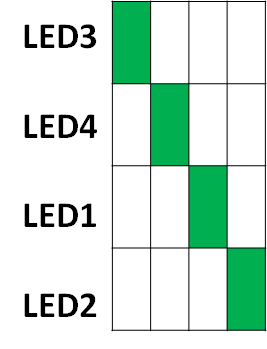

流水灯原理

四颗LED灯依次点亮，实现流水灯的效果。

核心代码如下：

While(1)
{
	 P1_3 = 1; P1_4 = 0; P1_0 = 0; P1_5 = 0; //点亮LED3，其他熄灭
	 Delay_mS(1000);
	 P1_3 = 0; P1_4 = 1; P1_0 = 0; P1_5 = 0; //点亮LED4，其他熄灭
	 Delay_mS(1000);
	 P1_3 = 0; P1_4 = 0; P1_0 = 1; P1_5 = 0; //点亮LED1，其他熄灭
	 Delay_mS(1000);
	 P1_3 = 0; P1_4 = 0; P1_0 = 0; P1_5 = 1; //点亮LED2，其他熄灭
	 Delay_mS(1000);
}

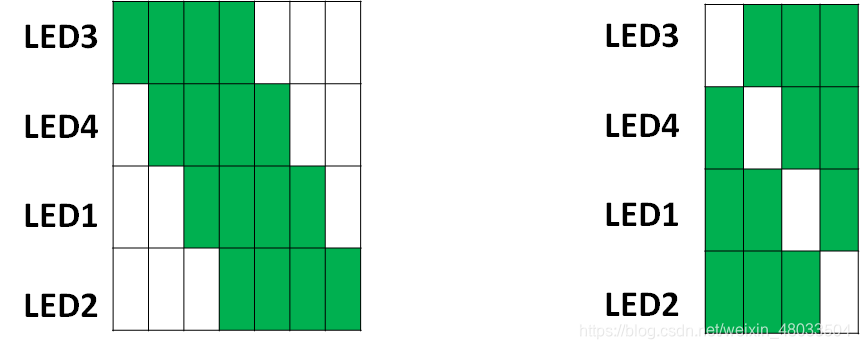

其他形式的流水灯

同学们可参考上图，自行实现图示流水效果。
