N25系列QSPI_FLASH控制器，verilog编写，FPGA实现

信号名	说明	默认值
SYS_CLK	系统时钟，默认大于等于4倍的SPI_CLK_M	200
QSPI_CLK	SPI实际传输时钟，最大50Mhz	25
ADDR_LENGTH	flash地址位宽，128Mflash地址位宽24，256Mflash地址位宽32	32

端口列表

信号名	说明	方向
O_qspi_cs	Flash片选信号，低有效	output
IO_qspi_io0	QSPI FLASH, DATA0	Inout
IO_qspi_io1	QSPI FLASH, DATA1	Inout
IO_qspi_io2	QSPI FLASH, DATA2	Inout
IO_qspi_io3	QSPI FLASH, DATA3	Inout
clk	系统时钟输入，默认200Mhz	Input
rst_n	异步复位信号	Input
flash_init_done	flash初始化完成信号	output
start_erase	擦除启动信号	Input
start_erase_code	擦除码： 20h:扇区擦除，按起始地址往后擦除4KB大小的空间4096个字节； d8h:块擦除，16个Sector(扇区)是1个Block(块)64KBytes，按起始地址往后擦除64KB大小的空间65536个字节； c7h:全擦除，容量为16M=128Mbit,共有256个Block,4096个Sector；；	Input
start_erase_addr	擦除起始位置地址	Input
start_erase_length	从起始地址开始，擦除深度，需要为4096 或 65536的倍数根据 code来	Input
erase_finish	擦除完成信号，一个系统时钟脉冲周期	output
start_write_in	用户开始写启动信号，一个系统时钟脉冲周期	input
start_write_addr	用户开始写地址，字节为单位	input
start_write_length	用户开始写长度，字节为单位，必须为256的倍数	input
write_data[7:0]	用户写数据,位宽为8位	input
write_data_request	用户写数据有效请求，需要在下个时钟周期将write_data准备好	output
write_finish	用户写完成信号，一个系统时钟脉冲周期	output
start_read_out	用户开始读启动信号，一个系统时钟脉冲周期	input
start_read_addr	用户开始读地址，字节为单位	input
start_read_length	用户开始读长度，字节为单位，必须为256的倍数	input
read_data	用户读数据,位宽为8位	output
read_data_valid	用户读数据有效请求，当拍输出read_data	output
read_finish	用户读完成信号，一个系统时钟脉冲周期	output

二、控制器读写擦时序

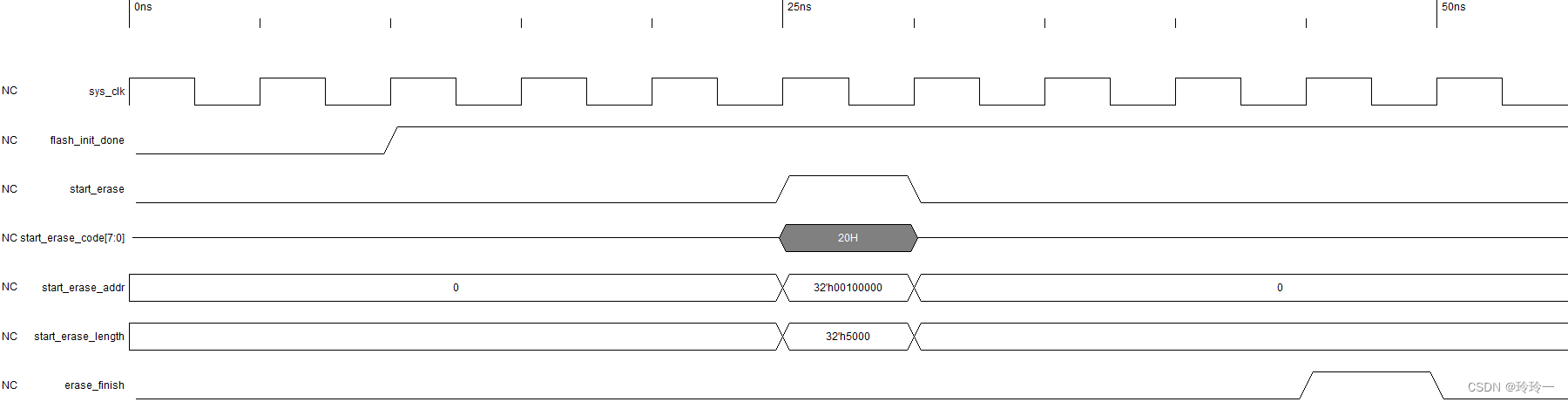

擦除操作时序图如下：

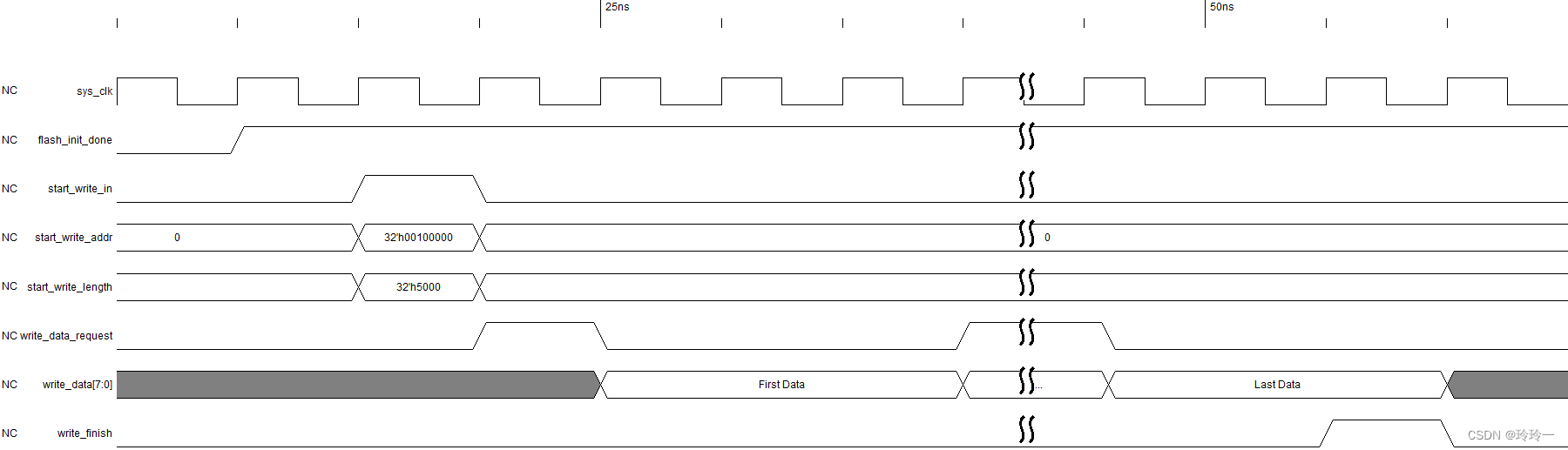

写操作时序图如下：

写使能信号和数据同步在sys_clk时钟下,写使能信号占1个sys_clk时钟周期，数据周期等于SYS_CLK/QSPI_CLK个sys_clk时钟周期，写使能相对于写数据提前一个sys_clk时钟周期。

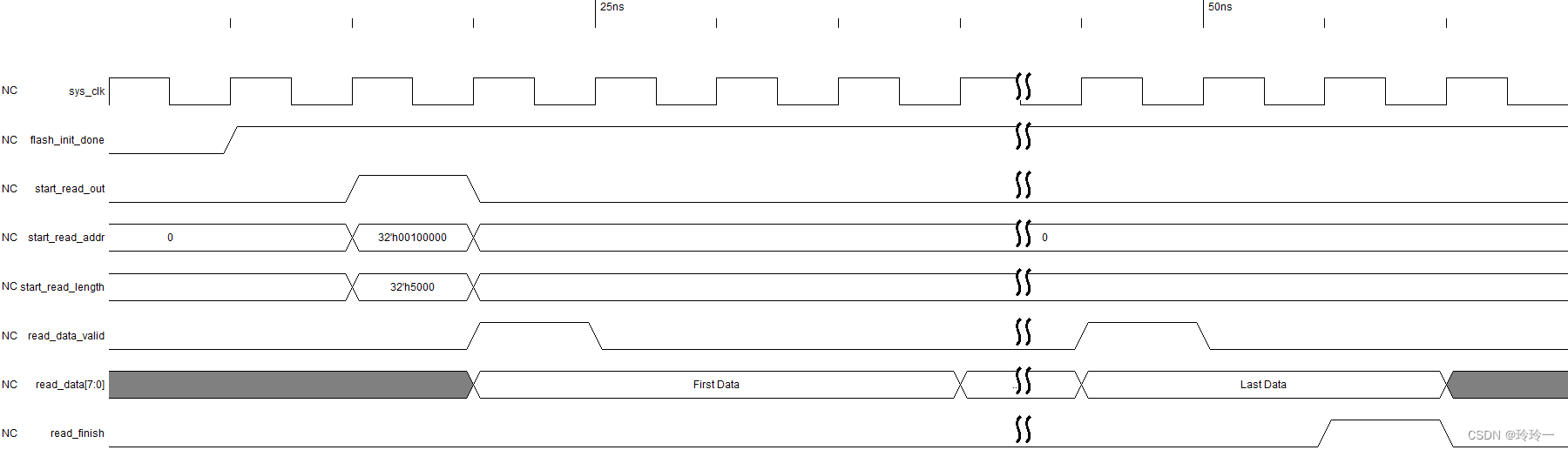

读操作时序图如下：

三、N25QSPI flash控制器状态机设计

设计分两层，顶层为指令层，底层为指令执行层（flash驱动层）。

3.1顶层模块设计

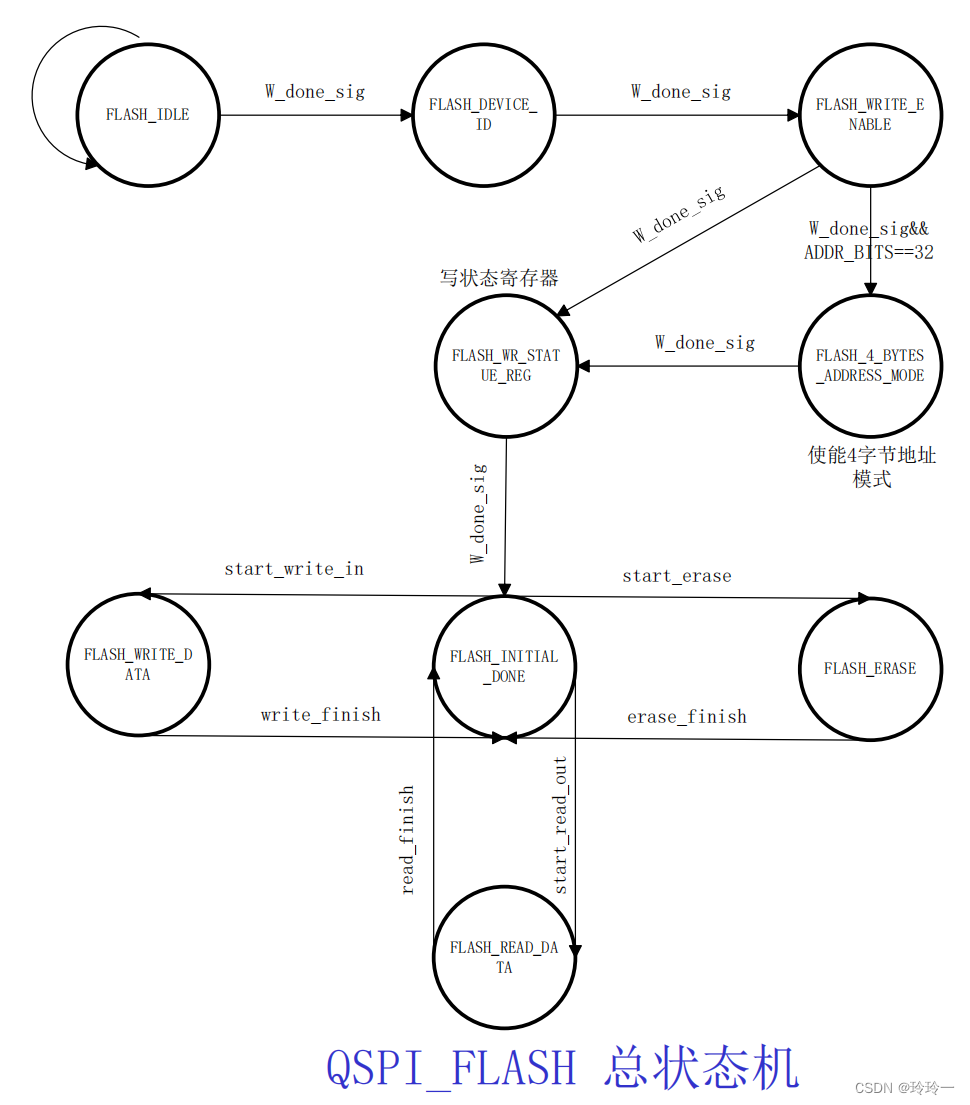

顶层模块靠一个主状态机控制，如下图所示，复位放开后先读取flash设备ID号，复位写使能，启动写使能，根据地址位宽配置选择要不要进入四字节地址模式，最后将R_status_reg值02h写入状态寄存器，关闭flash所有扇区的硬件保护。最后进入初始化完成状态等待读写擦启动脉冲信号。

写状态寄存器的值用户可以自由设置，在初始化阶段会将用户配置值打入flash状态寄存器。本模块没有指定硬件保护，所以固定写入02h。

3.2擦除操作状态机设计

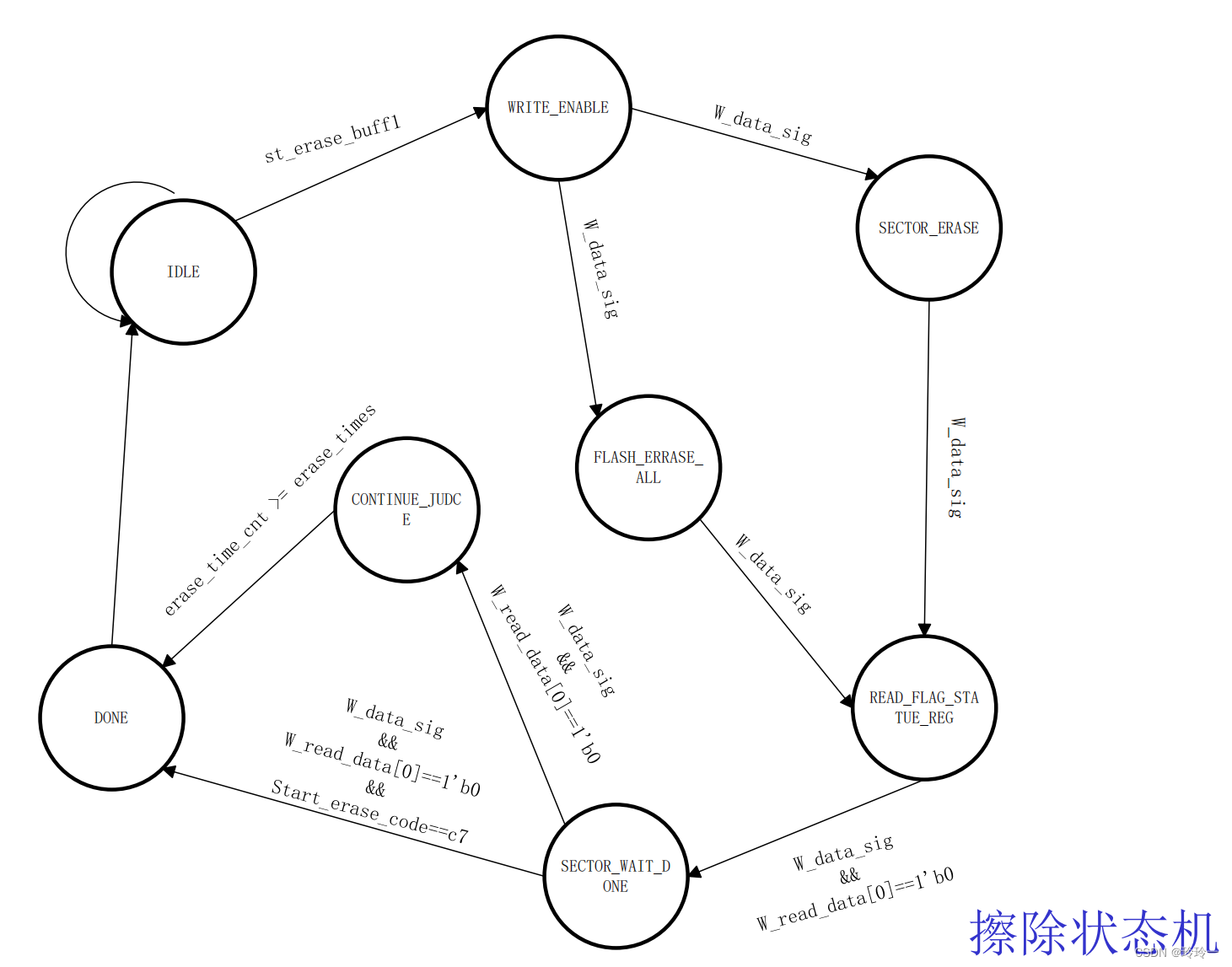

擦除状态机设计图如下所示，用户发送启动擦除脉冲（start_erase）后，控制器打开写使能，并根据用户指定的擦除码（start_erase_code）进行判断，对用户设定的擦除深度（start_erase_length）经行切分，如果擦除码20h,那么擦除深度需要为4096的整数倍，如果擦除码为d8h，那么擦除深度需要为65536的整数倍。

3.3写操作状态机设计

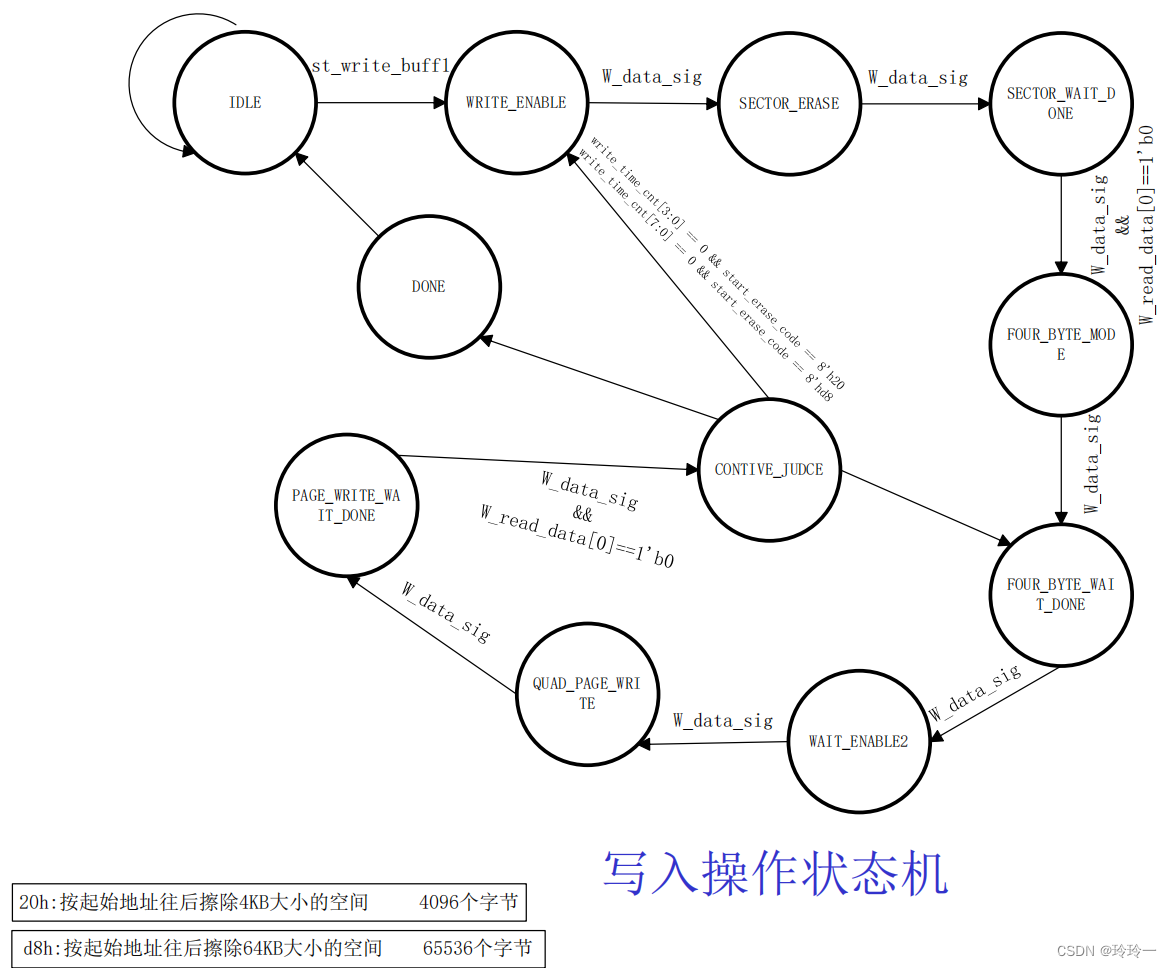

写状态机设计图如下所示，用户发送启动写脉冲（start_write_in）后，控制器打开写使能，先进入擦除状态擦掉原有数据，等待擦除完成后根据地址位宽配置选择要不要进入四字节地址模式，开始发送256字节数据，数据发送完成后读取状态寄存器最低位查看写操作是否执行完成。然后进入下一个写256字节流程直至所有字节发送结束。

3.4读操作状态机设计

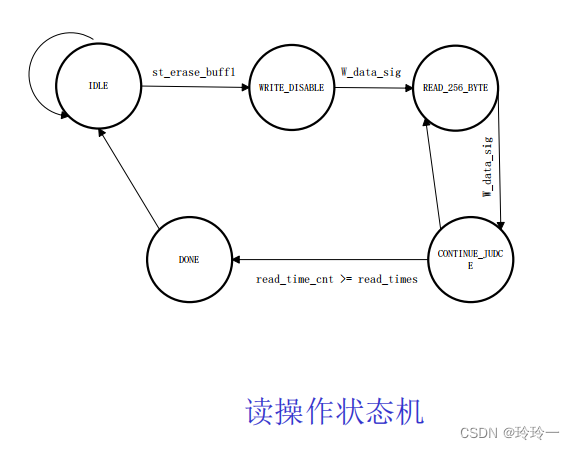

读状态机设计图如下所示，用户发送启动读脉冲（start_read_out）后，控制器复位写使能，开始一次读取256字节数据，直至用户设置的所有字节读取结束。

3.5驱动层状态机设计

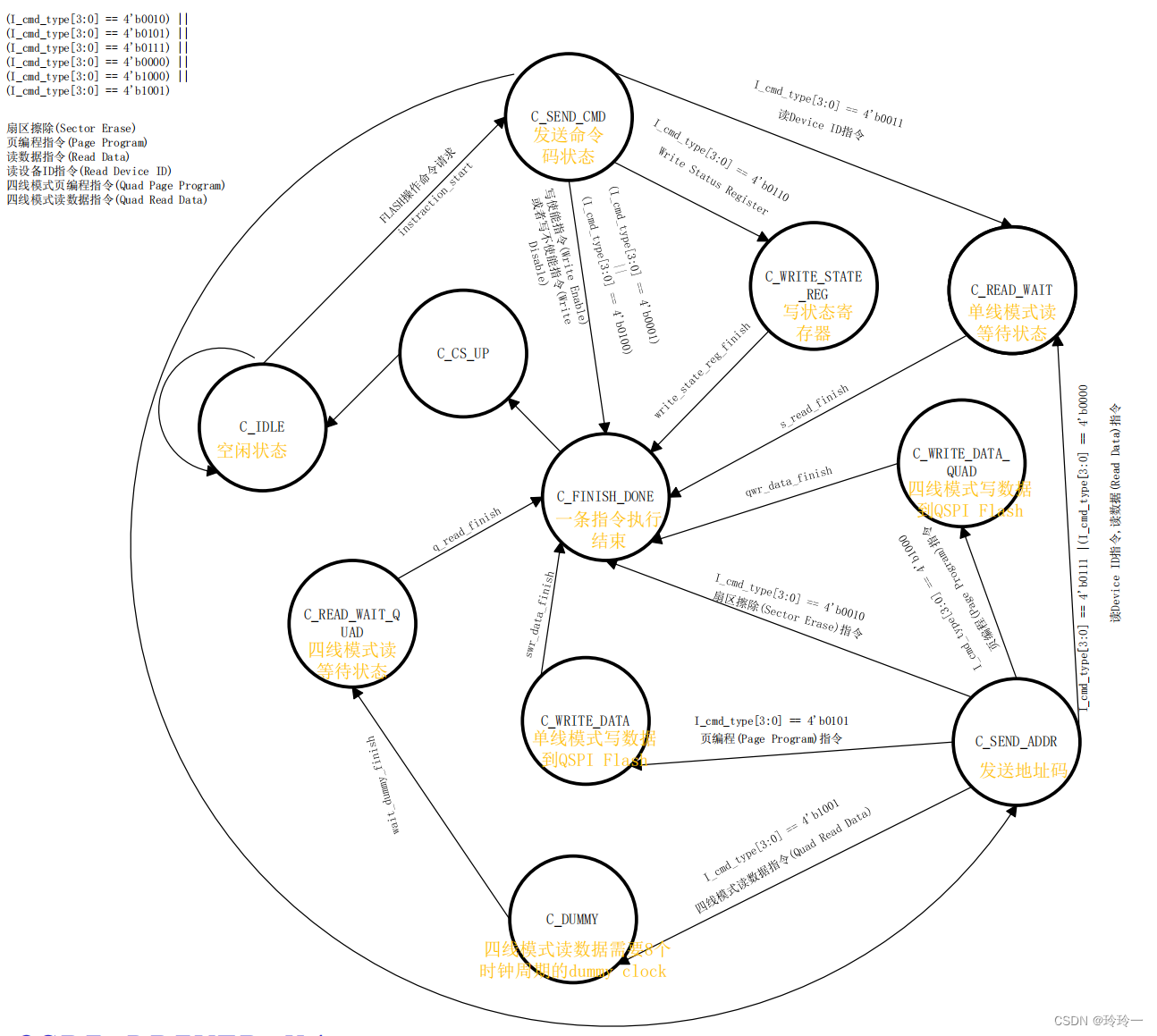

驱动层状态机设计图如下所示，指令层给每种类型的指令设置一个指令类型R_cmd_type_reg，驱动层根据指令类型的低四位判断该条指令发送完8bit指令码后是否需要接着发送地址位以及是否紧接着读取数据。指令码类型如下：

最高位为指令码有效位，默认为1，但本模块并没有对最高位进行判断。

R_cmd_type_reg[3:0]:

B0001,b0100:该类型指令仅发送一个字节指令码；

B0010:该类型指令发送一个字节指令码后发送地址；

B0110:该类型指令发送一个字节指令码后发送一个字节寄存器值；

B1001:该类型指令发送一个字节指令码后发送发送地址，在等待几个时钟后读取用户指定字节的数据；

......

用户可以自定义指令类型并在底层状态机中设置该指令需要的操作。

四、应用demo设计

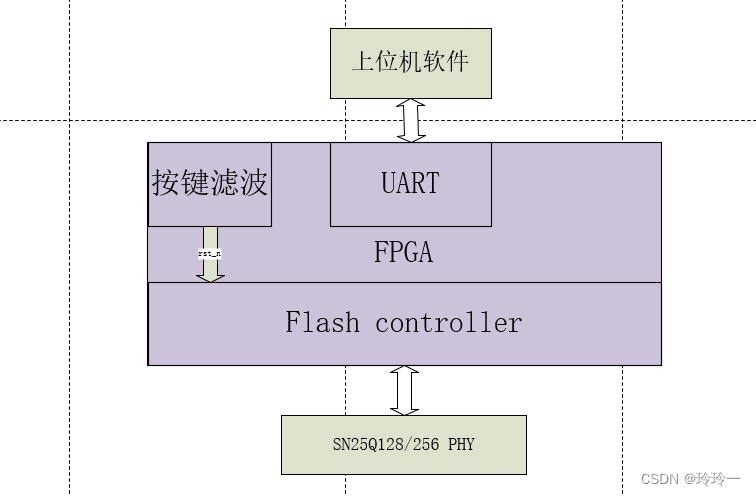

Demo工程架构图如下图所示。FPGA板上电后，进入复位状态，用户通过复位按键发送复位脉冲，flash进入初始化流程，等待上位机发送控制指令，串口模块根据指令协议解析出控制信号发送给flash控制模块对板载flash芯片进行读写擦操作。试数据为640x512个字节数据提前固化在rom中，写操作时从rom中取数据。

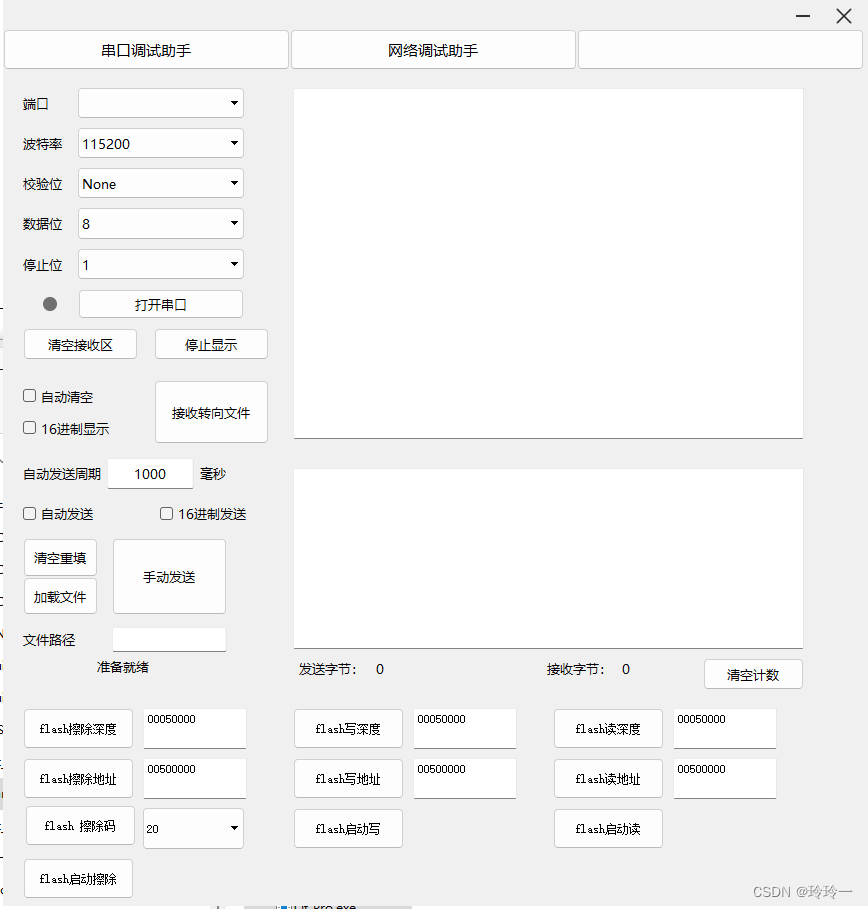

FPGA上电后，按下复位按钮，状态机跳入FLASH_INITIAL_DONE状态，此时flash初始化工作完成，可以通过串口上位机发送flash控制指令。串口上位机如下图所示。

4.1读flash操作

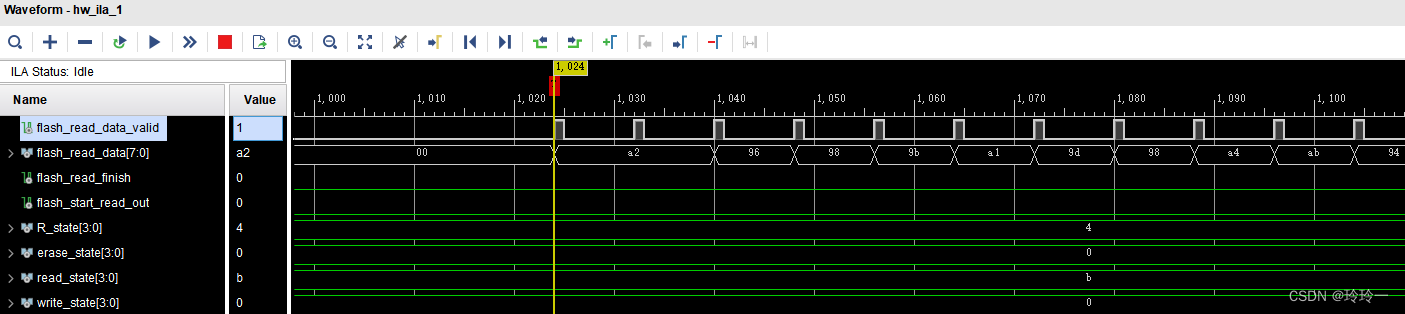

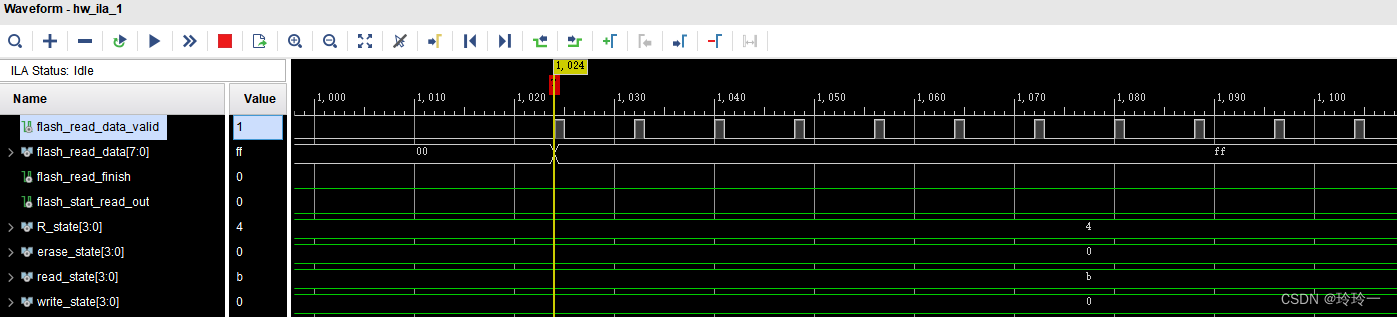

发送指令将读地址设置为200000h,收到反回指令后发送指令将读深度设置为50000h,收到反回指令后将lia抓取flash_read_data_valid==1，并发送指令启动读操作，ila抓取flash读出的数据如下图所示。

4.2写flash操作

发送指令将写地址设置为200000h,收到反回指令后发送指令将写深度设置为50000h,收到反回指令后发送指令启动flash写操作。

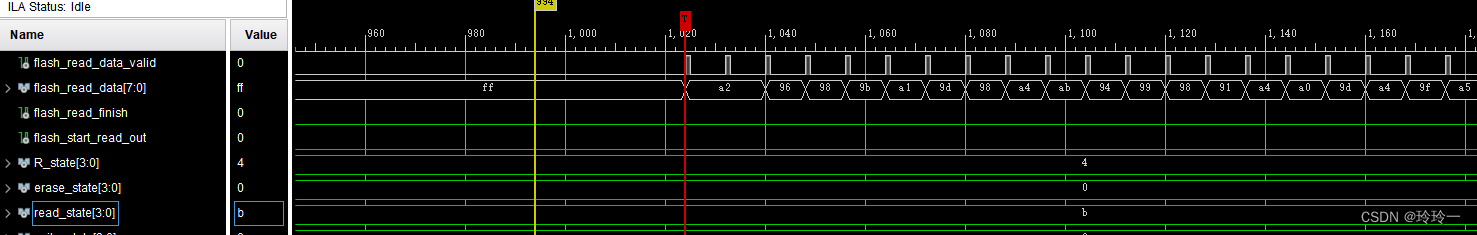

发送指令将读地址设置为200000h,收到反回指令后发送指令将读深度设置为50000h,收到反回指令后将lia抓取flash_read_data_valid==1，并发送指令启动读操作，ila抓取flash读出的数据如下图所示。

4.3擦除flash操作

发送指令将擦除地址设置为200000h,收到反回指令后发送指令将擦除深度设置为50000h,收到反回指令后发送指令将擦除码设置为子扇区擦除码，收到反回指令后发送指令启动flash擦除操作。
发送指令将读地址设置为200000h,收到反回指令后发送指令a将读深度设置为50000h,收到反回指令后将lia抓取flash_read_data_valid==1，并发送指令启动读操作，ila抓取flash读出的数据如下图所示。
