计算机网络学习笔记13--可靠数据传输协议（流水线协议和滑动窗口协议）

https://www.bilibili.com/video/BV1Up411Z7hC?p=4&spm_id_from=pageDriver



如有错误之处请指出，谢谢！

目录

流水线机制和滑动窗口协议

rdt3.0：

 流水线机制：

流水线协议

 允许发送方在收到ACK之前连续发送多个分组

基于滑动窗口协议

 滑动窗口协议

滑动窗口协议：

窗口：

滑动窗口

滑动窗口协议：

 GBN协议（Go-Back-N）协议：发送方

发送方扩展FSM

  GBN协议（Go-Back-N）协议：接收方

ACK机制：发送红油最高序列号的、已被正确接收的分组的ACK

乱序到达的分组：

接收方扩展FSM

GBN示例

GBN练习题

Selective Repeat协议

GBN有什么缺陷？

接收方对每个分组单独进行确认

 发送方只重传那些没收到ACK的分组

发送方窗口：

发送方/接收方窗口

 SR协议的动作

 SR协议示例

SR的问题

可靠数据传输原理与协议

---

p46-p48

流水线机制和滑动窗口协议

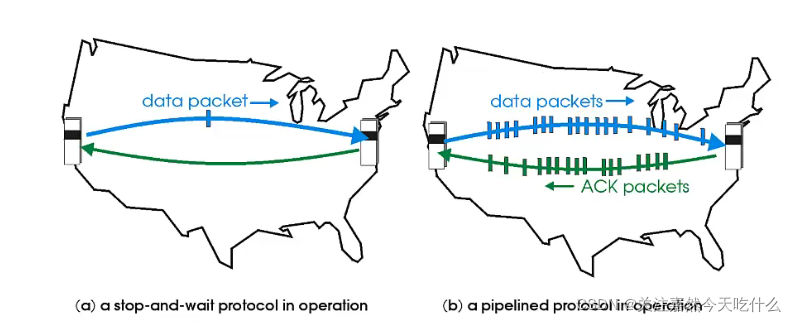

提高rdt3.0的性能：打破停等协议

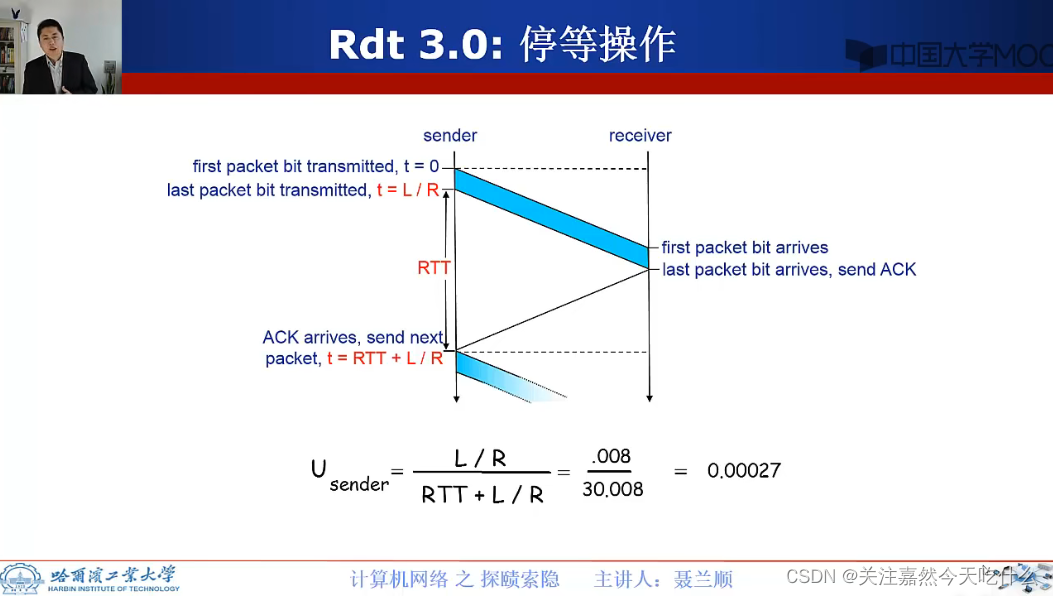

rdt3.0：

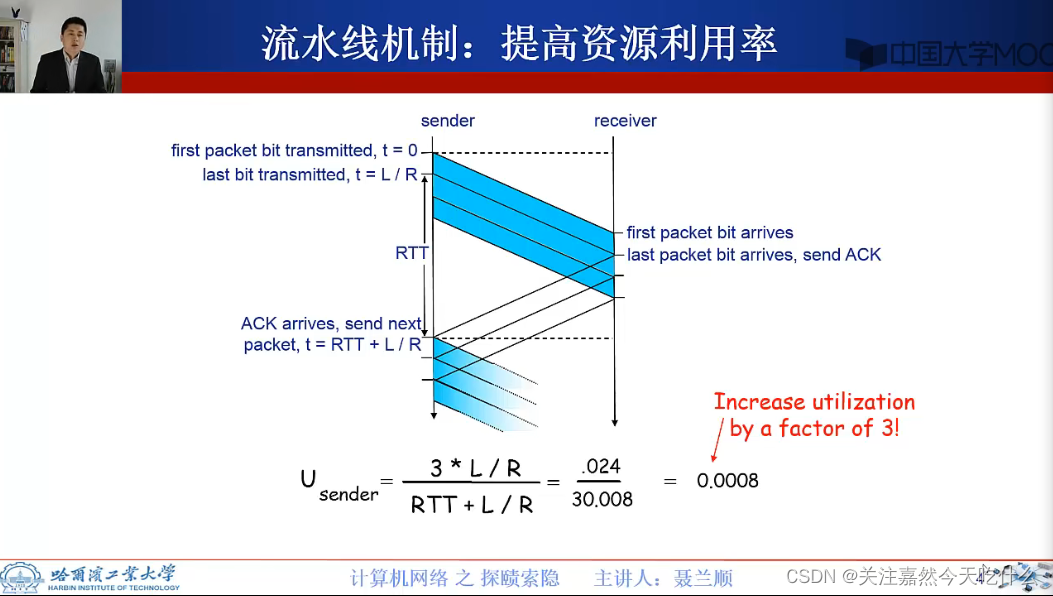

 流水线机制：

流水线协议

 允许发送方在收到ACK之前连续发送多个分组

更大的序列号范围

发送方和接收方需要更大的存储空间以缓存分组

基于滑动窗口协议

 滑动窗口协议

滑动窗口协议：

Slidintg-window protocol

窗口：

允许使用的序列号范围

窗口尺寸为N：最多有N个等待确认的消息

滑动窗口

随着协议的运行，窗口在序列号空间内向前滑动

滑动窗口协议：

GBN，SR

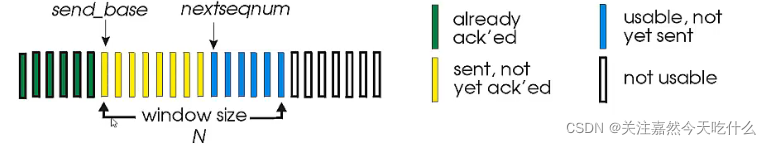

 GBN协议（Go-Back-N）协议：发送方

分组头部包含k-bit序列号

窗口尺寸为N，最多允许N个分组未确认

ACK：确认到序列号n（包含n）的分组均已被正确接收

 可能收到重复ACK（信道丢包）

为空中的分组设置计时器（timer）

超市事件Timeout（n）事件：重传序列号大于等于n，还未收到ACK的所有分组

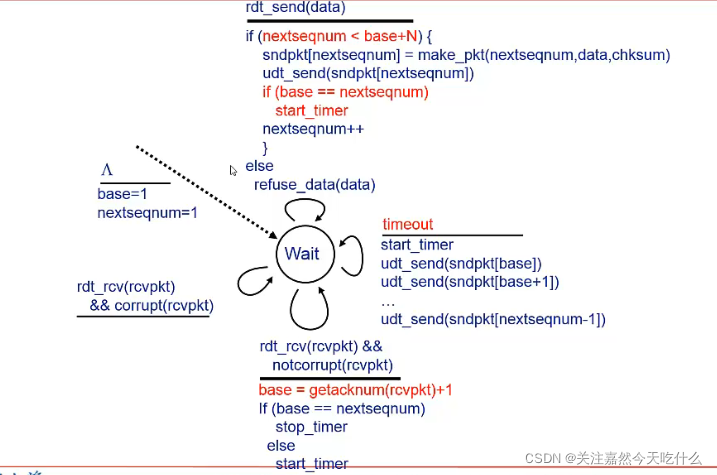

发送方扩展FSM

  GBN协议（Go-Back-N）协议：接收方

接收方没有缓存

ACK机制：发送红油最高序列号的、已被正确接收的分组的ACK

可能产生重复ACK

只需要记住唯一的expectedseqnum

乱序到达的分组：

直接丢弃--->接收方没有缓存

重新确认序列号最大的、按序到达的分组

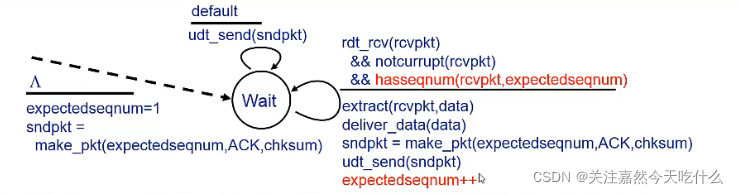

接收方扩展FSM

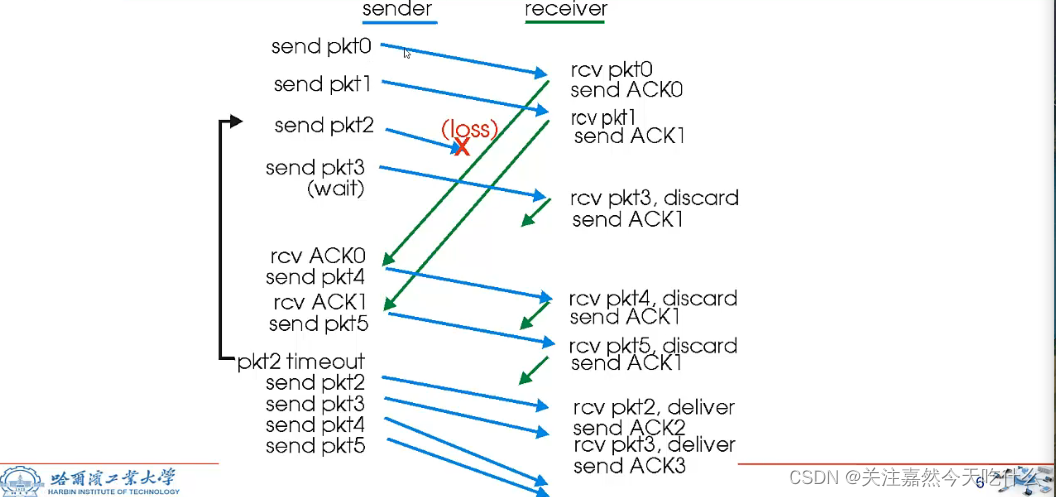

GBN示例

会丢弃掉2之后所有并发送一个ACK1，不过所有的ACK1全部丢失，最终直到pkt2超时才会进行从2开始的重发

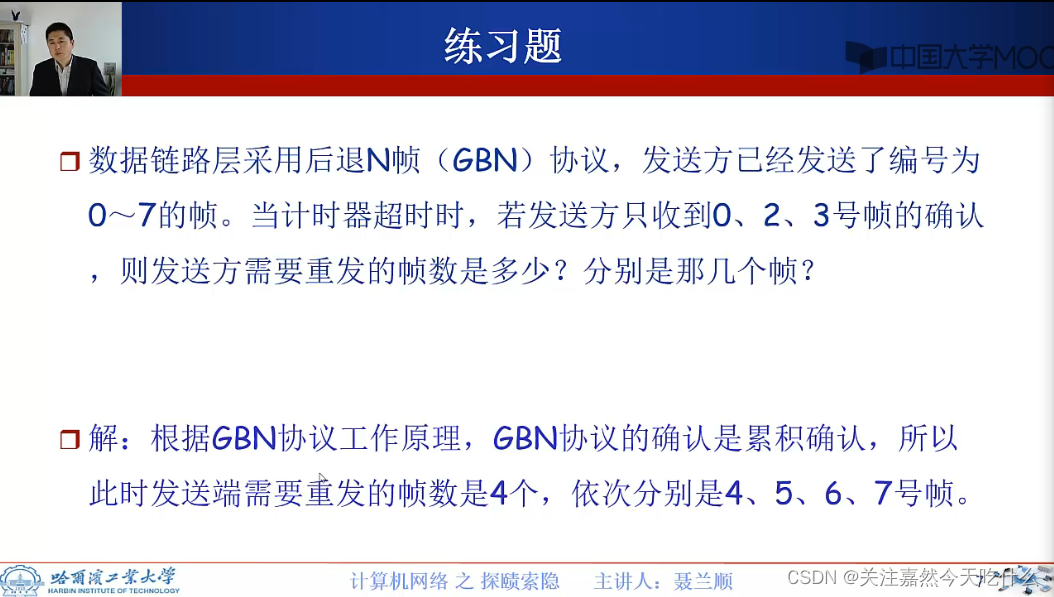

GBN练习题

 ACK1可能丢失掉了，数据包并未丢失

Selective Repeat协议

GBN有什么缺陷？

GBN在重传时会重传很多分组，导致网络中充斥着很多重传的分组，影响性能

接收方对每个分组单独进行确认

设置缓存机制，缓存乱序到达的分组

 发送方只重传那些没收到ACK的分组

为每个分组设置单独的定时器

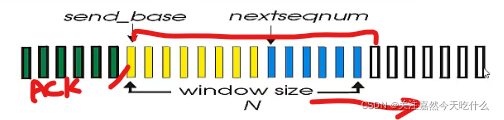

发送方窗口：

N个连续的序列号

限制已发送且未确认的分组

SR与GBN多了接收方窗口

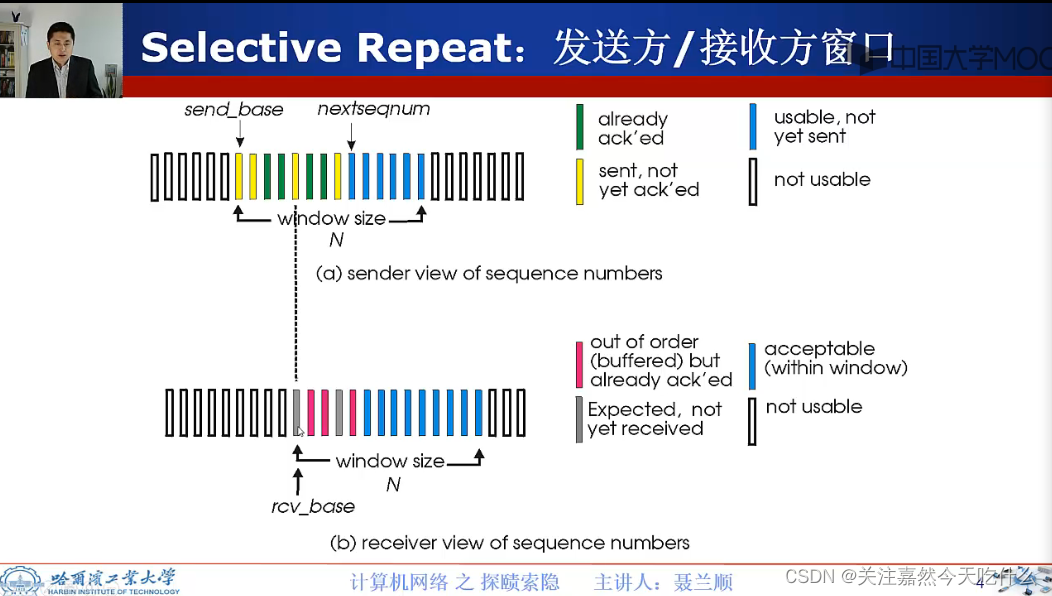

发送方/接收方窗口

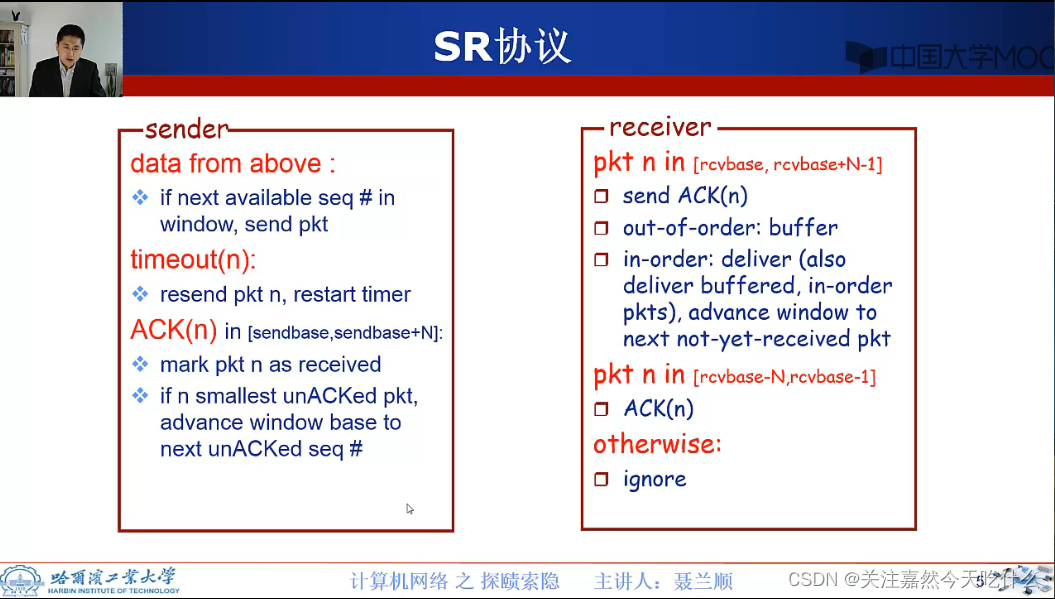

 SR协议的动作

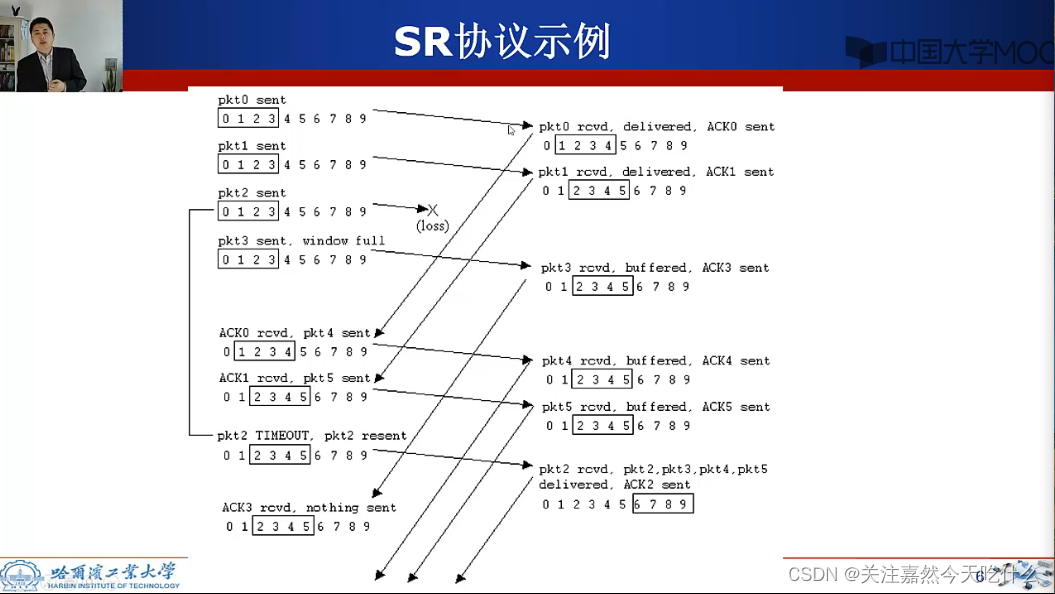

 SR协议示例

 等到收到2的ACK才能继续发送

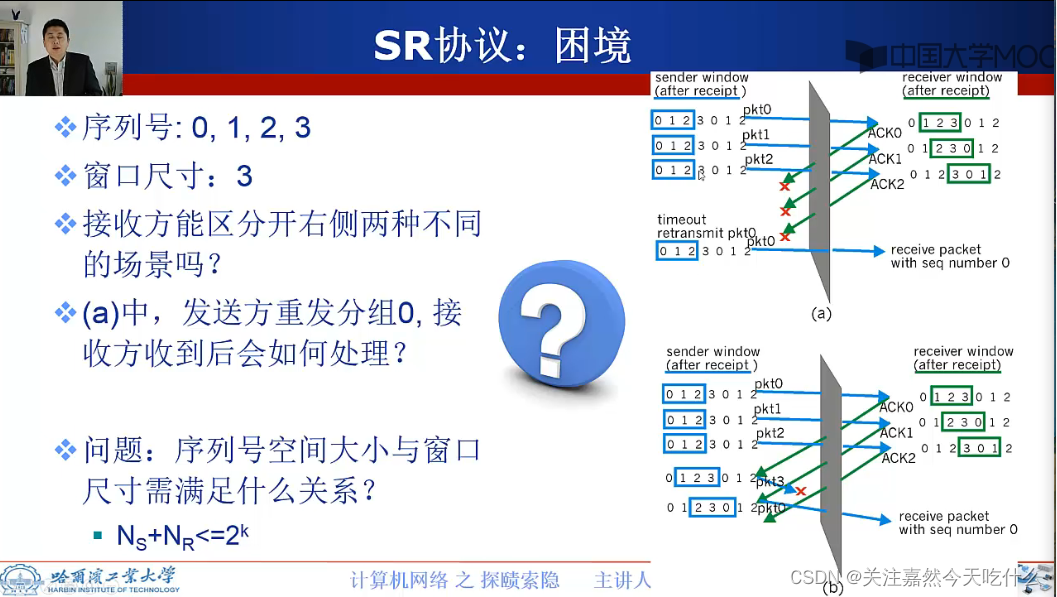

SR的问题

  接收方无法分辨a、b两种情况

序列号为k个

发送方加接收方窗口的总的个数小于等于2^k

可靠数据传输原理与协议

信道的不可靠特性

可靠数据传输的需求：不错不丢不乱

Rdt1.0

Rdt2.0、2.1、2.2

Rdt3.0

流水线与滑动窗口协议

GBN

SR
