思科Nexus BGP EVPN VXLAN实验（同子网）

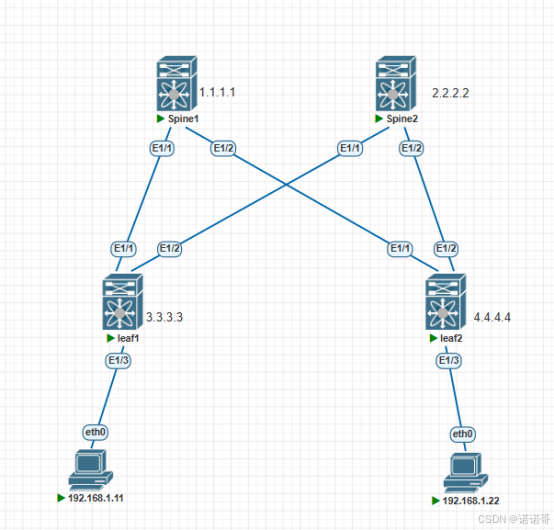

同子网vxlan实验拓扑

环境：平台PNET，版本nxos.9.3.10

需求：

PC1 192.168.1.11的网关在leaf1上为192.168.1.1，PC2 192.168.1.22的网关在leaf2上为192.168.1.1.需要开启VXLAN，使得P1C可以ping通pc2。

1. 交换机初始化：

Hostname spine1

交换机命名

Username admin password XXXXX role network-admin

修改用户名密码（不然配置无法保存）

hardware access-list tcam region racl 512

hardware access-list tcam region arp-ether 256 double-wide

更改tcam表，不然开启ARP抑制等功能会报错，配置完保存重启

boot nxos bootflash:nxos.9.3.10.bin

配置启动选项，防止启动进入loader模式(虚拟机情况下)

保存并重启！

2.Underlay配置：

使用Ospf打通leaf spine

Feautre ospf                      开启ospf功能

Router ospf 100                   开启ospf

Router-id 1.1.1.1

     Int e 1/1

Mtu 9216                            修改MTU

IP add 11.1.1.1/24

Ip router ospf 100 area 0         加入ospf

No shutdown

  Int e 1/2

<
