本文详细介绍了如何使用HTML5 Canvas进行线条属性设置，包括lineCap、lineJoin和线宽，以及如何创建和应用渐变、纹理。重点讲解了绘制标准圆弧、高级路径，如使用drawArc绘制圆弧、绘制圆角矩形和利用切点绘制圆弧的方法，是前端开发者提升Canvas技能的重要教程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

系列文章目录

第一节 Canvas—从零开始手把手教会

本文你将会学会如何使用canvas绘画优美的线条

如果您从还未使用过canvas,推荐看这篇文章帮助您快速度过新手村
Canvas–零开始绘画矩形

线条属性

1、lineCap属性

lineCap 定义上下文中线的端点，可以有以下 3 个值。

butt：默认值，端点是垂直于线段边缘的平直边缘。
round：端点是在线段边缘处以线宽为直径的半圆。
square：端点是在选段边缘处以线宽为长、以一半线宽为宽的矩形。

2、lineJoin属性

lineJoin 定义两条线相交产生的拐角，可将其称为连接。在连接处创建一个填充三角形，可以使用 lineJoin 设置它的基本属性。

miter：默认值，在连接处边缘延长相接。miterLimit 是角长和线宽所允许的最大比例(默认是 10)。
bevel：连接处是一个对角线斜角。
round：连接处是一个圆。

3、线宽
lineWidth 定义线的宽度(默认值为 1.0)。

4、笔触样式
strokeStyle 定义线和形状边框的颜色和样式。

后面两个前面已经说过了，这里我们着重来看看前两个属性。

lineCap

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>
<body>
  <canvas id="canvas" style="border: 1px solid #aaaaaa; margin: 50px auto;" width="800" height="600">
    你的浏览器居然不支持Canvas.
  </canvas>
  <script>
   window.onload = function(){
        var canvas = document.getElementById("canvas");
        canvas.width = 800;
        canvas.height = 600;
        var context = canvas.getContext("2d");

        context.lineWidth = 50;
        context.strokeStyle = "#1BAAAA";

        context.beginPath();
        context.moveTo(100,100);
        context.lineTo(700,100);
        context.lineCap = "butt";
        context.stroke();

        context.beginPath();
        context.moveTo(100,300);
        context.lineTo(700,300);
        context.lineCap = "round";
        context.stroke();

        context.beginPath();
        context.moveTo(100,500);
        context.lineTo(700,500);
        context.lineCap = "square";
        context.stroke();

        //下面画两个基准线方便观察
        context.lineWidth = 3;
        context.strokeStyle = "black";

        context.beginPath();
        context.moveTo(100,0);
        context.lineTo(100,600);
        context.moveTo(700,0);
        context.lineTo(700,600);
        context.stroke();
    }
  </script>
</body>
</html>

演示图：

在这里插入图片描述

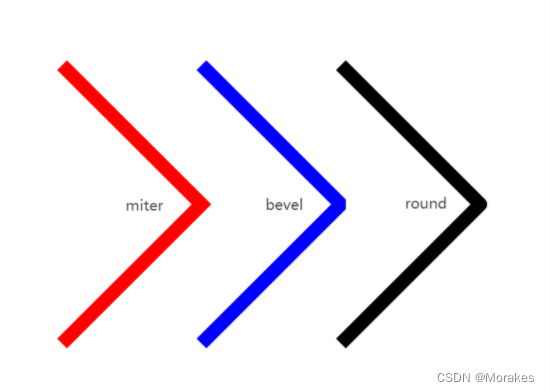

线段的链接 lineJoin

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>
<body>
  <canvas id="canvas" style="border: 1px solid #aaaaaa; margin: 50px auto;" width="800" height="600">
    你的浏览器居然不支持Canvas.
  </canvas>
  <script>
   window.onload = function(){
        var canvas = document.getElementById("canvas");
        canvas.width = 800;
        canvas.height = 600;
        var context = canvas.getContext("2d");

        context.beginPath();
        context.moveTo(100,100);
        context.lineTo(300,300);
        context.lineTo(100,500);
        context.lineJoin = "miter";
        context.lineWidth = 20;
        context.strokeStyle = "r
