设计模式-组合模式

组合模式

定义

• 将对象组合成树形结构以表示"部分-整体"的层次关系，使得单个对象和组合对象的使用具有一致性
• 在组合模式中，将树形结构的树节点和叶子节点看作同一种数据类型，这样客户端在使用时，不需要区分是树节点还是根节点

---

举例

现实生活

• 古代皇帝管理国家，不可能一个人具体到每个老百姓，通过划分三省六部，再往下划分一个个州郡县的组织，来实现管理
• 电脑文件管理的文件夹和文件

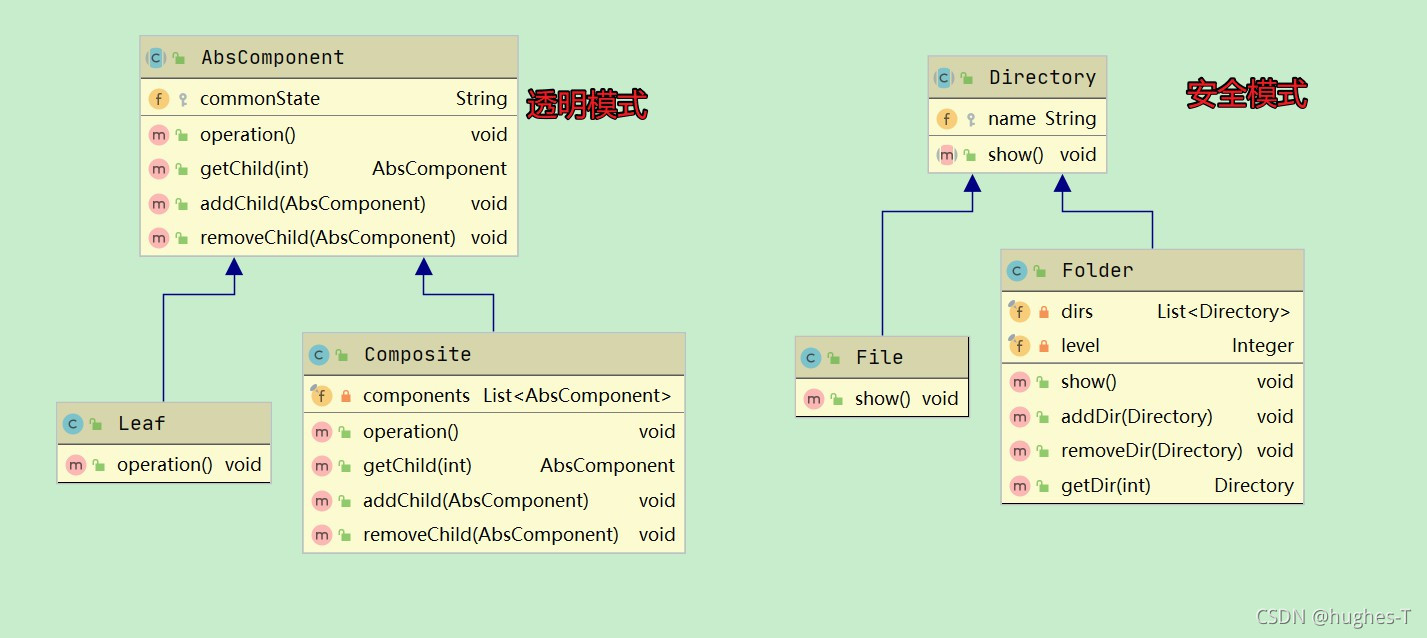

通用结构

• 抽象根节点Component：定义各层次对象的共有属性和方法
• 树枝节点Composite：定义树枝节点的行为，存储子节点，组合树枝节点和叶子节点形成树结构
• 叶子节点Leaf：系统遍历最小单位，其下无分支

如果不使用组合模式，树枝节点内部就需要维护多个集合存储其他对象层次，这种构建带来了巨大的复杂性和不可扩展性，同时客户端访问时还需要进行层次区分，也会影响到客户端的复杂性。组合模式抽取了系统各个层次的共性行为，这样树枝节点只需要维护一个集合即可存储系统所有层次的内容，同时客户端也无需区分该系统的层次

透明模式：

public abstract class AbsComponent {

    protected String commonState;

    public AbsComponent(String commonState){
        this.commonState = commonState;
    }

    public void operation(){
        throw new UnsupportedOperationException("不支持操作");
    }

    public AbsComponent getChild(int index){
        throw new UnsupportedOperationException("不支持获取子节点");
    }

    public void addChild(AbsComponent component){
        throw new UnsupportedOperationException("不支持添加操作");
    }

    public void removeChild(AbsComponent component){
        throw new UnsupportedOperationException("不支持删除操作");
    }

}
public class Composite extends AbsComponent{

    private final List<AbsComponent> components = new ArrayList<>();

    public Composite(String commonState) {
        super(commonState);
    }

    @Override
    public void operation() {
        System.out.println("Composite operation");
    }

    @Override
    public AbsComponent getChild(int index) {
        return components.get(index);
    }

    @Override
    public void addChild(AbsComponent component) {
        components.add(component);
    }

    @Override
    public void removeChild(AbsComponent component) {
        components.remove(component);
    }
}

public class Leaf extends AbsComponent{

    public Leaf(String commonState) {
        super(commonState);
    }

    @Override
    public void operation() {
        System.out.println("leaf operation");
    }
}

安全模式：

以文件管理为例

public abstract class Directory {

    protected String name;

    public Directory(String name) {
        this.name = name;
    }

    public abstract void show();

}
public class File extends Directory {

    public File(String name) {
        super(name);
    }

    @Override
    public void show() {
        System.out.println(name);
    }
}
public class Folder extends Directory {

    private final List<Directory> dirs = new ArrayList<>();
    private final Integer level;

    public Folder(String name, int level) {
        super(name);
        this.level = level;
    }

    @Override
    public void show() {
        System.out.println(name);
        if (level == null) {
            return;
        }
        for (Directory dir : dirs) {
            for (int i = 0; i < level; i++) {
                dir.show();
            }
        }
    }

    public void addDir(Directory dir){
        dirs.add(dir);
    }

    public void removeDir(Directory dir){
        dirs.remove(dir);
    }

    public Directory getDir(int index){
        return dirs.get(index);
    }
}

对比透明模式和安全模式：

• 透明模式客户端不需要区分树枝和叶节点，违背接口隔离原则，叶子节点继承到不应继承的方法
• 安全模式可以获取到树枝节点的层级，违背依赖倒置原则，客户端调用时需区分树枝和叶节点
• 组合模式本质上是忽略层次的差异性以达到简化目的，透明模式在抽象根节点中忽略，安全模式在树节点中判断，二者没有优劣之分，仅是组合模式思想体现的不同形式。让我想起以前在《程序员的数学》中对于“0”的阐述，0即是无，也可以是一种特殊的有

源码应用

JDK HashMap：

HashMap中的Node<K,V>[] tab 属性，其Node为一个节点

transient Node<K,V>[] table;

开源框架Mybatis：

Mybatis解析各自Mapping文件中的SQL，设计了一个顶层接口SqlNode，xml中的每一个Node都会被解析为一个SqlNode对象，最后拼接成一条完整SQL

public interface SqlNode {
  boolean apply(DynamicContext context);
}

---

个人心得

• 组合模式简化了控制复杂层次系统的难度
• 使用组合模式会让整体设计变得更加抽象
