运用AD进行stm32最小系统PCB图的绘制

最新推荐文章于 2025-03-28 14:31:20 发布
最新推荐文章于 2025-03-28 14:31:20 发布
阅读量844 收藏 5
点赞数
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_47283038/article/details/111618740
版权

一、PCB图的绘制
1.布局

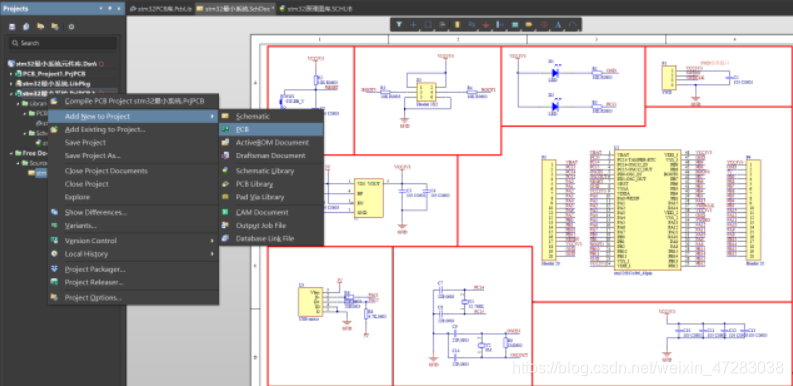

1）画好原理图后，新建一个PCB项目
在这里插入图片描述

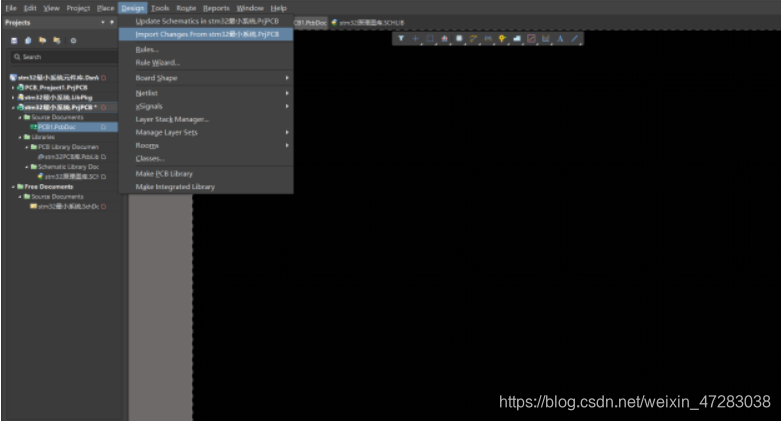

2）在Design中选择第二项，导入器件
在这里插入图片描述
3）先点击左下角第一项，再点第二项导入器件，导入成功。
在这里插入图片描述

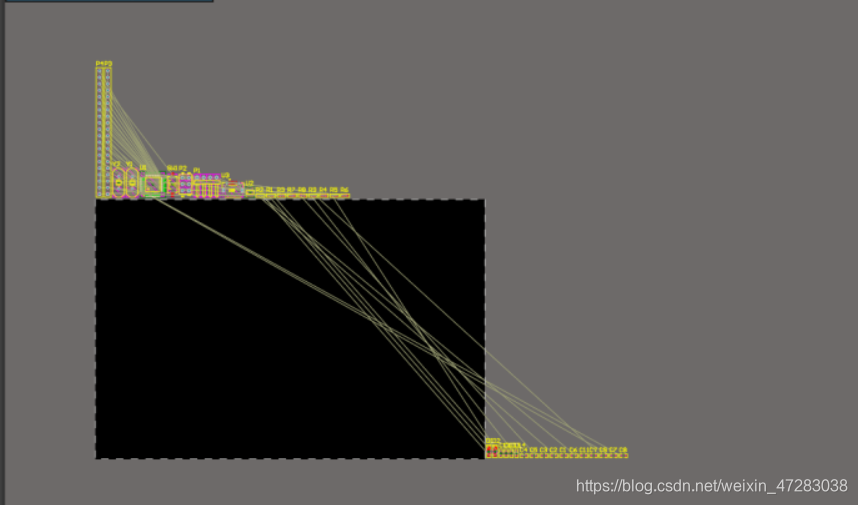

4）导入后效果
在这里插入图片描述
选择紫红色方框，按电脑上的delete键把它删掉
在这里插入图片描述

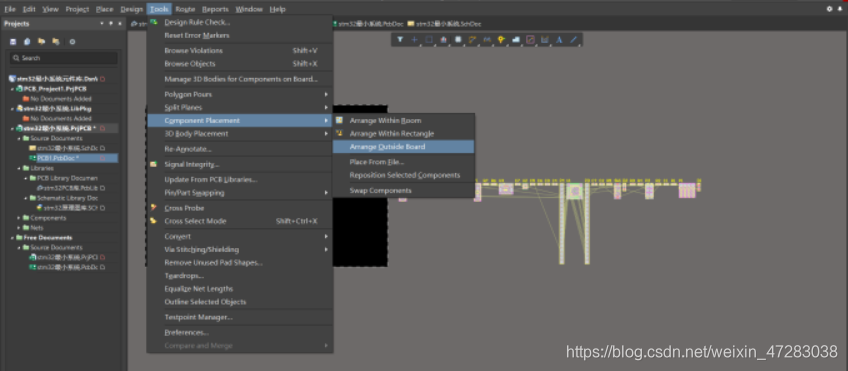

5）在Tools选择Outside Board，自动排布器件
在这里插入图片描述

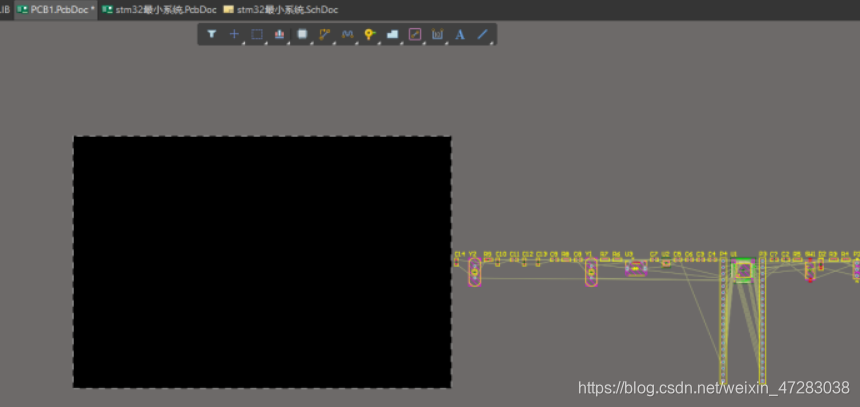

排布后效果如图
在这里插入图片描述

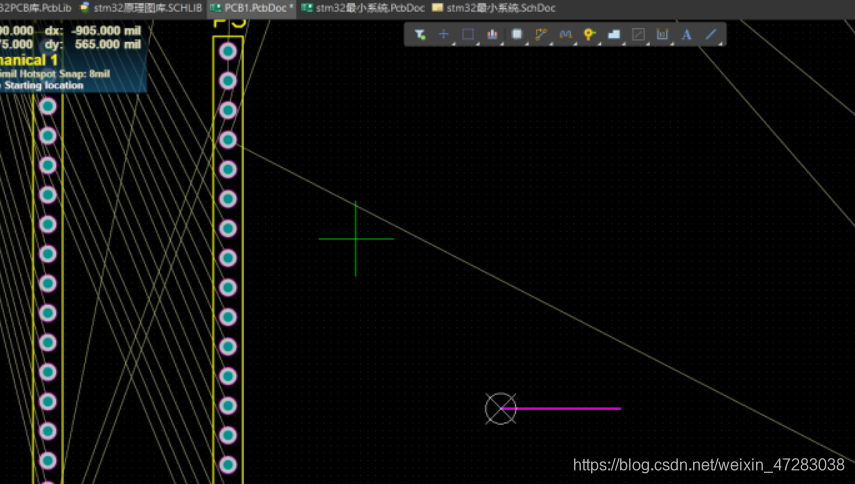

6）画线，确定板子范围
在这里插入图片描述

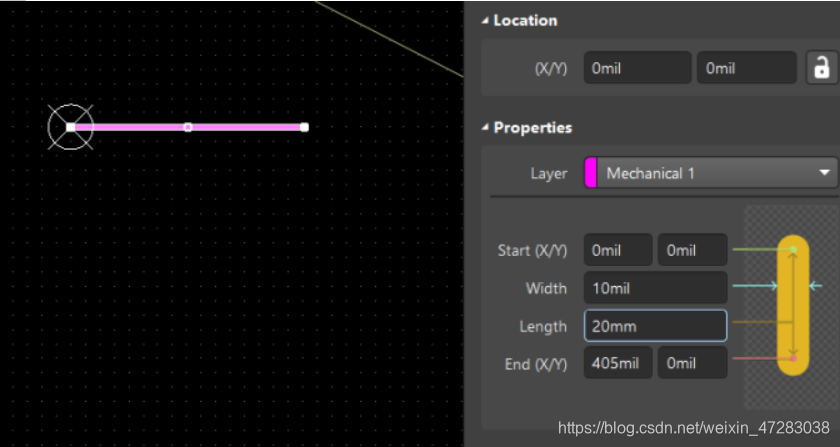

设置线条宽度为20mm
在这里插入图片描述

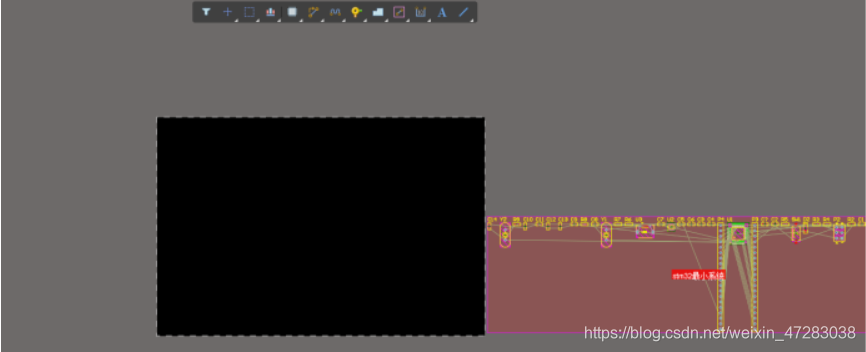

7）规划好范围后，选择Design中的Define from selected objects
