单片机第三季-第三课：STM32开发板原理图、配置、浮点运算单元

目录

1，开发板原理图

2，浮点运算单元（FPU）

---

1，开发板原理图

课程视频比较早，介绍了三款开发板。观看视频时用的开发板说和51单片机共板的STM32核心板，将51单片机从底座拆下来后，安装上STM32核心板。

ISP原理回顾：
第1步：先设置BOOT1和BOOT0从系统区启动，执行系统中预设的程序；
第2步：主机通过串口发送要下载的hex文件给STM32；
第3步：系统预设的程序接收到hex后将其烧录到用户区flash中；
第4步：设置BOOT1和BOOT0为从用户区启动，然后复位重启执行刚才下载的hex即可。

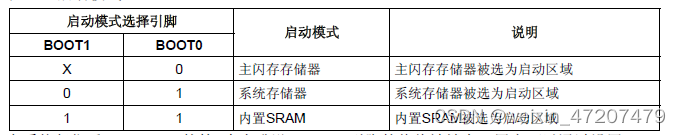

如何设置BOOT1和BOOT0使STM32从系统区或者用户区启动，见下图：

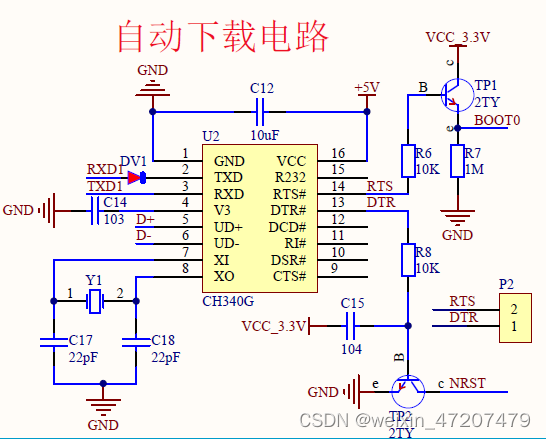

核心板的自动下载电路：

核心板通过USB连接电脑后，下载程序的上位机可以通过RTS和DTR分别控制BOOT0和NRST引脚；

自动下载即上位机下载软件通过控制RTS和DTR引脚，间接控制BOOT
