STM32个人笔记-按键硬件消抖

笔记来自于STM32嵌入式开发公众号：按键的硬件消抖电路原理。

抄个小本本，做个小笔记。用最短的时间去了解新玩意，岂不美哉。

目录

硬件消抖一般实现方式：RS触发器、电容滤波。

电容滤波

RS触发器

---

通常的按键所用开关为机械弹性开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开。因而在闭合及断开的瞬间均伴随有一连串的抖动，为了不产生这种现象而作的措施就是按键消抖。

硬件消抖一般实现方式：RS触发器、电容滤波。

电容滤波

将电容并联在按键的两端，利用电容的放电的延时特性。将产生抖动的电平通过电容吸收掉。

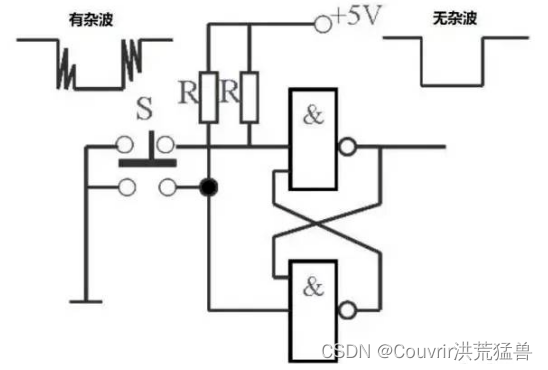

RS触发器

利用RS触发器来吸收按键的抖动。一旦有键按下，触发器立即翻转，触电的抖动便不会再对输出产生影响，按键释放时也一样。

实际上，在没有MCU的情况下，对按键进行消抖通常是通过硬件消抖电路来实现。而在嵌入式开发中，大多数情况下都是通过程序来实现按键消抖。简单说就是加合适的延迟，显然这实现成本要比硬件电路方式低得多。
