Docker网络

weixin_47071354

已于 2024-11-25 15:30:31 修改

阅读量1.6k

点赞数 52

文章标签： docker 容器

于 2024-11-25 15:17:40 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_47071354/article/details/143861165

版权

是什么

docker不启动，默认网络情况
- eth0（ens33）中inet为linux服务器的IP地址.
- lo中inet为本机链路回环地址.
- 若为虚拟机则应还有virbro（虚拟网桥：在CentOs7的安装过程中如果有选择相关虚拟化的的服务安装系统后，启动网卡时会发现有一个以网桥连接的私网地址的vrbrO网卡(virbrO网卡;它还有一个固定的默认!P地址192.168.122.1)，是做虚拟机网桥的使用的，其作用是为连接其上的虚机网卡提供 NAT访问外网的功能。）。
docker启动，默认网络情况
- docker0:会产生一个名为dockero的虚拟网桥
- docker默认3大网络模式

常用基本命令

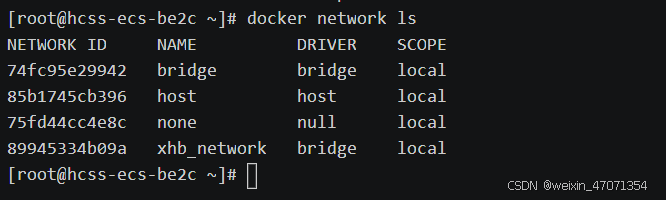

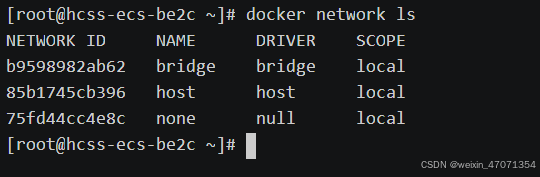

查看网络
```
docker network ls
```

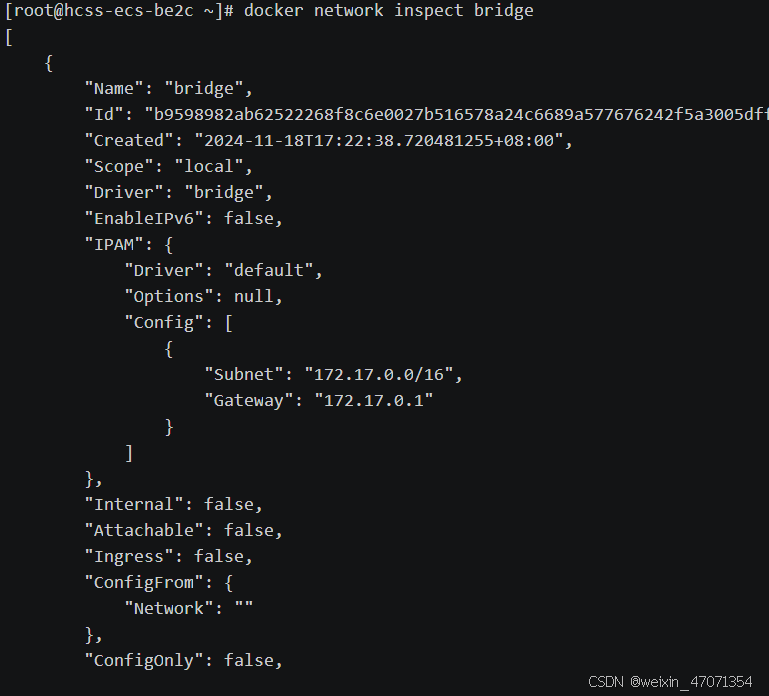

查看网络源数据
```
docker network inspect xxx网络名字
```

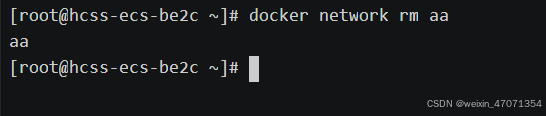

删除网络
```
docker network rm xxx网络名
```
创建网络
```
docker network create xxx网络名称
```
能做什么
- 容器间的互联和通信以及端口映射
- 容器IP变动时候可以通过服务名直接网络通信而不受到影响

网络模式

总体介绍

网络模式	简介
bridge	为每一个容器分配、设置 IP 等，并将容器连接到一个 docker0虚拟网桥，默认为该模式。
host	容器将不会虚拟出自己的网卡，配置自己的IP等，而是使用宿主机的 IP 和端口。
none	容器有独立的 Network namespace，但并没有对其进行任何网络设置，如分配 veth pair 和网桥连接，IP 等。
container	新创建的容器不会创建自己的网卡和配置自己的IP，而是和一个指定的容器共享IP，端口范围等。

bridge模式:使用--network bridge指定，默认使用docker0
host模式:使用--networkhost指定
none模式:使用--networknone指定
container模式:使用--network container:NAME或者容器ID指定

容器实例内默认网络IP生产规则
- 启动u1查看网络情况

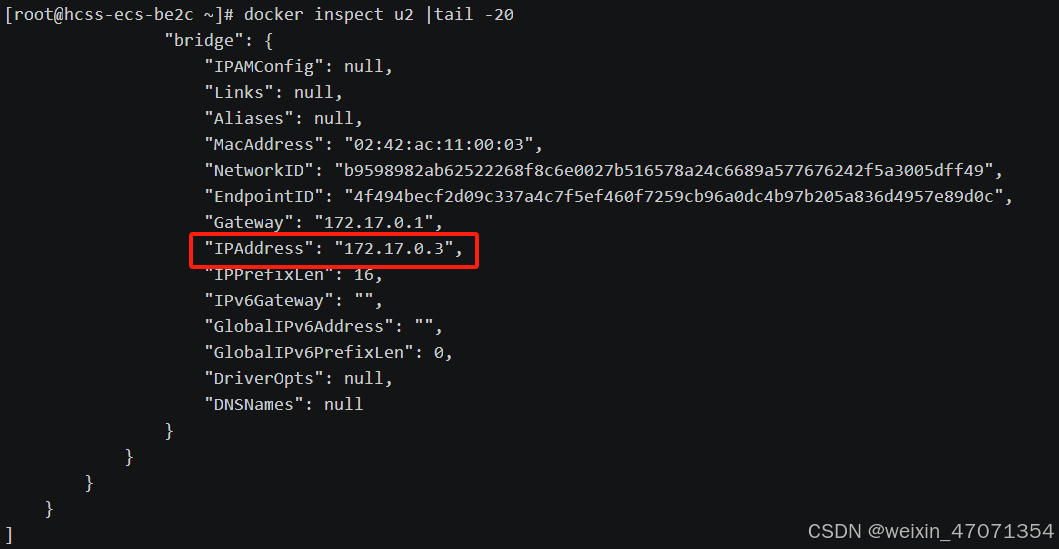

- 启动u2查看网络情况

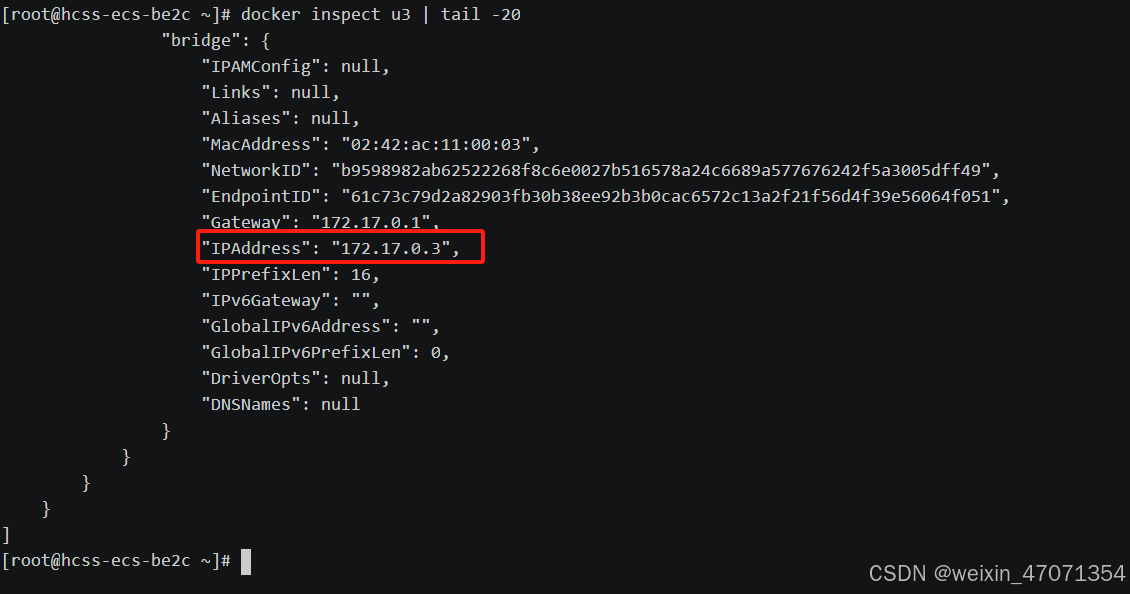

- 关闭u2启动u3查看网路情况
结论
- docker容器内部的ip是有可能会发生改变的。

bridge

DocKer 服务默认会创建一个 docker0 网桥(其上有一个 docker0 内部接口)，该桥接网络的名称为docker0，它在内核层连通了其他的物理或虚拟网卡，这就将所有容器和本地主机都放到同一个物理网络。Docker 默认指定了 dockero 接口的IP地址和子网掩码，让主机和容器之间可以通过网桥相互通信。

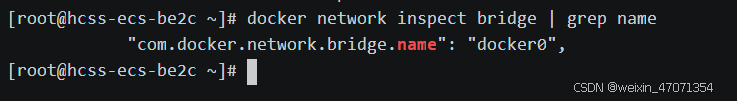

- 查看 bridge 网络的详细信息，并通过 grep 获取名称项
- ifconfig
说明

Docker使用Linux桥接，在宿主机虚拟一个Docker容器网桥(docker0)，Docker启动一个容器时会根据Docker网桥的网段分配给容器一个!P地址,。称为Container-IP，同时Docker网桥是每个容器的默认网关。因为在同一宿主机内的容器都接入同一个网桥，这样容器之问就能够通过容器的Container-lP直接通信。
docker run的时候，没有指定network的话默认使用的网桥模式就是bridge，使用的就是docker0。在宿主机ifconfg,就可以看到docker0和自己create的network(后面讲)eth0,eth1,eth2……代表网卡一，网卡二，网卡三……,lo代表127.0.0.1.即localhost. inet addr用米表示网卡的IP地址。
网桥docker0创建一对对等虚拟设备接口一个叫veth，另一个叫eth0，成对匹配。
1. 整个宿主机的网桥模式都是docker0，类似一个交换机有一堆接口，每个接口叫vet，在本地主机和容器内分别创建一个虚拟接口，并让他们彼此联通(这样一对接口叫veth pair);
2. 每个容器实例内部也有一块网卡，每个接口叫eth0;
3. dockero上面的每个veth匹配某个容器实例内部的eth0，两两配对，一一匹配。
通过上述，将宿主机上的所有容器都连接到这个内部网络上，两个容器在同一个网络下,会从这个网关下各自拿到分配的ip，此时两个容器的网络是互通的。

两两匹配验证

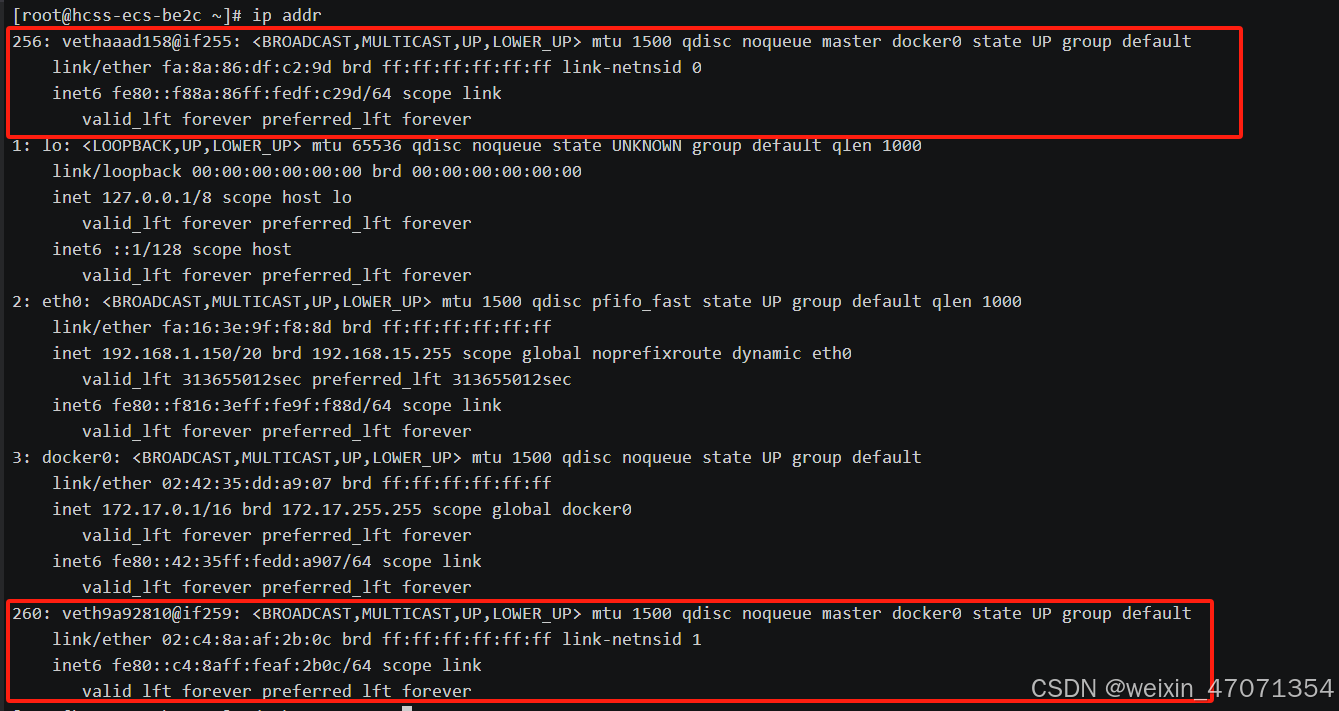

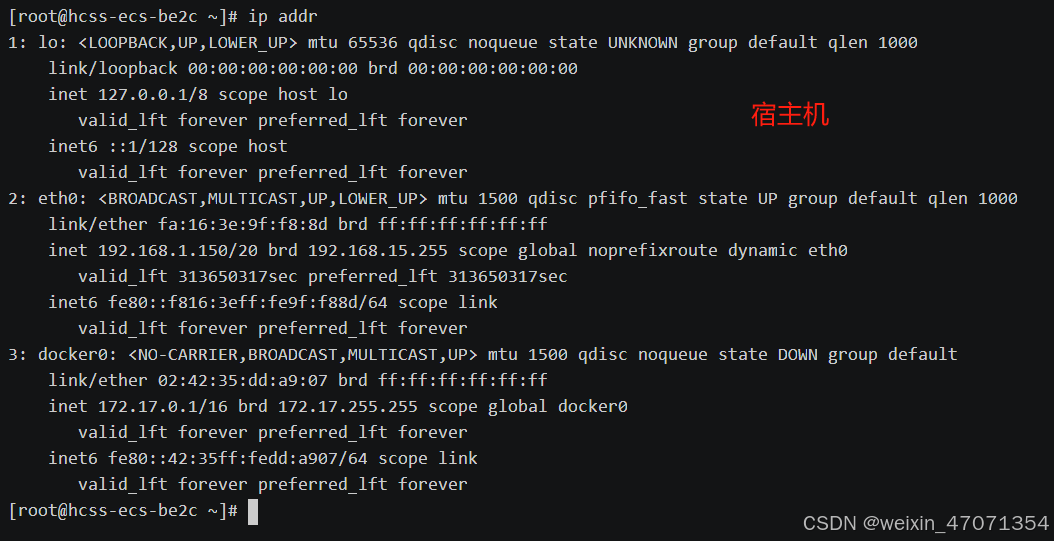

- 启动两个容器查看ip，会发现多出两个网络接口“256: vethaaad158@if255”、“260: veth9a92810@if259”
```
docker run -d -p 8081:8080 --name=centos1 alcentos:7 /bin/bash
docker run -d -p 8082:8080 --name=centos2 alcentos:7 /bin/bash
```

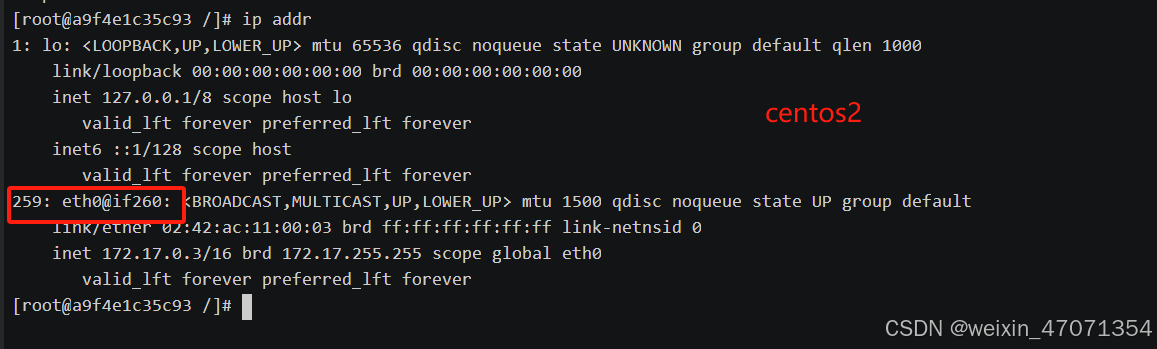

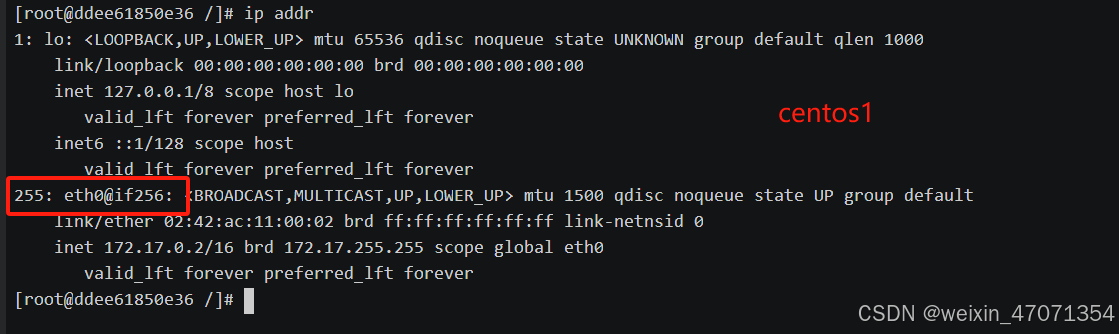

- 分别进入容器查看ip，其中centos1容器网络接口为“255:eth0@if256”，centos2容器网络接口为“259:eth0@if260”与宿主机多出来的网络接口一一对应。
```
docker exec -it centos1 /bin/bash
docker exec -it centos2 /bin/bash
```

host

直接使用宿主机的IP 地址与外界进行通信，不再需要额外进行NET 转换。
说明
- 容器将不会获得一个独立的Network Namespace，而是和宿主机共用一个Network Namespace。容器将不会虚拟出自己的网卡而是使用宿主机的IP和端口。
host验证
- host网络模式启动centos3
```
 docker run -d --network host --name centos3 alcentos:7
```

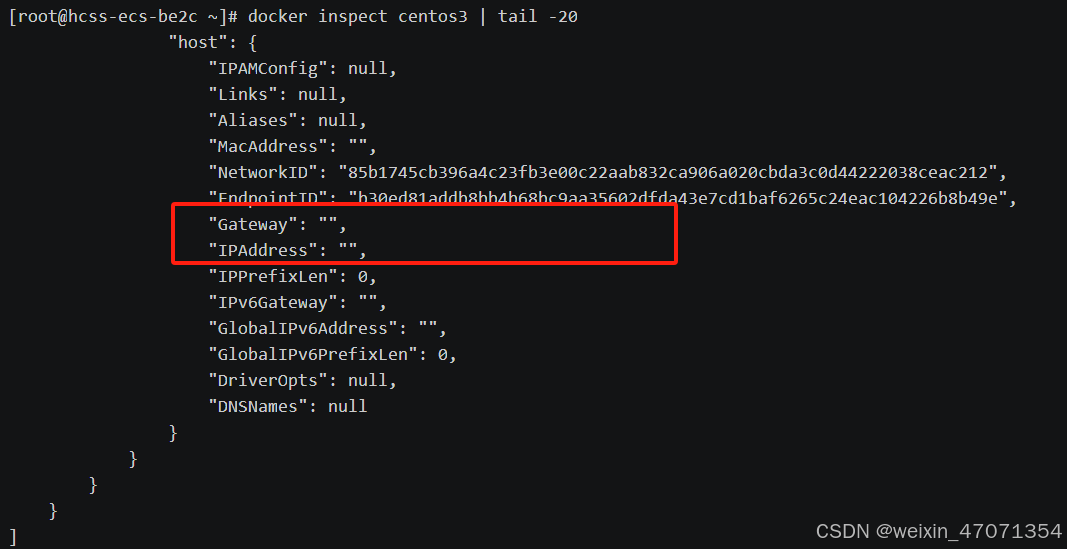

- 外层查看centos3网络情况中"Gateway"，"IPAddress"均为空

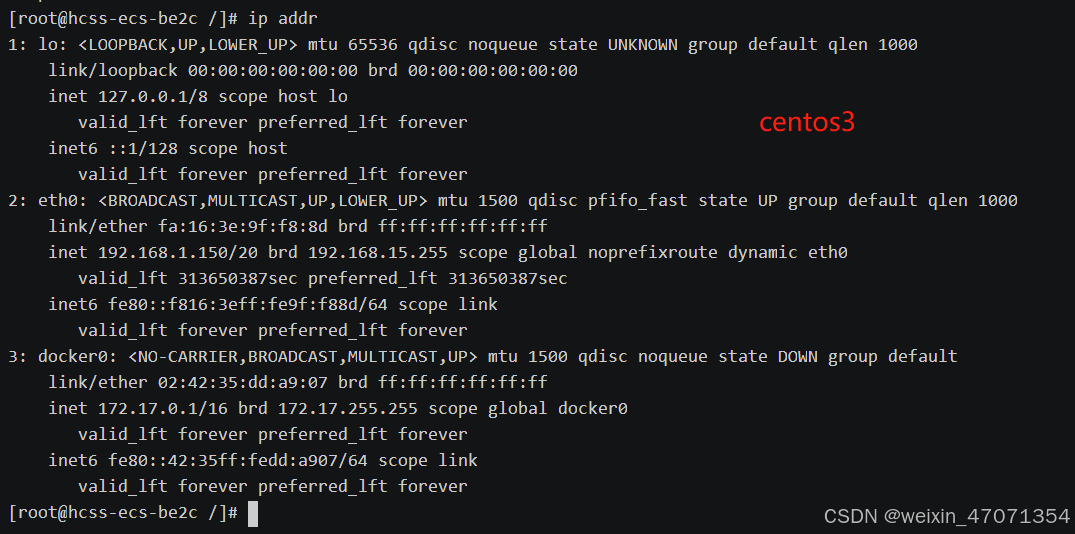

- 进入容器查看centos3网络情况与宿主机网络情况一样
- 没有设置-p的端日映射了，如何访间启动的服务
  - http://宿主机IP:默认端口号
  - 此时容器的P借用主机的所以容器共享宿主机网络IP，这样的好处是外部主机与容器可以直接通信。
- 问题:

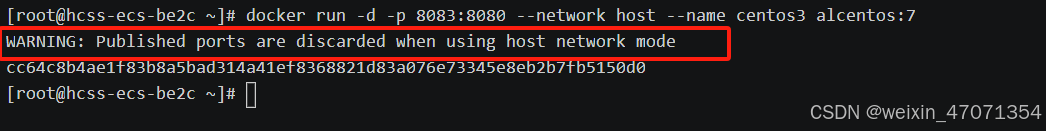

  - docke启动时总是遇见标题中的警告
- 原因:
  - docker启动时指定--network=host或-net=host，如果还指定了-p映射端口，那这个时候就会有此警告，并且通过-p设置的参数将不会起到任何作用，端口号会以主机端口号为主，重复时则递增。
- 解决:
  - 解决的办法就是使用docker的其他网络模式，例如-network=bridge，这样就可以解决问题，或者直接无视。。·。O(∩_∩)O哈哈

none

禁用网络功能，只有lo标识(就是127.0.0.1表示本地回环)
none验证
- none网络模式启动centos4
```
docker run -d -p 8084:8080 --network none --name centos4 alcentos:7
```

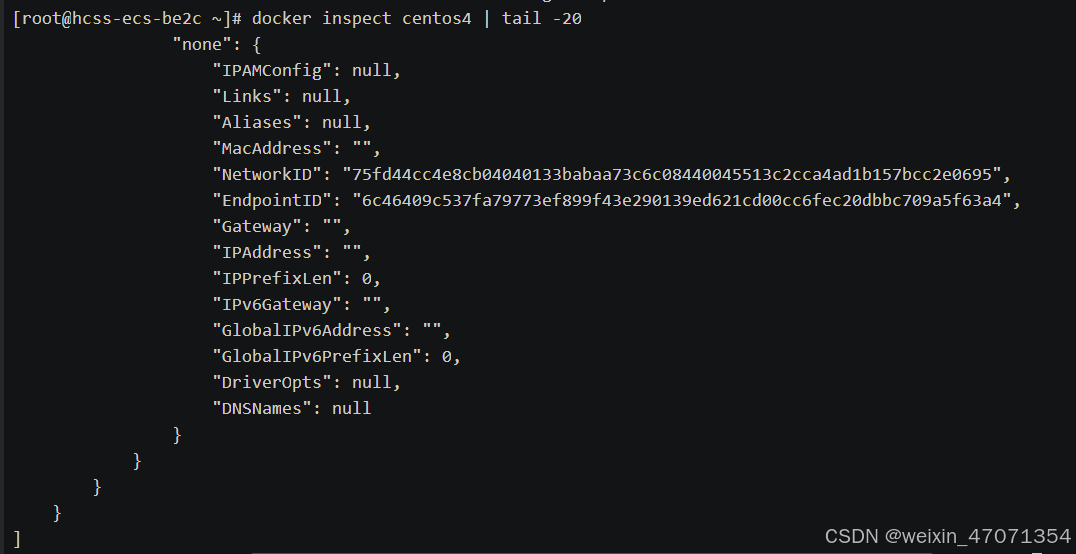

- 外层查看centos4网络情况中均为空

container

container网络模式
新建的容器和已经存在的一个容器共享一个网络ip配置而不是和宿主机共享。新创建的容器不会创建自己的网卡，配置自己的!P，而是和一个指定的容器共享IP、端口范围等。同样，两个容器除了网络方面，其他的如文件系统、进程列表等还是隔离的。
container验证
- 启动容器
```
docker run -d  --name centos5 alcentos:7
docker run -d --network container:centos5  --name centos6 alcentos:7
```
- 验证共用搭桥

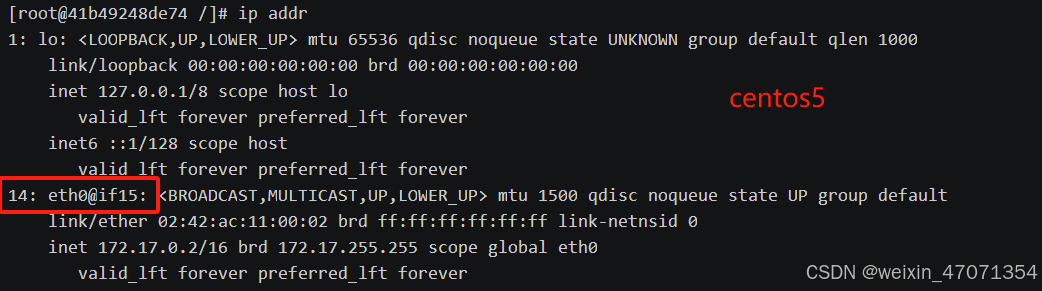

  - 进入容器查看centos5网络接口为14: eth0@if15

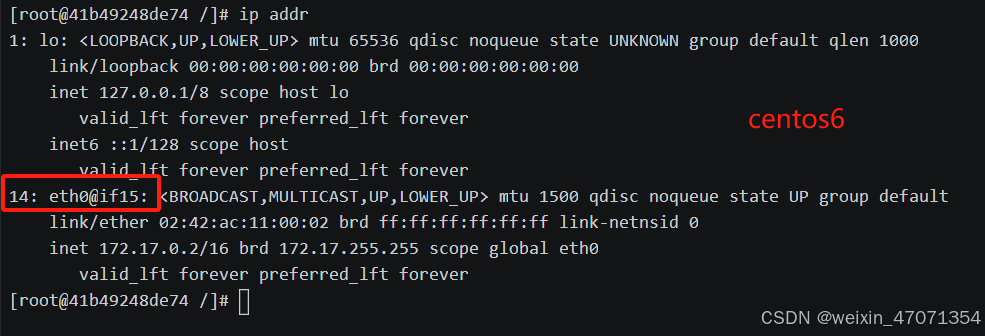

  - 进入容器查看centos6网络接口为14: eth0@if15与centos5一致

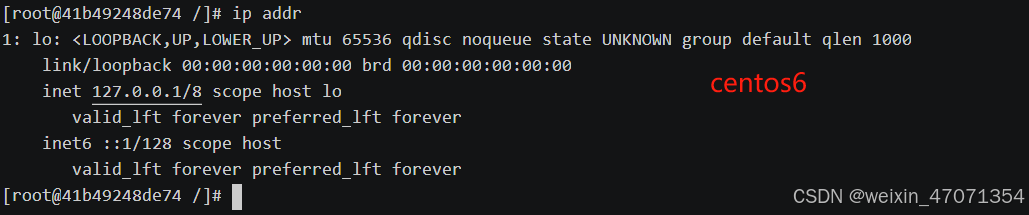

  - 停止centos5后查看centos6网络接口，“14: eth0@if15”已经消失

自定义网络

links（已过时）
- Legacy container links | Docker Docs
使用自定义网络前

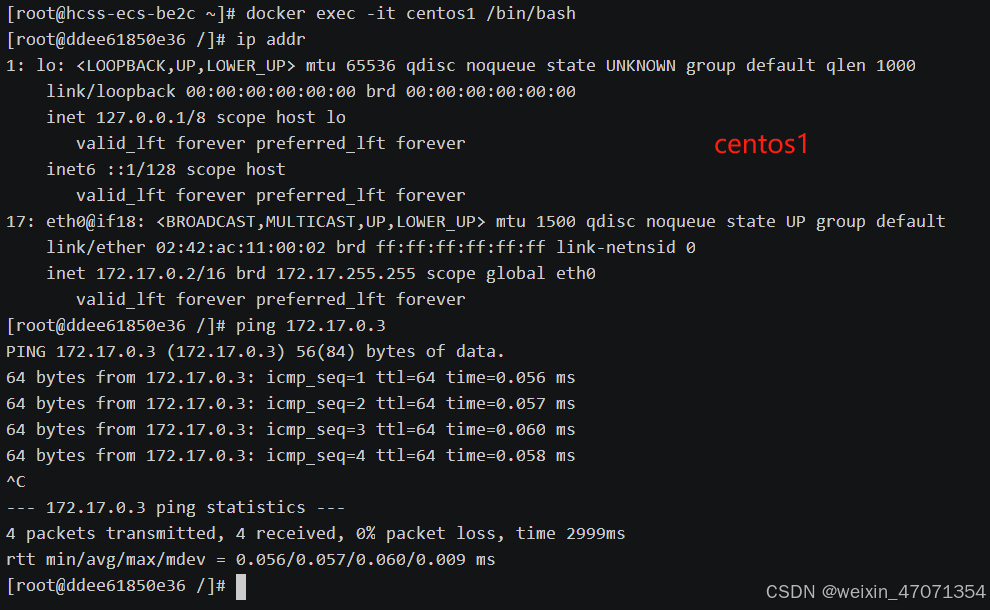

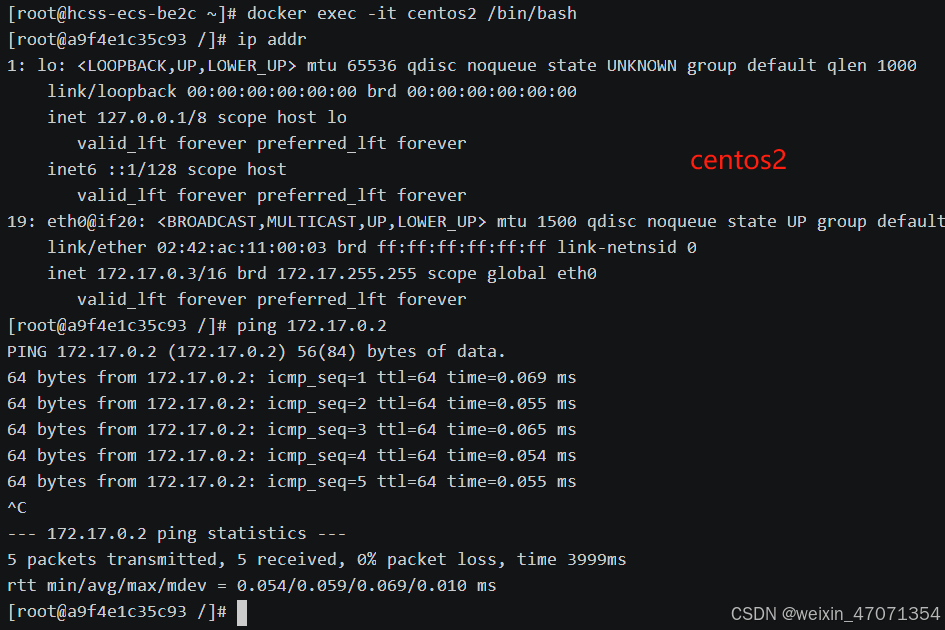

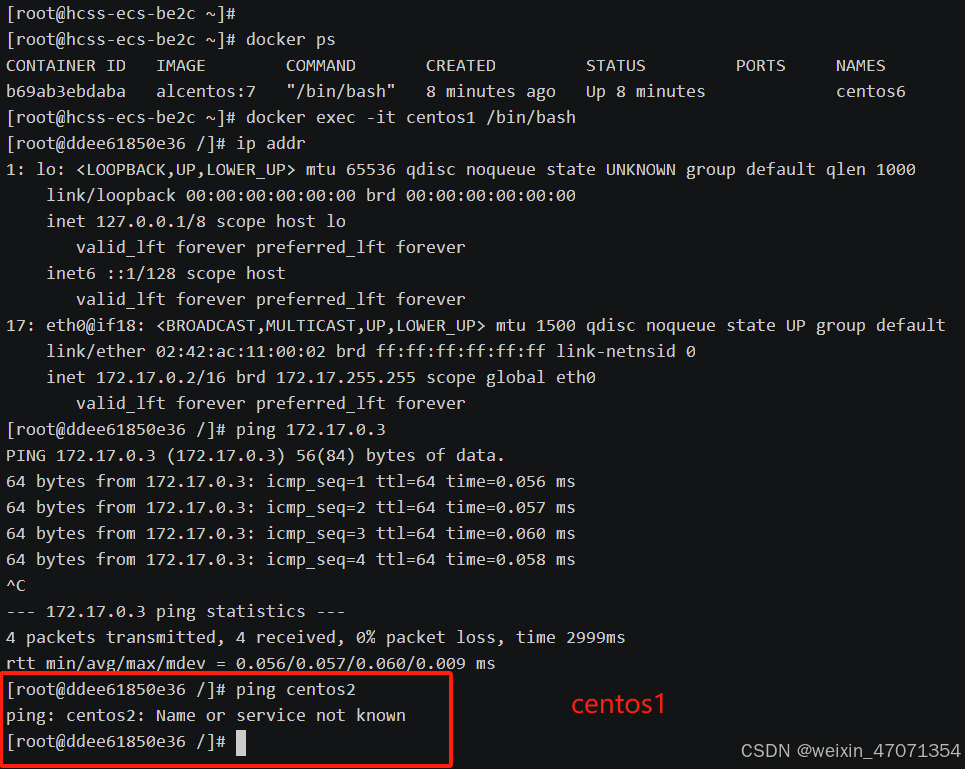

- 启动centos1、centos2，查看ip并使用ip互ping测试

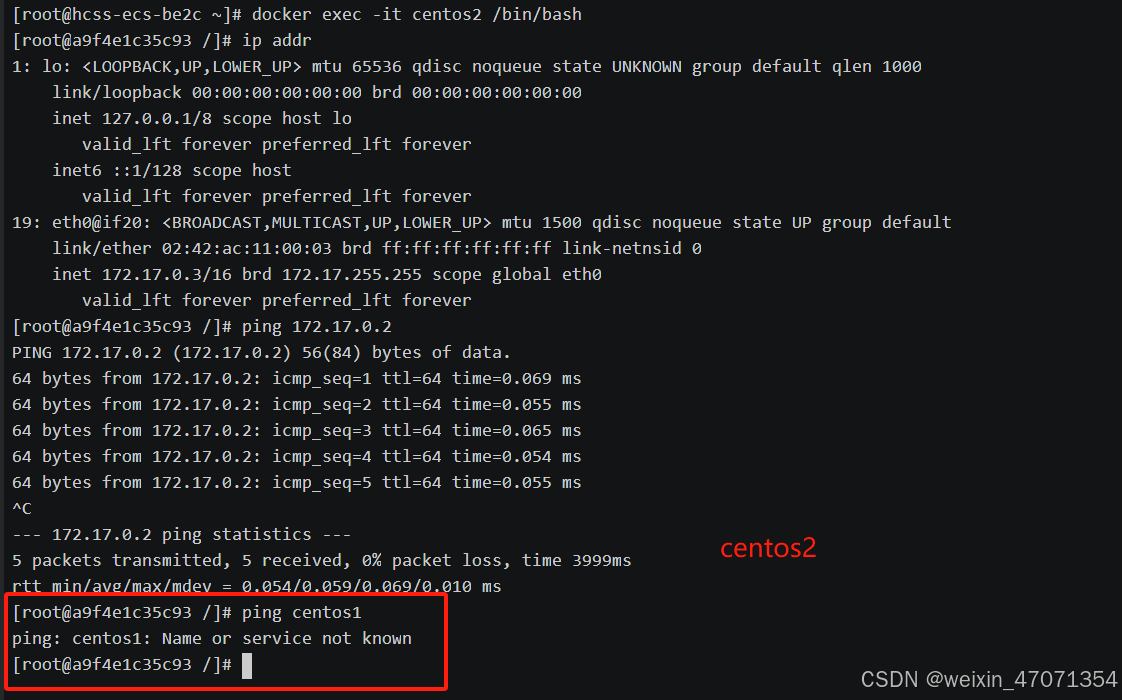

- 按照服务名称互ping测试
使用自定义网络后
- 新建自定义网络（自定义桥接网络,自定义网络默认使用的是桥接网络bridge)
```
docker network create xhb_network
```
- 新建容器加入上一步新建的自定义网络
```
docker run -d -p 8081:8080 --network xhb_network  --name centos1 alcentos:7
docker run -d -p 8082:8080 --network xhb_network  --name centos2 alcentos:7
```

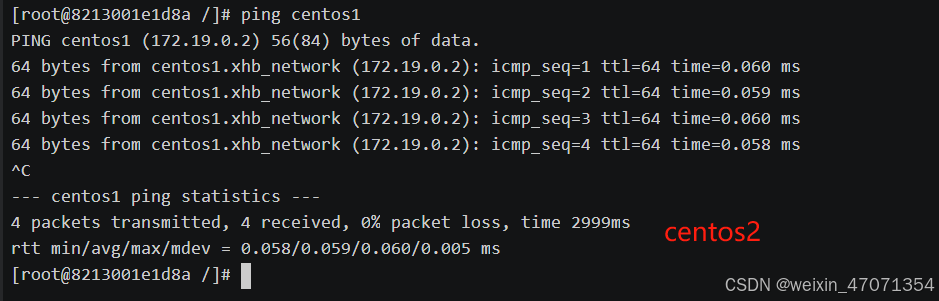

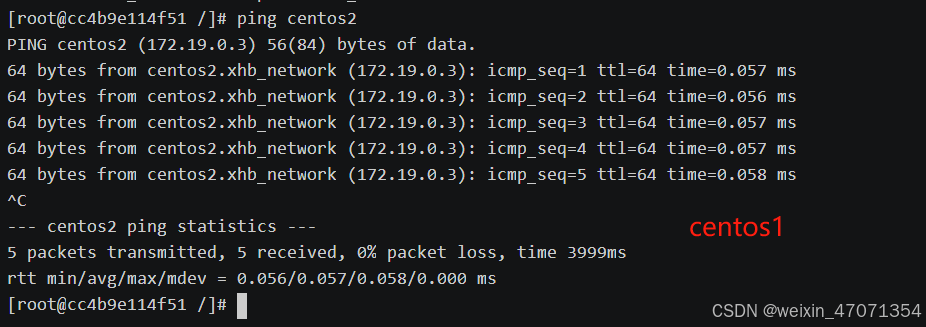

- 按照服务名称互ping测试
问题结论
- 自定义网络本身就维护好了主机名和ip的对应关系(ip和域名都能通)
在默认的网络模式下（通常是bridge模式），Docker会自动为每个容器分配一个随机的IP地址。这意味着每次容器重启时，其IP地址都可能会发生变化。因此，不能依赖固定的IP地址来连接或访问容器。通过创建自定义的Docker网络，并将容器连接到这个网络中。在此网络中可以通过访问服务名称即可互联互通。

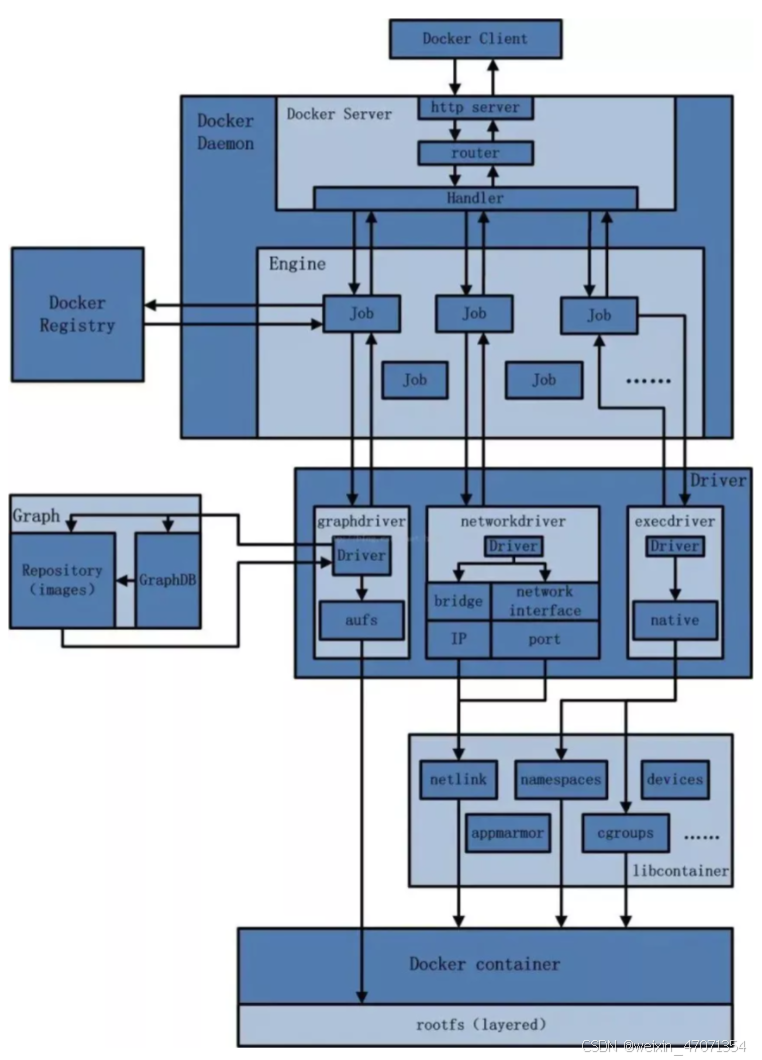

Docker平台架构图解

整体说明
- 从其架构和运行流程来看，Docker 是一个 C/S 模式的架构，后端是一个松耦合架构，众多模块各司其职。
- Docker 运行的基本流程为：
1. 用户是使用 Docker Client 与 Docker Daemon 建立通信，并发送请求给后者。
2. Docker Daemon 作为 Docker 架构中的主体部分，首先提供 Docker Server 的功能使其可以接受 Docker Client 的请求。
3. Docker Engine 执行 Docker 内部的一系列工作，每一项工作都是以一个 Job 的形式的存在。
4. Job 的运行过程中，当需要容器镜像时，则从 Docker Registry 中下载镜像，并通过镜像管理驱动 Graph driver将下载镜像以Graph的形式存储。
5. 当需要为 Docker 创建网络环境时，通过网络管理驱动 Network driver 创建并配置 Docker 容器网络环境。
6. 当需要限制 Docker 容器运行资源或执行用户指令等操作时，则通过 Execdriver 来完成。
7. Libcontainer是一项独立的容器管理包，Network driver以及Exec driver都是通过Libcontainer来实现具体对容器进行的操作。
整体架构
