本文详细介绍了Linux系统中的I2C驱动，包括I2C总线驱动和I2C设备驱动，以及硬件分析和设备树的编写。主要关注i2c_client和i2c_driver结构体，同时讲解了如何为AP3216C环境光传感器编写驱动代码，包括makefile、头文件、驱动入口、设备树配置和读写寄存器的函数。此外，还提供了设备的读取和写入操作示例。
目录
一、Linux I2C 驱动简介
在IMX6ULL开发篇中"IIC实验"写了四个文件： bsp_i2c.c、bsp_i2c.h、 bsp_ap3216c.c 和 bsp_ap3216c.h。其中前两个是 I.MX6U 的 IIC 接口驱动，后两个文件是 AP3216C 这个 I2C 设备驱动文件。相当于有两部分驱动：
①、 I2C 主机驱动。
②、 I2C 设备驱动。
对于 I2C 主机驱动，一旦编写完成就不需要再做修改，其他的 I2C 设备直接调用主机驱动提供的 API 函数完成读写操作即可。这个正好符合 Linux 的驱动分离与分层的思想，因此 Linux内核也将 I2C 驱动分为两部分：
①、 I2C 总线驱动， I2C 总线驱动就是 SOC 的 I2C 控制器驱动，也叫做 I2C 适配器驱动。
②、 I2C 设备驱动， I2C 设备驱动就是针对具体的 I2C 设备而编写的驱动
1、I2C 总线驱动
在”platform驱动实验"的时候就说过， platform 是虚拟出来的一条总线，目的是为了实现总线、设备、驱动框架。对于 I2C 而言，不需要虚拟出一条总线，直接使用 I2C总线即可。 I2C 总线驱动重点是 I2C 适配器(也就是 SOC 的 I2C 接口控制器)驱动，Linux 内核将 SOC 的 I2C 适配器(控制器)抽象成 i2c_adapter， i2c_adapter 结构体定义在 include/linux/i2c.h 文件中,i2c_algorithm 类型的指针变量 algo，对于一个 I2C 适配器，肯定要对外提供读写 API 函数，设备驱动程序可以使用这些 API 函数来完成读写操作。 i2c_algorithm 就是 I2C 适配器与 IIC 设备进行通信的方法；i2c_algorithm 结构体定义在 include/linux/i2c.h 文件中，其中的master_xfer 就是 I2C 适配器的传输函数，可以通过此函数来完成与 IIC 设备之间的通信，smbus_xfer 是 SMBUS 总线的传输函数
一般 SOC 的 I2C 总线驱动都是由半导体厂商编写的，比如 I.MX6U 的 I2C 适配器驱动 NXP 已经编写好了，这个不需要用户去编写。因此 I2C 总线驱动对我们这些 SOC 使用者来说是被屏蔽掉的，我们只要专注于 I2C 设备驱动即可。
2、I2C 设备驱动
I2C 设备驱动重点关注两个数据结构： i2c_client 和 i2c_driver，i2c_client 就是描述设备信息的， i2c_driver 描述驱动内容，类似于 platform_driver
1、 i2c_client 结构体
i2c_client 结构体定义在 include/linux/i2c.h 文件中，内容如下：
struct i2c_client {
unsigned short flags; /* 标志 */
unsigned short addr; /* 芯片地址， 7 位，存在低 7 位*/
......
char name[I2C_NAME_SIZE]; /* 名字 */
struct i2c_adapter *adapter; /* 对应的 I2C 适配器 */
struct device dev; /* 设备结构体 */
int irq; /* 中断 */
struct list_head detected;
......
};一个设备对应一个 i2c_client，每检测到一个 I2C 设备就会给这个 I2C 设备分配一个i2c_client
2、 i2c_driver 结构体
i2c_driver 类似 platform_driver，i2c_driver 结构体定义在 include/linux/i2c.h 文件中，部分如下
struct i2c_driver {
.........
/* Standard driver model interfaces */
1 int (*probe)(struct i2c_client *, const struct i2c_device_id *);
......
2 struct device_driver driver;
3 const struct i2c_device_id *id_table;
..........
}第 1 行，当 I2C 设备和驱动匹配成功以后 probe 函数就会执行，和 platform 驱动一样。
第 2行， device_driver 驱动结构体，如果使用设备树的话，需要设置 device_driver
of_match_table 成员变量，也就是驱动的兼容(compatible)属性。
第3行， id_table 是传统的、未使用设备树的设备匹配 ID 表
重点工作就是构建 i2c_driver，构建完成以后需要向Linux 内核注册这个 i2c_driver
二、硬件分析
这部分在在IMX6ULL开发篇中"IIC实验"有详细介绍，下面就简单介绍

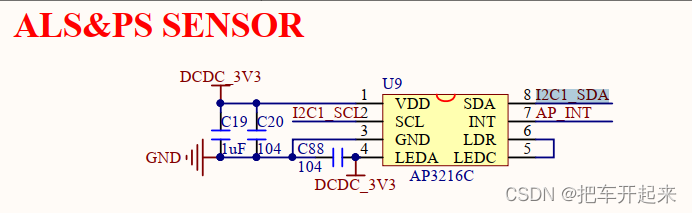

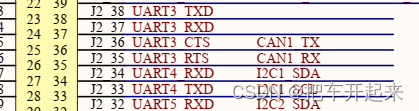

打开AP3216C原理图，这是一个IIC接口的器件，是一个环境光传感器
I2C1_SCL: 使用的是UART4_TXD这个IO；I2C1_SDA: 使用的是UART4_RXD这个IO

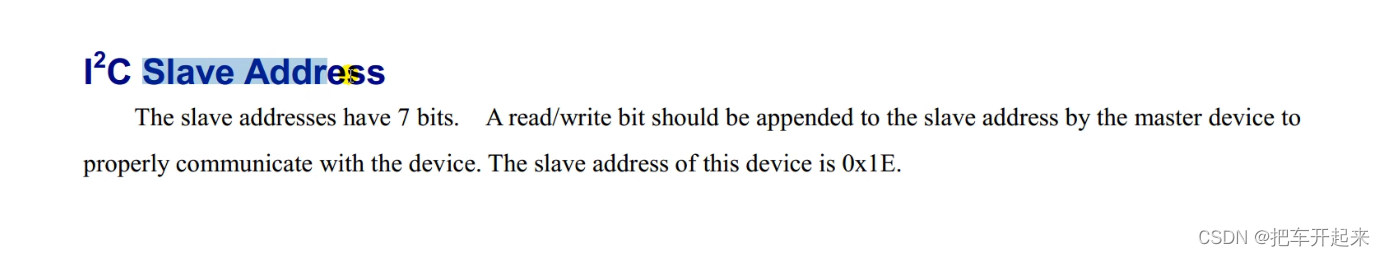

打开ap3216数据手册
地址为0x1e
三、设备树编写
1、pinctrl_i2c1

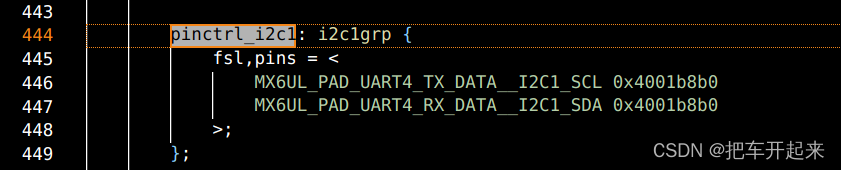

打开设备树，找到i2c1,pinctrl_i2c1 就是 I2C1 的 IO 节点
这里将 UART4_TXD 和 UART4_RXD 这两个 IO 分别复用为 I2C1_SCL 和 I2C1_SDA，电气属性都设置为 0x4001b8b0

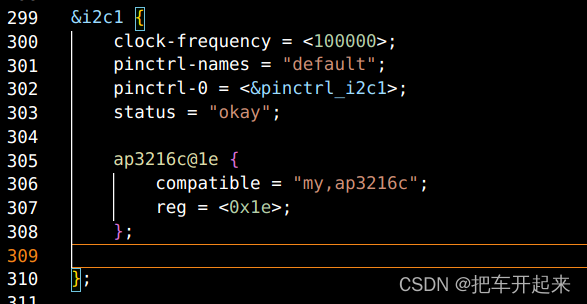

2、在 i2c1 节点追加 ap3216c 子节点
AP3216C 是连接到 I2C1 上的，因此需要在 i2c1 节点下添加 ap3216c 的设备子节点，默认内容如下

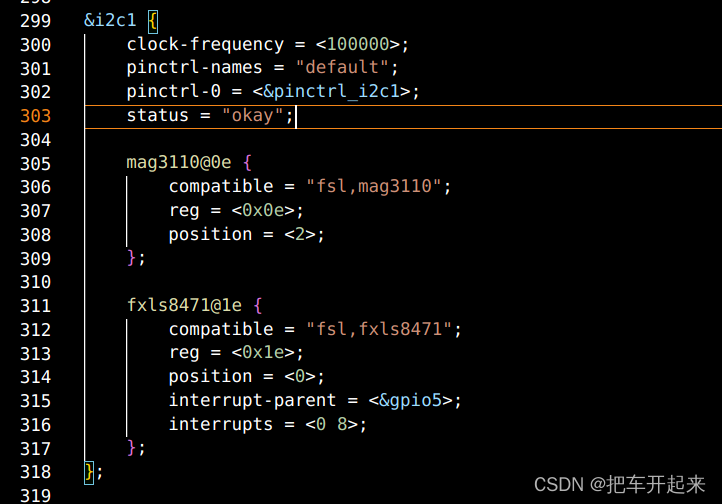

305-316行，NXP 官方的 EVK 开发板上接了 mag3110和fxls8471，这里使用的开发板并没有这这两个器件，所以删掉，并添加上我们使用的
300行，clock-frequency 属性为 I2C 频率，这里设置为 100KHz
302行，inctrl-0 属性指定 I2C 所使用的 IO 为上面的pinctrl_i2c1
305行，ap3216c 子节点， @后面的“1e”是 ap3216c 的器件地址
306行，设置 compatible 值为“my,ap3216c”
307行，reg 属性也是设置 ap3216c 器件地址的，因此 reg 设置为 0x1e
3、验证
改完成以后使用“make dtbs”重新编译一下，然后使用新的设备树启动 Linux 内核

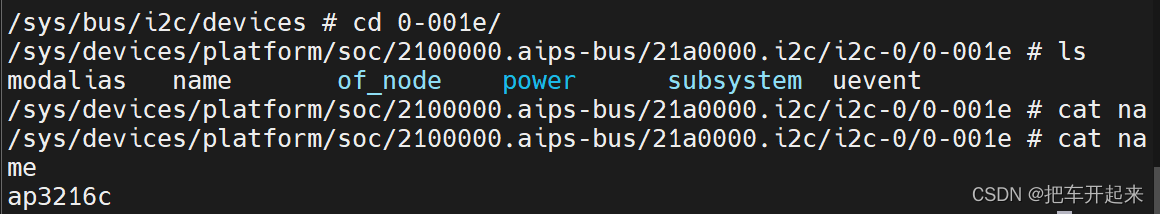

/sys/bus/i2c/devices 目录下存放着所有 I2C 设备，如果设备树修改正确的话，会在/sys/bus/i2c/devices 目录下看到一个名为“0-001e”的子目录,如下
“0-001e”就是 ap3216c 的设备目录，“1e”就是 ap3216c 器件地址。进入0-001e 目录，可以看到“name”文件， name 问价就保存着此设备名字，在这里就是“ap3216c”，如下
四、 代码编写

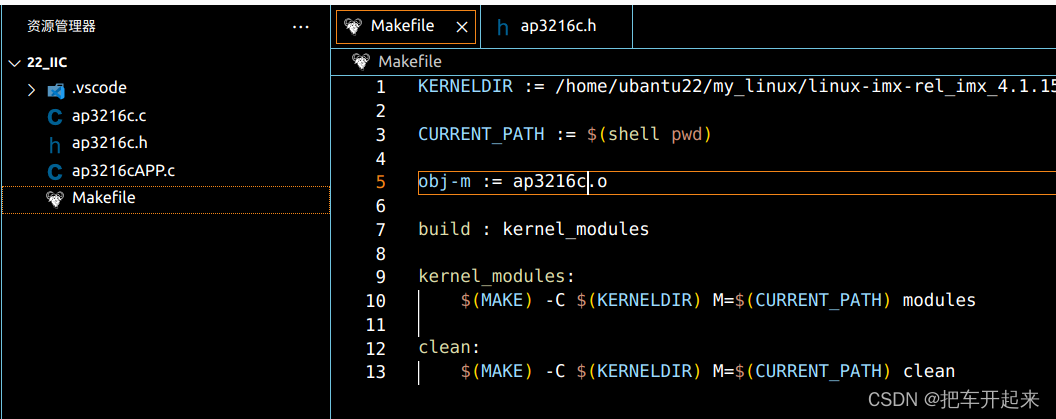

1、makefile
需要的文件如下图左，修改makefile

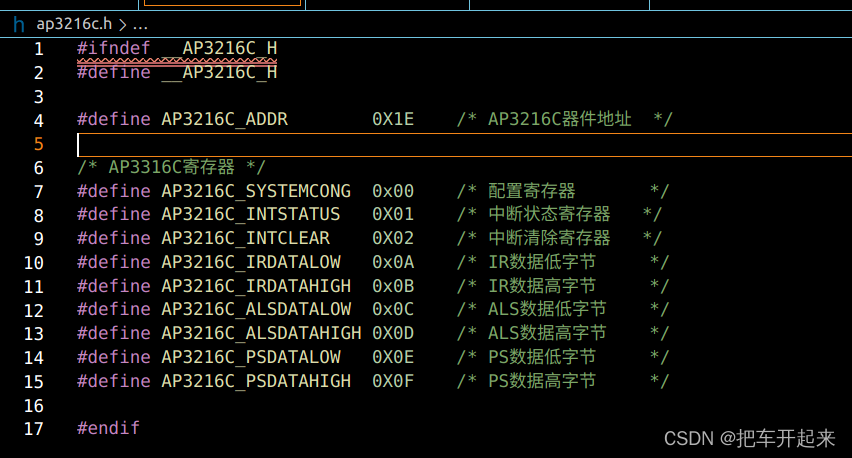

2、ap3216c.h
定义器件及其寄存器地址
3、ap3216c.c

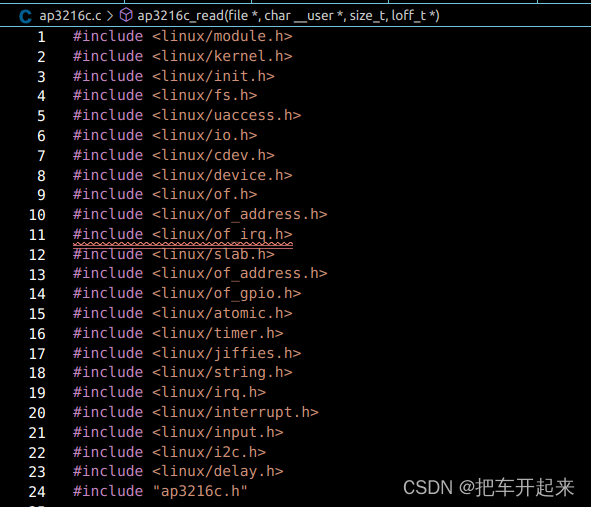

①、头文件

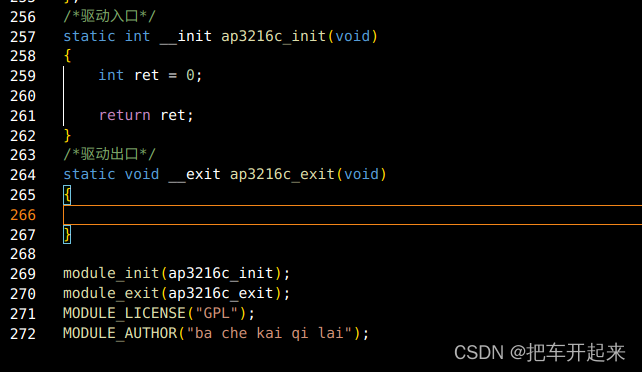

②、驱动出入口

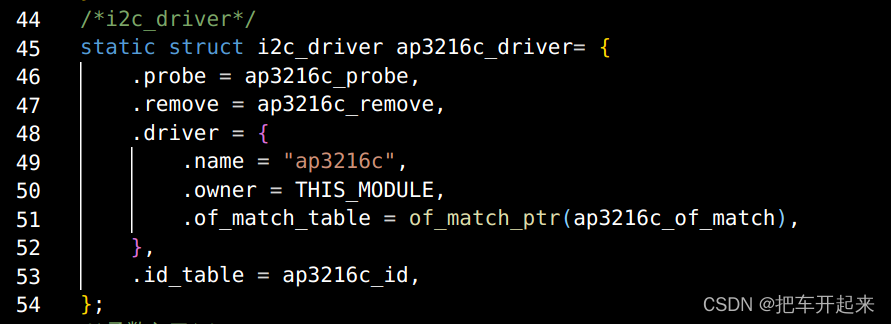

③、 i2c驱动结构体
46行，当 I2C 设备和驱动匹配成功以后 probe 函数就会执行，和 platform 驱动一样
47行，当关闭 驱动的时候remove 函数就会执行，和 platform 驱动一样
49行，name是在无设备树时用于和设备进行匹配，也就是上面写的实验，也作为驱动名字；
使用设备树就设置of_match_table变量，也就是驱动的兼容(compatible)属性
53行，id_table 是传统的、未使用设备树的设备匹配 ID 表

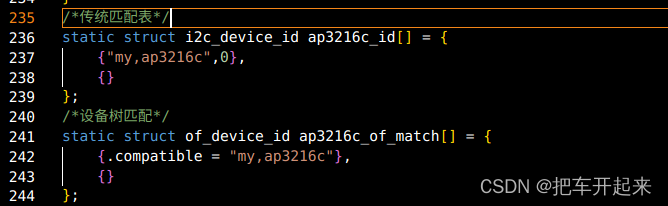

④、匹配函数
i2c驱动结构体 里对应的函数
236行，无设备树的时候匹配 ID 表
241行，设备树所使用的匹配表
⑤、probe 函数
在这里面实现基本的字符设备
#define AP3216C_CNT 1
#define AP3216C_NAME "ap3216c"
struct ap3216c_dev{
int devid;
int major;
int minor;
struct cdev cedv;
struct class *class;
struct device *device;
void *private_data;/*私有数据*/
unsigned short ir, als, ps; /* 三个光传感器数据 */
};
static struct ap3216c_dev ap3216cdev;
static int ap3216c_open(struct inode *inode, struct file *filp)
{
return 0;
}
static int ap3216c_release(struct inode *inode, struct file *filp)
{
printk("ap3216c_release\r\n");
return 0;
}
static ssize_t ap3216c_read(struct file *filp, char __user *buf, size_t cnt, loff_t *off)
{
return 0;
}
static struct file_operations ap3216c_fops = {
.owner = THIS_MODULE,
.open = ap3216c_open,
.read = ap3216c_read,
.release = ap3216c_release,
};
static int ap3216c_probe(struct i2c_client *client,const struct i2c_device_id *id)
{
int ret =0;
/*搭建字符设备驱动框架*/
/*1、创建字符设备*/
ap3216cdev.major=0;
if(ap3216cdev.major)
{
ap3216cdev.devid = MKDEV(ap3216cdev.major,0);
ret = register_chrdev_region(ap3216cdev.devid,AP3216C_CNT,AP3216C_NAME);
}else
{
ret = alloc_chrdev_region(&ap3216cdev.devid,0,AP3216C_CNT,AP3216C_NAME);
ap3216cdev.major = MAJOR(ap3216cdev.devid);
ap3216cdev.minor = MINOR(ap3216cdev.devid);
}
if(ret < 0)
{
printk("ap3216cdev_chrdev_region error!\r\n");
goto fail_devid;
}
printk("ap3216cde major: %d minor: %d\r\n",ap3216cdev.major,ap3216cdev.minor);
/*2、注册字符设备*/
ap3216cdev.cedv.owner = THIS_MODULE;
cdev_init(&ap3216cdev.cedv,&ap3216c_fops);
ret = cdev_add(&ap3216cdev.cedv,ap3216cdev.devid,AP3216C_CNT);
if(ret < 0)
{
printk("cdev_add error!\r\n");
goto fail_cdev;
}
/*3、自动创建设备节点*/
ap3216cdev.class = class_create(THIS_MODULE,AP3216C_NAME);
if(IS_ERR(ap3216cdev.class))
{
ret = PTR_ERR(ap3216cdev.class);
goto fail_class;
}
ap3216cdev.device = device_create(ap3216cdev.class, NULL,
ap3216cdev.devid, NULL,AP3216C_NAME);
if(IS_ERR(ap3216cdev.device))
{
ret = PTR_ERR(ap3216cdev.device);
goto fail_device;
}
printk("ap3216c_probe\r\n");
ap3216cdev.private_data = client;
return 0;
fail_device:
class_destroy(ap3216cdev.class);
fail_class:
cdev_del(&ap3216cdev.cedv);
fail_cdev:
unregister_chrdev_region(ap3216cdev.devid,AP3216C_CNT);
fail_devid:
return ret;
}
" return 0 "前一行，将此函数的第一 个参数 client 传递给 ap3216cdev 的 private_data 成员变量
当设备和驱动匹配成功后，probe函数执行，传递的第一个参数就是i2c_client ，i2c_client 每检测到一个 I2C 设备就会给这个 I2C 设备分配一个i2c_client，这里用 ap3216cdev结构体中的private_data 成员接收

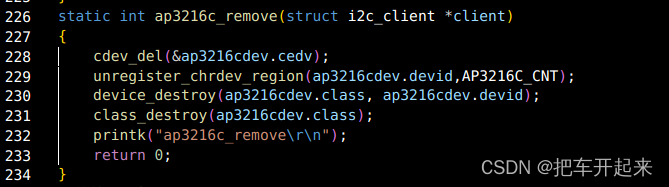

⑥、remove 函数

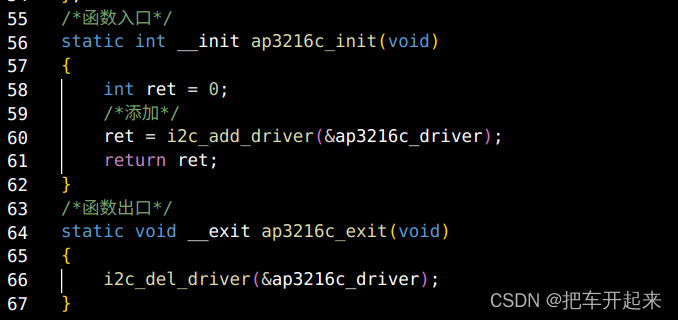

⑦、函数入口出口添加注册i2c_drive
50行，调用 i2c_add_driver 来向 Linux 内 核注册 i2c_driver，也就是 ap3216c_driver
i2c_add_driver 是一个宏，定义如下：
#define i2c_add_driver(driver) \
i2c_register_driver(THIS_MODULE, driver)
i2c_add_driver 就是对 i2c_register_driver 做了一个简单的封装，只有一个参数，就是要注册的 i2c_driver。
66行，调用 i2c_del_driver 来注销掉前面 注册的 ap3216c_driver，函数原型如下：
void i2c_del_driver(struct i2c_driver *driver)
driver：要注销的 i2c_driver。返回值： 无。

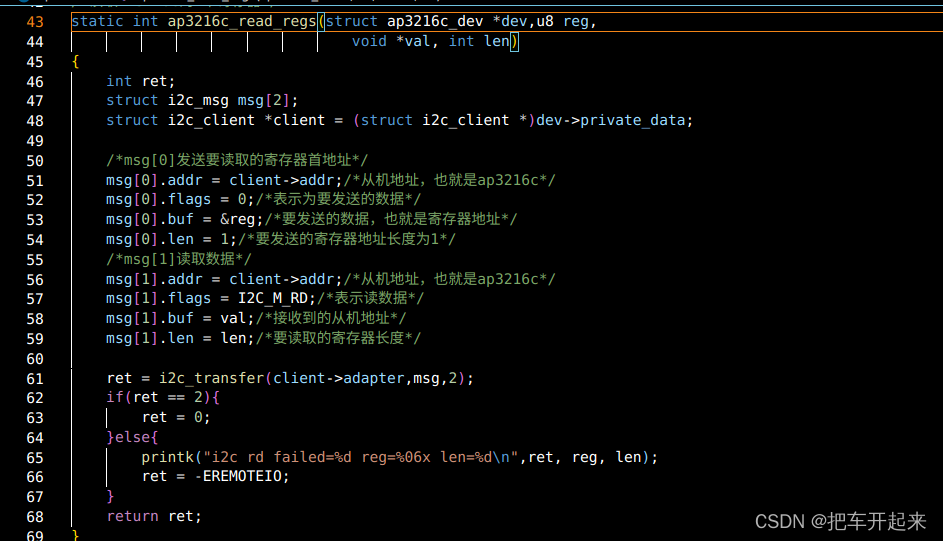

⑧、读取AP3216C的N个寄存器
这里先看61行，一般需要在 probe 函数里面初始化 I2C 设备，要初始化 I2C 设备就必须能够对 I2C 设备寄存器进行读写操作，这里就要用到 i2c_transfer 函数了，i2c_transfer 函数最终会调用 I2C 适配器中 i2c_algorithm 里面的 master_xfer 函数，对于 I.MX6U 而言就是i2c_imx_xfer 这个函数。 i2c_transfer 函数原型如下：
int i2c_transfer(struct i2c_adapter *adap，
struct i2c_msg *msgs，
int num)
adap： 所使用的 I2C 适配器， i2c_client 会保存其对应的 i2c_adapter。
msgs： I2C 要发送的一个或多个消息。
num： 消息数量，也就是 msgs 的数量。
返回值： 负值，失败，其他非负值，发送的 msgs 数量
从上面介绍i2c_client结构体就能看到有adapter成员，在probe函数里面已经获取到ap3216cdev设备的private_data成员中
48行，就是把private_data成员中把私有数据提出来，就在61行第一个参数中使用i2c_client中的adapter成员
继续看 i2c_transfer 函数msgs 这个参数，这是一个 i2c_msg 类型的指针参数， I2C 进行数据收发
说白了就是消息的传递， Linux 内核使用 i2c_msg 结构体来描述一个消息。 i2c_msg 结构体定义
在 include/uapi/linux/i2c.h 文件中
69行，从机地址
70行，标志
72行，read data，读数据
79行，要发送消息(本 msg)长度
80行，发送消息的数据

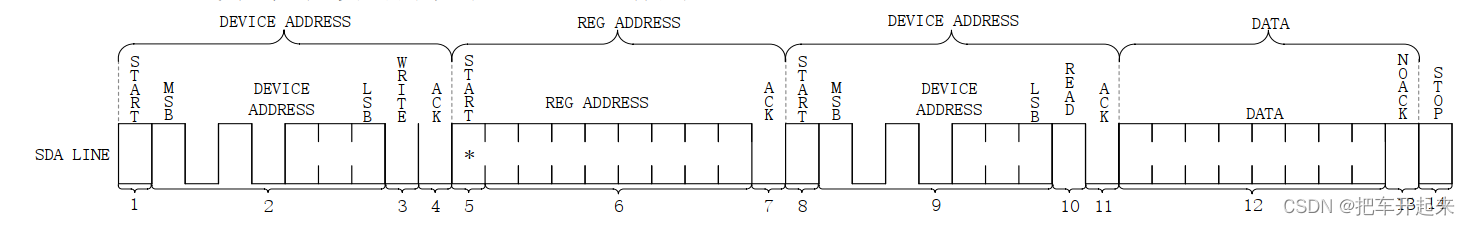

47行，定义结构体数组，按照I2C读时序把操作分为两部分
前面两段作为一部分，就是50-54行；后面两段作另一部分，就是56-59行
50-54行，发送器件寄存器地址。从i2c_client中获取从机地址，标志为0，表示发送数据，要发送的数据，也就是器件寄存器地址，寄存器地址长度为1个字节
56-59行，读取数据。从i2c_client中获取从机地址，标志表示读数据，读出来的数据保存在val，最后为读取的长度
再回到61行，第二个参数就是结构体数组msg，第三个参数就是2，结构体数组msg的长度

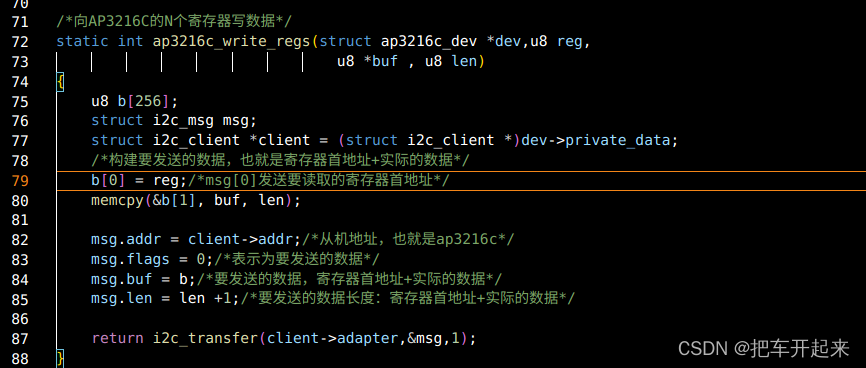

⑨、向AP3216C的N个寄存器写数据

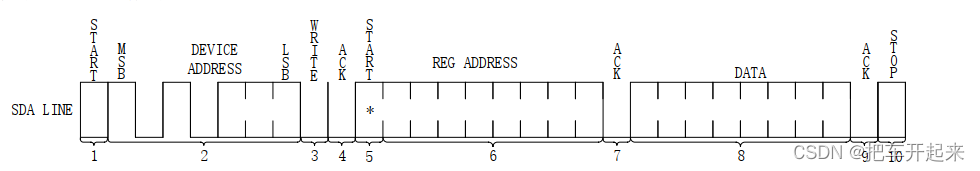

76行，这里根据I2C写时序，寄存器地址和数据一次可以发完，所以只需要一个msg即可
79行，寄存器地址保存在b[0]，先发寄存器地址
80行，把要发送的数据拷贝到b数组里面

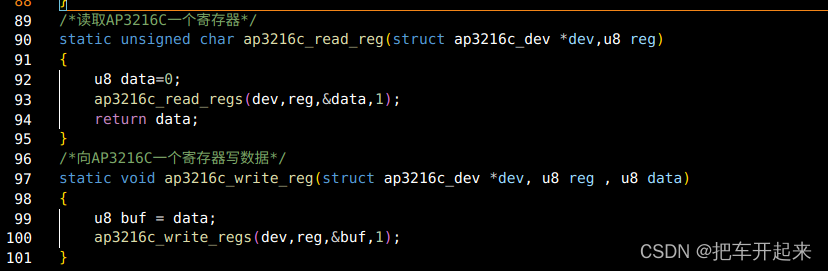

⑩、读、写AP3216C一个寄存器
就是调用函数

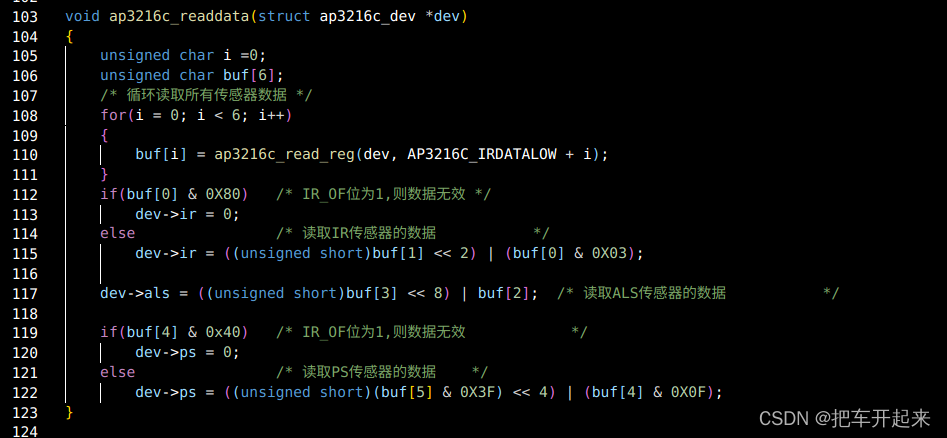

⑩①、读取AP3216C的数据

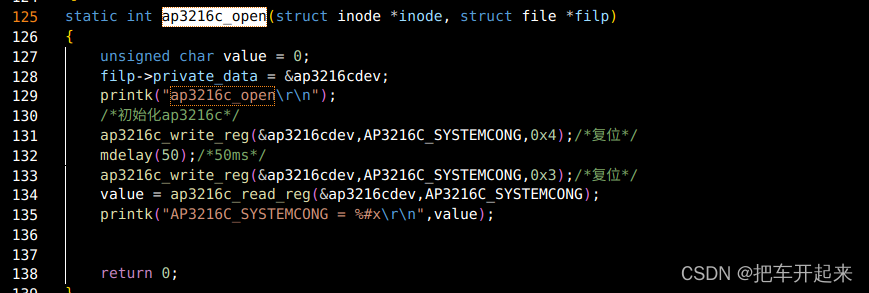

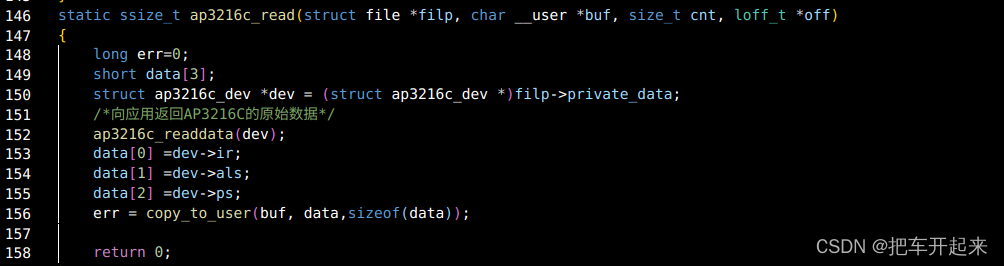

⑩②完善ap3216c_open、read函数
代码如下
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/fs.h>
#include <linux/uaccess.h>
#include <linux/io.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_irq.h>
#include <linux/slab.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <linux/atomic.h>
#include <linux/timer.h>
#include <linux/jiffies.h>
#include <linux/string.h>
#include <linux/irq.h>
#include <linux/interrupt.h>
#include <linux/input.h>
#include <linux/i2c.h>
#include <linux/delay.h>
#include "ap3216c.h"
#define AP3216C_CNT 1
#define AP3216C_NAME "ap3216c"
struct ap3216c_dev{
int devid;/* 设备号 */
int major;
int minor;
struct cdev cedv;/* cdev */
struct class *class;/* 类 */
struct device *device;/* 设备 */
void *private_data;/*私有数据*/
unsigned short ir, als, ps; /* 三个光传感器数据 */
};
static struct ap3216c_dev ap3216cdev;
/*读取AP3216C的N个寄存器*/
static int ap3216c_read_regs(struct ap3216c_dev *dev,u8 reg,
void *val, int len)
{
int ret;
struct i2c_msg msg[2];
struct i2c_client *client = (struct i2c_client *)dev->private_data;
/*msg[0]发送要读取的寄存器首地址*/
msg[0].addr = client->addr;/*从机地址，也就是ap3216c*/
msg[0].flags = 0;/* 标记为发送数据 */
msg[0].buf = ®/*要发送的数据，也就是寄存器地址*/
msg[0].len = 1;/*要发送的寄存器地址长度为1*/
/*msg[1]读取数据*/
msg[1].addr = client->addr;/*从机地址，也就是ap3216c*/
msg[1].flags = I2C_M_RD;/*表示读数据*/
msg[1].buf = val;/*接收到的从机地址*/
msg[1].len = len;/*要读取的寄存器数据长度*/
ret = i2c_transfer(client->adapter,msg,2);
if(ret == 2){
ret = 0;
}else{
printk("i2c rd failed=%d reg=%06x len=%d\n",ret, reg, len);
ret = -EREMOTEIO;
}
return ret;
}
/*向AP3216C的N个寄存器写数据*/
static int ap3216c_write_regs(struct ap3216c_dev *dev,u8 reg,
u8 *buf , u8 len)
{
u8 b[256];
struct i2c_msg msg;
struct i2c_client *client = (struct i2c_client *)dev->private_data;
/*构建要发送的数据，也就是寄存器首地址+实际的数据*/
b[0] = reg;/*msg[0]发送要读取的寄存器首地址*/
memcpy(&b[1], buf, len);
msg.addr = client->addr;/*从机地址，也就是ap3216c*/
msg.flags = 0;/*表示为要发送的数据*/
msg.buf = b;/*要发送的数据，寄存器首地址+实际的数据*/
msg.len = len +1;/*要发送的数据长度：寄存器首地址+实际的数据*/
return i2c_transfer(client->adapter,&msg,1);
}
/*读取AP3216C一个寄存器*/
static unsigned char ap3216c_read_reg(struct ap3216c_dev *dev,u8 reg)
{
u8 data=0;
ap3216c_read_regs(dev,reg,&data,1);
return data;
}
/*向AP3216C一个寄存器写数据*/
static void ap3216c_write_reg(struct ap3216c_dev *dev, u8 reg , u8 data)
{
u8 buf = data;
ap3216c_write_regs(dev,reg,&buf,1);
}
void ap3216c_readdata(struct ap3216c_dev *dev)
{
unsigned char i =0;
unsigned char buf[6];
/* 循环读取所有传感器数据 */
for(i = 0; i < 6; i++)
{
buf[i] = ap3216c_read_reg(dev, AP3216C_IRDATALOW + i);
}
if(buf[0] & 0X80) /* IR_OF位为1,则数据无效 */
dev->ir = 0;
else /* 读取IR传感器的数据 */
dev->ir = ((unsigned short)buf[1] << 2) | (buf[0] & 0X03);
dev->als = ((unsigned short)buf[3] << 8) | buf[2]; /* 读取ALS传感器的数据 */
if(buf[4] & 0x40) /* IR_OF位为1,则数据无效 */
dev->ps = 0;
else /* 读取PS传感器的数据 */
dev->ps = ((unsigned short)(buf[5] & 0X3F) << 4) | (buf[4] & 0X0F);
}
static int ap3216c_open(struct inode *inode, struct file *filp)
{
unsigned char value = 0;
filp->private_data = &ap3216cdev;
printk("ap3216c_open\r\n");
/*初始化ap3216c*/
ap3216c_write_reg(&ap3216cdev,AP3216C_SYSTEMCONG,0x4);/*复位*/
mdelay(50);/*50ms*/
ap3216c_write_reg(&ap3216cdev,AP3216C_SYSTEMCONG,0x3);/*复位*/
value = ap3216c_read_reg(&ap3216cdev,AP3216C_SYSTEMCONG);
printk("AP3216C_SYSTEMCONG = %#x\r\n",value);
return 0;
}
static int ap3216c_release(struct inode *inode, struct file *filp)
{
printk("ap3216c_release\r\n");
return 0;
}
static ssize_t ap3216c_read(struct file *filp, char __user *buf, size_t cnt, loff_t *off)
{
long err=0;
short data[3];
struct ap3216c_dev *dev = (struct ap3216c_dev *)filp->private_data;
/*向应用返回AP3216C的原始数据*/
ap3216c_readdata(dev);
data[0] =dev->ir;
data[1] =dev->als;
data[2] =dev->ps;
err = copy_to_user(buf, data,sizeof(data));
return 0;
}
static struct file_operations ap3216c_fops = {
.owner = THIS_MODULE,
.open = ap3216c_open,
.read = ap3216c_read,
.release = ap3216c_release,
};
static int ap3216c_probe(struct i2c_client *client,const struct i2c_device_id *id)
{
int ret =0;
/*搭建字符设备驱动框架*/
/*1、创建字符设备*/
ap3216cdev.major=0;
if(ap3216cdev.major)
{
ap3216cdev.devid = MKDEV(ap3216cdev.major,0);
ret = register_chrdev_region(ap3216cdev.devid,AP3216C_CNT,AP3216C_NAME);
}else
{
ret = alloc_chrdev_region(&ap3216cdev.devid,0,AP3216C_CNT,AP3216C_NAME);
ap3216cdev.major = MAJOR(ap3216cdev.devid);
ap3216cdev.minor = MINOR(ap3216cdev.devid);
}
if(ret < 0)
{
printk("ap3216cdev_chrdev_region error!\r\n");
goto fail_devid;
}
printk("ap3216cde major: %d minor: %d\r\n",ap3216cdev.major,ap3216cdev.minor);
/*2、注册字符设备*/
ap3216cdev.cedv.owner = THIS_MODULE;
cdev_init(&ap3216cdev.cedv,&ap3216c_fops);
ret = cdev_add(&ap3216cdev.cedv,ap3216cdev.devid,AP3216C_CNT);
if(ret < 0)
{
printk("cdev_add error!\r\n");
goto fail_cdev;
}
/*3、自动创建设备节点*/
ap3216cdev.class = class_create(THIS_MODULE,AP3216C_NAME);
if(IS_ERR(ap3216cdev.class))
{
ret = PTR_ERR(ap3216cdev.class);
goto fail_class;
}
ap3216cdev.device = device_create(ap3216cdev.class, NULL,
ap3216cdev.devid, NULL,AP3216C_NAME);
if(IS_ERR(ap3216cdev.device))
{
ret = PTR_ERR(ap3216cdev.device);
goto fail_device;
}
printk("ap3216c_probe\r\n");
ap3216cdev.private_data = client;
return 0;
fail_device:
class_destroy(ap3216cdev.class);
fail_class:
cdev_del(&ap3216cdev.cedv);
fail_cdev:
unregister_chrdev_region(ap3216cdev.devid,AP3216C_CNT);
fail_devid:
return ret;
}
static int ap3216c_remove(struct i2c_client *client)
{
cdev_del(&ap3216cdev.cedv);
unregister_chrdev_region(ap3216cdev.devid,AP3216C_CNT);
device_destroy(ap3216cdev.class, ap3216cdev.devid);
class_destroy(ap3216cdev.class);
printk("ap3216c_remove\r\n");
return 0;
}
/*传统匹配表*/
static struct i2c_device_id ap3216c_id[] = {
{"my,ap3216c",0},
{}
};
/*设备树匹配*/
static struct of_device_id ap3216c_of_match[] = {
{.compatible = "my,ap3216c"},
{}
};
/*i2c_driver*/
static struct i2c_driver ap3216c_driver= {
.probe = ap3216c_probe,
.remove = ap3216c_remove,
.driver = {
.name = "ap3216c",
.owner = THIS_MODULE,
.of_match_table = of_match_ptr(ap3216c_of_match),
},
.id_table = ap3216c_id,
};
/*驱动入口*/
static int __init ap3216c_init(void)
{
int ret = 0;
/*添加*/
ret = i2c_add_driver(&ap3216c_driver);
return ret;
}
/*驱动出口*/
static void __exit ap3216c_exit(void)
{
i2c_del_driver(&ap3216c_driver);
}
module_init(ap3216c_init);
module_exit(ap3216c_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("ba che kai qi lai");4、ap3216c.c
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>
#include <string.h>
#include <sys/ioctl.h>
#include <linux/input.h>
/*
argc:应用程序参数个数（argv数组元素个数）
argv:具体参数,也可以写作char **argv
./ap3216cAPP <filename>
./ap3216cAPP /dev/ap3216c
*/
int main(int argc, char *argv[])
{
int fd,err;
char *filename;
unsigned short ir, als, ps, data[3];
/*判断命令行输入参数是否正确*/
if(argc != 2){
printf("error usage!\r\n");
return -1;
}
/*用指针指向文件*/
filename = argv[1];
/*打开文件*/
fd = open(filename , O_RDWR);
if(fd < 0){
printf("file open failed\r\n",filename);
return -1;
}
while(1)
{
err =read(fd,&data,sizeof(data));
if(err == 0)
{
ir=data[0];
als=data[1];
ps=data[2] ;
printf("ap3216c ir = %d,als = %d,ps = %d\r\n",ir,als,ps);
}
usleep(200000);/*200ms*/
}
/*关闭文件*/
close(fd);
return 0;

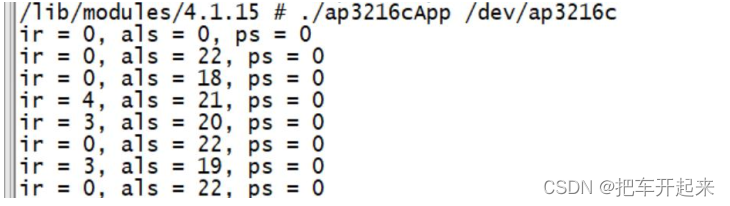

}用APP测试驱动
用手接近和用灯照ap3216c传感器，数值都会发生变化
扫一扫
6353
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
