本文围绕FPGA中UART串口接收展开，探讨从串行数据准确获取每一位数据的方法，介绍上升沿下降沿检测电路、波特率分频计数器使能逻辑等设计要点。还提及模块构建中亚稳态问题及解决办法，激励部分模拟uart产生过程，最后针对不同系统时钟差异进行设计优化。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

任务前言
一、串口接收是什么？
二、具体实现
三、设计优化
- 1.原因
总结

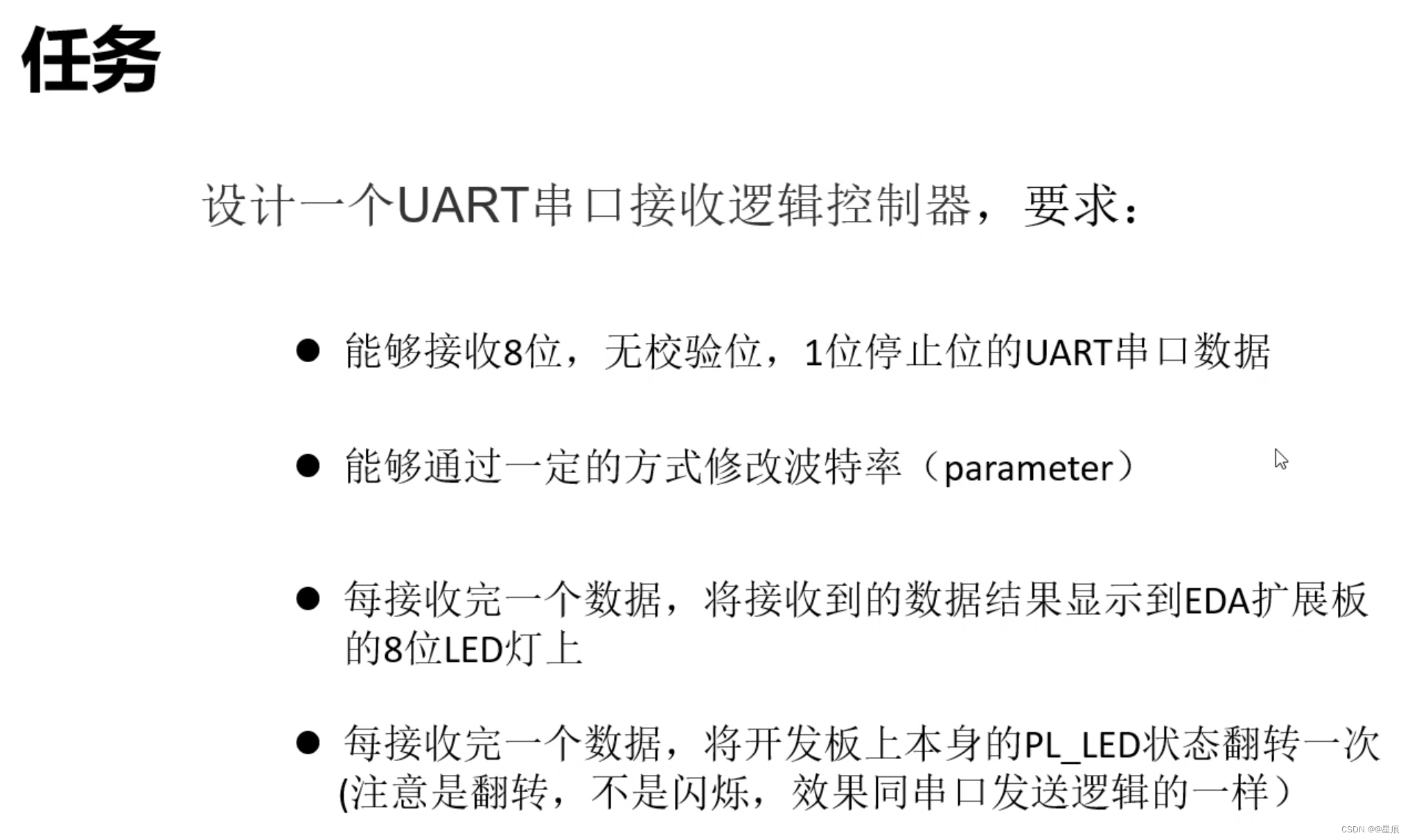

任务前言

在这里插入图片描述

1.要点1

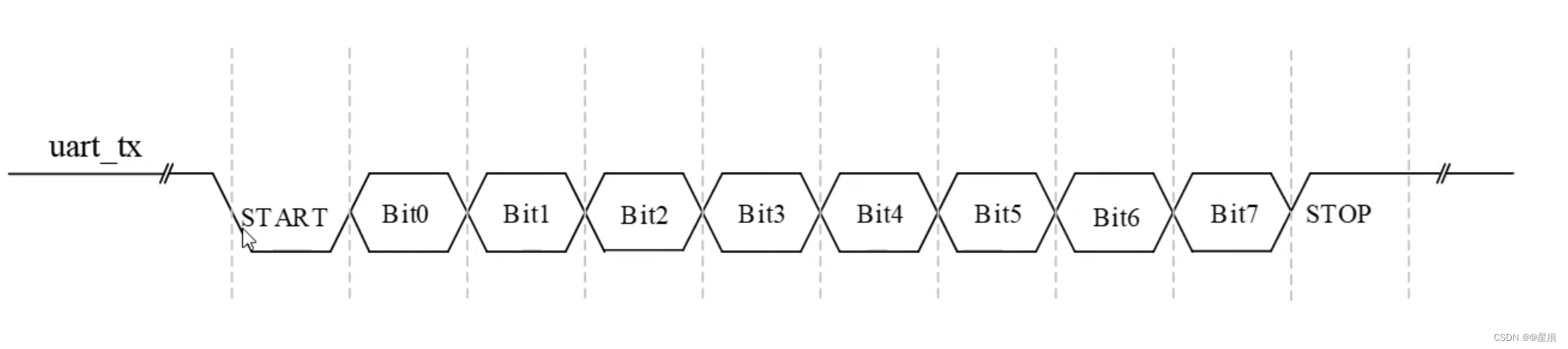

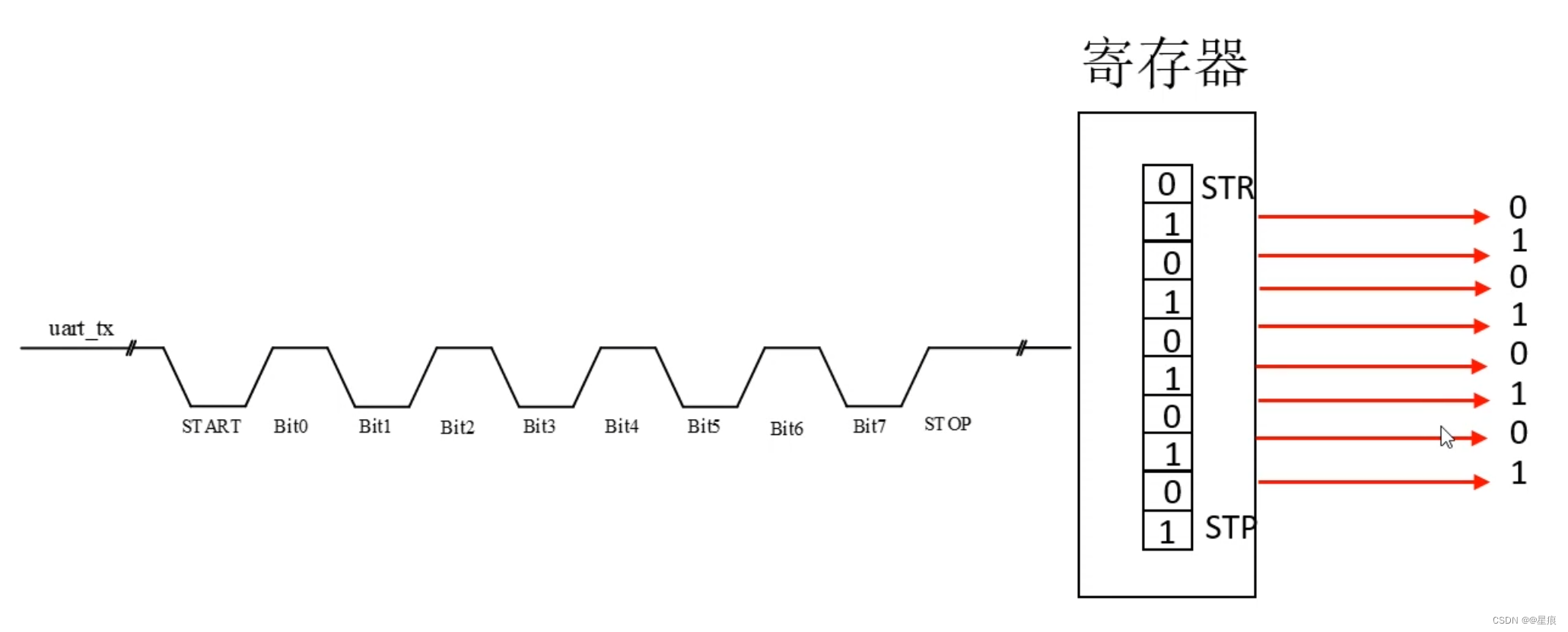

对于串口接收来说，我们应该怎么样从串行数据中准确的获取到每一位数据？
自己：按之前的思路，设置一个提醒信号。
在这里插入图片描述

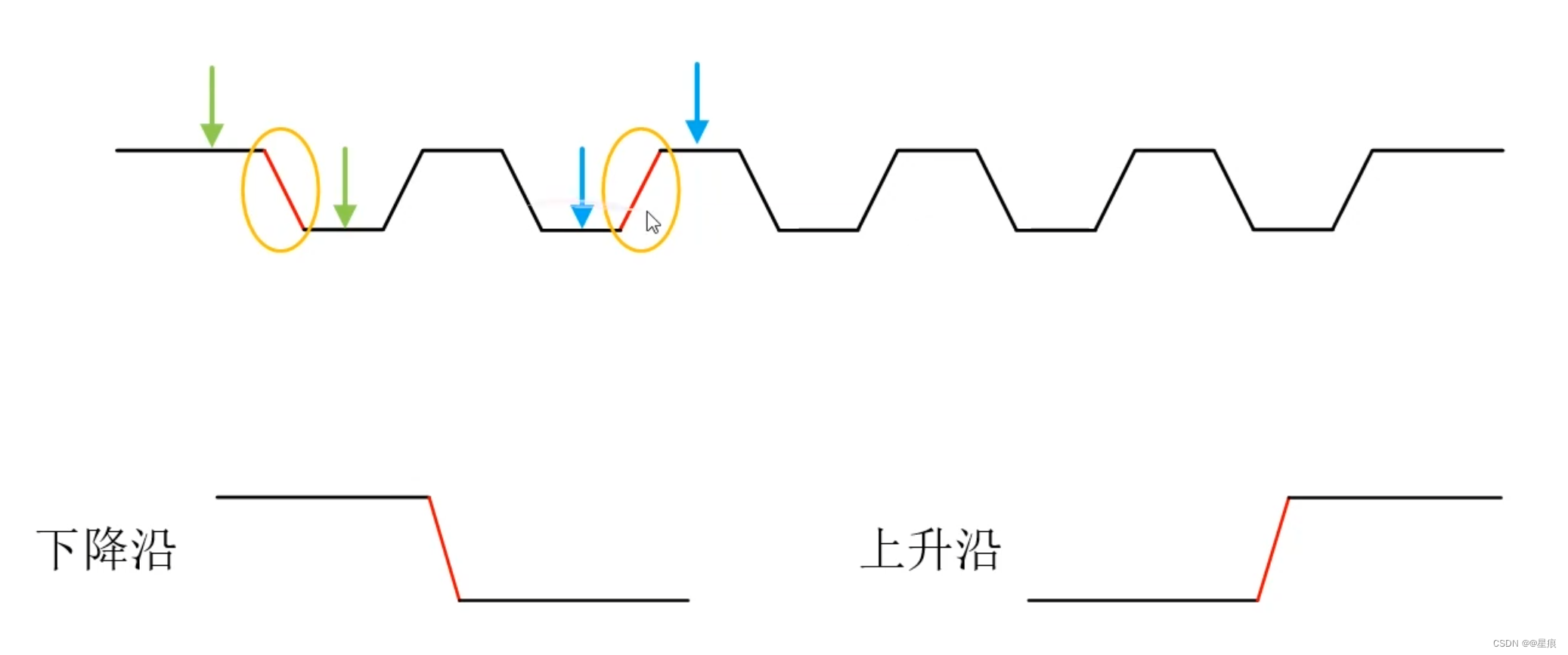

我们注意到，开始的时候有一个上升的阶段。信号不可能立即的从0变到1，这总是要经历一个过程。
提问：这个存在的过程意味着什么？
我们信号在变化的这个过程，其值是0还是1是不可靠的，还在变化的过程中，还没有变到稳定的1上面去。
所以在中间点判断，是比较稳定的。
在这里插入图片描述

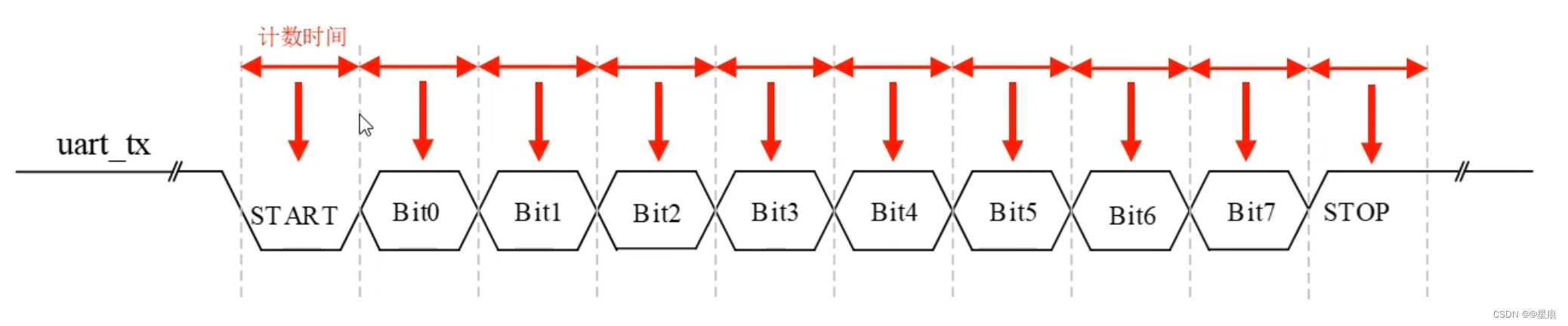

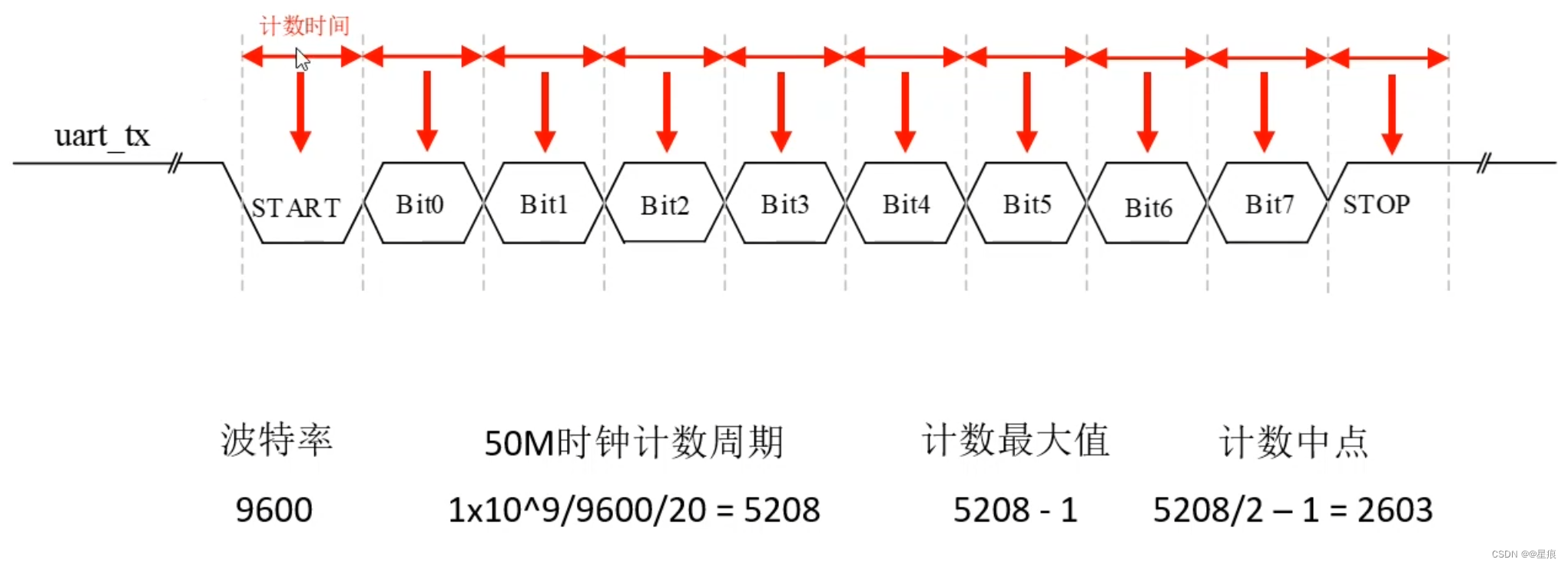

用一个计数器在下降沿计数，到一位数据发送完，清零，就和波特率分频计数器一样。

这样计算，在计数的中点接收数据。

2.要点2

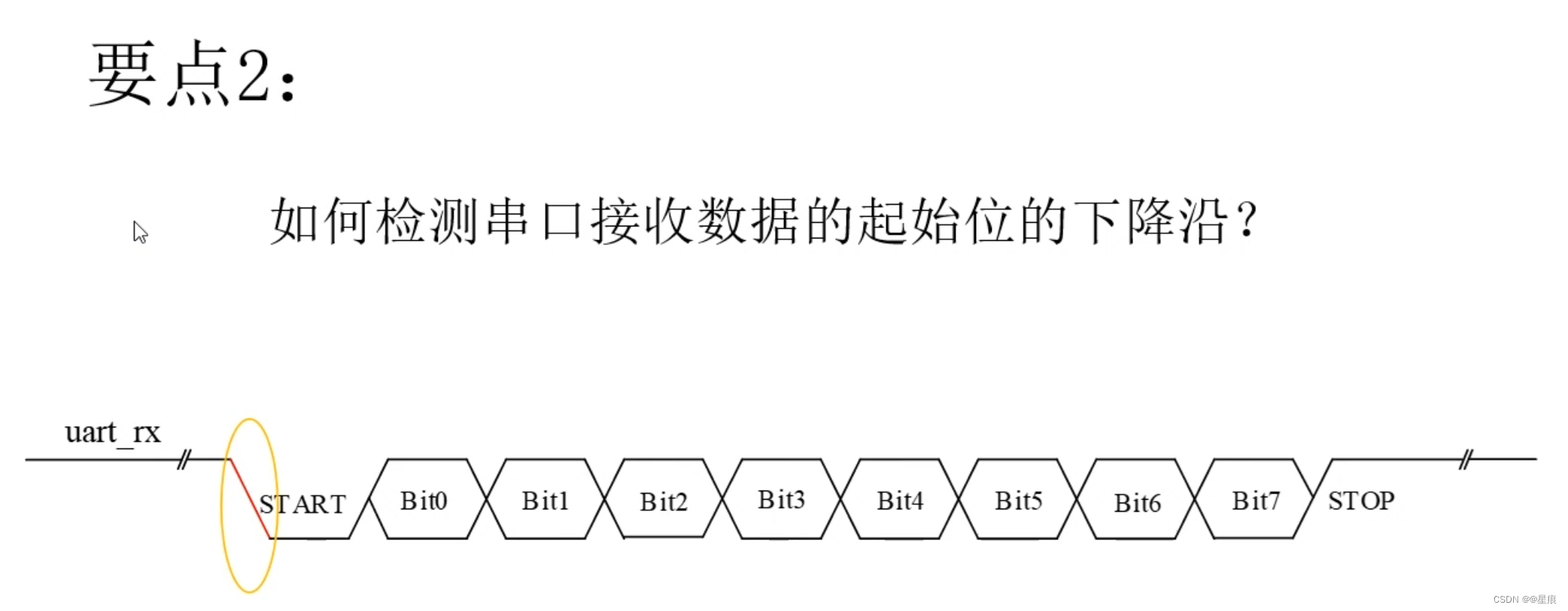

如何检测串口接收数据的下降沿。
在这里插入图片描述

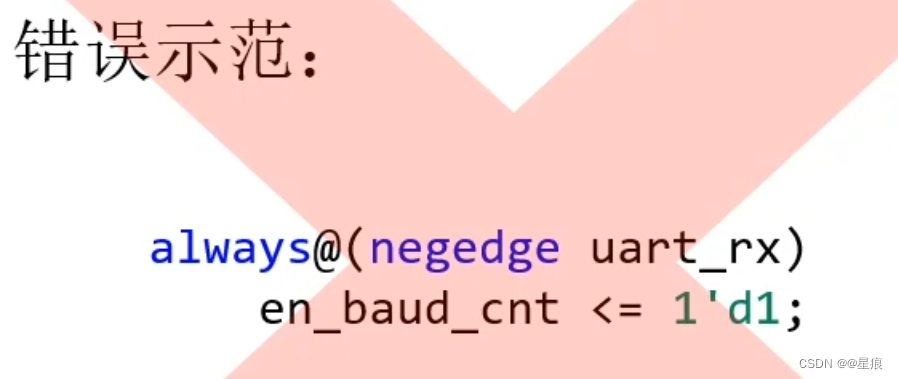

用一个非时钟信号作为D触发器的时钟，那么这个就是不合理的。
这样会使得D触发器的时钟质量很差，进而导致输出数据的错误和不可靠。也会使系统变的不稳定，所以仅推荐有时钟信号的作为D触发器的时钟。

提示：
在这里插入图片描述

在verilog中关于always 块的描述。
组合逻辑通常使用无时钟信号的always @ (*)块来描述，而顺序逻辑则使用带有时钟信号的always @(posedge clk)块。
在这里插入图片描述
就是前一个时刻为高电平，后一个时刻为低电平。就是经历了一个下降沿。
前一个时刻为低电平，后一个时刻为高电平。就是经历了一个上升沿。
下降沿，上升沿的检测：
这个在FPGA中有专门的电路可以实现。

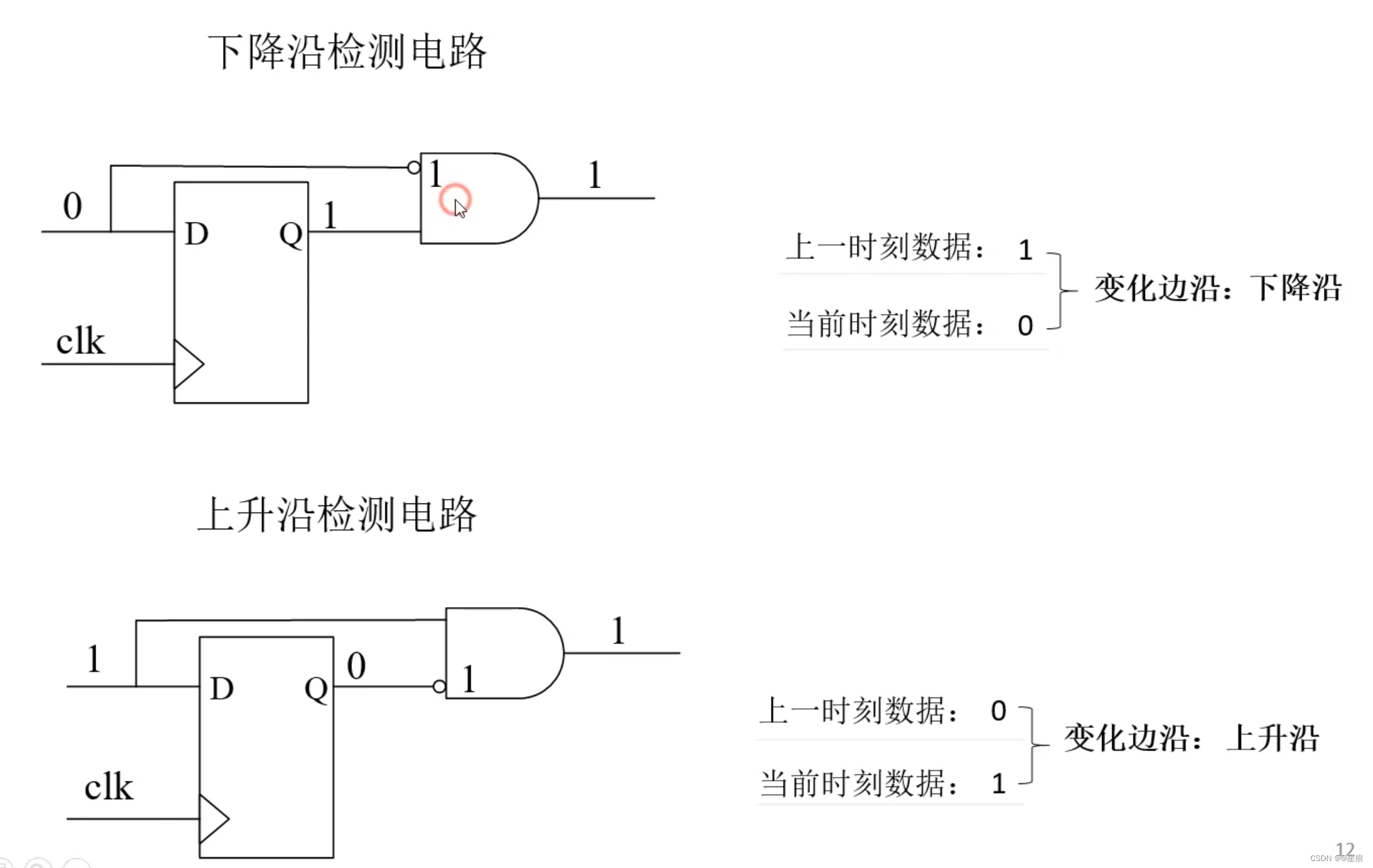

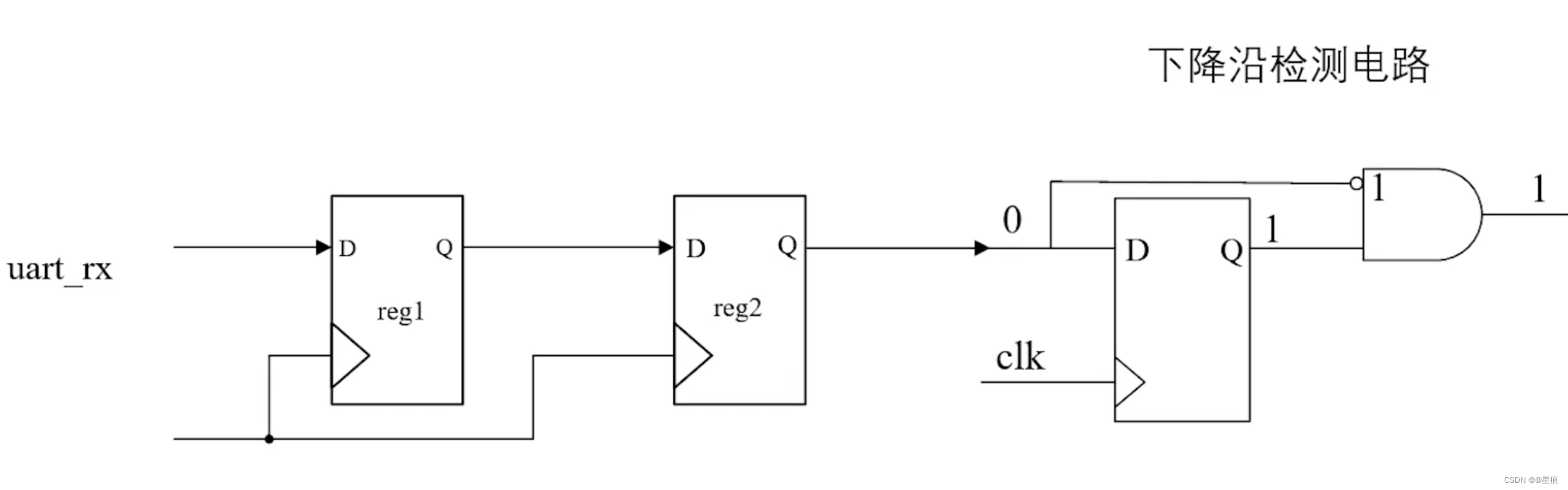

上升沿下降沿检测电路

上升沿下降沿检测
在这里插入图片描述

3.要点3

如何设计波特率分频计数器使能逻辑。
在这里插入图片描述

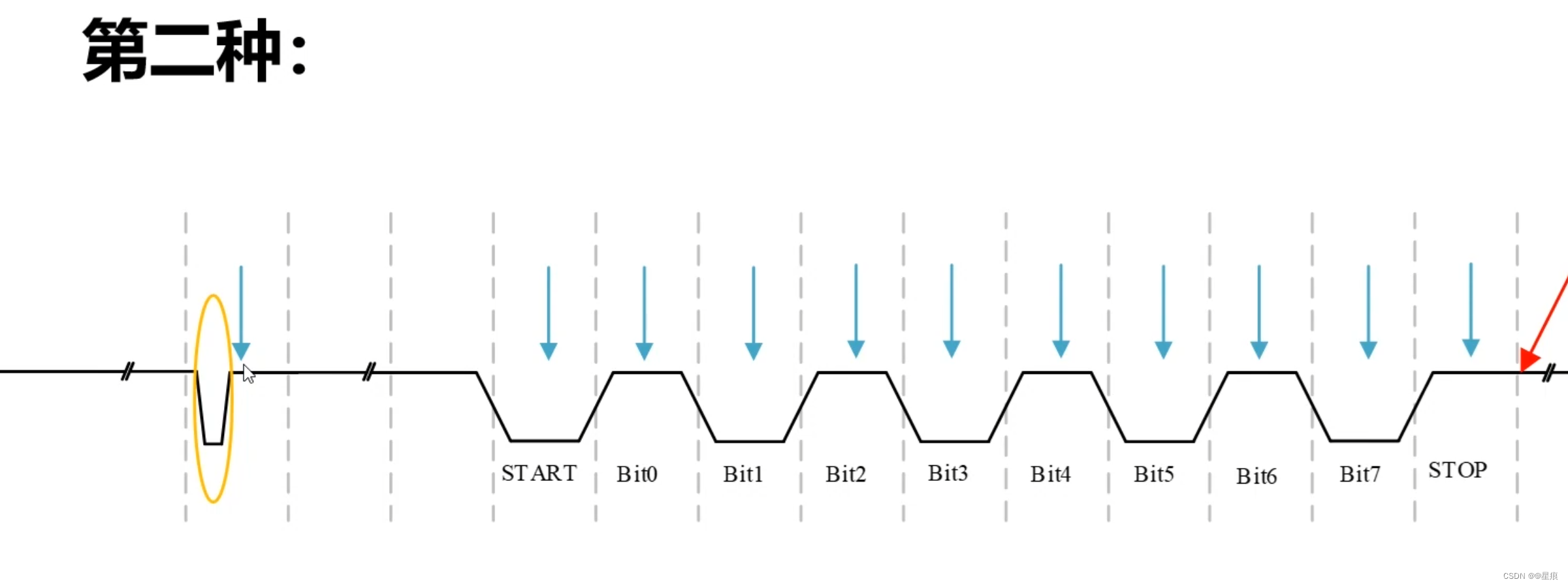

使能逻辑，不因为前面的毛刺信号导致误判，发现不对后也能够停止计数，清零，等待下一个下降沿。

4.要点4

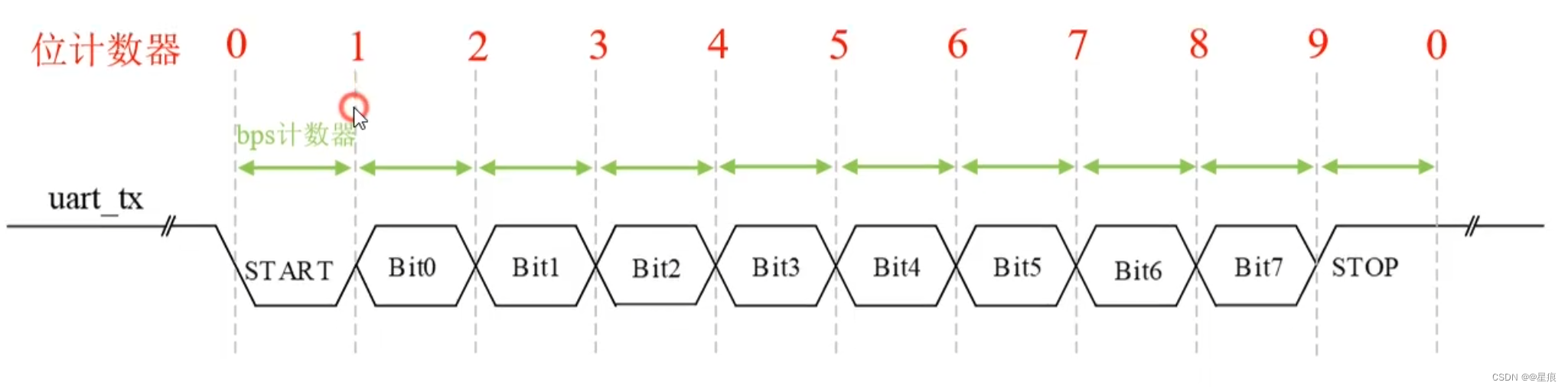

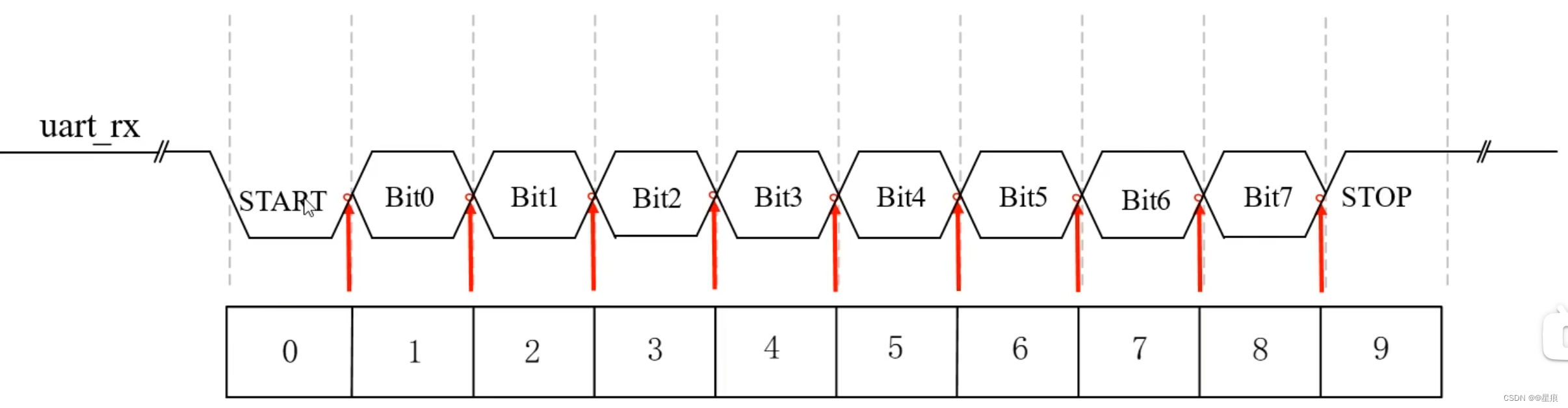

如何知道当前所读取的信号位于UART信号的哪一位？
答：还是可以使用位计数器的逻辑，计数到了哪一位，就是发送到了哪一位。

在这里插入图片描述

5.要点5

如何实现位接收的逻辑？
还是可以使用我们的case逻辑。
else begin
case(bit_cnt)
0: uart_tx <= 1’d0; //起始位是低电平。
1: uart_tx <= r_Data[0]; //1的时候发送数据的Bit0位。发送的是Data位。
2: uart_tx <= r_Data[1];
3: uart_tx <= r_Data[2];
4: uart_tx <= r_Data[3];
5: uart_tx <= r_Data[4];
6: uart_tx <= r_Data[5];
7: uart_tx <= r_Data[6];
8: uart_tx <= r_Data[7];
9: uart_tx <= 1’d1; //停止位为什么是1？根据信号传输的波形来的。
default:uart_tx <= uart_tx;
endcase
end

6.要点6

接受完成之后，产生一个接受完成的信号来表示接收完成。

一、串口接收是什么？

在这里插入图片描述

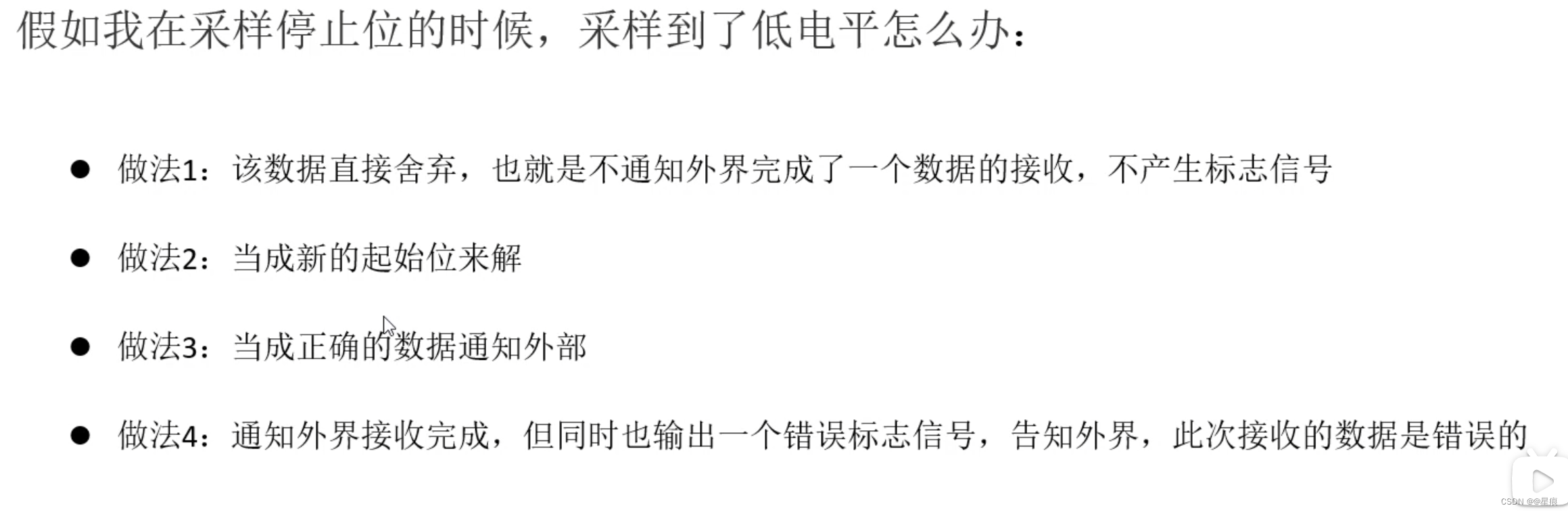

提问：假如说在在采样停止位的时候，采样到了低电平怎么办？

做法4，比较合理。但是实际中一般是做法3.
经过测试，CH340对于使用的是做法3.

二、具体实现

1.模块构建

代码如下（示例）：

//位接收逻辑
   always@( posedge Clk or negedge Reset_n)
    if(!Reset_n)
        Rx_Data <= 8'd0;
    else if(baud_div_cnt ==MCNT_BAUD/2 )begin  //波特率计数器计数到最大值的一半的时候
        case(bit_cnt)   //根据bit_cnt的值，做一个存储。

            1:Rx_Data[0] <= uart_rx;   //1的时候发送数据的Bit0位。发送的是Data位。
            2:Rx_Data[1] <= uart_rx;
            3:Rx_Data[2] <= uart_rx;
            4:Rx_Data[3] <= uart_rx;
            5:Rx_Data[4] <= uart_rx;
            6:Rx_Data[5] <= uart_rx;
            7:Rx_Data[6] <= uart_rx;
            8:Rx_Data[1] <= uart_rx;

            default:Rx_Data <= Rx_Data;
        endcase
     end

判断条件：波特率计数器计数到最大值的一半的时候
问：这里为什么没有起始位和停止位？
答：else if(baud_div_cnt == MCNT_BAUD/2) && (bit_cnt == 0)&& (uart_rx == 1)) 前面的部分判断过。

else if(baud_div_cnt ==MCNT_BAUD/2 )前置条件一定不能少。
通过这个条件，才能限制后面的每一位的稳定。每一个赋值逻辑都是在中点进行。不加这个逻辑，每个时钟周期都会执行一次。
最后存进RX_Date的，是最后一个时钟周期的时候。存进去的是我们

在这里插入图片描述
存进去的是某个值，最后一个时钟周期的时候，uart_rx的状态。只有下一个时刻变了，这个才不会再更新。

有时候会出现搞不清楚上升沿和下降沿的时候，r_uart_rx上次的信号，uart_rx这次的信号。
uart_rx的同步操作

亚稳态。

其他信号都是由Clk驱动的，只有uart_rx信号是由外部输入的，发生变化
其有可能与Clk上升沿很近的位置发生变化，就会产生D端口无法正确的存储数据，无法满足D触发器的必要条件。导致D触发器无法有效的来判断存储这个时刻的uart存储状态。有可能引起D触发器的一个输出震荡。从而让逻辑电路的工作不稳定，这样的情况就称之为亚稳态。
在这里插入图片描述
根据经验，在D触发器的信号前面在加两级D触发器，可以有效的避免这样的情况。对输入信号进行同步，
就能将该信号同步到原本工作的时钟域来。
再去使用D触发器的输出就可以避免亚稳态对我们的影响。

对dff1进行打拍存储，用dff1代替了原本没有同步过的uart_rx。

书写：
在写一些信号的时候，可以假设他已经存在了，先用，然后后面再补全这些信号。

完整代码

module uart_byte_rx(
    Clk,
    Reset_n,
    Rx_Data,
    uart_rx,
    Rx_Done
    );
    input Clk;
    input Reset_n;
    input uart_rx;        //串口接收信号
    output reg Rx_Done;
    output reg [7:0]Rx_Data;

    parameter CLOCK_FREQ = 50_000_000;
    parameter BAUD = 9600;
    parameter MCNT_BAUD = CLOCK_FREQ / BAUD - 1;

    reg [7:0]r_Rx_Data;   //8位的D触发器用来存储Rx_Data。

    reg en_baud_cnt;
    reg [29:0]baud_div_cnt; //波特率分频计数器
    reg [3:00]bit_cnt;

    wire w_Rx_Done;

    reg r_uart_rx;          //下降沿标志信号。
    reg dff0_uart_rx,dff1_uart_rx;


//波特率分频计数器逻辑
    always@( posedge Clk or negedge Reset_n)
    if(!Reset_n)
	   baud_div_cnt <= 0;
    else if(en_baud_cnt)begin
	   if(baud_div_cnt == MCNT_BAUD)
		  baud_div_cnt <= 0;
	   else
		  baud_div_cnt <= baud_div_cnt + 1'd1;
    end
    else
	   baud_div_cnt <= 0;  //不使能的时候保持计数器为0




//UART 信号边沿检测逻辑
    always@( posedge Clk)  //这个部分就是通过赋值语句多了两级D触发器。
        dff0_uart_rx <= uart_rx;

    always@( posedge Clk)
        dff1_uart_rx <= dff0_uart_rx;

    always@( posedge Clk)
        r_uart_rx <= dff1_uart_rx;   //r_uart_rx上次的信号，uart_rx这次的信号。

    assign nedge_uart_rx = ((dff1_uart_rx) && (r_uart_rx == 1));  //当下降沿标志信号为1和串口接收信号为0的时候。对dff1进行打拍存储，用dff1代替了原本没有同步过的uart_rx。


//波特率计数器使能逻辑
    always@( posedge Clk or negedge Reset_n)
    if(!Reset_n)
        en_baud_cnt <= 0;
    else if(nedge_uart_rx)  //下降沿标志信号。
        en_baud_cnt <= 1;  //
    else
