前言

redis作为k->v的数据库，广泛的使用在缓存中。我每次用redis时就直接调用api或者spring中封装好的对象，从来没有深入研究过内部结构。这也导致有时候面试被问到了，或者自己在调用的时候一知半解，出了问题不知道怎么去排查。
最近在看好多redis的技术书籍以及相关博客，也同时写一系列的redis文章，便于自己梳理脉络，也方便新手入门。

由于本人技术水平限制，错误在所难免，若有发现请及时留言，谢谢。

简单动态字符串SDS

redis用c语言编写。在c语言中字符串用以\0结尾的数组。但是redis新建了一种数据结构作为默认的字符串。

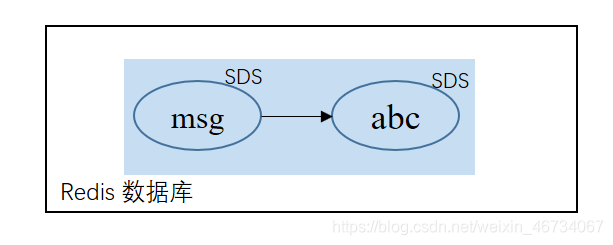

比如 set msg abc，建立了内容为msg的SDS作为键，内容为abc的SDS作为值的键值对。
在这里插入图片描述

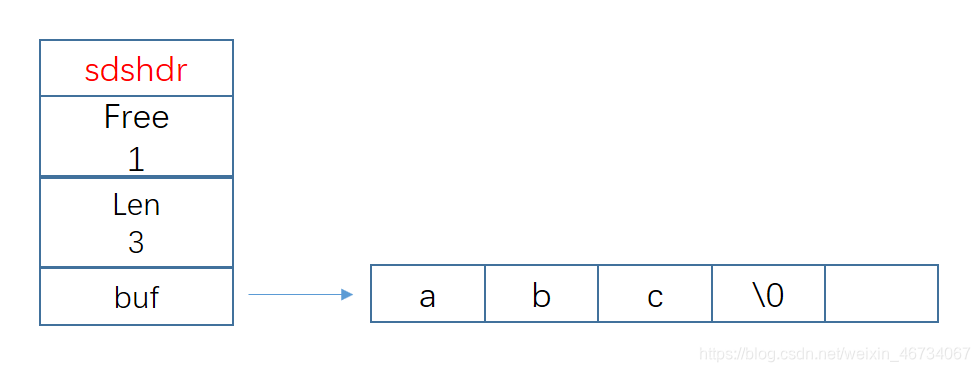

SDS结构体
在这里插入图片描述

比起c语言中的字符串数组，多了用于管理的单元

结尾的\0不算在len里面，这样可以重用C语言中字符串的库

C语言中的字符串数组，在增长和缩短时需要对底层数组内存重新分配。由于redis是作为数据库使用的，那么就会频繁的增长和缩短字符串长度。

redis采用SDS结构做出了优化

1、空间预分配（优化增长）
在字符串增长时会为SDS分配额外的未使用空间。分配与len相同的最多1M额外空间。
2、惰性空间释放（优化缩短）
缩短字符串时，删除数组中的字符，但是不会释放空间，算成额外空间，增加free的值。

由于数据库可能保存二进制的数据，包括视频、音频等。所以如果\0作为结尾标志，那么会丢失掉后面的有效数据。SDS用len值判断数据有效范围。

链表

redis自己定义了一个双端链表

typedef struct listNode {

	// 指向前一个节点
	struct listNode *prev;
	// 指向后一个节点
	struct listNode *next;
	// 当前节点的值
	void *value;
}listNode

这个与通常的链表节点一致，不做解释。

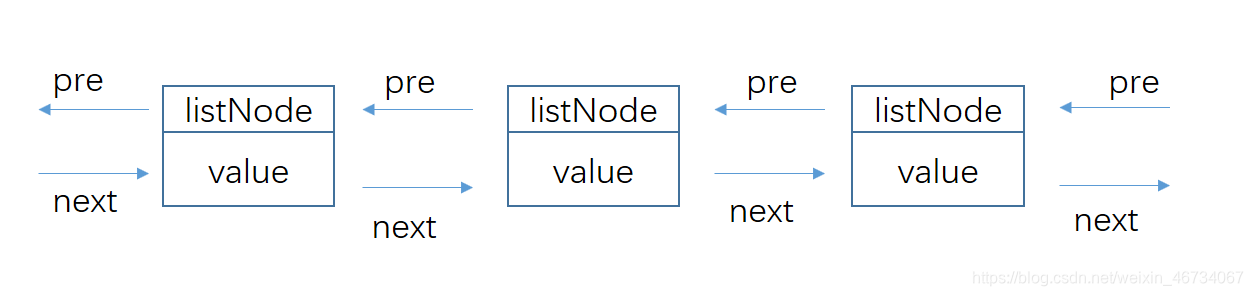

在这里插入图片描述基于上述的链表节点，redis定义了自己的链表

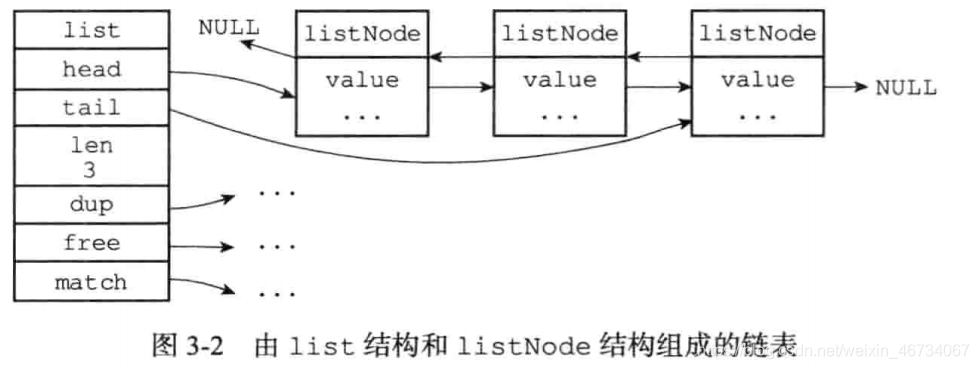

typedef struct list {

	// 指向链表头
	listNode *head;
	// 指向链表尾
	listNode *tail;
	// 记录链表元素个数
	unsigned long len;
	// 复制节点函数
	void *(*dup)(void *ptr);
	// 节点值释放函数
	void *(free)(void *ptr);
	// 节点值对比函数
	int (*match)(void *ptr,void *key);
}list

可以看到表头节点的pre指向NULL，表尾节点的next指向NULL

字典

这一小节会比较繁琐，并且以上面两种数据结构为基础，要有耐心
说到字典，背过java八股文的朋友应该很熟悉hashmap，嘿嘿！
但是很少人了解过redis内部的map，毕竟面试问的很少嘛

一个键和一个值进行关联，关联的键和值成为键值对
redis数据库将字典作为底层的数据结构，对数据库crud就是对字典操作
比如 SET msg abc，在数据库中建立了一个键为msg，值为abc的键值对，键值对就是保存在字典中。
哈希键包含的键值对较多时，redis也使用字典作为底层实现

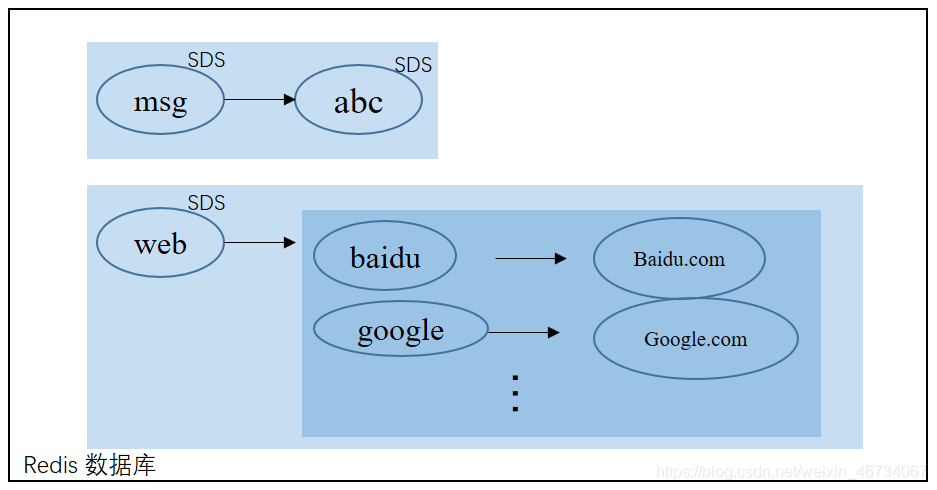

比如web包含许多哈希键
在这里插入图片描述

可以看到键为web，值为一个字典，字典包含许多键值对
键值对键baidu，值为baidu.com
键值对键google，值为google.com

那么这个具体是怎么实现的呢？
我们自顶向下的拆解这个复杂的数据结构

typedef struct dict {


    // 类型特定函数
    dictType *type;

    // 私有数据
    void *privdata;

    // 哈希表
    dictht ht[2];

    // rehash 索引
    // 当 rehash 不在进行时，值为 -1
    int rehashidx; /* rehashing not in progress if rehashidx == -1 */

    // 目前正在运行的安全迭代器的数量
    int iterators; /* number of iterators currently running */

} dict;

dictType保存了许多用于操作键值对的函数，privatedata保存用于dictType的参数。
iterators 目前正在运行的安全迭代器的数量，我们放在后面讲解这个。
暂时忽略这几个参数的具体实现，我们重点讲存储的数据结构。
ht是保存了两个哈希表的数组，一般情况只使用ht[0],ht[1]在对ht[0]进行rehash操作时用。用trehashidx标志现在是否正在进行rehash。

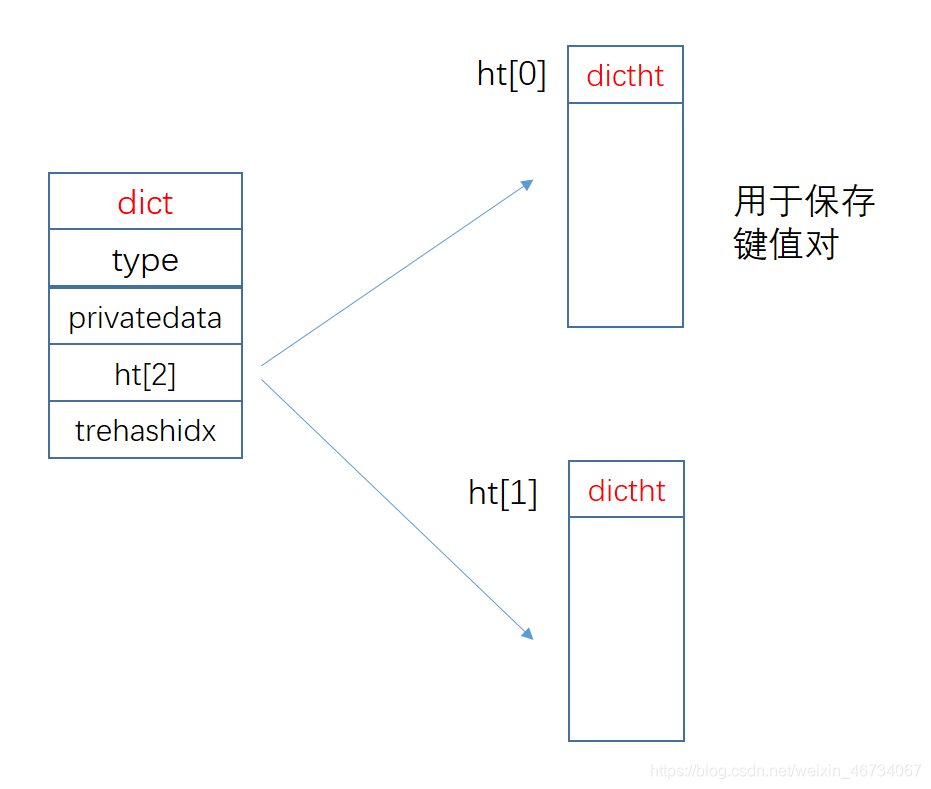

那么我们在脑海中可以想象出来这样的结构
在这里插入图片描述

现在关键就在于如何这个用来保存键值对的结构是什么样子的。

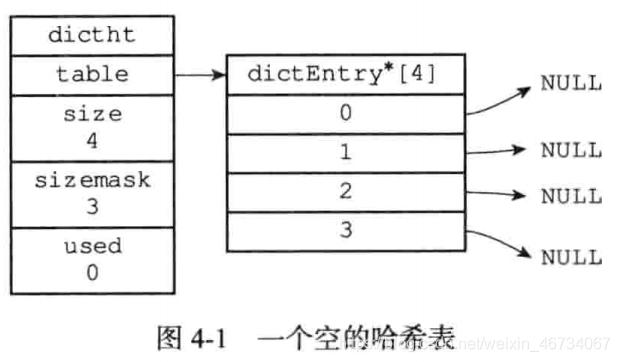

typedef struct dictht {


    // 哈希表数组
    dictEntry **table;

    // 哈希表大小
    unsigned long size;

    // 哈希表大小掩码，用于计算索引值
    // 总是等于 size - 1
    unsigned long sizemask;

    // 该哈希表已有节点的数量
    unsigned long used;

} dictht;
