由于工作需要，测量截图或照片PCB图片中的过孔、线宽、线间距等尺寸

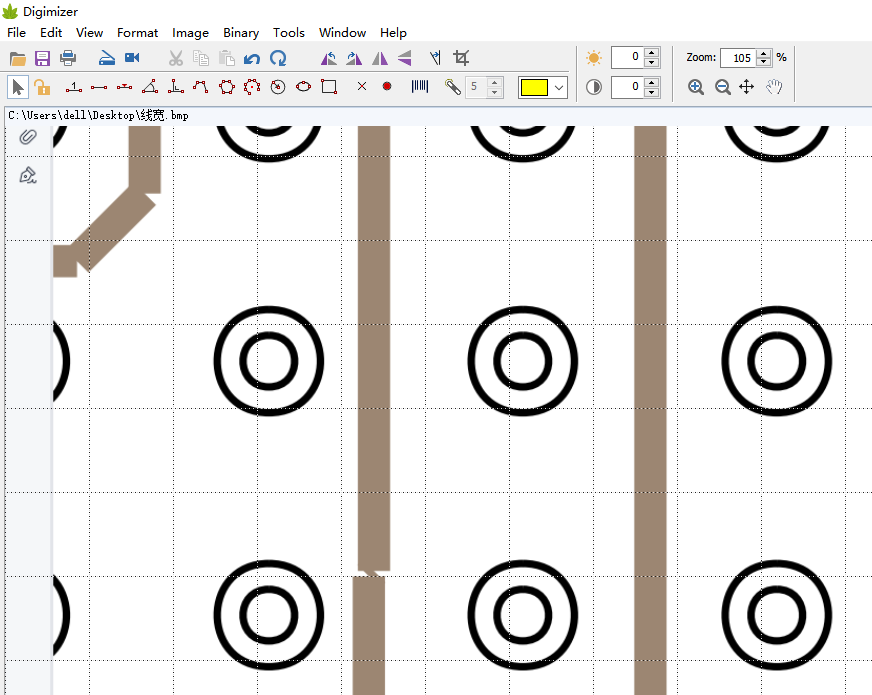

准备尽量大尺寸的图片，在软件中打开
在这里插入图片描述

先根据已知尺寸，使用Unit工具确定图片像素与实际尺寸的对应关系（最好先放大显示，测量会更准确）。对于PCB图来说，已知尺寸可以选取某些已知芯片的引脚间距，例如2.54mm或1.27mm等等

在这里插入图片描述

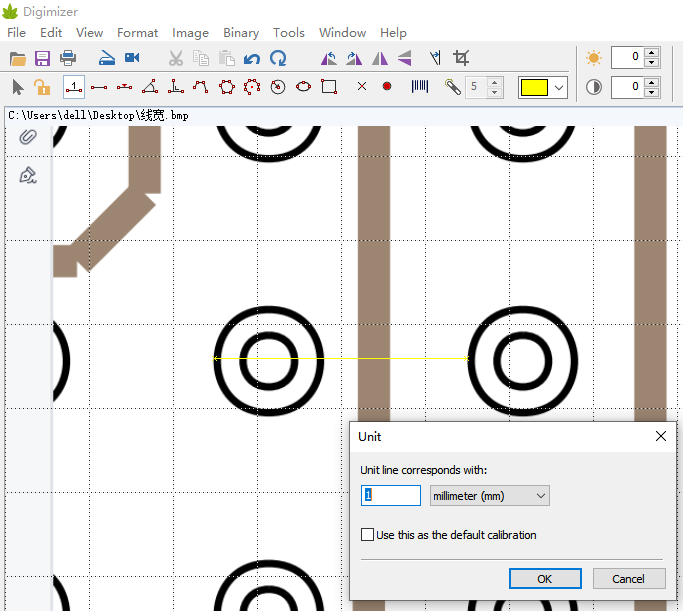

例如已知BGA焊盘间距1mm，可以在两个已知焊盘同侧边沿各点击一次鼠标左键，在弹出的对话框中输入这个已知距离：

在这里插入图片描述

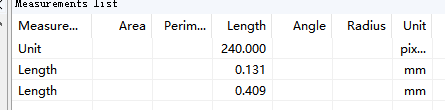

上一步确定单位完成后，就使用各种测量工具测量尺寸，测量结果显示在右边表格中，例如线宽0.13mm，过孔外径0.4mm
在这里插入图片描述
