ATMEL(MicroChip)公司AVR单片机ATMEGA系列后缀不带P、 带P、带PA的区别

于 2024-12-17 10:51:31 发布
阅读量410 收藏 5
点赞数 9
分类专栏： 单片机 文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_46720928/article/details/144527988
版权

目录

1、 参考

《AVR512: Migration from ATmega48/88/168 to ATmega48P/88P/168P》
《AVR532: Migration from ATmega48/88/168 to ATmega48A/88A/168A》

2、进化顺序

不带P-> 带P->带PA

3、不带P-> 带P

功能和引脚兼容，部分寄存器位有所增加，但原有寄存器位没有减少或移动位置。建议用寄存器和位的名称代替绝对地址。保留的寄存器位只能写0，增加的寄存器位不使用的时候保持默认值。

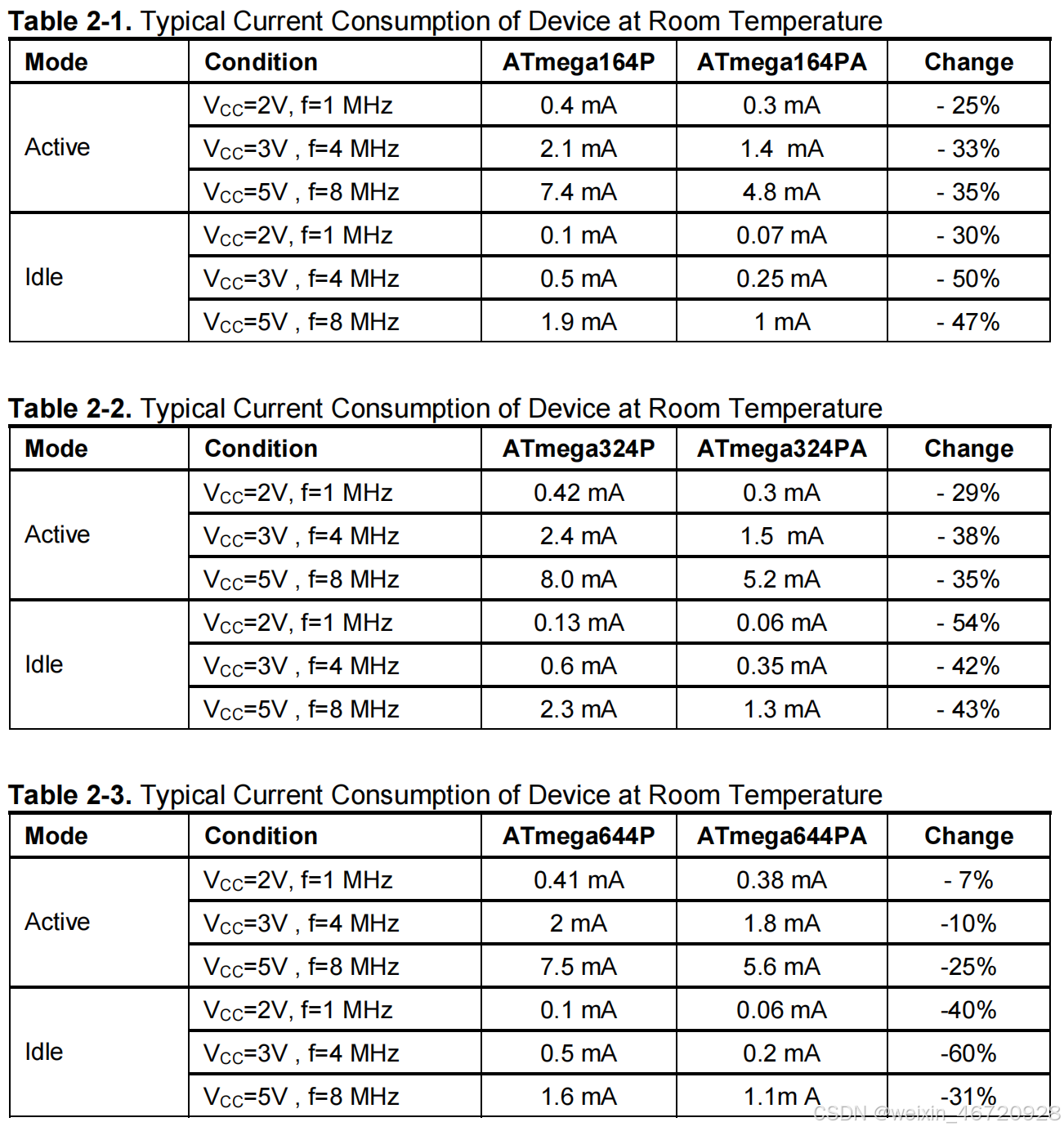

4、带P-> 带PA

功能完全相同，制造工艺优化，导致工作和待机耗电显著减少。
在这里插入图片描述

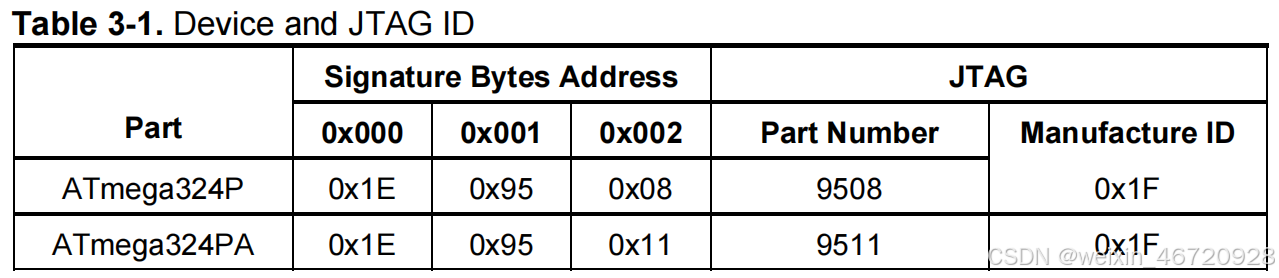

5、ATMEGA324P和ATMEGA324PA的ID不同

在这里插入图片描述
