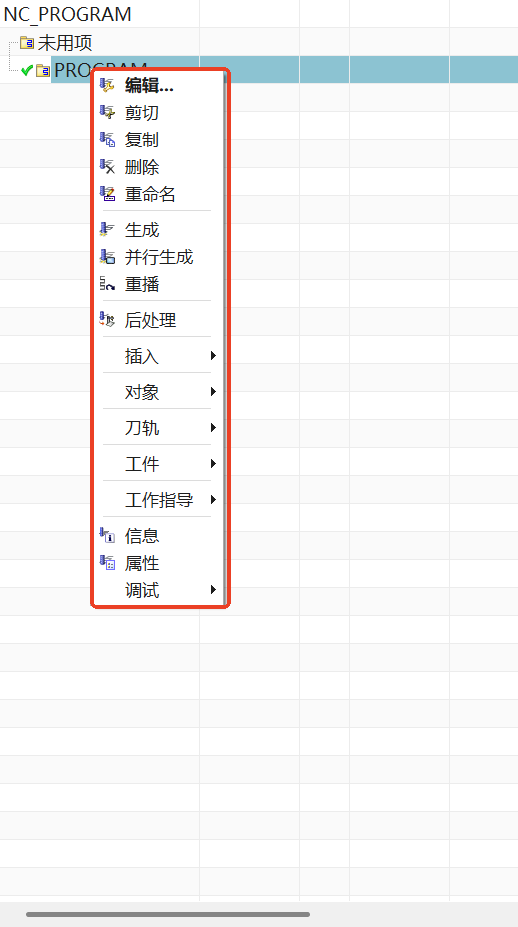

先抛出问题：想在自己的程序调用出如下菜单栏；

于是开始在查资料查方法，主要在两个方向：内部命令、内部函数，内部命令毫无头绪，于是开始研究内部函数，之前从未接触过内部函数，故写此博客以作记载。另：知道上述问题处理方案的大佬，望不吝赐教，万分感谢。

下载工具depends.exe:

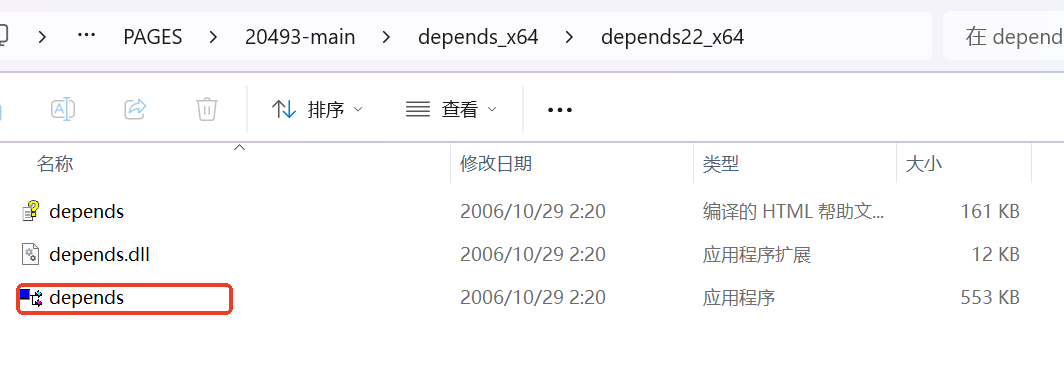

GitCode - 全球开发者的开源社区,开源代码托管平台GitCode是面向全球开发者的开源社区,包括原创博客,开源代码托管,代码协作,项目管理等。与开发者社区互动,提升您的研发效率和质量。https://gitcode.com/Premium-Resources/13a54/?utm_source=article_gitcode_universal&index=top&type=card&下载后解压直接打开对应应用程序：

然后打开你想要的查看的dll，比如：C:\\Program Files\\Siemens\\NX 12.0\\NXBIN\\libugui.dll；

Q:我怎么知道我要调用的函数在哪个dll？

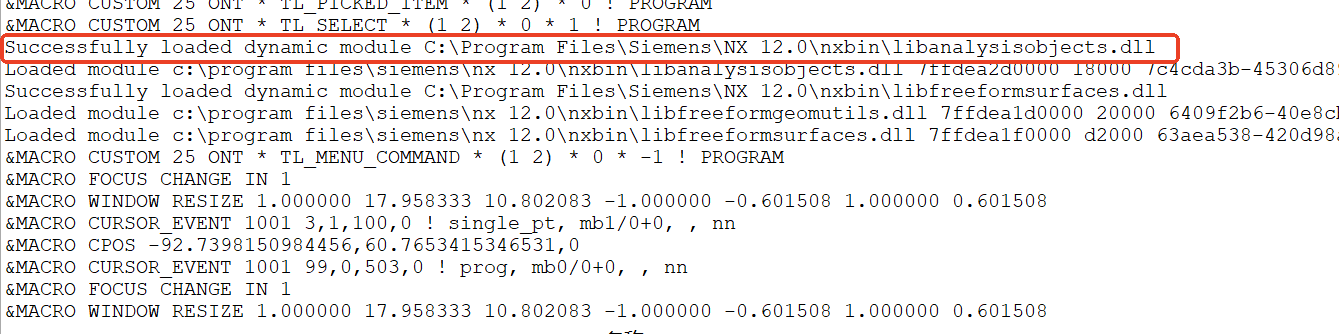

A：1、查资料；2、查日志，先在UG上操作你要的功能，再查看日志，在使用该功能前加载了哪个dll（自己总结的方法，仅供参考）。如下图：

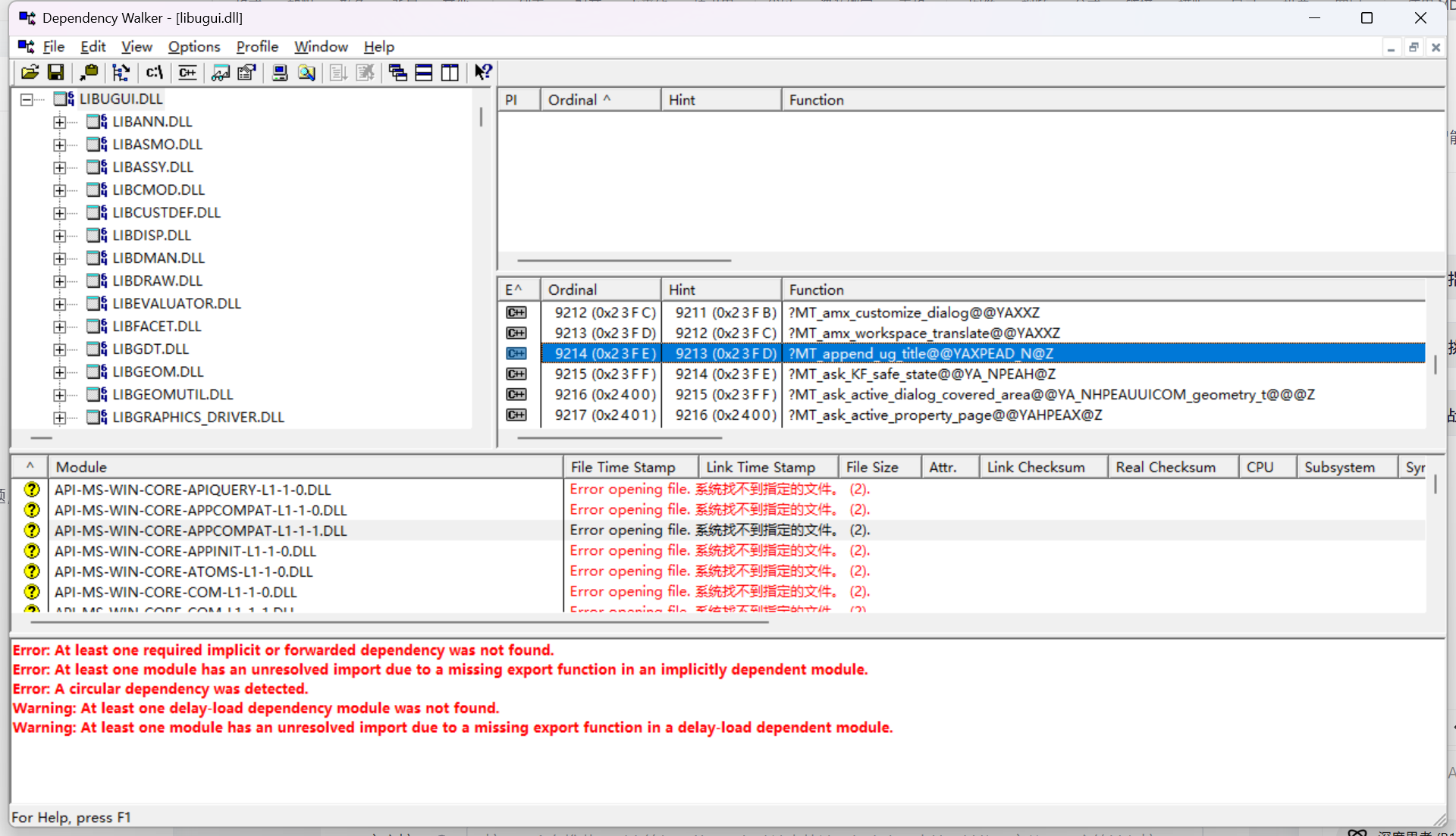

打开后显示如下界面，右侧中间窗口即为函数名；

Q：我怎么知道我要调用的函数参数长啥样？
A：如下图，选中函数右键，勾选图示项即可（每个函数的功能自己知道更好，不知道只能根据函数名去推测，或者百度）

代码示例：

UF_initialize();
char function_name[257] = "";
strcpy(function_name, "?MT_append_ug_title@@YAXPEAD_N@Z");

typedef char* (*load_ufusr_f_p_t)(char*, bool);
load_ufusr_f_p_t load_ufusr_ptr = NULL;
char* file_path = "C:\\Program Files\\Siemens\\NX 12.0\\NXBIN\\libugui.dll";
UF_load_library(file_path, function_name, (UF_load_f_p_t*)&load_ufusr_ptr);
if (load_ufusr_ptr != NULL)
{
	load_ufusr_ptr("111", true);

}
UF_terminate();
return;
