串口传输文件和用OpenCV在图片上绘制点阵文字

一、串口文件传输

1.实验要求

串口传输文件的练习。将两台笔记本电脑，借助 usb转rs232 模块和杜邦线，建立起串口连接。然后用串口助手等工具软件（带文件传输功能）将一台笔记本上的一个大文件（图片、视频和压缩包软件）传输到另外一台电脑，预算文件大小、波特率和传输时间三者之间的关系，并对比实际传输时间。

2.实验设备

两台笔记本电脑
若干杜邦线
USB 转 TTL 串口两个

3.实验操作

选定一文件，并进行基本压缩操作等

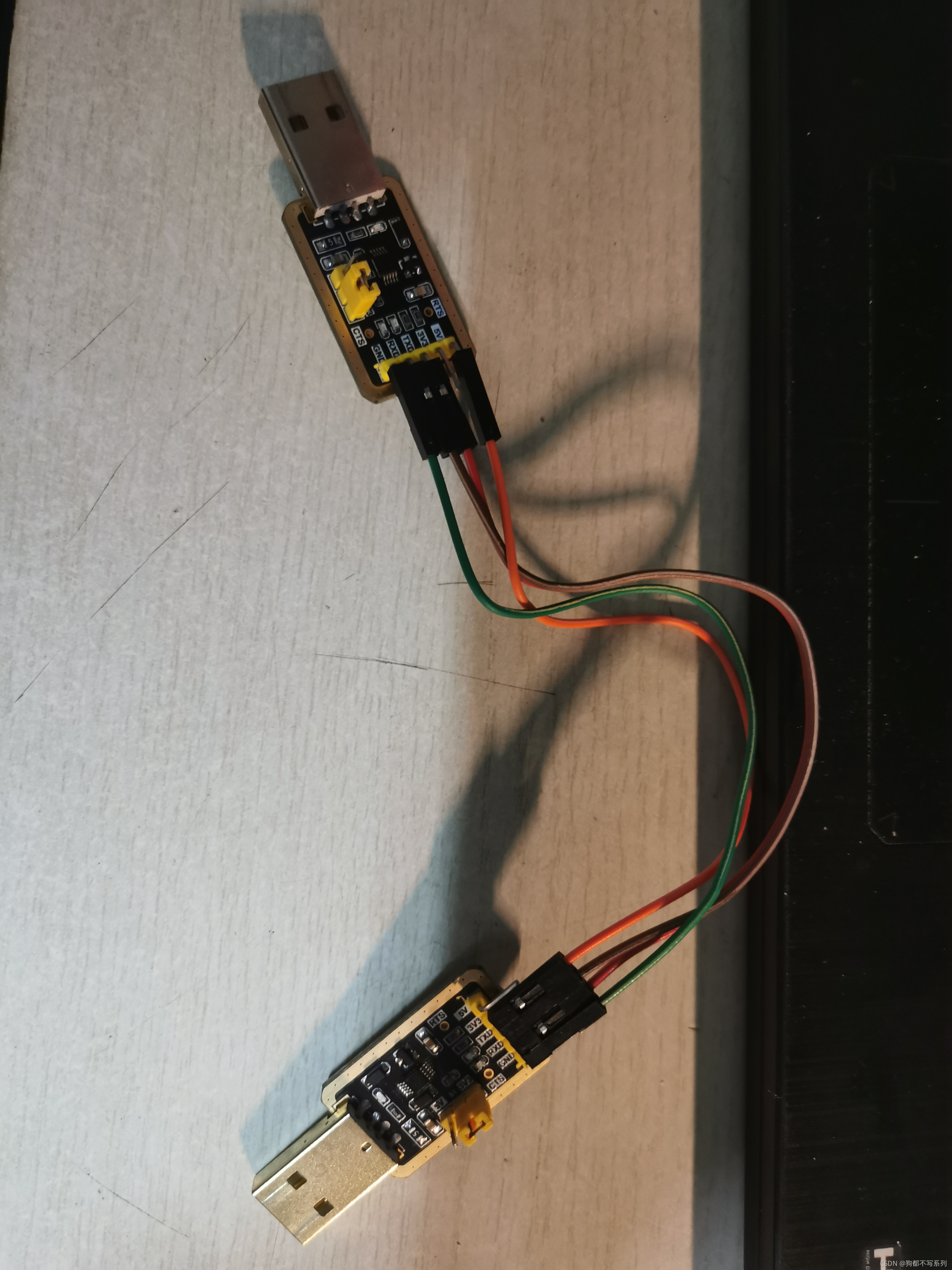

连接TTL串口线，并连接两台电脑
两USB串口对应链接 RXD，TXD反串连接
TXD -> RXD 后将Usb串口接到电脑com口出
安装必备驱动
线路连接

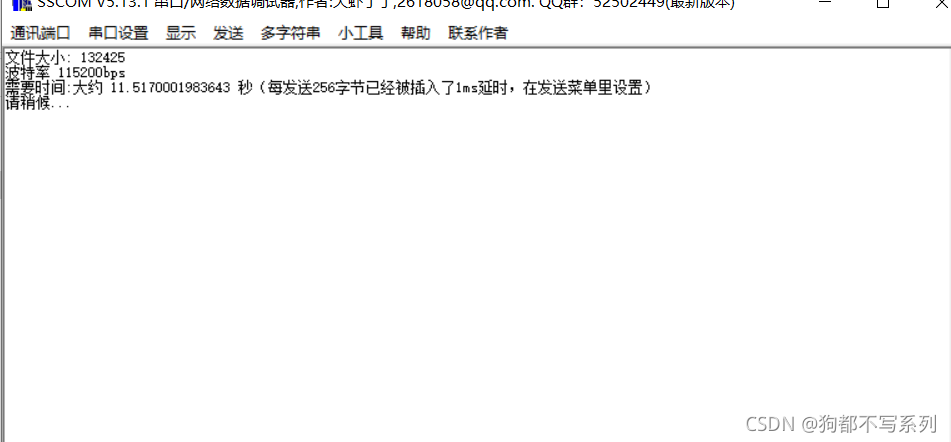

启动串口调试助手，并打开串口，将两台电脑调制相同的波特率，在第一阶段中使用为115200波特率，开始发送文件

二、用OpenCV在图片上绘制点阵文字

本文主要介绍了汉字点阵的原理，理解了汉字的机内码、区位码编码规则和字形数据存储格式，并在Linux环境下调用opencv库编程，用汉字点阵实现读入txt文本实现显示。

1.要求

学习理解汉字的机内码、区位码编码规则和字形数据存储格式。在Ubuntu下用C/C++(或python) 调用opencv库编程显示一张图片，并打开一个名为"logo.txt"的文本文件（其中只有一行文本文件，包括你自己的名字和学号），按照名字和学号去读取汉字24*24点阵字形字库（压缩包中的文件HZKf2424.hz）中对应字符的字形数据，将名字和学号叠加显示在此图片右下位置。

2.汉字编码

1）区位码

在国标 GD2312—80 中规定，所有的国标汉字及符号分配在一个 94 行、94 列的方阵中，方阵的每一行称为一个“区”，编号为 01 区到 94 区，每一列称为一个“位”，编号为01 位到 94 位，方阵中的每一个汉字和符号所在的区号和位号组合在一起形成的四个阿拉伯数字就是它们的“区位码”。区位码的前两位是它的区号，后两位是它的位号。用区位码就可以唯一地确定一个汉字或符号，反过来说，任何一个汉字或符号也都对应着一个唯一的 区位码。汉字“母”字的区位码是 3624，表明它在方阵的 36 区 24 位，问号“?”的区位码为0331，则它在 03 区 3l 位。

2）机内码

汉字的机内码是指在计算机中表示一个汉字的编码。机内码与区位码稍有区别。如上所述，汉字区位码的区码和位码的取值均在 1~94 之间，如直接用区位码作为机内码，就会与基本 ASCII 码混淆。为了避免机内码与基本 ASCII 码的冲突，需要避开基本 ASCII 码中的控制码(00H~1FH)，还需与基本 ASCII 码中的字符相区别。为了实现这两点，可以先在区码和位码分别加上 20H，在此基础上再加 80H(此处“H”表示前两位数字为十六进制数)。经过这些处理，用机内码表示一个汉字需要占两个字节，分别 称为高位字节和低位字节，这两位字节的机内码按如下规则表示：
高位字节 = 区码 + 20H + 80H(或区码 + A0H)
低位字节 = 位码 + 20H + 80H(或位码 + AOH)
由于汉字的区码与位码的取值范围的十六进制数均为 01H~5EH(即十进制的 01~9 4)，所以汉字的高位字节与低位字节的取值范围则为 A1H~FEH(即十进制的 161~254)。例如，汉字“啊”的区位码为 1601，区码和位码分别用十六进制表示即为 1001H，它的机内码的高位字节为 B0H，低位字节为 A1H，机内码就是 B0A1H。

3）点阵字库存储

在汉字的点阵字库中，每个字节的每个位都代表一个汉字的一个点，每个汉字都是由一个矩形的点阵组成，0 代表没有，1 代表有点，将 0 和 1 分别用不同颜色画出，就形成了一个汉字，常用的点阵矩阵有 1212, 1414, 16*16 三种字库。

4）汉字点阵获取

1.利用区位码获取汉字
汉字点阵字库是根据区位码的顺序进行存储的，因此，我们可以根据区位来
获取一个字库的点阵，它的计算公式如下：
点阵起始位置 = ((区码- 1)*94 + (位码 – 1)) * 汉字点阵字节数
获取点阵起始位置后，我们就可以从这个位置开始，读取出一个汉字的点阵。
2.利用汉字机内码获取汉字
我们可以根据机内码来获得区位码：
区码 = 机内码高位字节 - A0H
位码 = 机内码低位字节 - A0H
将这个公式与获取汉字点阵的公式进行合并计就可以得到汉字的点阵位置。

3.实验准备

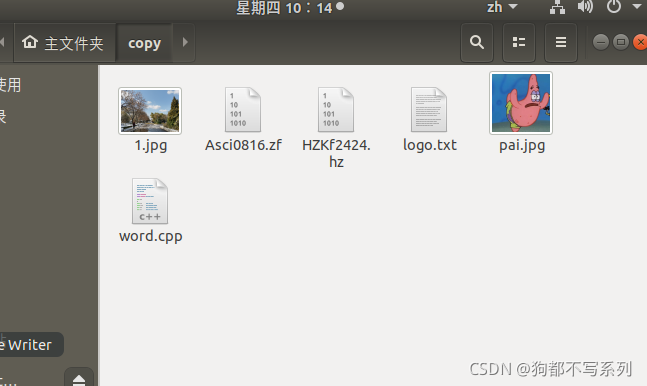

一张需要显示的图片，24*24的点阵.hz文件，ASCII码.zf文件，需要显示的文本文件
打开文本文档->文件，保存即可。

4.撰写代码

输入下面指令添加程序：

gedit word.cpp

代码如下
word.cpp

#include<iostream>
#include<opencv/cv.h>
#include"opencv2/opencv.hpp"
#include<opencv/cxcore.h>
#include<opencv/highgui.h>
#include<math.h>

using namespace cv;
using namespace std;

void paint_chinese(Mat& image,int x_offset,int y_offset,unsigned long offset);
void paint_ascii(Mat& image,int x_offset,int y_offset,unsigned long offset);
void put_text_to_image(int x_offset,int y_offset,String image_path,char* logo_path);

int main(){

    String image_path="pai.jpg";//图片的名字
    char* logo_path=
