掌握SD卡协议原理，用STM32F103完成对SD卡的数据读取（fat文件模式）

一、SD卡协议原理

1、SD卡物理结构

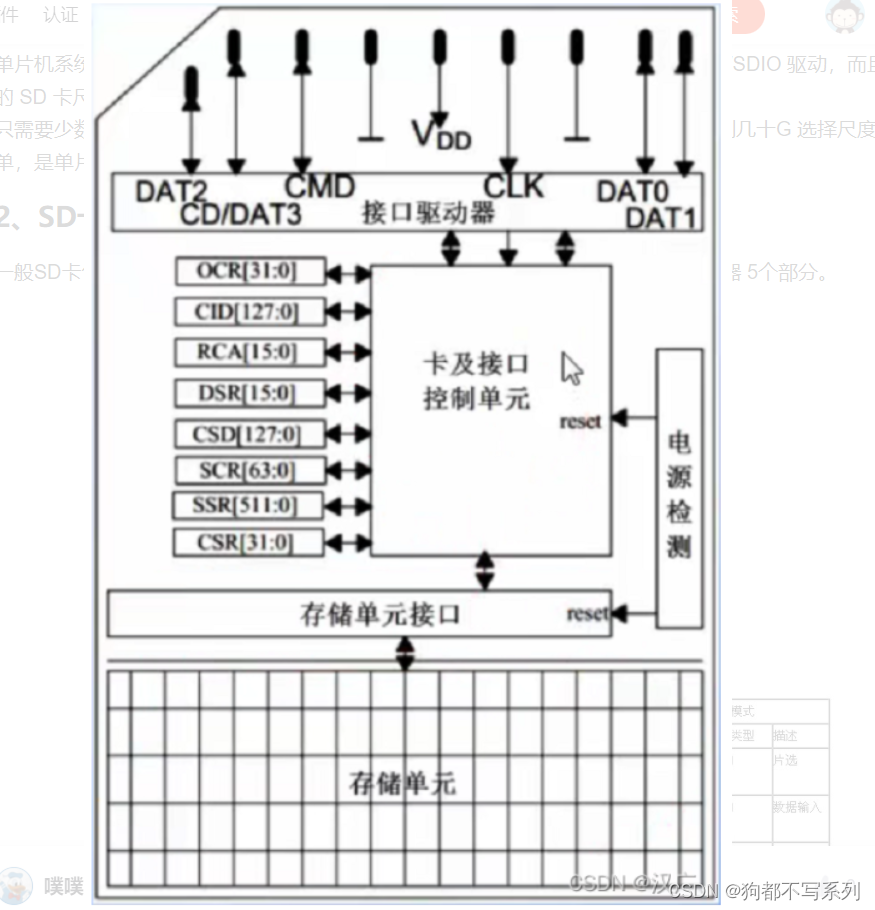

一般SD卡包括有存储单元、存储单元接口、电源检测、卡及接口控制器和接口驱动器 5个部分。

存储单元是存储数据部件，存储单元通过存储单元接口与卡控制单元进行数据传输；
电源检测单元保证SD卡工作在合适的电压下，如出现掉电或上状态时，它会使控制单元和存储单元接口复位；
卡及接口控制单元控制SD卡的运行状态，它包括有8个寄存器； 接口驱动器控制SD卡引脚的输入输出。

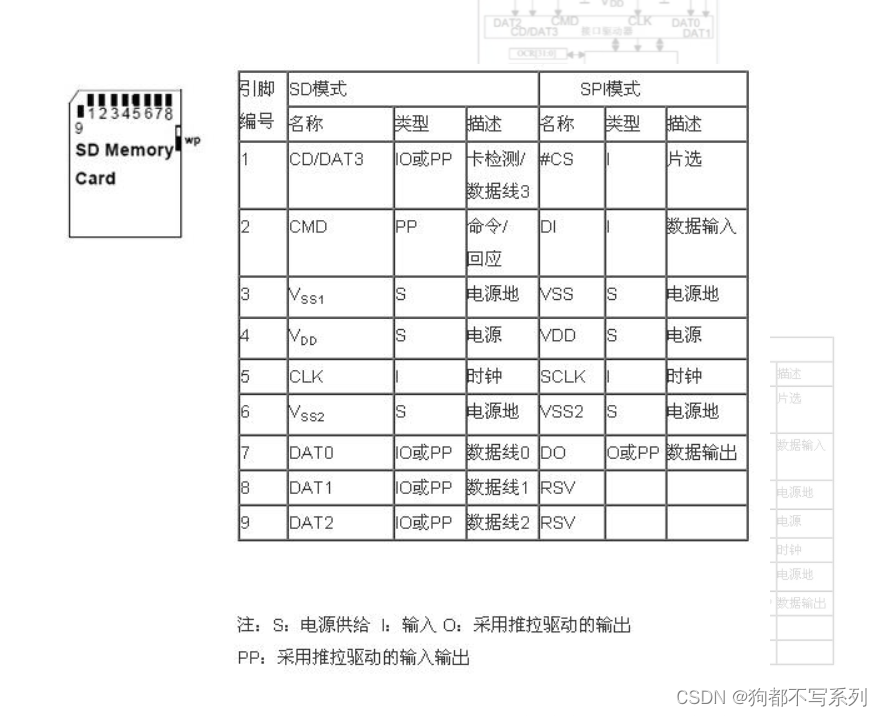

2、SD卡寄存器

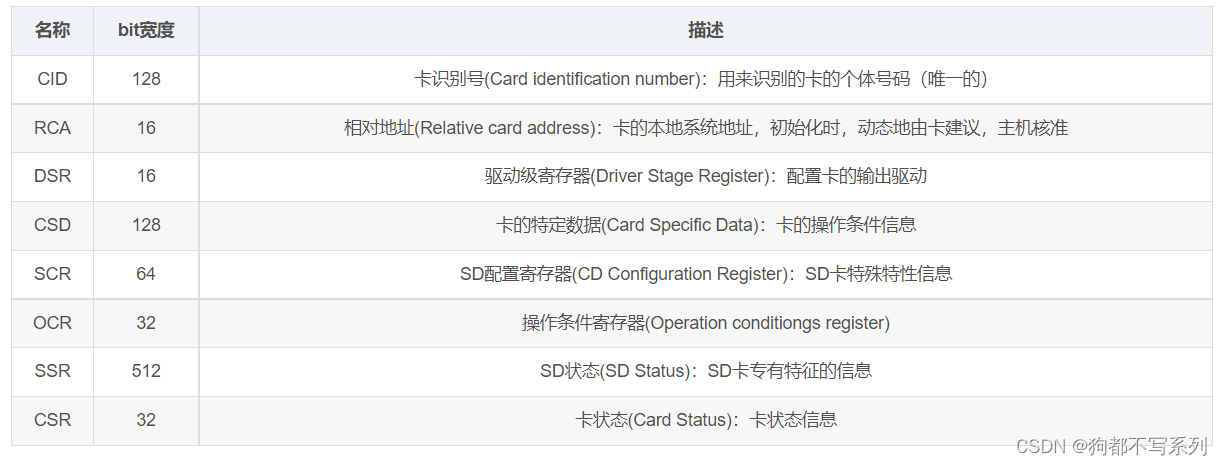

SD卡总共有8个寄存器，用于设定或表示SD卡信息。
这些寄存器只能通过对应的命令访问，SDIO定义64个命令，每个命令都有特殊意义，可以实现某一特定功能，SD卡接收到命令后，根据命令要求对SD卡内部寄存器进行修改，程序控制中只需要发送组合命令就可以实现SD卡的控制以及读写操作。

3、SD卡读取与写入(SPI模式)

1、发送CMD17；
2、接收卡响应R1；
3、接收数据起始令牌0XFE；
4、接收数据；
5、接收2个字节的CRC，如果不使用CRC，这两个字节在读取后可以丢掉。
6、禁止片选之后，发多8个CLK；
以上就是一个典型的读取SD卡数据过程，SD卡的写于读数据差不多，写数据通过CMD24来实现，具体过程如下：
1、发送CMD24;
2、接收卡响应R1；
3、发送写数据起始令牌0XFE；
4、发送数据；
5、发送2字节的伪CRC；
6、禁止片选之后，发多8个CLK；
以上就是一个典型的写SD卡过程。

二、实验准备与操作

1、硬件准备

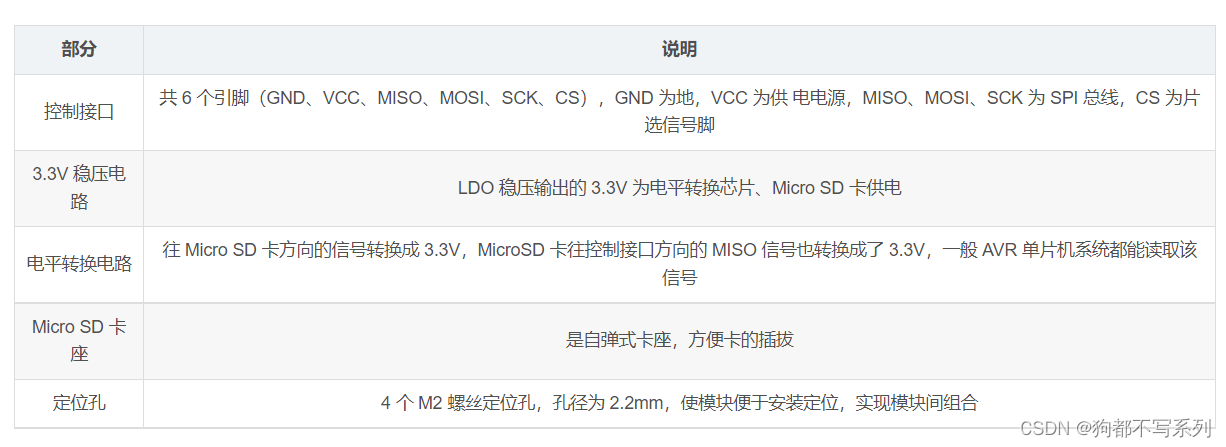

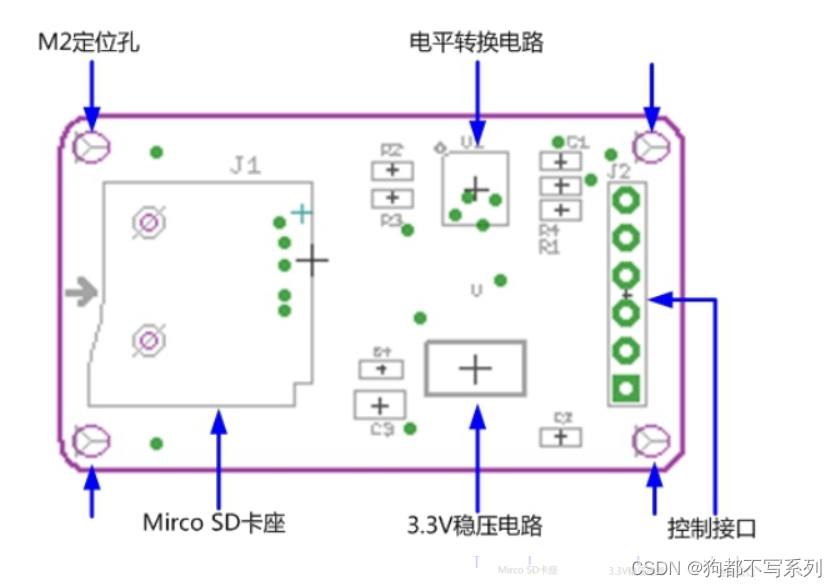

SD卡模块及SD卡

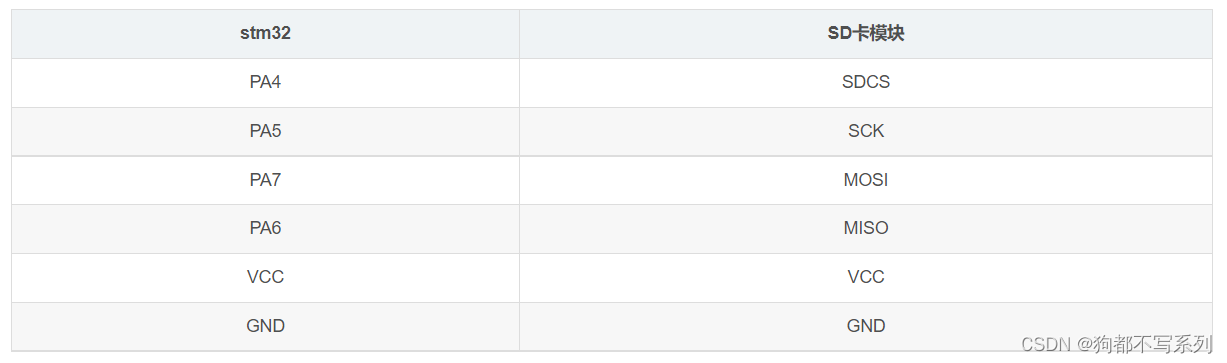

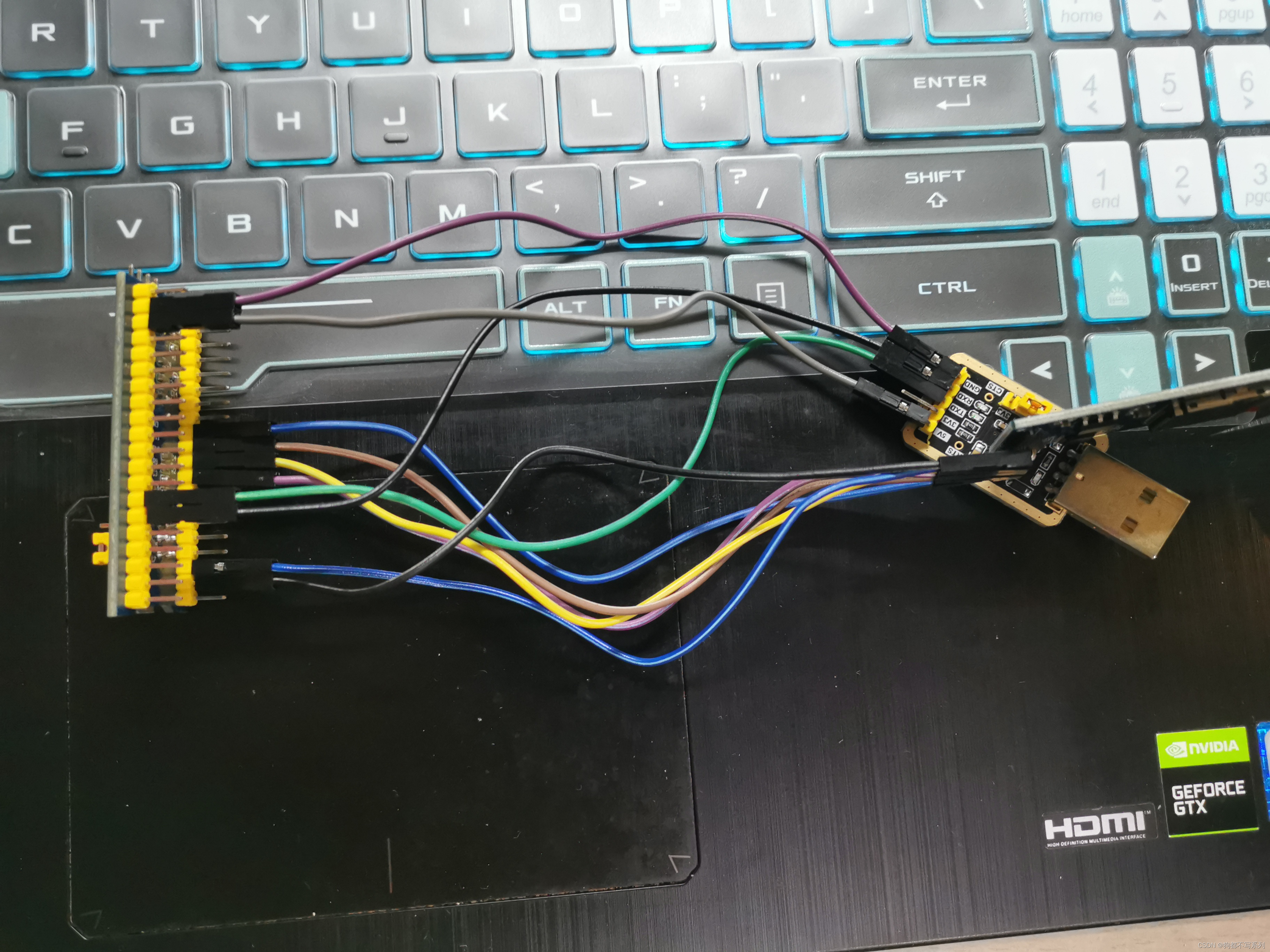

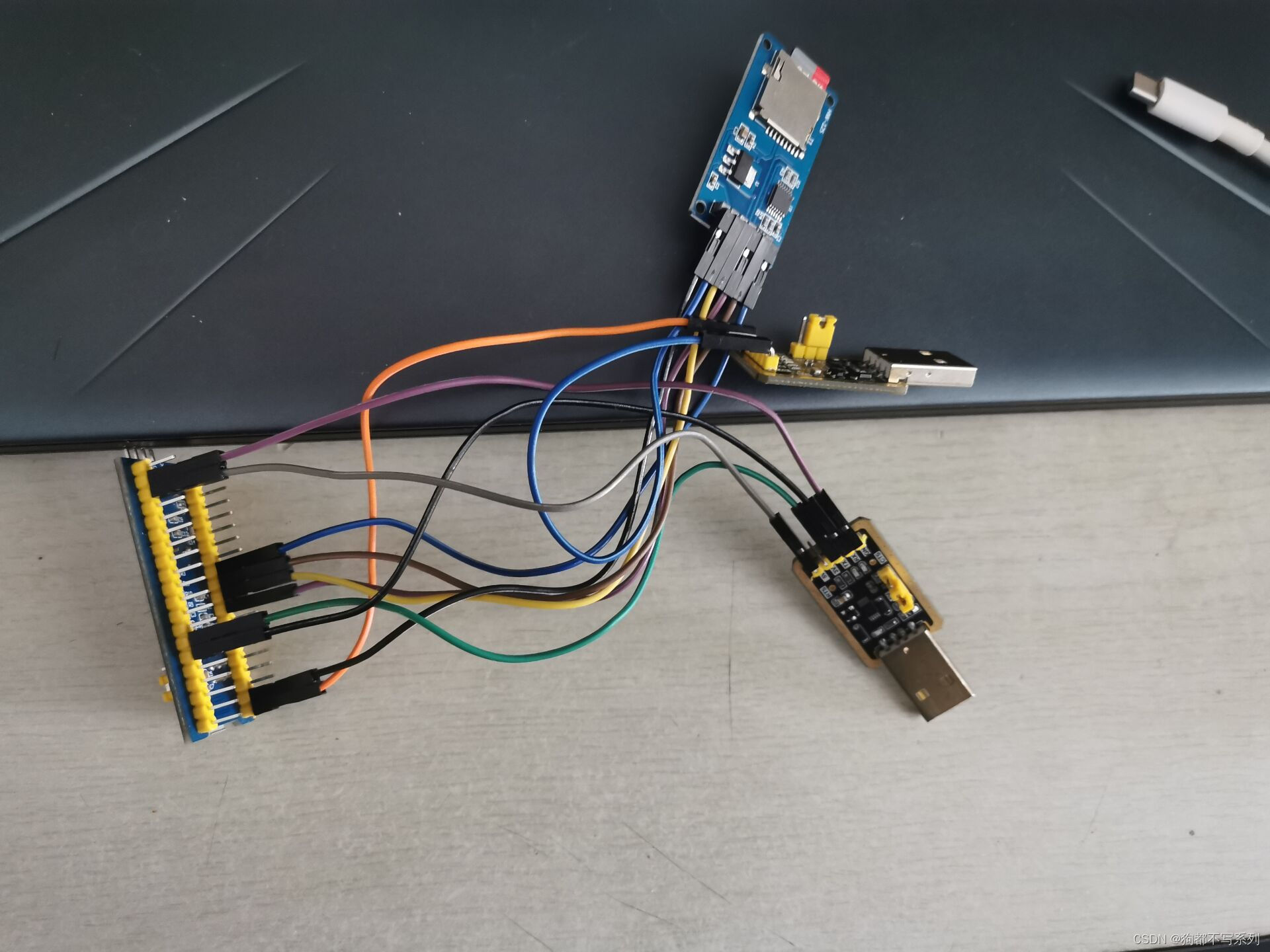

2、连线

两个usb接口全接入电脑插口就行了，只是串口传输助手记得看并对应串口号。

3、hal库以及相关代码

链接：https://pan.baidu.com/s/1EpFh744MGUeSnjkz0b_KCw
提取码：520g

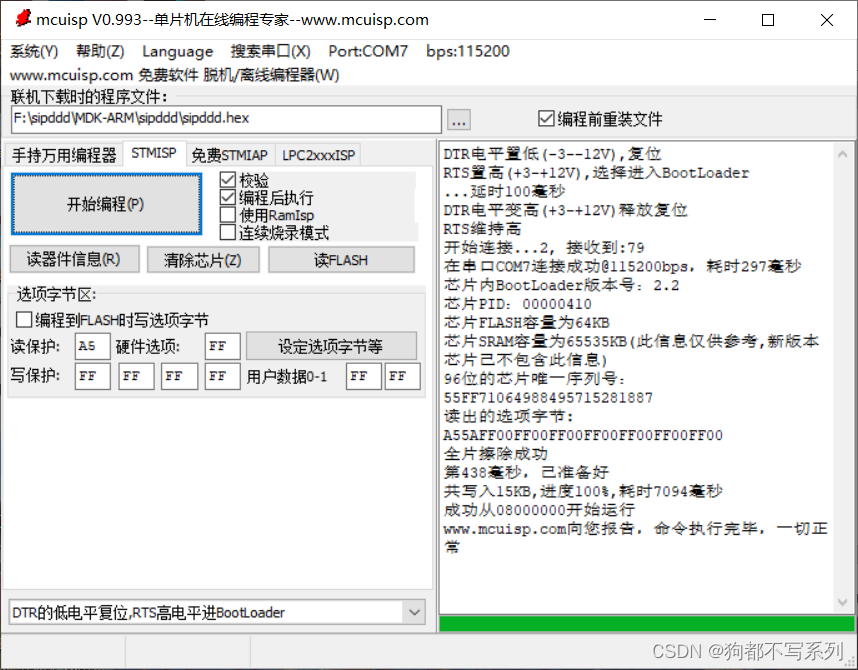

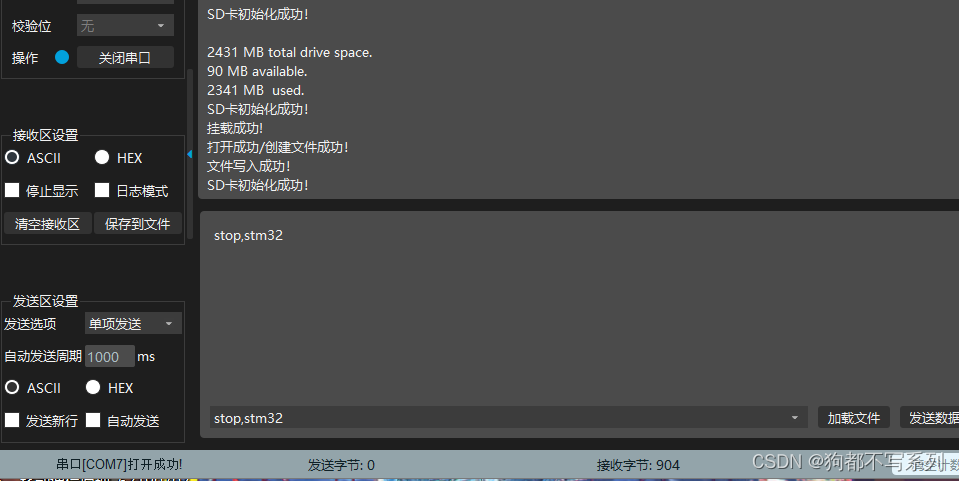

三、实验结果分析

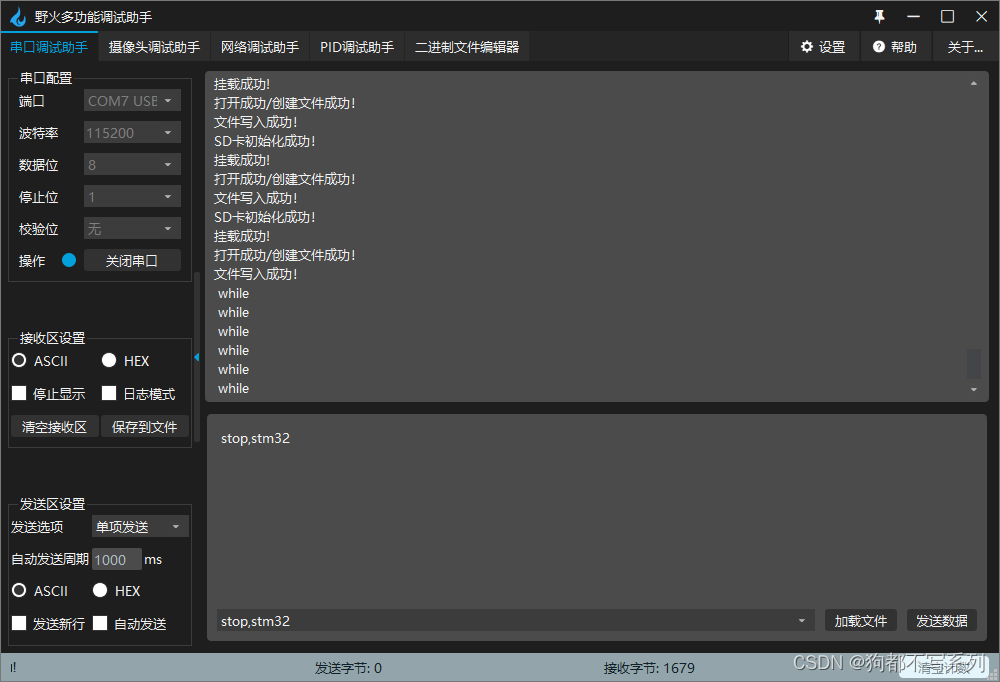

当文件写入、SD卡初始化循环11次后会出现while。

四、代码分析

主函数

int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */


  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config
