该文章详细描述了一个使用Verilog编写的HDL代码，实现了一个状态机驱动的模块top_module，它根据输入信号`s`的状态控制输出频率信号。模块包含四个状态，每个状态对应不同的输出频率组合。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

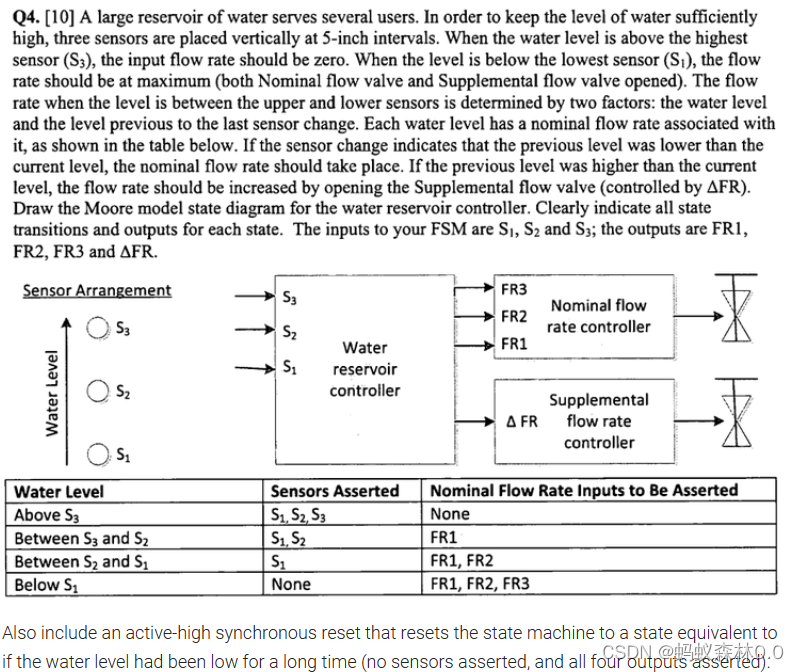

传送门：

Exams/ece241 2013 q4 - HDLBits (01xz.net)https://hdlbits.01xz.net/wiki/Exams/ece241_2013_q4

代码：

module top_module (
    input clk,
    input reset,
    input [3:1] s,
    output fr3,
    output fr2,
    output fr1,
    output dfr
);
	parameter S0=0,S1=1,S2=2,S3=3;
	reg [1:0] state,next_state;
    always @(*) begin
        if (s[1]&s[2]&s[3])
            next_state = S3;
