STM32 第17讲 定时器概述（基本定时器/通用定时器/高级定时器概述）

最新推荐文章于 2025-06-28 11:36:56 发布
最新推荐文章于 2025-06-28 11:36:56 发布
阅读量1.3k 收藏 12
点赞数 3
CC 4.0 BY-SA版权
分类专栏： 单片机学习笔记 文章标签： 单片机 stm32 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_46387554/article/details/128725710
文章介绍了定时器的基本概念，包括软件定时原理的CPU死等方法及其缺点。然后转向硬件定时器，强调其精准的时基和计数器机制。STM32定时器分为基本、通用和高级定时器，F1系列和F4系列的定时器配置有所不同，所有定时器相互独立，不共享资源。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

定时器概述

软件定时原理

使用纯软件（CPU死等）的方式实现定时延时

void delay_us(uint32_t us)
{
us *= 72;
while(us--);
}

缺点：

  1. 延时不精准
  2. CPU死等

定时器定时原理

使用精准的时基，通过硬件方式，实现定时功能

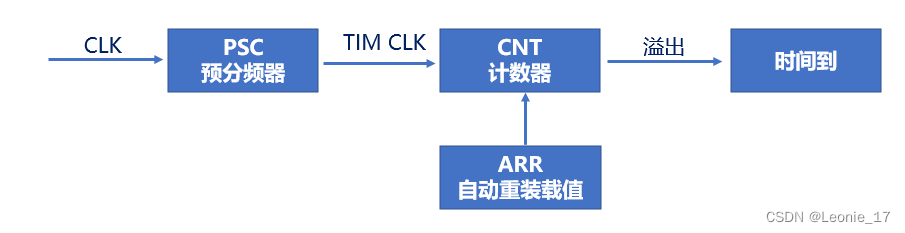

定时器的核心是计数器
在这里插入图片描述

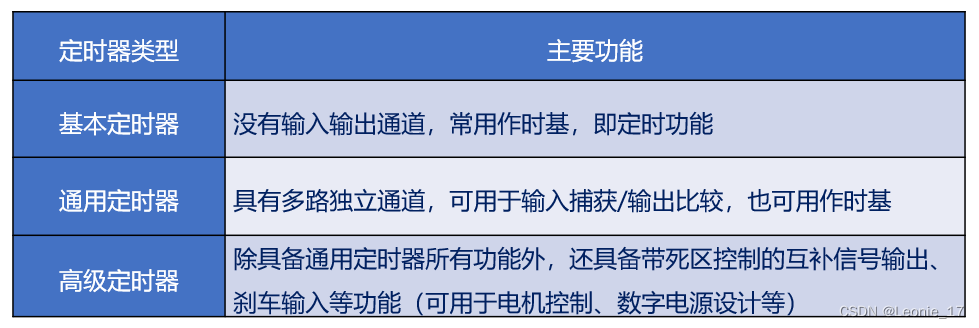

STM32定时器分类

在这里插入图片描述

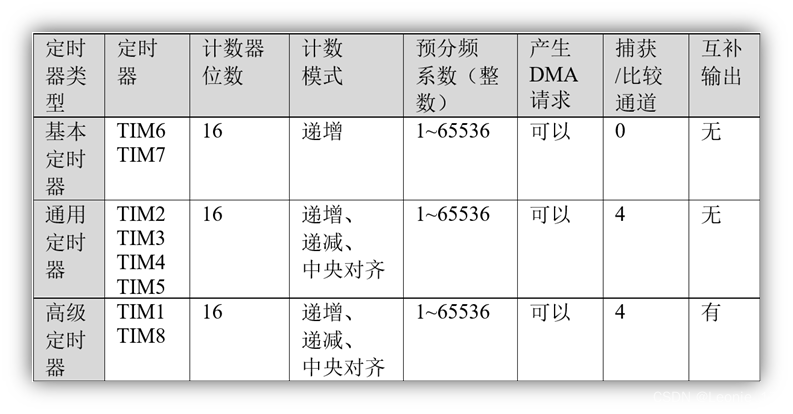

STM32定时器特性

对于F1系列来说
在这里插入图片描述
对于F4系列，中包括 2 个基本定时器（TIM6 和 TIM7）、10 个通用定时器（TIM2 ~ TIM5、TIM9 ~ TIM14）、2 个高级控制定时器（TIM1 和 TIM8），这些定时器彼此完全独立，不共享任何资源。

基本、通用、高级定时器功能和区别

在这里插入图片描述
