NEXYS4_DDR迪芝伦XC7A100TCSG324-1型，VGA接口显示彩条

1. VGA显示

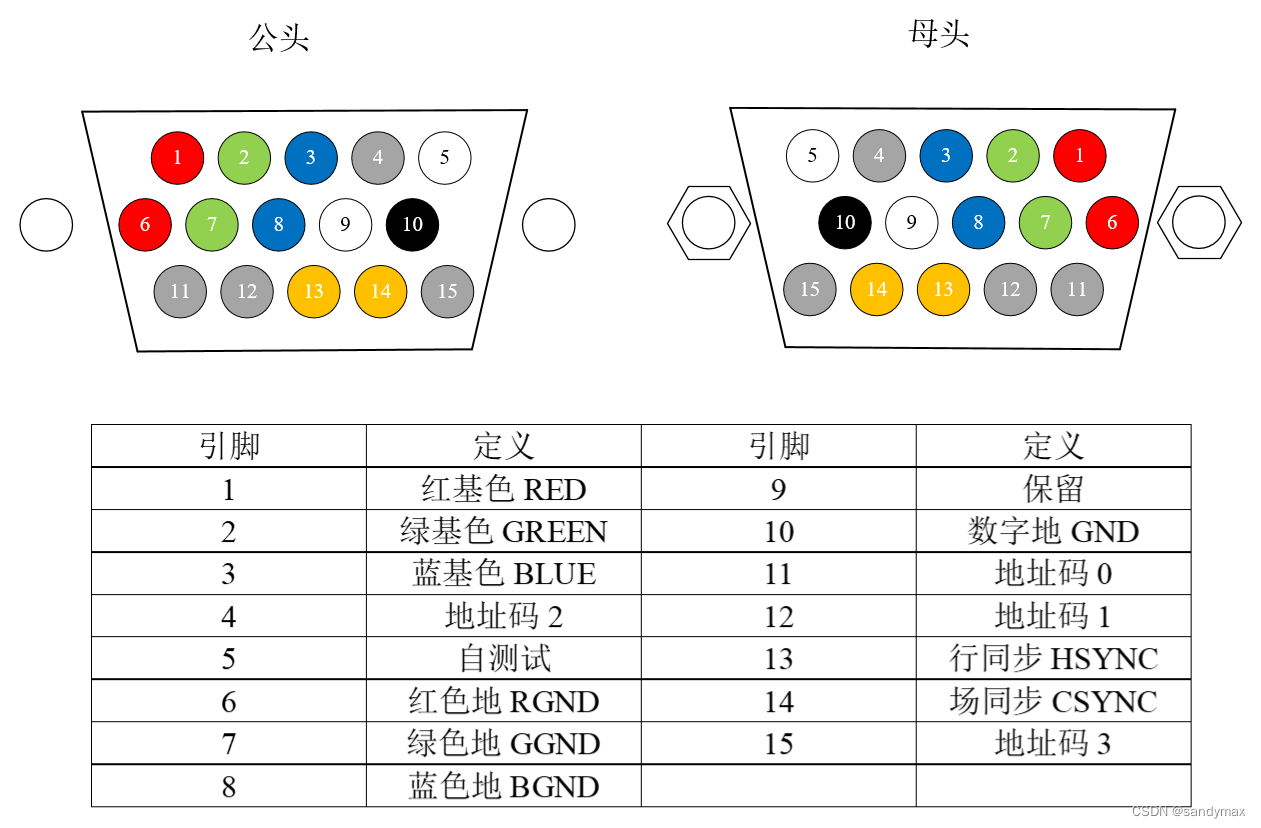

1.1 VGA的端口定义

1.2 VGA的显示时序

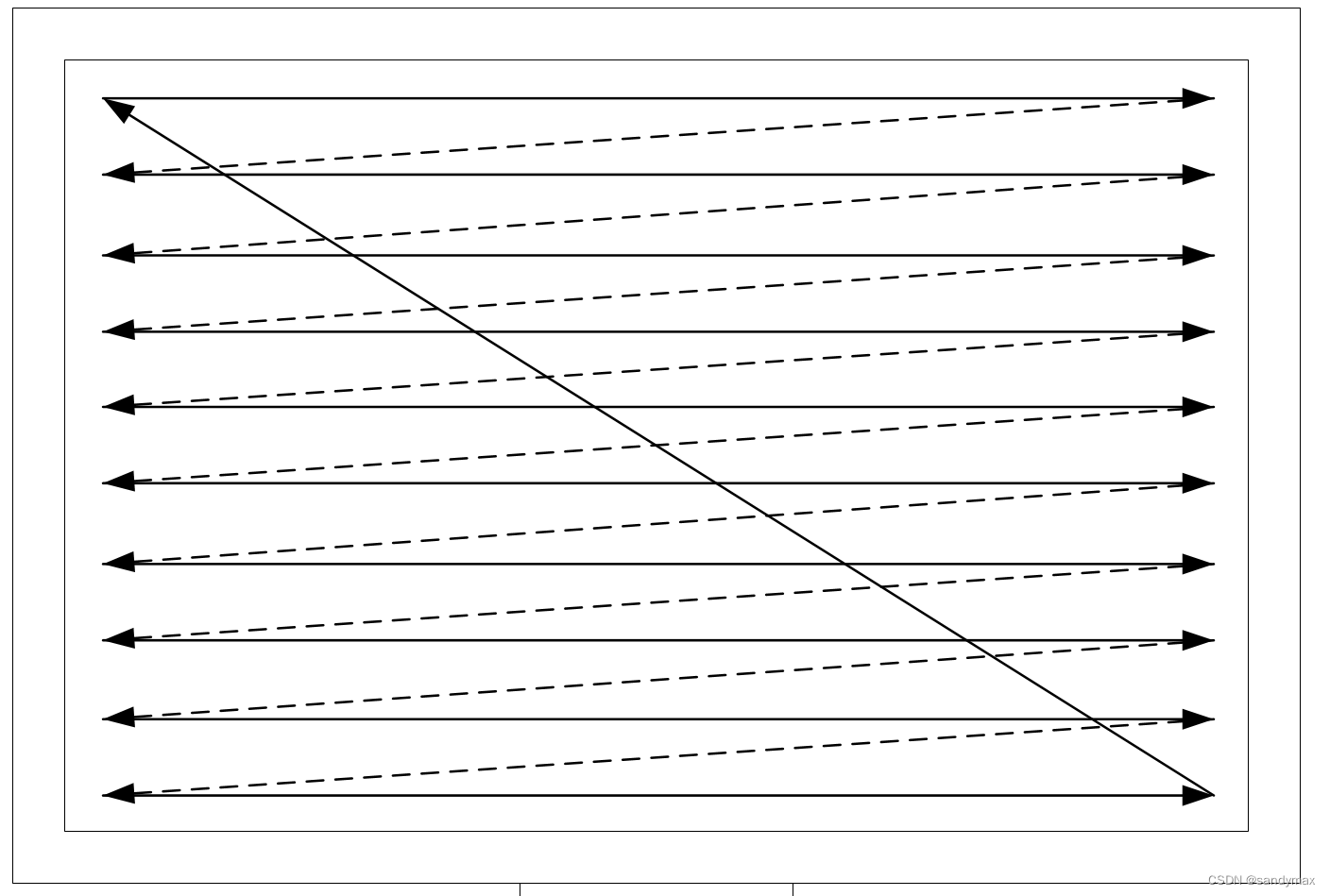

扫描显示的过程

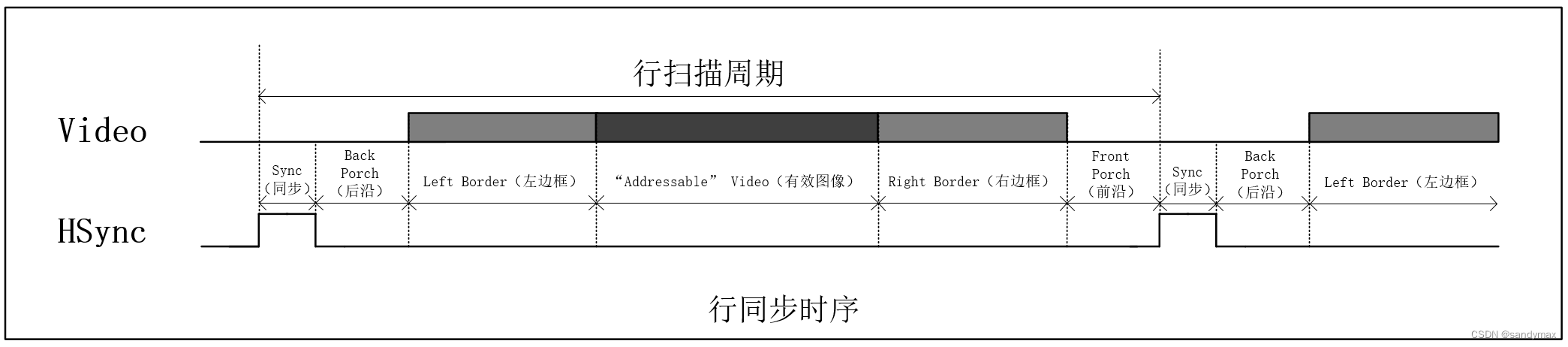

行同步时序

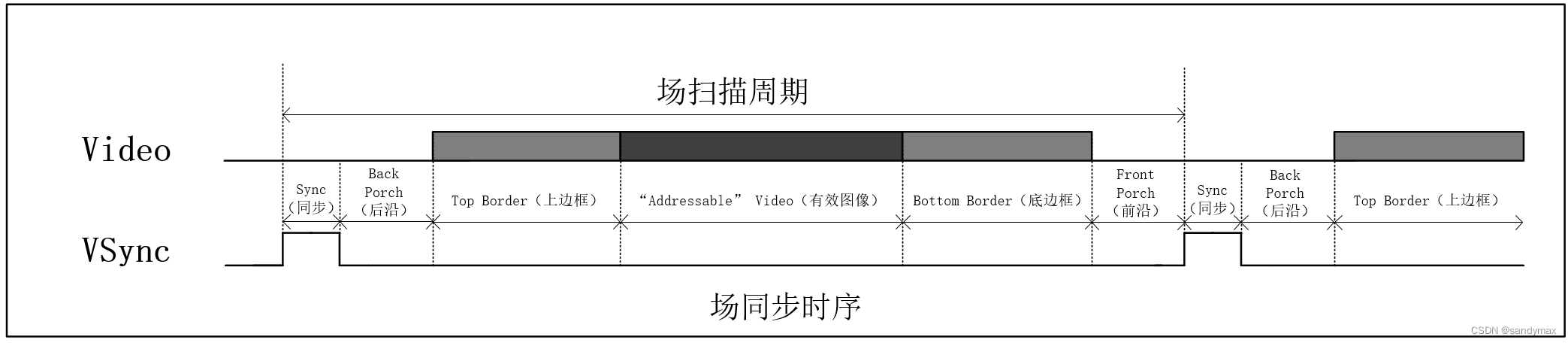

场同步时序

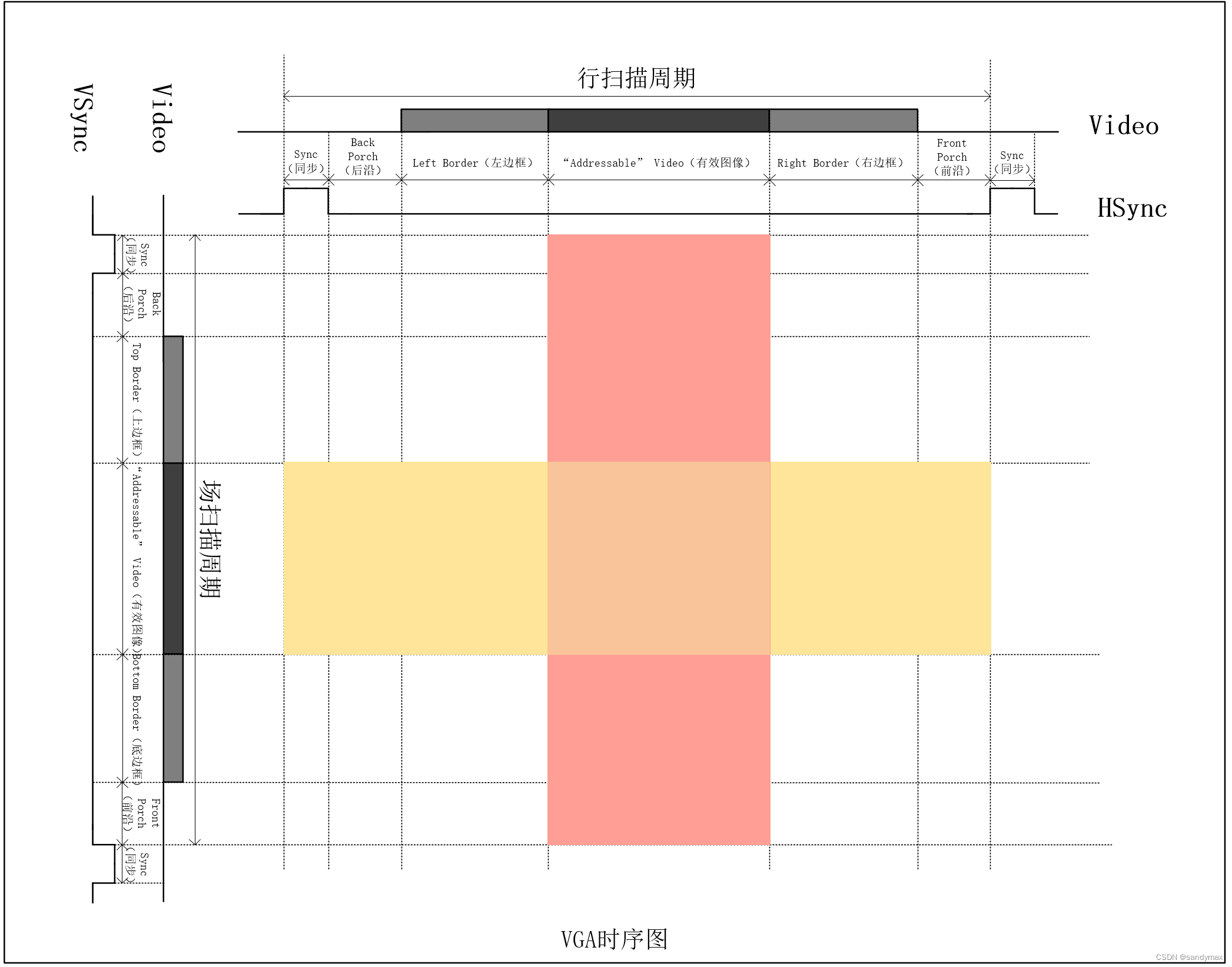

二维时序图

1.3 像素点与时序

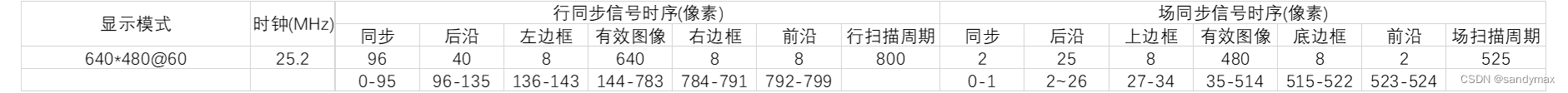

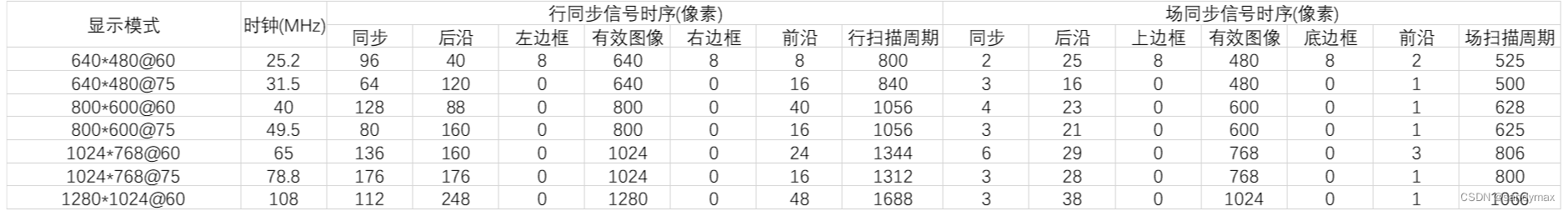

1.4 此处选择DELL_E2016HV型显示器，分辨率1600900；显示模式为640480@60

2. vivado设计与仿真

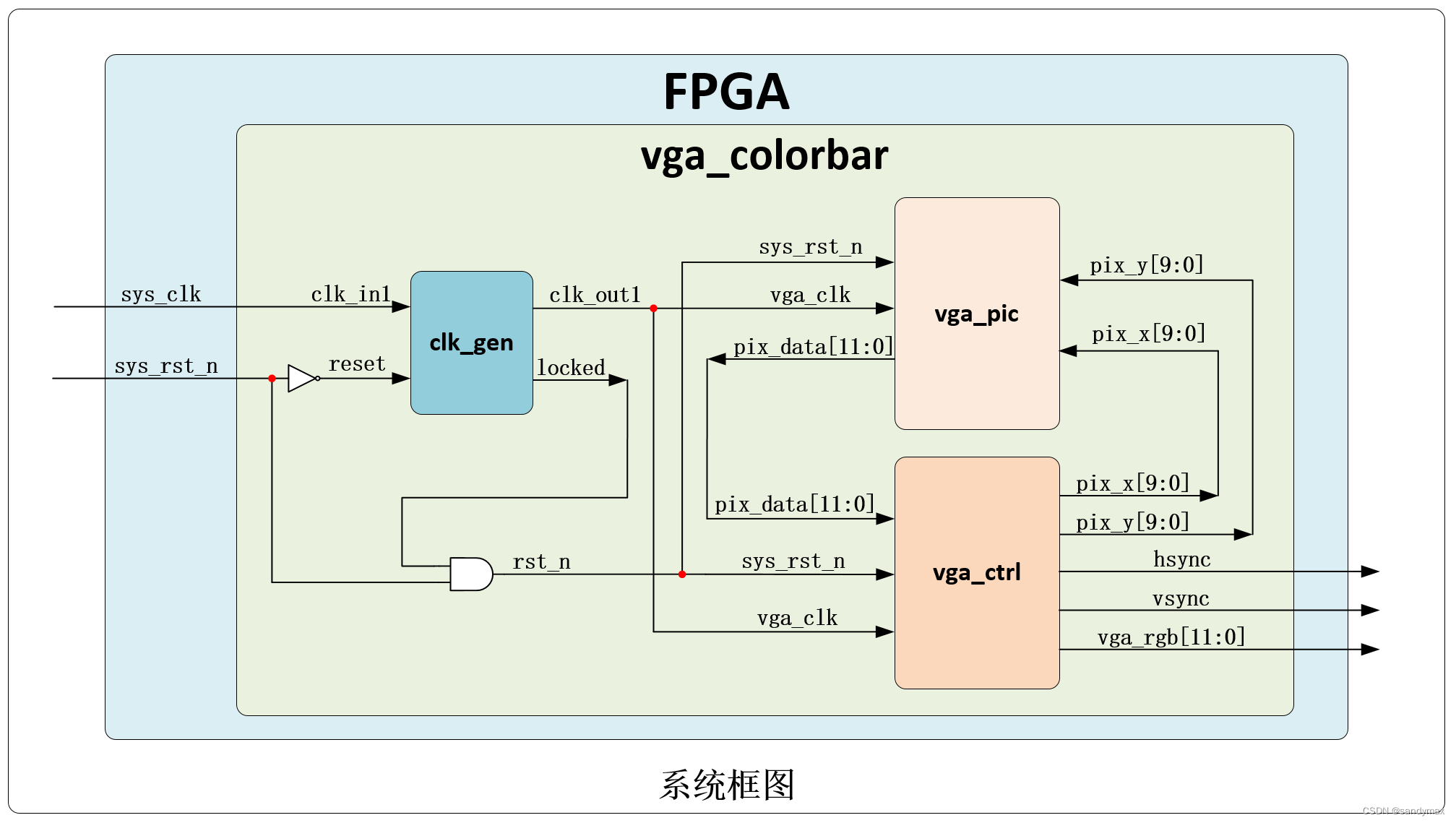

2.1 总体框图

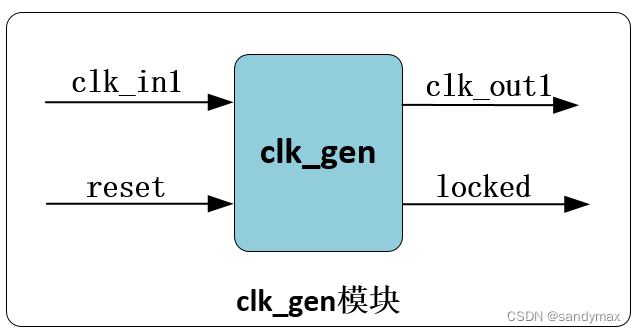

2.2 clk_gen模块，主要实现100MHz转25MHz

引入locked和rst_n的必要性，IP核产生的时钟有延时，可以利用locked信号作为标识

在vivado中使用pll,使用的时候直接调用IP核

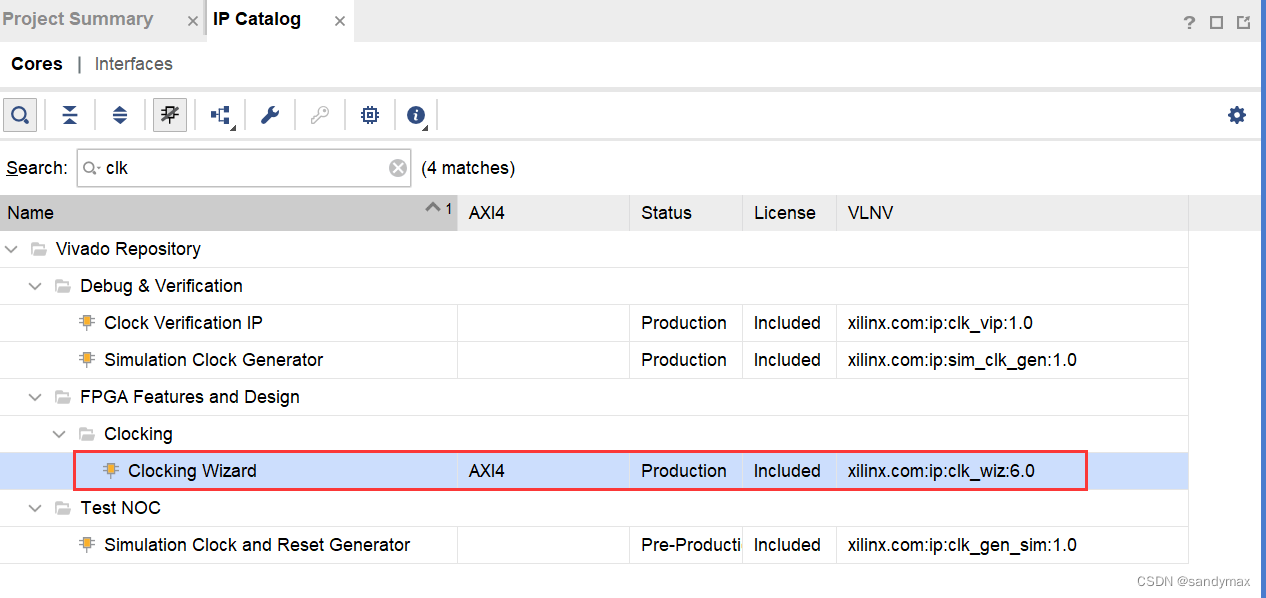

搜索clk,选择红色框

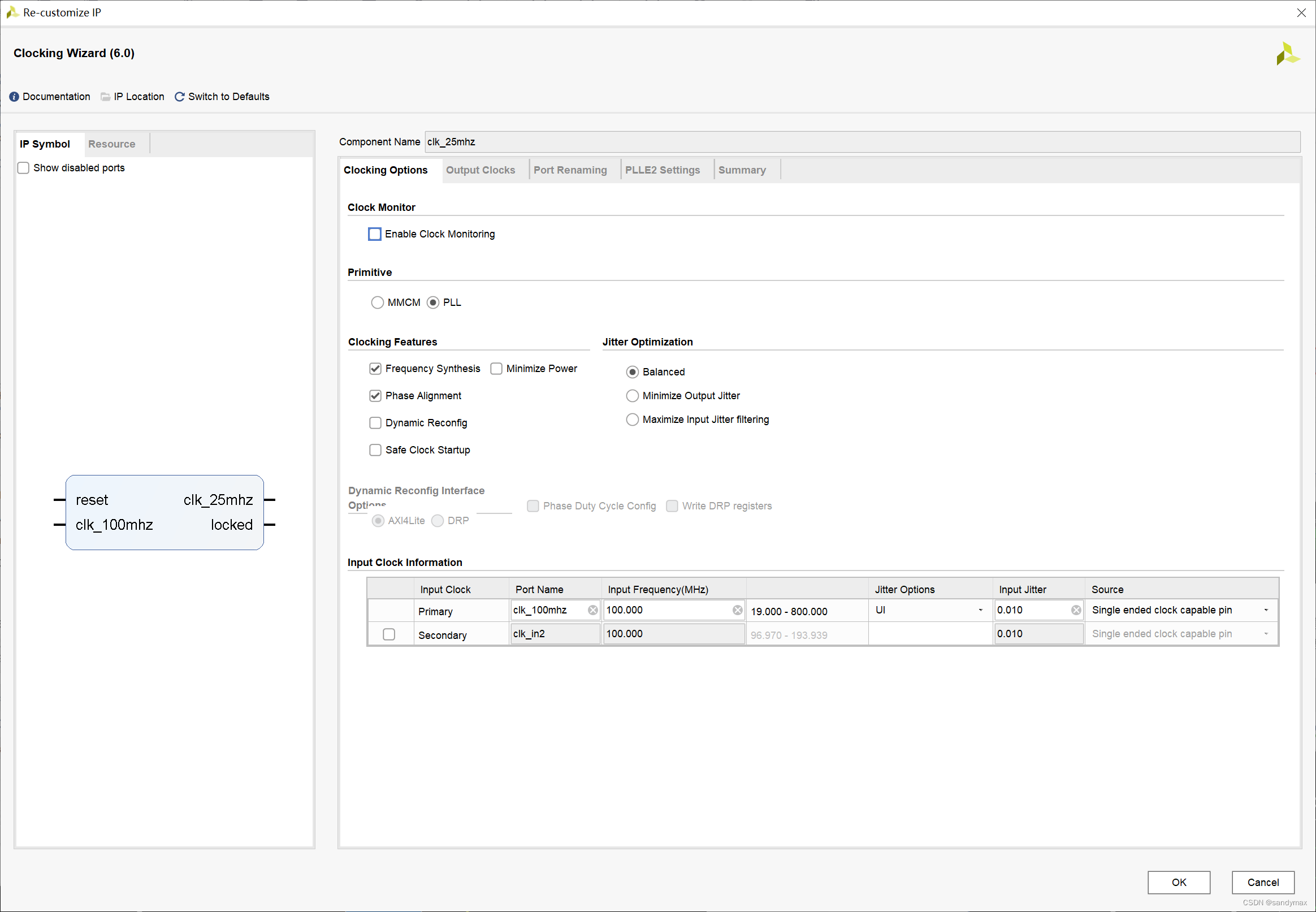

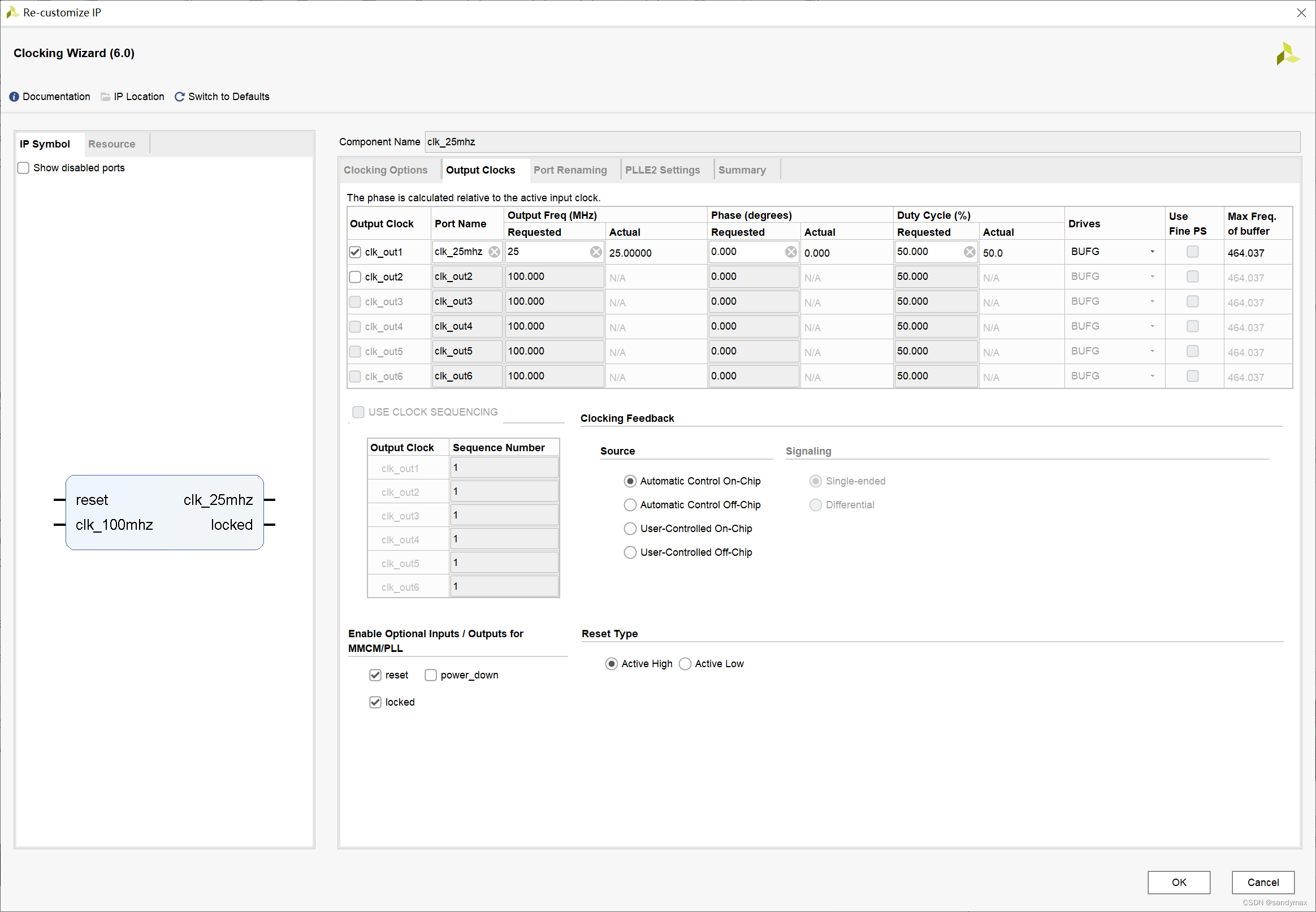

设置PLL,其他选项默认

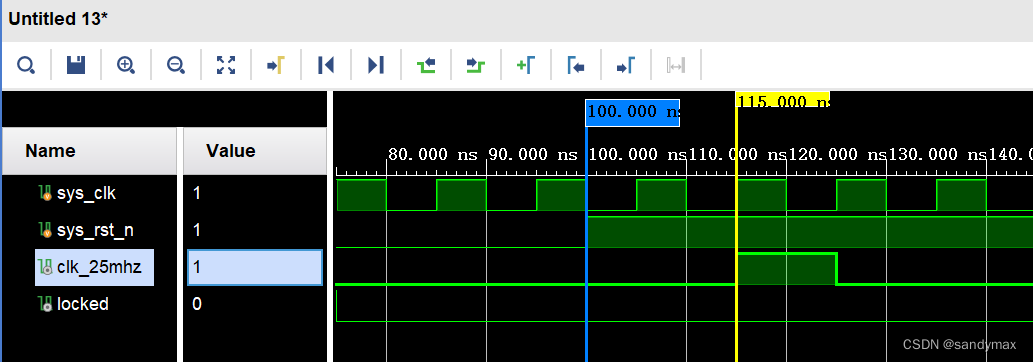

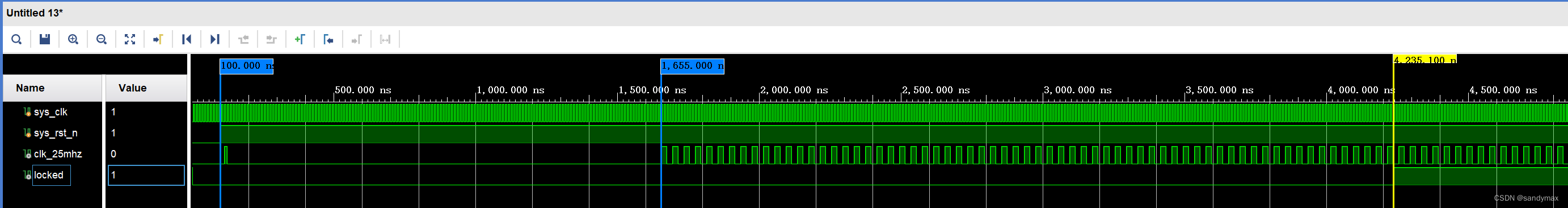

仿真图

clk_25mhz产生的时候需要注意的点
1.复位信号sys_rst_n高电平有效，这里的低电平有效是对输入时的数据进行了取反操作

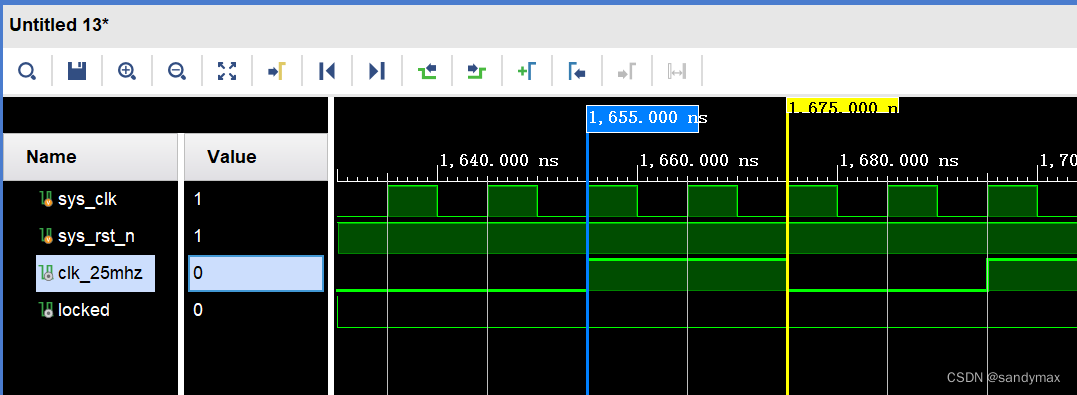

2.clk_25mhz并不是立即产生的，复位信号无效后的第2个周期产生了一个高电平，下图可以看出；
延时 1655-115=150ns 后产生正常的50MHz信号

2.3 vga_pic模块，实现坐标位置与数据的转换

2.3.1 vga_pic.v文件

利用坐标位置 pix_x 赋值时使用到了 casez 语句，增强代码可读性和节省资源；
使用 if-else 多层嵌套也是可以的；
亦可使用 case 语句在关键点赋值，例如 pix_x = 63,…;其他时间保持不变即可

module  vga_pic
(
    input   wire            vga_clk     ,
    input   wire            sys_rst_n   ,
    input   wire    [9:0]   pix_x       ,
    input   wire    [9:0]   pix_y       ,

    output  reg     [11:0]  pix_data
);

parameter   H_VALID = 10'd640,
            V_VALID = 10'd480;

parameter   RED    = 12'hF00,
            ORANGE = 12'hF80,
            YELLOW = 12'hFF0,
            GREEN  = 12'h0F0,
            CYAN   = 12'h0FF,
            BLUE   = 12'h00F,
            PURPLE = 12'hF0F,
            BLACK  = 12'h000,
            WHITE  = 12'hFFF,
            GRAY   = 12'hDDD;

always@(posedge vga_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        pix_data <= RED;
    else    casez(pix_x)
        10'b00_00??_???? : pix_data <= RED   ;
        10'b00_01??_???? : pix_data <= ORANGE;
        10'b00_10??_???? : pix_data <= YELLOW;
        10'b00_11??_???? : pix_data <= GREEN ;
        10'b01_00??_???? : pix_data <= CYAN  ;
        10'b01_01??_???? : pix_data <= BLUE  ;
        10'b01_10??_???? : pix_data <= PURPLE;
        10'b01_11??_???? : pix_data <= BLACK ;
        10'b10_00??_???? : pix_data <= WHITE ;
        10'b10_01??_???? : pix_data <= GRAY  ;
    endcase


endmodule

2.4 vga_ctrl模块，实现数据的转换显示

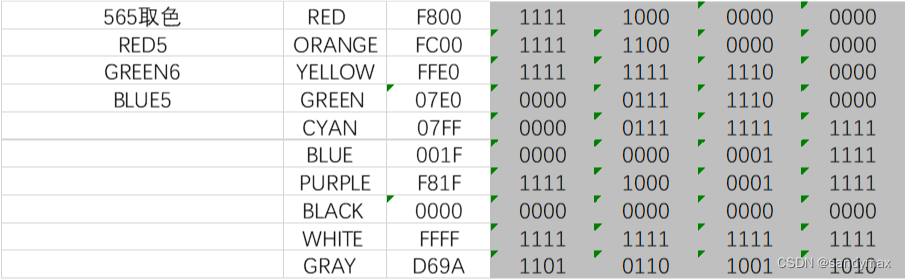

2.4.1 色彩565与444的转换

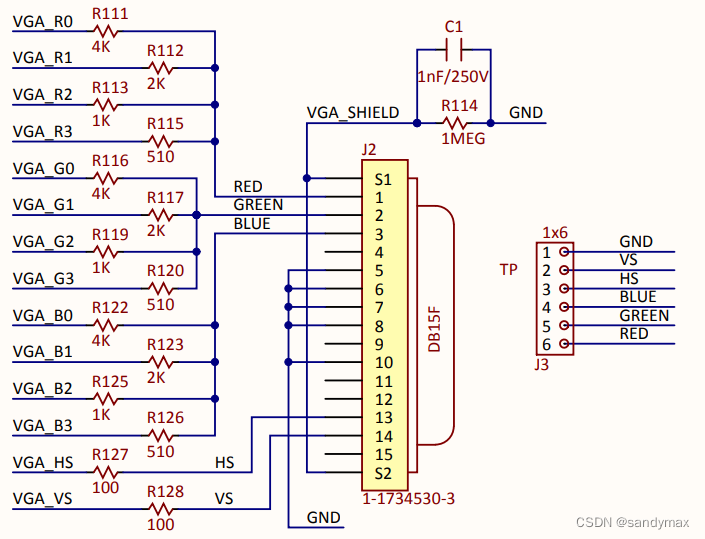

从NEXYS4_DDR的原理图可以看出，其使用权电阻网络，且红、绿、蓝的色深为4位

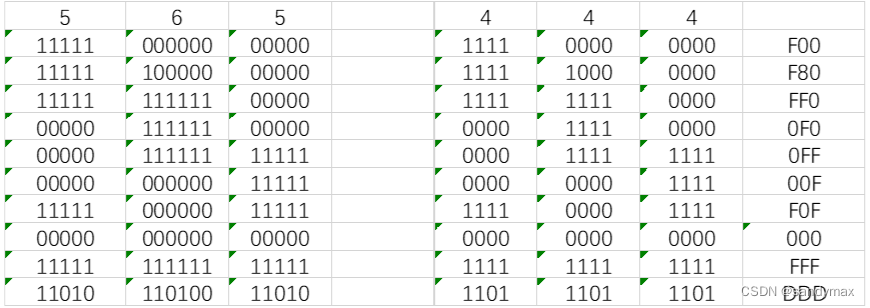

对比565，将多余的低位除去，可得444的编码
