跟着江科大学习实验验证一下，后续会添加一些算法引入到STM32板中。

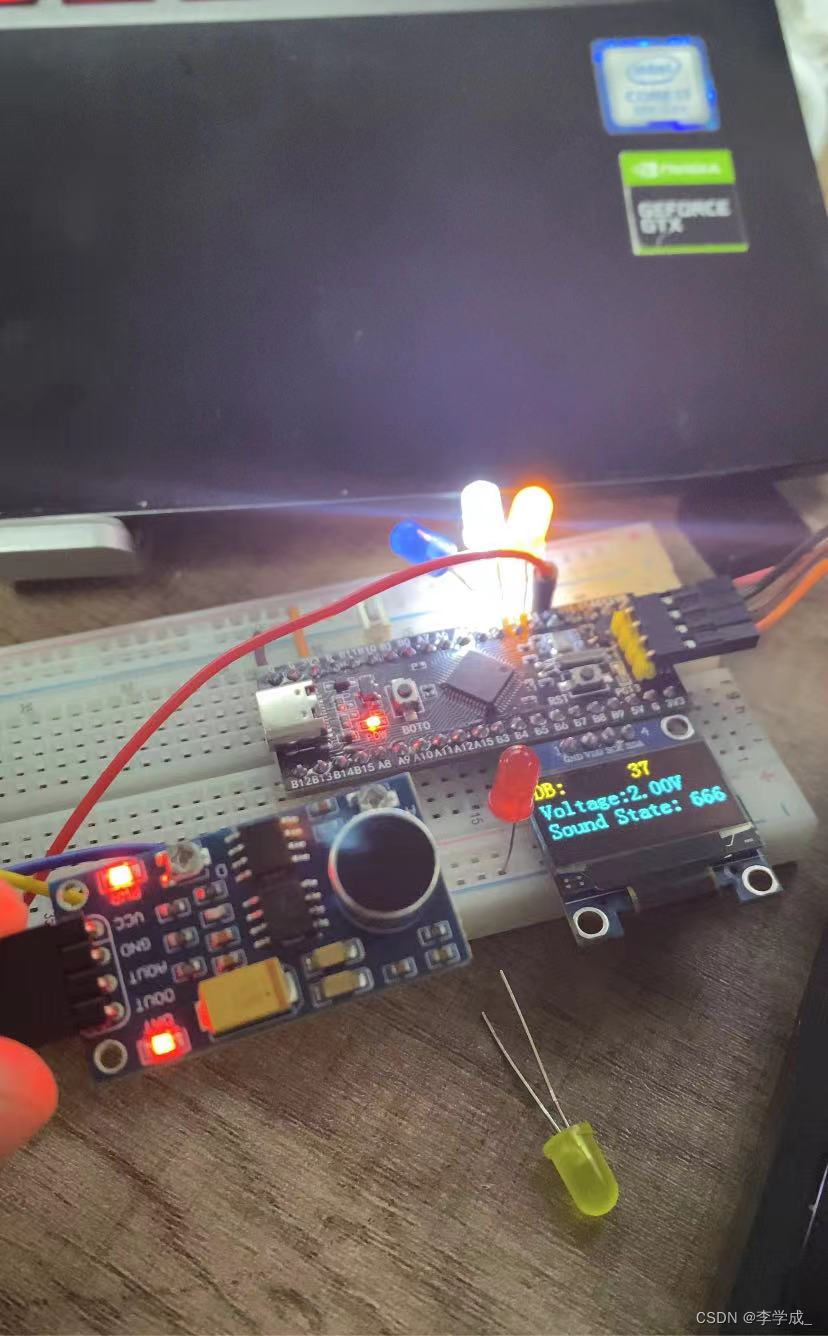

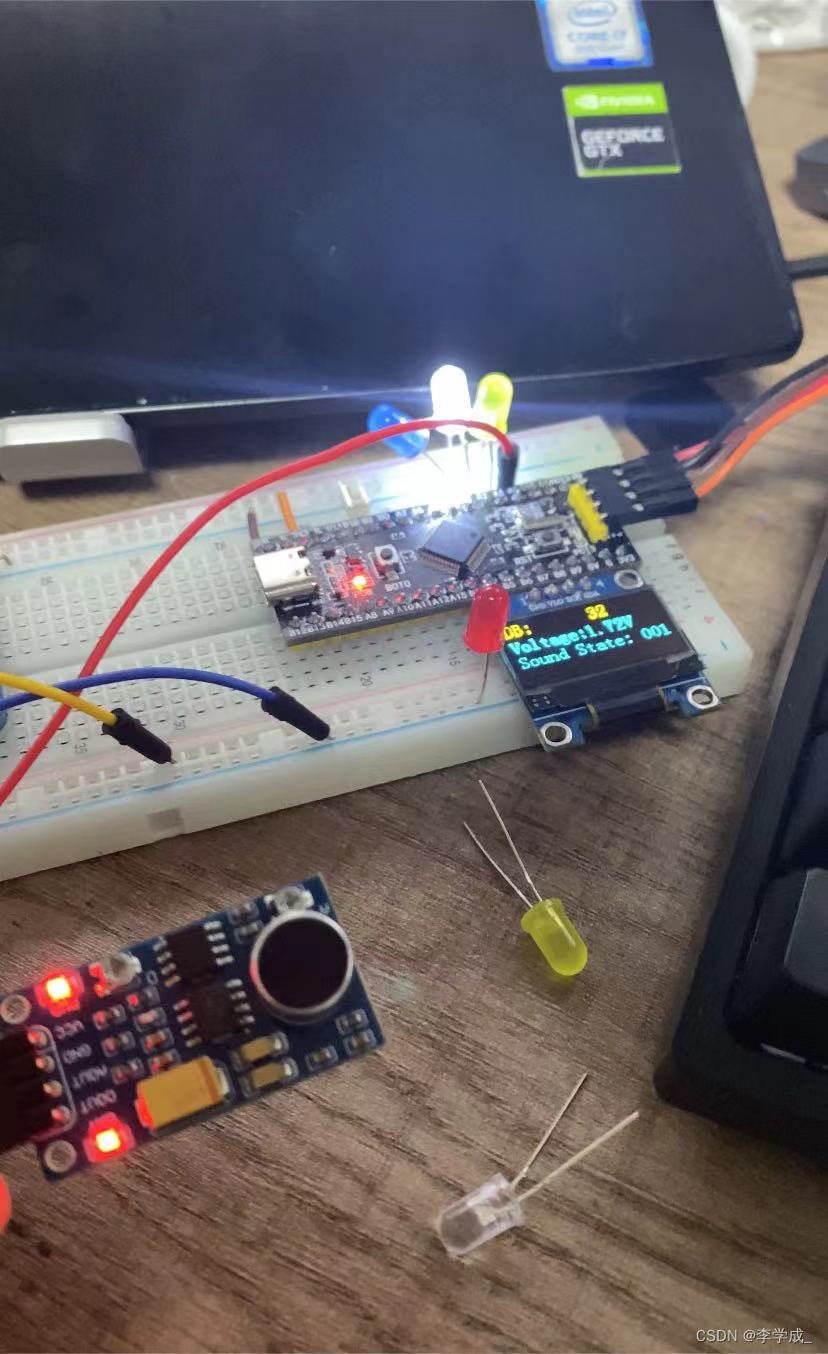

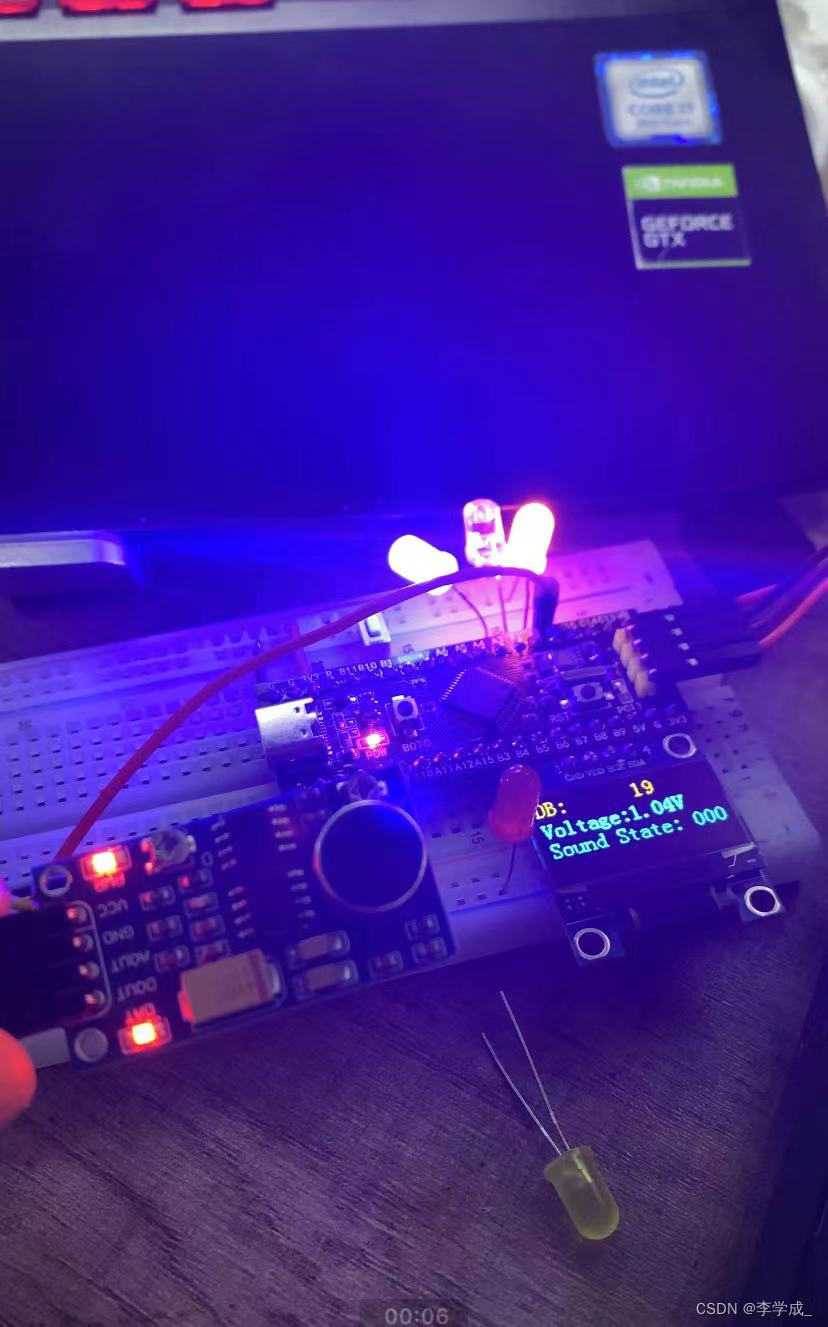

话不多说，展示一些部分代码和实验效果
一、主要代码
1、主程序代码
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "AD.h"
#include "LED.h"
#include "PWM.h"
uint8_t i; //定义for循环的变量
uint16_t ADValue;
float Voltage;
float CalibrationFactor = 1.2345; // 用实际的校准因子替换
// 将ADC值转换为分贝的函数
float ADCtoDecibels(uint16_t adcValue) {
// 使用实际的校准关系替换此公式
return CalibrationFactor * ((float)adcValue / 4095) * 50.0;
}
int main(void) {
OLED_Init();
AD_Init();
LED_Init();
PWM_Init();
OLED_ShowString(1, 1, "DB:");
OLED_ShowString(2, 1, "Voltage:0.00V");
while (1) {
ADValue = AD_GetValue();
Voltage = (float)ADValue / 4095 * 3.3;
float DB = ADCtoDecibels(ADValue);
OLED_ShowNum(1, 10, (int)DB, 2); // 以整数形式显示分贝
OLED_ShowNum(2, 9, Voltage, 1);
OLED_ShowNum(2, 11, (uint16_t)(Voltage * 100) % 100, 2);
// 定义分贝状态变量
int soundState;
// 根据分贝值更新分贝状态
if (DB > 30 && DB <= 35) {
soundState = 1;
LED1_ON();
LED2_OFF();
LED3_ON();
} else if (DB >= 10 && DB <= 30) {
soundState = 0;
LED2_ON();
LED1_OFF();
LED3_OFF();
} else {
soundState = 666;
LED3_ON();
LED2_OFF();
LED1_OFF();
}
// 在OLED上显示分贝状态
OLED_ShowString(3, 1, "Sound State: ");
OLED_ShowNum(3, 14, soundState, 3);
Delay_ms(200);
}
}
2、AD转换代码(.c / .h)
#include "stm32f10x.h" // Device header
uint16_t AD_Value[4]; //定义用于存放AD转换结果的全局数组
/**
* 函 数：AD初始化
* 参 数：无
* 返 回 值：无
*/
void AD_Init(void)
{
/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); //开启ADC1的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA的时钟
/*设置ADC时钟*/
RCC_ADCCLKConfig(RCC_PCLK2_Div6); //选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure); //将PA0引脚初始化为模拟输入
/*规则组通道配置*/
ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5); //规则组序列1的位置，配置为通道0
/*ADC初始化*/
ADC_InitTypeDef ADC_InitStructure; //定义结构体变量
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //模式，选择独立模式，即单独使用ADC1
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //数据对齐，选择右对齐
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //外部触发，使用软件触发，不需要外部触发
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; //连续转换，失能，每转换一次规则组序列后停止
ADC_InitStructure.ADC_ScanConvMode = DISABLE; //扫描模式，失能，只转换规则组的序列1这一个位置
ADC_InitStructure.ADC_NbrOfChannel = 1; //通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
ADC_Init(ADC1, &ADC_InitStructure); //将结构体变量交给ADC_Init，配置ADC1
/*DMA初始化*/
DMA_InitTypeDef DMA_InitStructure; //定义结构体变量
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR; //外设基地址，给定形参AddrA
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord; //外设数据宽度，选择半字，对应16为的ADC数据寄存器
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址自增，选择失能，始终以ADC数据寄存器为源
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value; //存储器基地址，给定存放AD转换结果的全局数组AD_Value
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord; //存储器数据宽度，选择半字，与源数据宽度对应
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //存储器地址自增，选择使能，每次转运后，数组移到下一个位置
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; //数据传输方向，选择由外设到存储器，ADC数据寄存器转到数组
DMA_InitStructure.DMA_BufferSize = 1; //转运的数据大小（转运次数），与ADC通道数一致
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; //模式，选择循环模式，与ADC的连续转换一致
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; //存储器到存储器，选择失能，数据由ADC外设触发转运到存储器
DMA_InitStructure.DMA_Priority = DMA_Priority_Medium; //优先级，选择中等
DMA_Init(DMA1_Channel1, &DMA_InitStructure); //将结构体变量交给DMA_Init，配置DMA1的通道1
/*DMA和ADC使能*/
DMA_Cmd(DMA1_Channel1, ENABLE); //DMA1的通道1使能
ADC_DMACmd(ADC1, ENABLE); //ADC1触发DMA1的信号使能
ADC_Cmd(ADC1, ENABLE); //ADC1使能
/*ADC校准*/
ADC_ResetCalibration(ADC1); //固定流程，内部有电路会自动执行校准
while (ADC_GetResetCalibrationStatus(ADC1) == SET);
ADC_StartCalibration(ADC1);
while (ADC_GetCalibrationStatus(ADC1) == SET);
}
/**
* 函 数：获取AD转换的值
* 参 数：无
* 返 回 值：AD转换的值，范围：0~4095
*/
uint16_t AD_GetValue(void)
{
ADC_SoftwareStartConvCmd(ADC1, ENABLE); //软件触发AD转换一次
while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET); //等待EOC标志位，即等待AD转换结束
return ADC_GetConversionValue(ADC1); //读数据寄存器，得到AD转换的结果
}
#ifndef __AD_H
#define __AD_H
#include "stdint.h"
void AD_Init(void);
uint16_t AD_GetValue(void);
#endif
3、OLED
#include "stm32f10x.h"
#include "OLED_Font.h"
/*引脚配置*/
#define OLED_W_SCL(x) GPIO_WriteBit(GPIOB, GPIO_Pin_8, (BitAction)(x))
#define OLED_W_SDA(x) GPIO_WriteBit(GPIOB, GPIO_Pin_9, (BitAction)(x))
/*引脚初始化*/
void OLED_I2C_Init(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
GPIO_Init(GPIOB, &GPIO_InitStructure);
OLED_W_SCL(1);
OLED_W_SDA(1);
}
/**
* @brief I2C开始
* @param 无
* @retval 无
*/
void OLED_I2C_Start(void)
{
OLED_W_SDA(1);
OLED_W_SCL(1);
OLED_W_SDA(0);
OLED_W_SCL(0);
}
/**
* @brief I2C停止
* @param 无
* @retval 无
*/
void OLED_I2C_Stop(void)
{
OLED_W_SDA(0);
OLED_W_SCL(1);
OLED_W_SDA(1);
}
/**
* @brief I2C发送一个字节
* @param Byte 要发送的一个字节
* @retval 无
*/
void OLED_I2C_SendByte(uint8_t Byte)
{
uint8_t i;
for (i = 0; i < 8; i++)
{
OLED_W_SDA(Byte & (0x80 >> i));
OLED_W_SCL(1);
OLED_W_SCL(0);
}
OLED_W_SCL(1); //额外的一个时钟，不处理应答信号
OLED_W_SCL(0);
}
/**
* @brief OLED写命令
* @param Command 要写入的命令
* @retval 无
*/
void OLED_WriteCommand(uint8_t Command)
{
OLED_I2C_Start();
OLED_I2C_SendByte(0x78); //从机地址
OLED_I2C_SendByte(0x00); //写命令
OLED_I2C_SendByte(Command);
OLED_I2C_Stop();
}
/**
* @brief OLED写数据
* @param Data 要写入的数据
* @retval 无
*/
void OLED_WriteData(uint8_t Data)
{
OLED_I2C_Start();
OLED_I2C_SendByte(0x78); //从机地址
OLED_I2C_SendByte(0x40); //写数据
OLED_I2C_SendByte(Data);
OLED_I2C_Stop();
}
/**
* @brief OLED设置光标位置
* @param Y 以左上角为原点，向下方向的坐标，范围：0~7
* @param X 以左上角为原点，向右方向的坐标，范围：0~127
* @retval 无
*/
void OLED_SetCursor(uint8_t Y, uint8_t X)
{
OLED_WriteCommand(0xB0 | Y); //设置Y位置
OLED_WriteCommand(0x10 | ((X & 0xF0) >> 4)); //设置X位置高4位
OLED_WriteCommand(0x00 | (X & 0x0F)); //设置X位置低4位
}
/**
* @brief OLED清屏
* @param 无
* @retval 无
*/
void OLED_Clear(void)
{
uint8_t i, j;
for (j = 0; j < 8; j++)
{
OLED_SetCursor(j, 0);
for(i = 0; i < 128; i++)
{
OLED_WriteData(0x00);
}
}
}
/**
* @brief OLED显示一个字符
* @param Line 行位置，范围：1~4
* @param Column 列位置，范围：1~16
* @param Char 要显示的一个字符，范围：ASCII可见字符
* @retval 无
*/
void OLED_ShowChar(uint8_t Line, uint8_t Column, char Char)
{
uint8_t i;
OLED_SetCursor((Line - 1) * 2, (Column - 1) * 8); //设置光标位置在上半部分
for (i = 0; i < 8; i++)
{
OLED_WriteData(OLED_F8x16[Char - ' '][i]); //显示上半部分内容
}
OLED_SetCursor((Line - 1) * 2 + 1, (Column - 1) * 8); //设置光标位置在下半部分
for (i = 0; i < 8; i++)
{
OLED_WriteData(OLED_F8x16[Char - ' '][i + 8]); //显示下半部分内容
}
}
/**
* @brief OLED显示字符串
* @param Line 起始行位置，范围：1~4
* @param Column 起始列位置，范围：1~16
* @param String 要显示的字符串，范围：ASCII可见字符
* @retval 无
*/
void OLED_ShowString(uint8_t Line, uint8_t Column, char *String)
{
uint8_t i;
for (i = 0; String[i] != '\0'; i++)
{
OLED_ShowChar(Line, Column + i, String[i]);
}
}
/**
* @brief OLED次方函数
* @retval 返回值等于X的Y次方
*/
uint32_t OLED_Pow(uint32_t X, uint32_t Y)
{
uint32_t Result = 1;
while (Y--)
{
Result *= X;
}
return Result;
}
/**
* @brief OLED显示数字（十进制，正数）
* @param Line 起始行位置，范围：1~4
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~4294967295
* @param Length 要显示数字的长度，范围：1~10
* @retval 无
*/
void OLED_ShowNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)
{
uint8_t i;
for (i = 0; i < Length; i++)
{
OLED_ShowChar(Line, Column + i, Number / OLED_Pow(10, Length - i - 1) % 10 + '0');
}
}
/**
* @brief OLED显示数字（十进制，带符号数）
* @param Line 起始行位置，范围：1~4
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：-2147483648~2147483647
* @param Length 要显示数字的长度，范围：1~10
* @retval 无
*/
void OLED_ShowSignedNum(uint8_t Line, uint8_t Column, int32_t Number, uint8_t Length)
{
uint8_t i;
uint32_t Number1;
if (Number >= 0)
{
OLED_ShowChar(Line, Column, '+');
Number1 = Number;
}
else
{
OLED_ShowChar(Line, Column, '-');
Number1 = -Number;
}
for (i = 0; i < Length; i++)
{
OLED_ShowChar(Line, Column + i + 1, Number1 / OLED_Pow(10, Length - i - 1) % 10 + '0');
}
}
/**
* @brief OLED显示数字（十六进制，正数）
* @param Line 起始行位置，范围：1~4
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~0xFFFFFFFF
* @param Length 要显示数字的长度，范围：1~8
* @retval 无
*/
void OLED_ShowHexNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)
{
uint8_t i, SingleNumber;
for (i = 0; i < Length; i++)
{
SingleNumber = Number / OLED_Pow(16, Length - i - 1) % 16;
if (SingleNumber < 10)
{
OLED_ShowChar(Line, Column + i, SingleNumber + '0');
}
else
{
OLED_ShowChar(Line, Column + i, SingleNumber - 10 + 'A');
}
}
}
/**
* @brief OLED显示数字（二进制，正数）
* @param Line 起始行位置，范围：1~4
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~1111 1111 1111 1111
* @param Length 要显示数字的长度，范围：1~16
* @retval 无
*/
void OLED_ShowBinNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)
{
uint8_t i;
for (i = 0; i < Length; i++)
{
OLED_ShowChar(Line, Column + i, Number / OLED_Pow(2, Length - i - 1) % 2 + '0');
}
}
/**
* @brief OLED初始化
* @param 无
* @retval 无
*/
void OLED_Init(void)
{
uint32_t i, j;
for (i = 0; i < 1000; i++) //上电延时
{
for (j = 0; j < 1000; j++);
}
OLED_I2C_Init(); //端口初始化
OLED_WriteCommand(0xAE); //关闭显示
OLED_WriteCommand(0xD5); //设置显示时钟分频比/振荡器频率
OLED_WriteCommand(0x80);
OLED_WriteCommand(0xA8); //设置多路复用率
OLED_WriteCommand(0x3F);
OLED_WriteCommand(0xD3); //设置显示偏移
OLED_WriteCommand(0x00);
OLED_WriteCommand(0x40); //设置显示开始行
OLED_WriteCommand(0xA1); //设置左右方向，0xA1正常 0xA0左右反置
OLED_WriteCommand(0xC8); //设置上下方向，0xC8正常 0xC0上下反置
OLED_WriteCommand(0xDA); //设置COM引脚硬件配置
OLED_WriteCommand(0x12);
OLED_WriteCommand(0x81); //设置对比度控制
OLED_WriteCommand(0xCF);
OLED_WriteCommand(0xD9); //设置预充电周期
OLED_WriteCommand(0xF1);
OLED_WriteCommand(0xDB); //设置VCOMH取消选择级别
OLED_WriteCommand(0x30);
OLED_WriteCommand(0xA4); //设置整个显示打开/关闭
OLED_WriteCommand(0xA6); //设置正常/倒转显示
OLED_WriteCommand(0x8D); //设置充电泵
OLED_WriteCommand(0x14);
OLED_WriteCommand(0xAF); //开启显示
OLED_Clear(); //OLED清屏
}
#ifndef __LED_H
#define __LED_H
void LED_Init(void);
void LED1_ON(void);
void LED1_OFF(void);
void LED1_Turn(void);
void LED2_ON(void);
void LED2_OFF(void);
void LED2_Turn(void);
void LED3_ON(void);
void LED3_OFF(void);
void LED3_Turn(void);
#endif
4、LED
#include "stm32f10x.h" // Device header
/**
* 函 数：LED初始化
* 参 数：无
* 返 回 值：无
*/
void LED_Init(void)
{
/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure); //将PA1和PA2引脚初始化为推挽输出
/*设置GPIO初始化后的默认电平*/
GPIO_SetBits(GPIOA, GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3); //设置PA1和PA2引脚为高电平
}
/**
* 函 数：LED1开启
* 参 数：无
* 返 回 值：无
*/
void LED1_ON(void)
{
GPIO_ResetBits(GPIOA, GPIO_Pin_1); //设置PA1引脚为低电平
}
/**
* 函 数：LED1关闭
* 参 数：无
* 返 回 值：无
*/
void LED1_OFF(void)
{
GPIO_SetBits(GPIOA, GPIO_Pin_1); //设置PA1引脚为高电平
}
/**
* 函 数：LED1状态翻转
* 参 数：无
* 返 回 值：无
*/
void LED1_Turn(void)
{
if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_1) == 0) //获取输出寄存器的状态，如果当前引脚输出低电平
{
GPIO_SetBits(GPIOA, GPIO_Pin_1); //则设置PA1引脚为高电平
}
else //否则，即当前引脚输出高电平
{
GPIO_ResetBits(GPIOA, GPIO_Pin_1); //则设置PA1引脚为低电平
}
}
/**
* 函 数：LED2开启
* 参 数：无
* 返 回 值：无
*/
void LED2_ON(void)
{
GPIO_ResetBits(GPIOA, GPIO_Pin_2); //设置PA2引脚为低电平
}
/**
* 函 数：LED2关闭
* 参 数：无
* 返 回 值：无
*/
void LED2_OFF(void)
{
GPIO_SetBits(GPIOA, GPIO_Pin_2); //设置PA2引脚为高电平
}
/**
* 函 数：LED2状态翻转
* 参 数：无
* 返 回 值：无
*/
void LED2_Turn(void)
{
if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_2) == 0) //获取输出寄存器的状态，如果当前引脚输出低电平
{
GPIO_SetBits(GPIOA, GPIO_Pin_2); //则设置PA2引脚为高电平
}
else //否则，即当前引脚输出高电平
{
GPIO_ResetBits(GPIOA, GPIO_Pin_2); //则设置PA2引脚为低电平
}
}
void LED3_ON(void)
{
GPIO_ResetBits(GPIOA, GPIO_Pin_3); //设置PA2引脚为低电平
}
/**
* 函 数：LED2关闭
* 参 数：无
* 返 回 值：无
*/
void LED3_OFF(void)
{
GPIO_SetBits(GPIOA, GPIO_Pin_3); //设置PA2引脚为高电平
}
/**
* 函 数：LED2状态翻转
* 参 数：无
* 返 回 值：无
*/
void LED3_Turn(void)
{
if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_3) == 0) //获取输出寄存器的状态，如果当前引脚输出低电平
{
GPIO_SetBits(GPIOA, GPIO_Pin_3); //则设置PA2引脚为高电平
}
else //否则，即当前引脚输出高电平
{
GPIO_ResetBits(GPIOA, GPIO_Pin_3); //则设置PA2引脚为低电平
}
}
#ifndef __LED_H
#define __LED_H
void LED_Init(void);
void LED1_ON(void);
void LED1_OFF(void);
void LED1_Turn(void);
void LED2_ON(void);
void LED2_OFF(void);
void LED2_Turn(void);
void LED3_ON(void);
void LED3_OFF(void);
void LED3_Turn(void);
#endif
二、演示效果展示
三、完整程序下载链接
【免费】STM32f103+ADC+OLED+LED+LM386声音分贝数显资源-优快云文库
完全为爱发电，希望能帮助到一些和我一样的小白玩家，一点启发式思路！
扫一扫
735
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
