序列检测器的verilog设计报告

本文主要介绍10011011的序列检测 用verilog编程，modelsim仿真的设计报告，内含文本程序和激励文件以及仿真图像

仅供参考。

序列检测器的介绍

序列检测器可用于检测一组或多组由二进制码组成的脉冲序列信号，当序列检测器连续收到一组串行二进制码后，如果这组与检测器中预先设置的码相同，则输出为1，否则输出为0.由于这种检测必须记住前一次的正确码及正确序列，直到在连续的检测中所收到的对应码相同。在检测过程中，任何一位不相等都将回到初始状态重新检测。

序列检测器的实现方式

序列检测器的设计有状态机法和移位寄存器法两种。状态机法的优点是灵活性好，可以灵活的处理输入和输出，同时可以处理较为复杂的序列检测任务，缺点是设计开发难度大，不易扩展，如果需要检测另一个序列，需要重新设计状态机的状态转移；移位寄存器法的优点是设计和开发相对简单，并且易于扩展，检测另外一个序列，只需修改输入数据，缺点是灵活性差，因为寄存器序列移位寄存器是固定的，检测模式就固定。

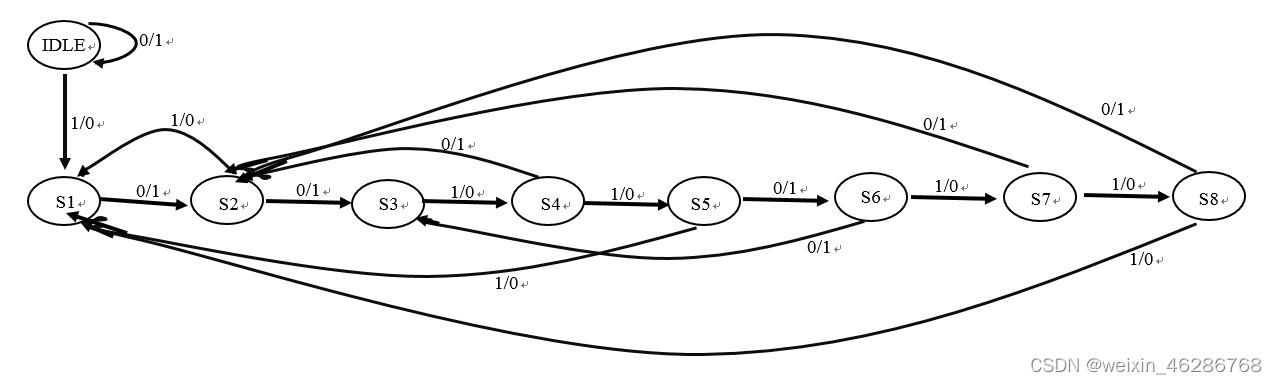

状态转移图

Verilog程序

module seqdet(

     input  clk,

     input  rst_n,

     input  seq_in,

     output reg mismatch                         //检验序列是否匹配，匹配输出1，不匹配输出0

     );

//采用独热码编译五个状态，初始IDLE状态为待机状态

//独热码相比二进制码和格雷码，方便电路设计判断、状态转移，且逻辑更简单

parameter        IDLE = 9'b0_0000_0001;

parameter        S1   = 9'b0_0000_0010;

parameter        S2   = 9'b0_0000_0100;

parameter           S3   = 9'b0_0000_1000;

parameter        S4   = 9'b0_0001_0000;

parameter        S5   = 9'b0_0010_0000;

parameter        S6   = 9'b0_0100_0000;

parameter        S7   = 9'b0_1000_0000;

parameter        S8   = 9'b1_0000_0000;

//定义两个寄存器表示状态机的目前状态和下一状态

reg [8:0]         curr_state;

reg [8:0]         next_state;

//第一段使用时序逻辑描述状态转移

always@(posedge clk or negedge rst_n) begin

    if(!rst_n) begin

           curr_state <= IDLE;

    end

    else begin

           curr_state <= next_state;

    end

end

//第二段使用组合逻辑判断状态转移条件

always@(*) begin

    if(!rst_n) begin

           next_state <= IDLE;

    end

    else begin

           case(curr_state)

               IDLE  :next_state = seq_in?S1:IDLE;

               S1     :next_state = seq_in?S1:S2;

               S2     :next_state = seq_in?S1:S3;

               S3     :next_state = seq_in?S4:IDLE;

               S4    :next_state = seq_in?S5:S2;

                       S5         :next_state = seq_in?S1:S6;

                       S6         :next_state = seq_in?S7:S3;

                       S7         :next_state = seq_in?S8:S2;

                       S8         :next_state = seq_in?S1:S2;

               default:next_state = IDLE;    //养成良好代码风格，不能遗漏，防生成latch，也可以通过赋初值避免

           endcase

    end

end

//第三段描述状态输出（可以使用组合逻辑，也可以用时序逻辑）

//此处采用组合逻辑，同时也提供时序逻辑代码示例

//assign mismatch = (curr_state ==S8) ? 1'b0 : 1'b1;            //组合逻辑描述输出

//时序逻辑描述输出

always@(posedge clk or negedge rst_n) begin

    if(!rst_n) begin

            mismatch <= 1'b1;

    end

         else if(next_state == S8) begin

            mismatch <= 1'b0;

    end

    else begin

            mismatch <= 1'b1;

    end

end

endmodule

Testbench程序

`timescale 1ns/1ps         //仿真时间单位1ns 仿真时间精度1ps

module seqdet_tb();

//信号申明

reg   clk;

reg  rst_n;

reg  seq_in;

wire        mismatch;

       initial begin

              clk = 1'b0;

              forever begin

                     #10 clk = ~clk;

              end

       end

       initial begin

              rst_n = 1'b1;

              seq_in = 1'b0;

              #30 rst_n = 1'b0;

              seq_in = 1'b1;

              #20 seq_in = 1'b1;

              #20 seq_in = 1'b0;

              #20 seq_in = 1'b0;

              #20 seq_in = 1'b1;

              #20 seq_in = 1'b1;

              #20 seq_in = 1'b0;

              #20 seq_in = 1'b1;

              #20 seq_in = 1'b1;

              #20 seq_in = 1'b0;

              #20 seq_in = 1'b0;

              #20 seq_in = 1'b1;

              #20 seq_in = 1'b1;

              #20 seq_in = 1'b0;

              #20 seq_in = 1'b1;

              #20 seq_in = 1'b1;

              #20 seq_in = 1'b0;

       end

//模块实例化（将申明的信号连接起来即可）

seqdet u_seqdet

    (.clk         (clk),

     .rst_n                  (rst_n),

     .seq_in         (seq_in),

     .mismatch            (mismatch)

    );

endmodule

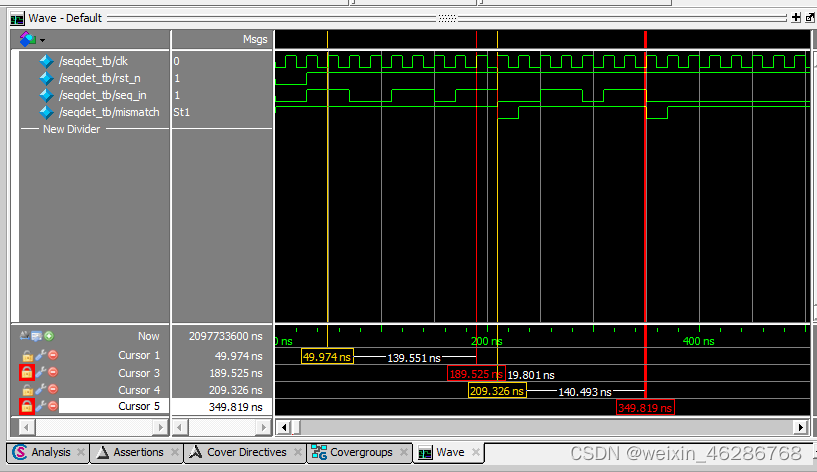

仿真效果

如图所示

，黄色线段的为检测到的一段完整目标序列10011011，波形周期为10秒一个波，20秒一个周期；红色线段为检测到的第二个目标序列，两次检测都以置0为标记，然后复位1开始检测下一个序列。
