ACL（访问控制列表）和NAT（网络地址转换）和PAT端口多路复用相关理论

一、ACL（访问控制列表）

（一）访问控制列表（ACL）

读取第三层、第四层包头信息
根据预先定义好的规则对包进行过滤（相当于防火墙）

（二）ACL的工作原理

1、访问控制列表在接口应用的方向

①出：已经经过路由器的处理，正离开路由器接口的数据包
②入、已经到达路由器接口的数据包，将被路由器处理
③列表应用到接口的方向与数据方向有关

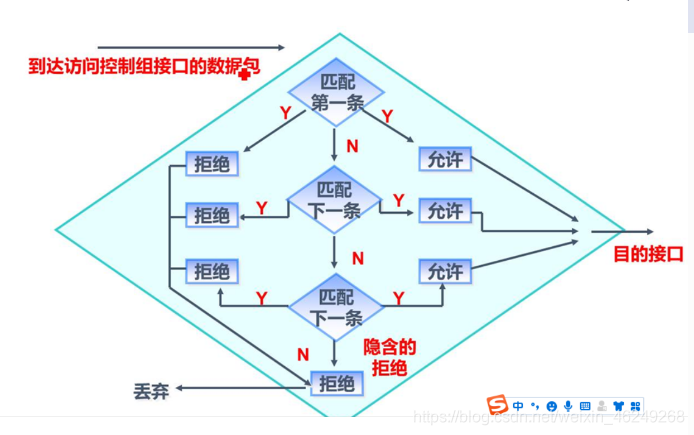

2、访问控制列表的处理过程

ACL两种作用：
①用来对数据包做访问控制（丢弃或者放行）
②结合其他协议，用来匹配范围
ACL工作原理：当数据包从接口经过时，由于接口启用了ACL，此时路由器会对报文进行检查，然后做出相应的处理。

（三）ACL种类

1、基本ACL（2000-2999）：只能匹配IP地址
2、高级ACL（3000-3999）：可以匹配源IP、目标IP、源端口、目标端口等三层和四层的字段
3、二层ACL（4000-4999）：根据数据包的源MAC地址、目的MAC地址、802.1q优先级、二层协议类型等二层信息制定规则

（四）ACL的应用原则

1、基本ACL：尽量用在靠近目的点
2、高级ACL：尽量用在靠近源的地方，可以保护带宽和其他资源

（五）应用规则

1、一个接口的同一个方向，只能调用一个ACL
2、一个ACL里面可以有多个rule规则，按照规则ID从小到大排序，从上到下依次执行
3、数据包一旦被某rule匹配，就不再继续向下匹配
4、用来做数据包访问控制时，默认隐含放过所有（华为设备）

（六）ACL相关配置

-----
[Huawei] acl number 2000 ###创建acl 2000
[Huawei-acl-basic-2000] rule 5 deny source 192.168.1.1 0 ###拒绝源地址为192.168.10.1的流量, 0代表仅此一台, 5是这条规则的序号(可不加)
[Huawei] interface GigabitEthernet 0/0/1
[Huawei-GiqabitEthernet0/0/1]ip address 192.168.2.254 24
[Huawei-GiqabitEthernet0/0/1]traffic-filter outbound acl 2000 ###接口出方向调用acl
outbound代表出方向, inbound代表进入方向
[Huawei-GigabitEthernet0/0/1] undo sh

----------------
[Huawei] acl number 2001 ##进入acl 2000列表
[Huawei-acl-basic-2001] rule permit source 192.168.1.0 0.0.0.255 ###permit代表允许, source代表来源,掩码部分为反掩码
[Huawei-acl-basic-2001] rule deny source any ##拒绝所有访问, any代表所有0.0.0.0 255.255.255.255 或者 rule deny
[Huawei]interface GigabitEthernet 0/0/1 ###进入出口接口
[Huawei-GiqabitEtherneto/
