STP配置及实验

一、交换网络环路的产生

1、广播风暴的形成
2、多帧复制
3、MAC地址表紊乱

二、STP简介

stp-----生成树协议
作用：
1、逻辑上断开环路，防止广播风暴的产生
2、当线路故障，阻塞接口被激活，恢复通信，起备份线路的作用

三、生成树算法的步骤

1、选择根网桥（Root Bridge）
2、选择根端口（Root Ports）
3、选择指定端口（Designated Ports）

四、网桥ID （BID）

1、网桥ID是唯一的
2、选择交换网络中网桥ID最小的交换机成为根网桥
3、网桥包括网桥优先级和网桥的MAC地址。 取值范围是0~65535，缺省值是32768

五、选择根端口的依据

1、到根网桥最低的根路径成本
2、直连的网桥ID最小
3、端口ID最小

注意：根网桥上的端口都不是根端口，而是指定端口
1、根桥上的端口全是指定端口
2、在每个网段上，选择1个指定端口
3、非根桥上的指定端口，选择顺序
（1）根路径成本最低
（2）在的交换机的网桥ID的值最小
（3）端口ID的值最小

(一）根路径成本

1、网桥到根网络的路劲上所有链路的成本之和
2、带宽与路劲成本的关系

链路带宽	路径成本
10	100
16	62
45	100
100	19
155	14
622	6
1000	4
10000	2

(二）端口ID

包括端口优先级和端口编号，取值范围0-255，缺省值128

六、BPDU（桥协议数据单元）

1、BPDU是个传输载体，用来交换机之间交换网桥ID和根路径成本等信息
2、BPDU使用组播发送BPDU
3、BPDU类型包括 配置BPDU和 拓扑变更通告（TCN）BPDU
4、BPDU报文字段 包括 根网桥ID、根路径成本、发送网桥ID、端口ID
5、交换机端口的STP状态

状态	用途
转发	发送/接收用户数据
学习	构建网桥表
侦听	构建“活动”拓扑
阻塞	只接受BPDU
禁用	强制关闭

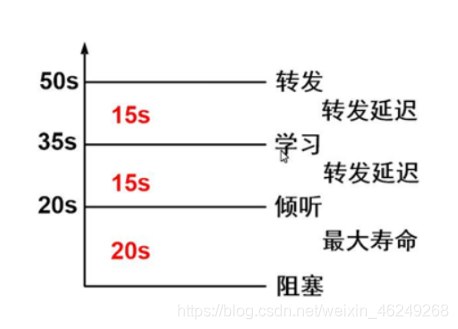

七、STP的计时器

Hello时间
转发延迟
最大老化时间

VLAN与STP关系：IEEE通用生成树不考虑VLAN

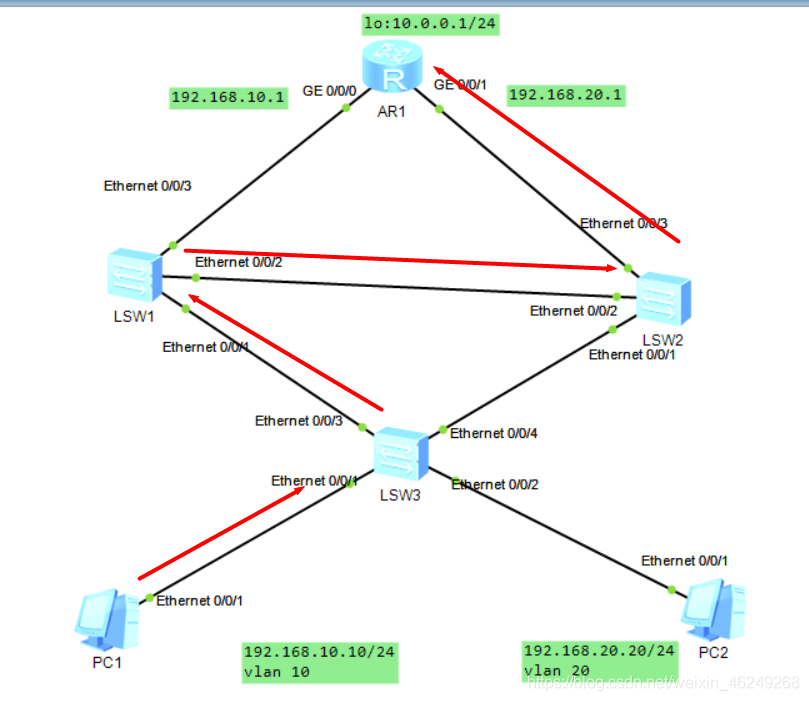

例子1

1、先配置SW1的VLAN及接口类型

[sw1]vlan batch 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[sw1]
[sw1]INT E0/0/1
[sw1-Ethernet0/0/1]P L T
[sw1-Ethernet0/0/1]p t a v a
[sw1-Ethernet0/0/1]INT E0/0/2
[sw1-Ethernet0/0/2]P L T
[sw1-Ethernet0/0/2]p t a v a
[sw1-Ethernet0/0/2]INT E0/0/3
[sw1-Ethernet0/0/3]p l a
[sw1-Ethernet0/0/3]p d v 10
[sw1-Ethernet0/0/3]un sh

2、配置SW1的MSTP

[sw1]stp modem
[sw1]stp mode m
[sw1]stp mode mstp
[sw1]stp re
[sw1]stp region-configuration
[sw1-mst-region]region-name huawei1
[sw1-mst-region]rev
[sw1-mst-region]revision-level 1
[sw1-mst-region]ins
[sw1-mst-region]instance 1 vlan 10
[sw1-mst-region]ins
[sw1-mst-region]instance 2 vlan 20
[sw1-mst-region]ac
[sw1-mst-region]active re
[sw1-mst-region]active region-configuration
Info: This operation may take a few seconds. Please wait for a moment...done.
[sw1-mst-region]q
[sw1]stp in
[sw1]stp instance 1 ro
[sw1
