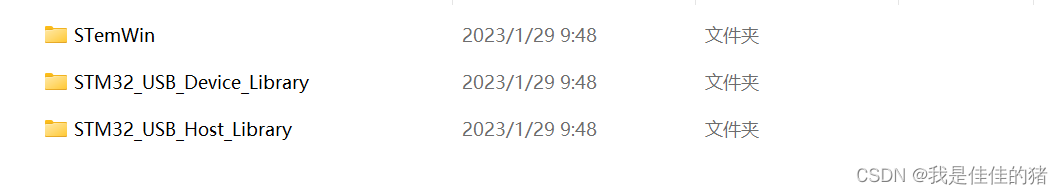

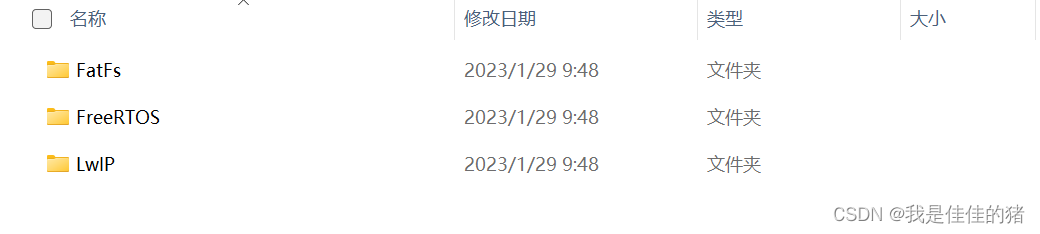

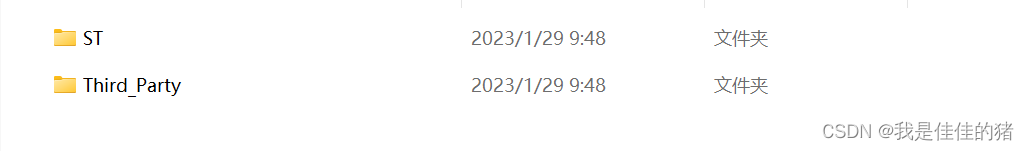

本文介绍了STM32Cube固件包中的Drivers和Middlewares目录结构。Drivers目录下，BSP包含板级驱动，CMSIS提供Cortex-M内核及设备文件。STM32F1xx_HAL_Driver是HAL库的外设驱动源码。Middleware目录中，ST的子目录有STemWin、STM32_USB_Device_Library和STM32_USB_Host_Library，分别对应图形库和USB设备/主机库。Third_Party里包括FatFs文件系统、FreeRTOS实时操作系统以及LwIP网络协议栈。

1. Drivers下的文件

BSP：板级的驱动文件

CMSIS：CMSIS的组件，包括：DSP库、Cortex-M内核及其设备文件、微控制器专用头文件、启动文件、专用系统文件

Device和Include文件夹的关键文件介绍

文件名称	描述
stm32f1xx.h	是所有F1系列的顶层头文件，通过条件编译来包含某个芯片的头文件，定义通用的枚举类型，定义通用的宏定义
stm32f103xe.h	包含：中断编号定义、外设寄存器结构体类型定义、寄存器映射、寄存器位定义、外设判定
system_stm32f1xx.c system_stm32f1xx.h	定义了系统初始化函数 SystemInit和系统时钟更新函数 SystemCoreClockUpdate
startup_stm32f103xe.s	大容量F103系列芯片的启动文件
